[Transform] 更換 LED

LED是透過LCD投射UV光並固化樹脂的零件組。LED可能需要一段時間後進行更換。在下面的文章中，我們將分為兩個部分：拆卸舊LED和安裝新LED。

1. 移除舊的 LED

關機並打開蓋子

• 關閉列印機電源並打開蓋子。
• 取下載台和樹脂槽。

移除前面板

• 鬆開前面板上的 8 顆螺絲並打開它。

移除後面板

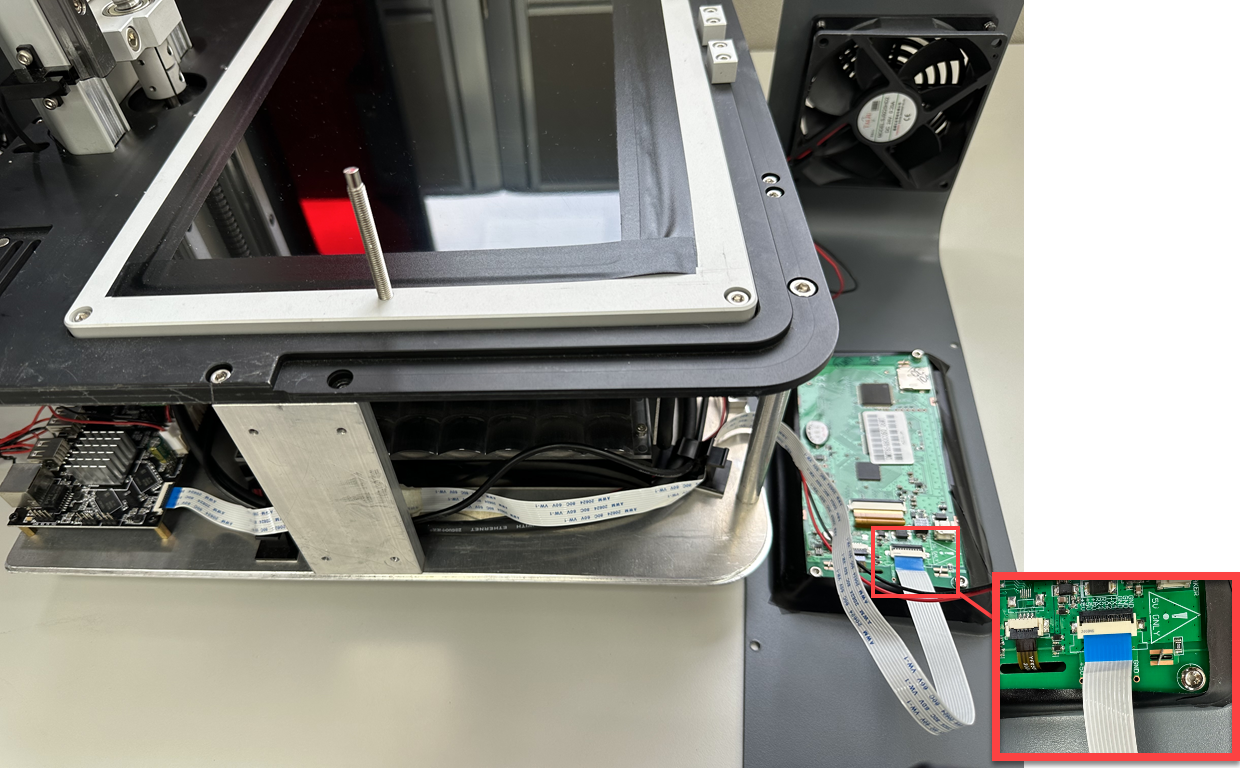

• 斷開觸控螢幕排線和風扇端子以移除後面板。

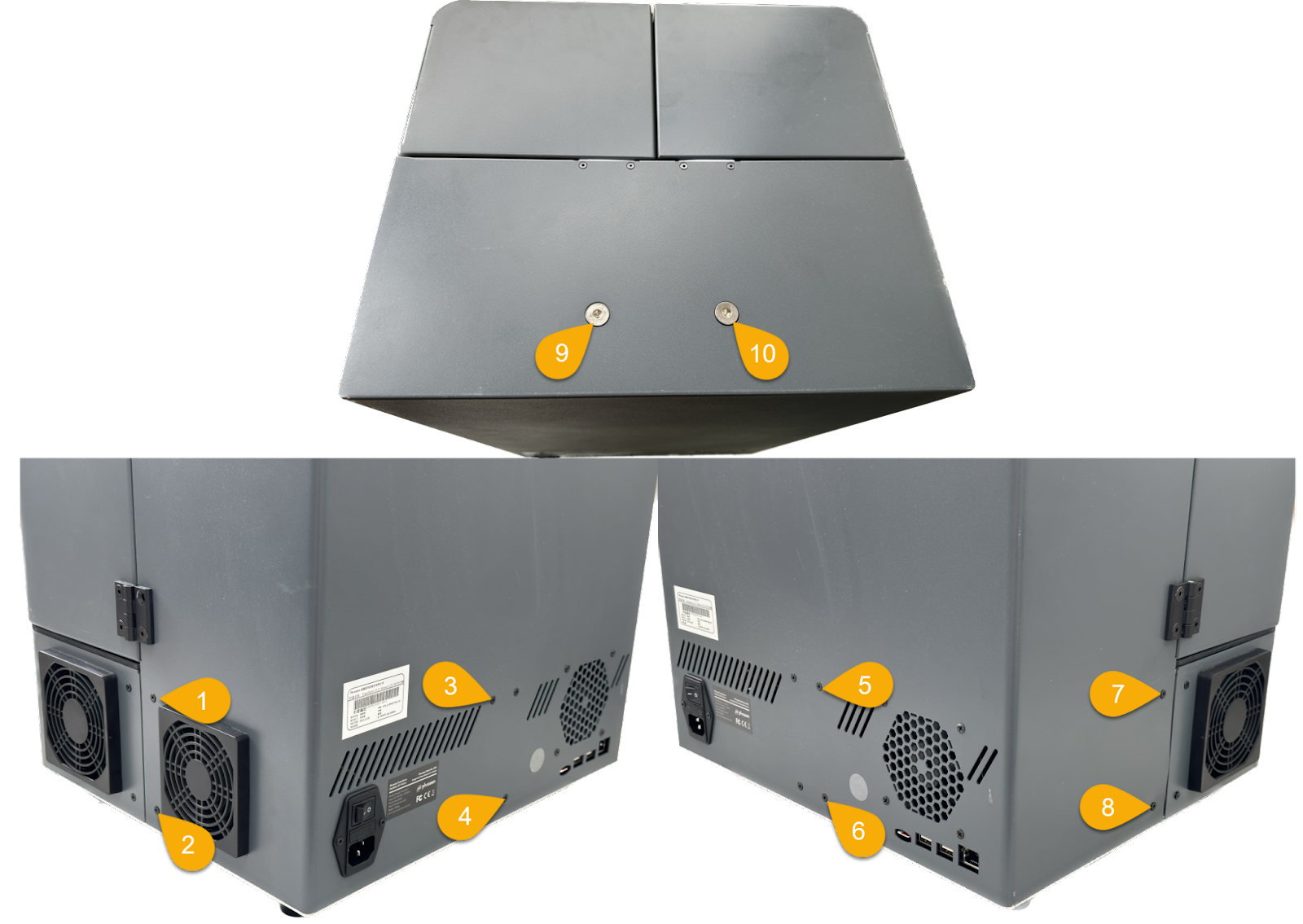

• 鬆開後面板上的 10 顆螺絲並將其放在一旁。

斷開組件端子

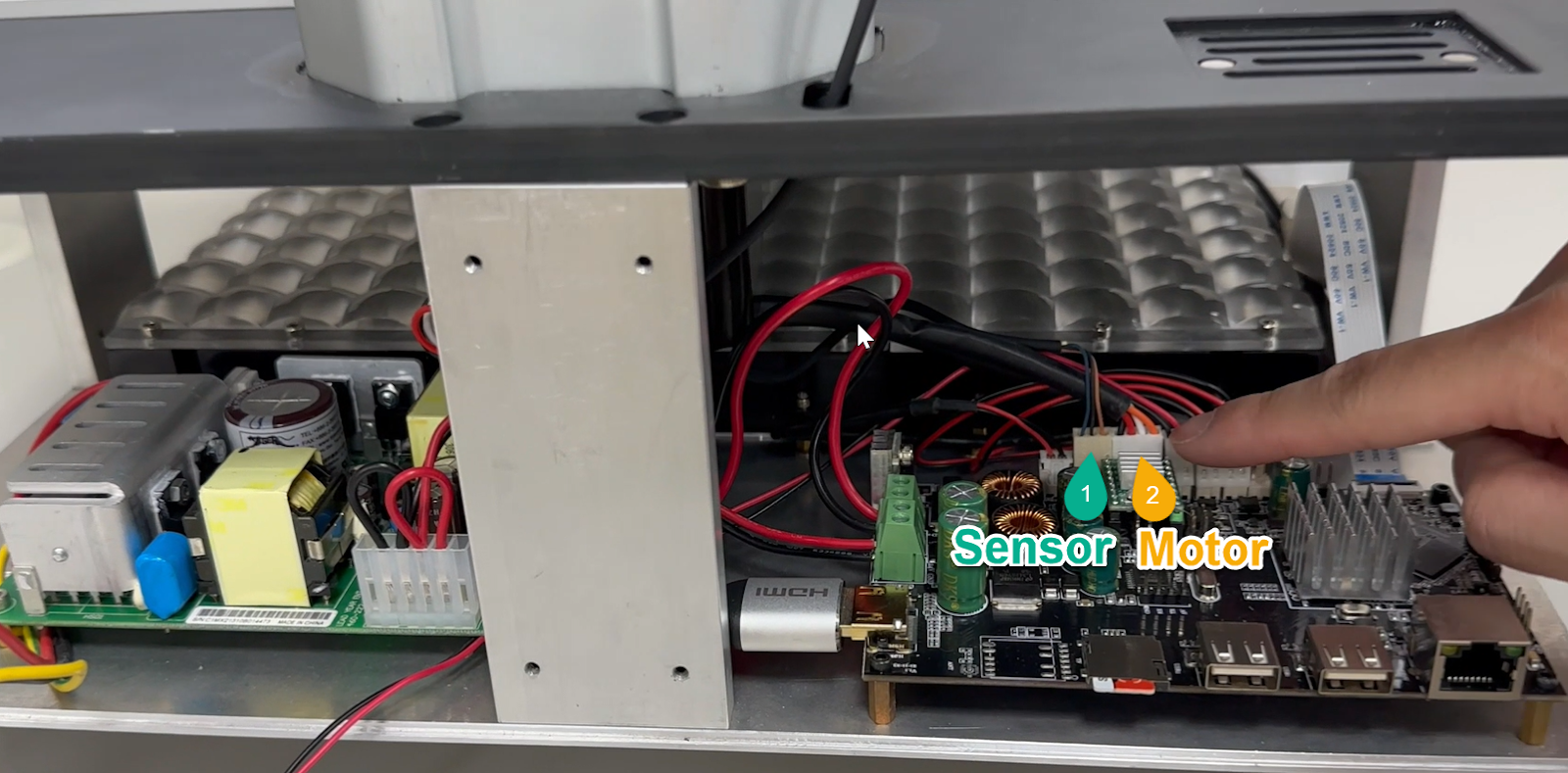

• 斷開感測器端子和馬達端子。

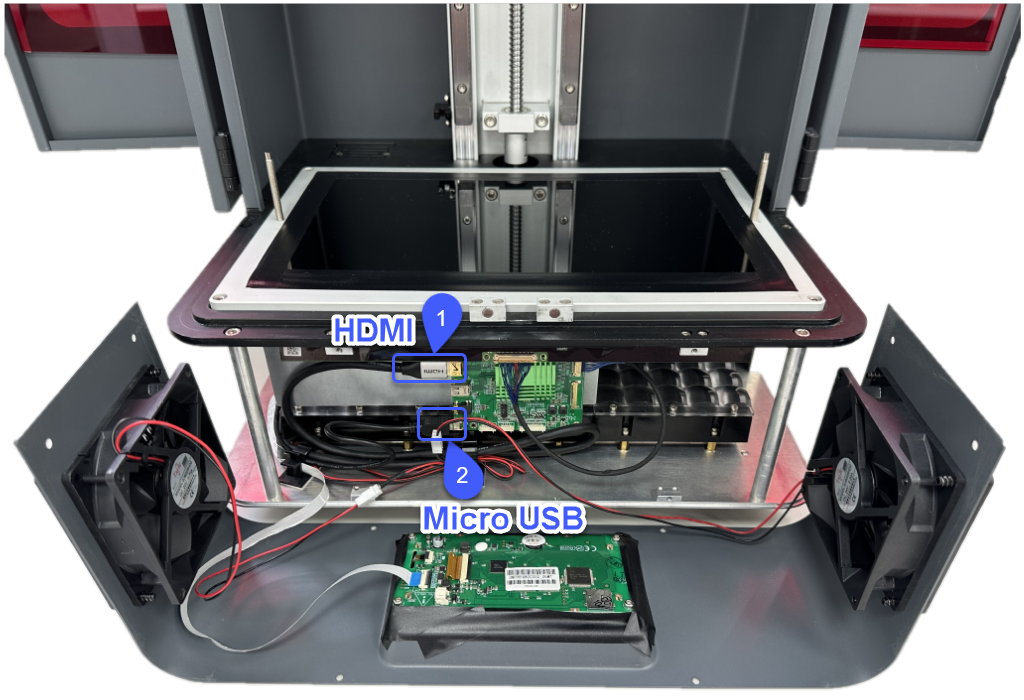

• 拔下 LCD 驅動板上的 HDMI 線和 USB 線。

移除頂部

• 鬆開打印機平台上的 8 顆螺絲並取下打印機的頂部。
• 將頂部放平並放在一旁。

移除 LED 陣列

• 拆下 LED 透鏡和 LED 框架上的螺絲並取下它們。
• 拆下 LED 陣列。
• 鬆開端子上的螺絲並移除 LED 板上的紅色和黑色電線。
• 取出 LED 陣列。

在拆卸過程中，請小心處理各組件和排線。

2. 安裝新 LED

安裝新的 LED 板

• 將新的 LED 陣列放置在金屬板上。
• 將紅色和黑色電線連接到端子的原始位置並固定它們。
• 固定新的 LED 陣列、LED 框架和 LED 透鏡。

重新組裝頂部：

• 將列印機的頂部放回原位並固定它。
• 連接 HDMI 線和微型 USB 線。
• 連接感測器排線和馬達端子。

安裝後面板

• 安裝後面板。
• 連接觸控螢幕排線和風扇端子。

安裝前面板

• 安裝前面板。

驗證新 LED 的功能

• 執行 LCD 測試以確保 LED 正常運作。
• 一旦 LCD 測試確認功能正常，安裝即完成。

一旦更換了 LED，如果問題仍然存在，請立即聯繫我們的Phrozen 客服尋求進一步的協助。同時，請向我們提供 LED 連接和 LED 測試結果的照片。

聯繫支援

按照上述說明，您可以為您的列印機安裝新的 LED。如果在操作過程中出現任何問題，請聯繫 Phrozen 客服或您的授權經銷商尋求進一步的協助。
