[Shuffle] 更換 LED

LED 是列印機通過 LCD 投射 UV 光，固化樹脂的部件。 LED 可能需要在一段時間後更換。在下面的文章中，我們將文章分為兩部分：拆卸舊的 LED 和安裝新的 LED。

1.移除舊的 LED

關閉電源並拆卸組件

• 關閉列印機，打開機身蓋，然後移除載台和樹脂槽

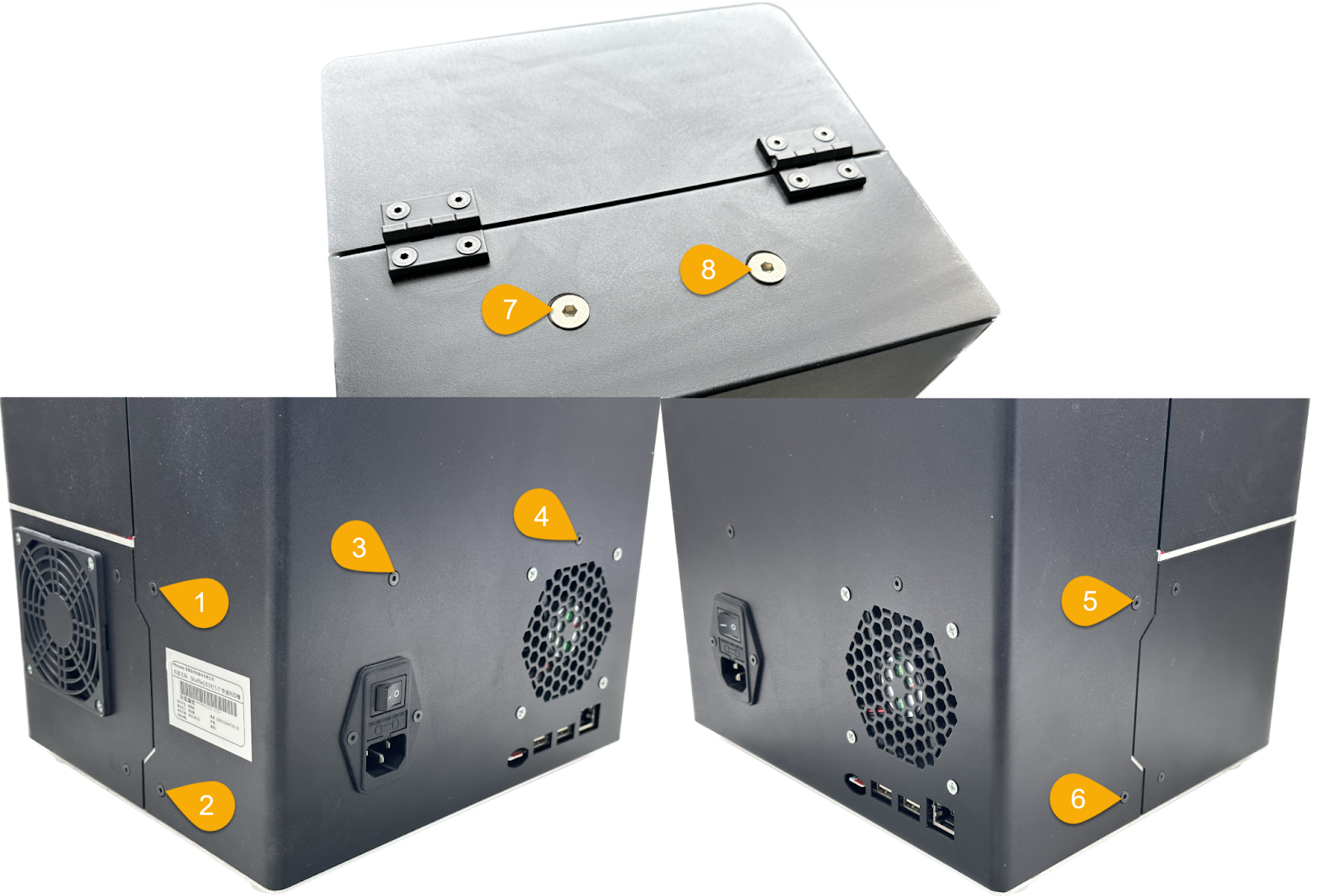

• 鬆開 8 顆螺絲以移除後蓋

• 取出載台和樹脂槽。
• 鬆開 8 顆螺絲以移除後蓋。

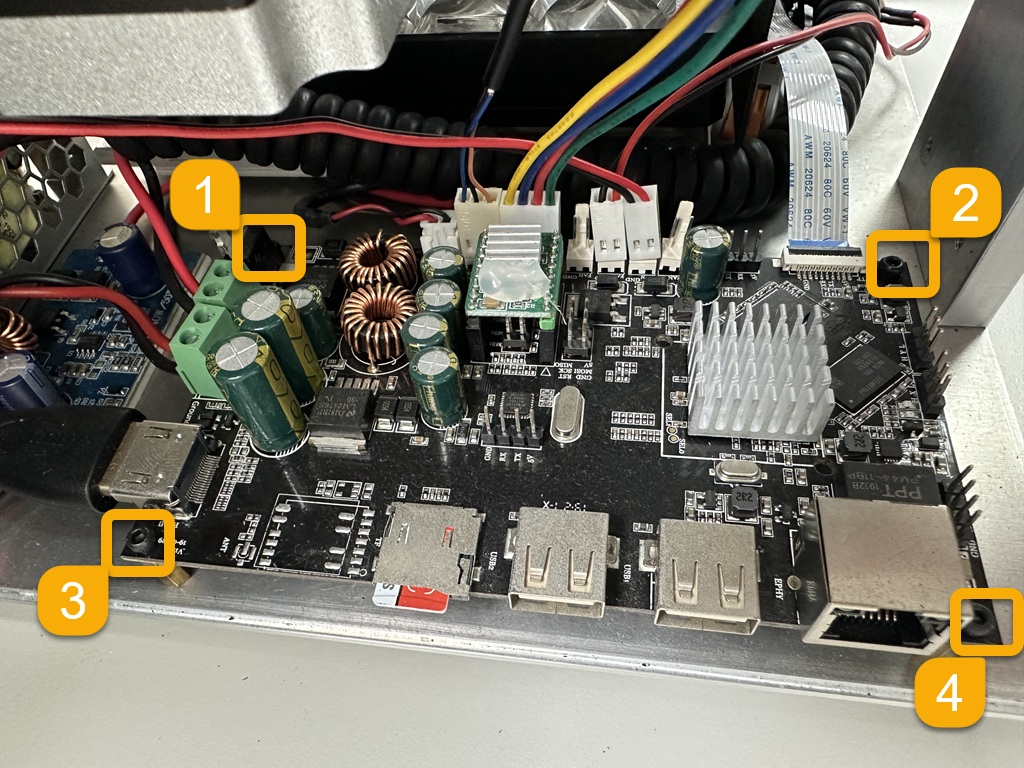

• 鬆開 4 顆螺絲以移除主板。

斷開排線

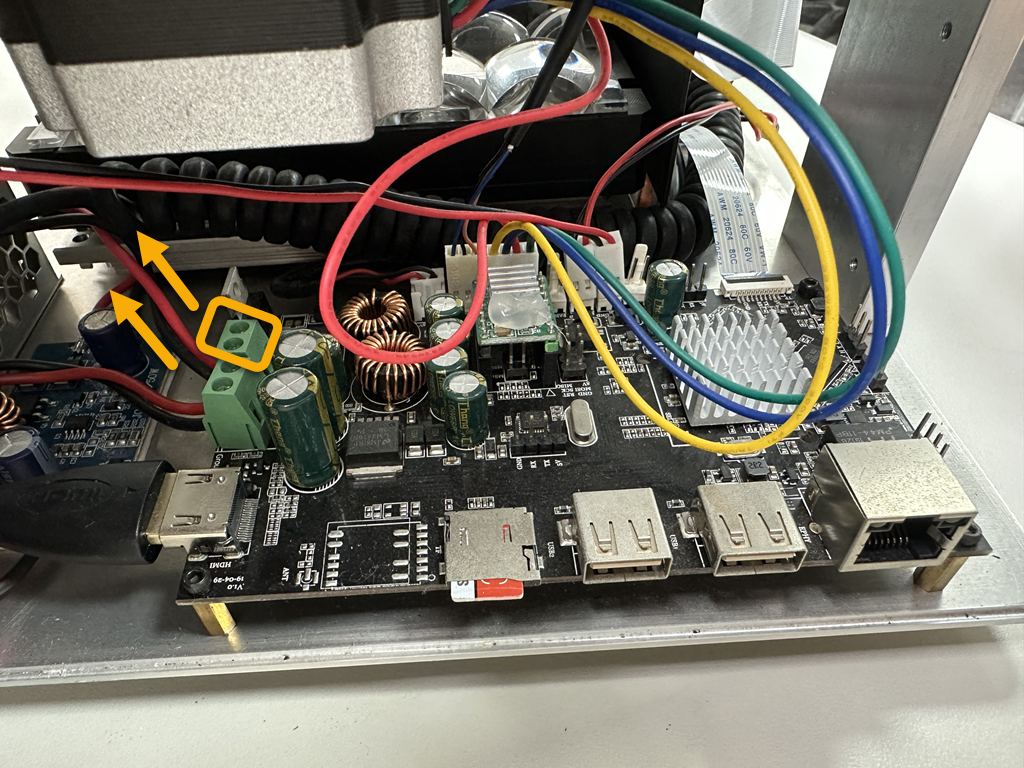

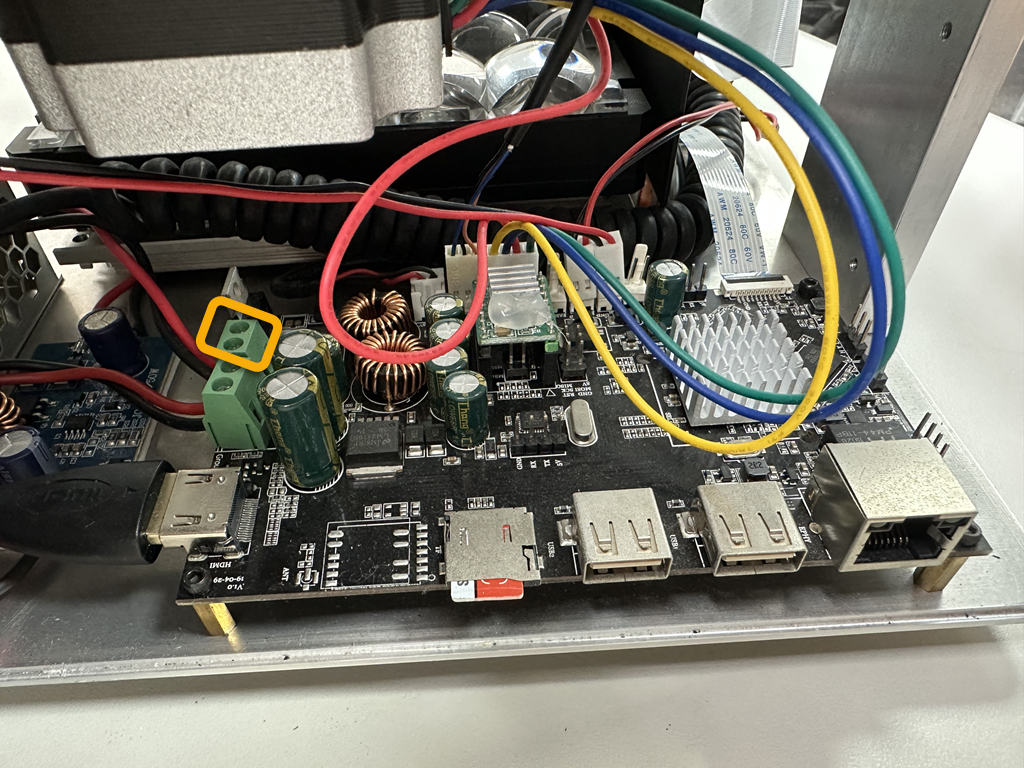

• 鬆開綠色端子塊上的 2 顆螺絲，並斷開紅色和黑色電線。

打開前蓋

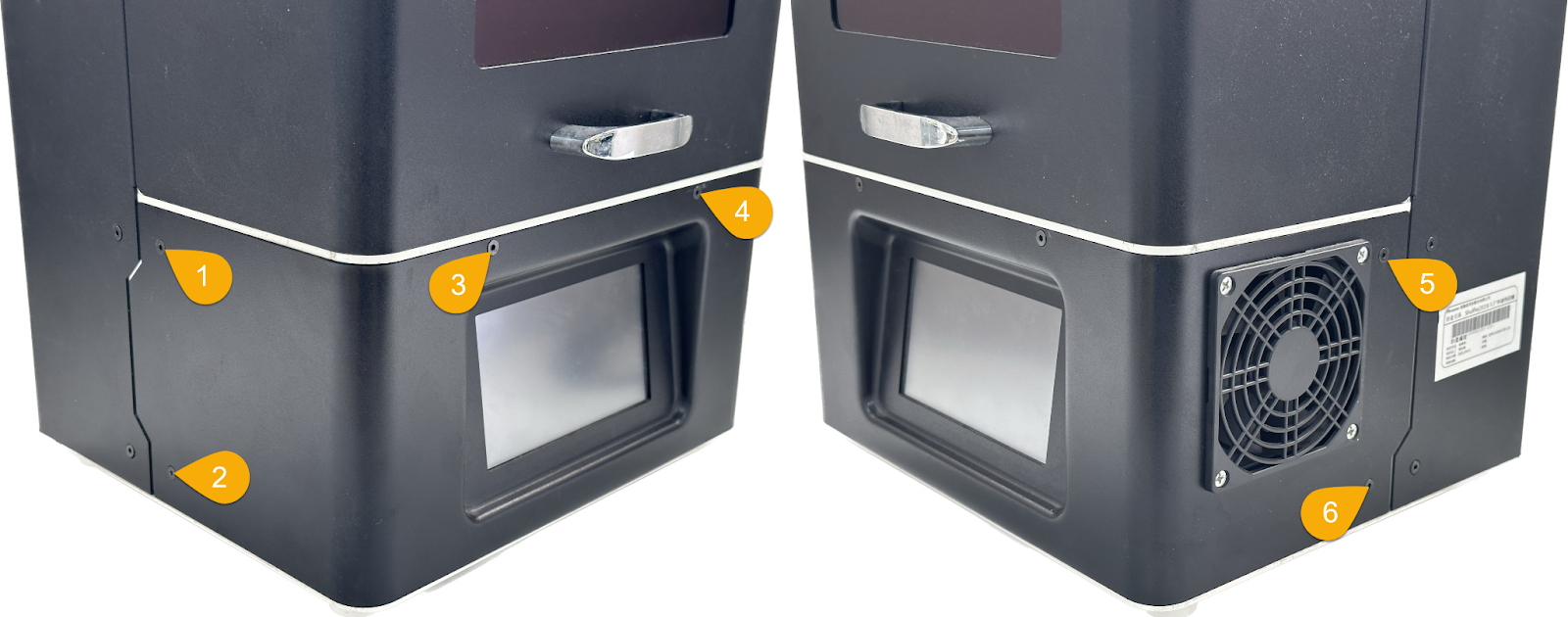

• 鬆開前蓋上的 6 顆螺絲並打開它。

LCD 拆卸

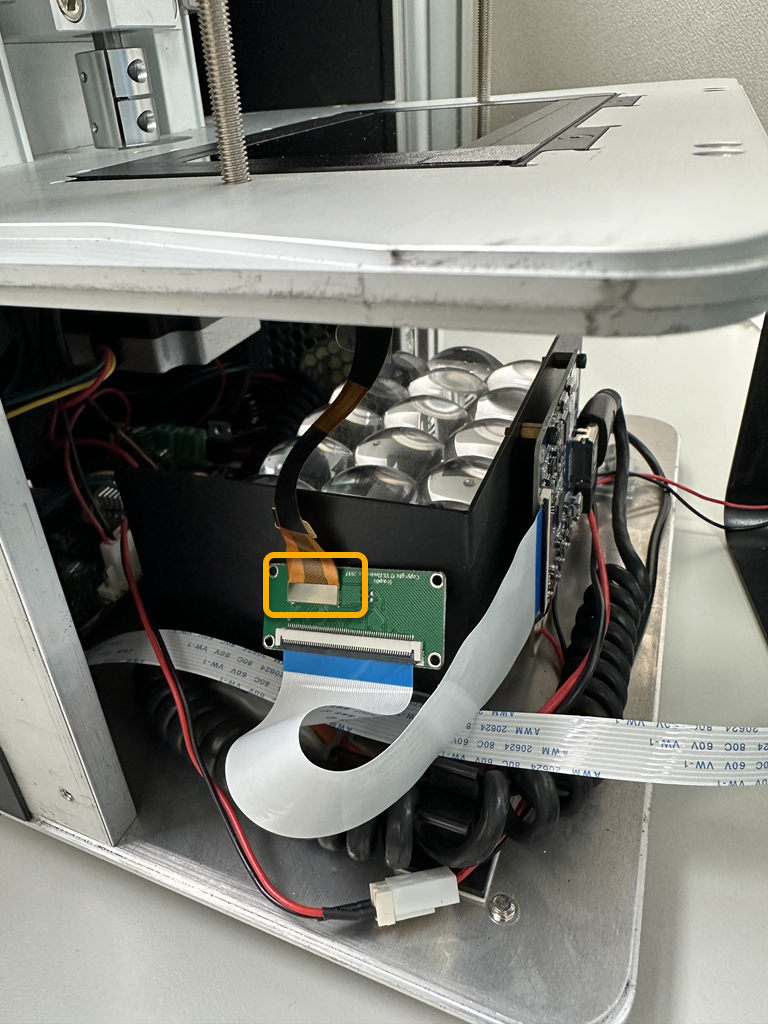

• 從轉接板上拆下 LCD 排線。

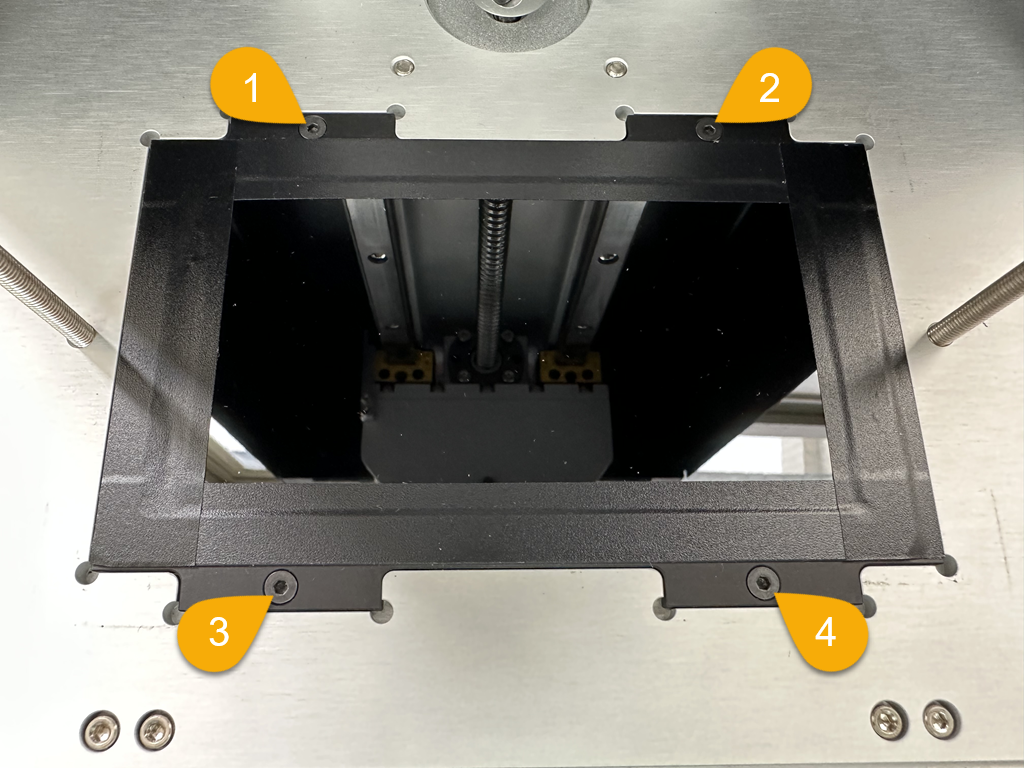

• 鬆開 4 顆螺絲並移除 LCD。

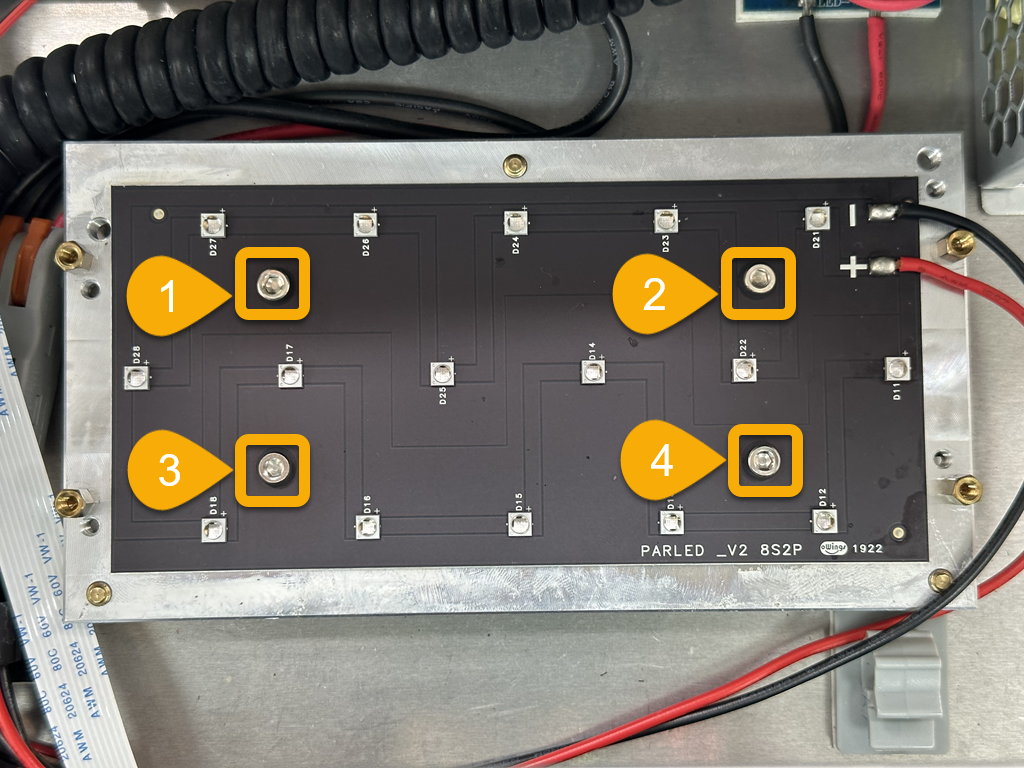

• 鬆開 4 顆螺絲以取出舊的 LED 陣列。

2.安裝新的 LED 模組

連接新的 LED 模組

• 將新 LED 陣列的紅色和黑色電線連接到端子塊上（如下所示的黃色標記）

主板安裝

• 將主板安裝回原位。

固定新的 LED 模組

• 使用提供的 4 顆螺絲將新的 LED 陣列固定在金屬板上。

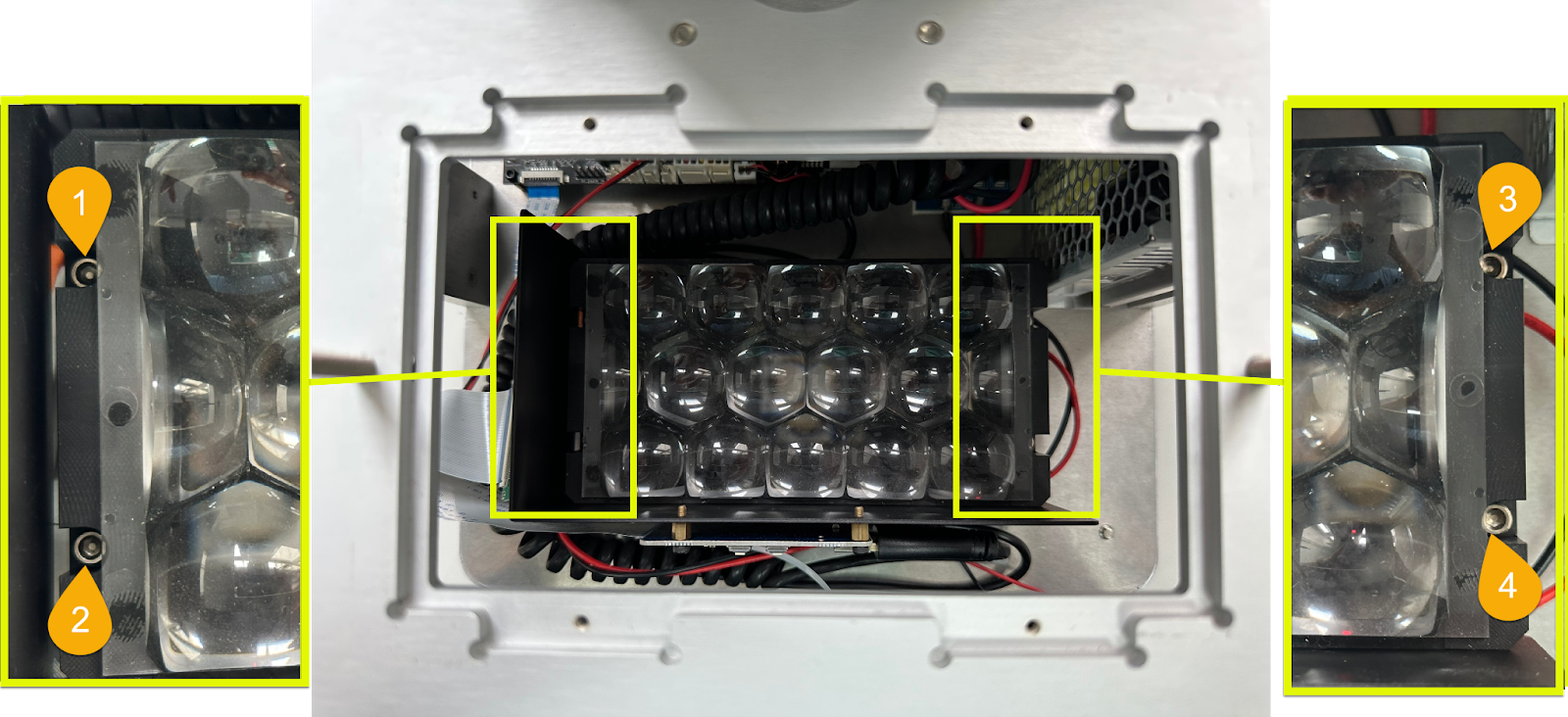

• 將 LED 框架固定到 4 個六角螺母上。

機殼安裝

• 安裝前後機殼。

驗證新的 LED 功能

• 運行 LCD 測試以確保 LED 正常運作。
• 一旦 LCD 測試確認功能正常，您的安裝就完成了。

在重新組裝過程中，請確保所有連接都牢固，並且零件的安裝是正確的。

一旦更換了 LED，如果問題仍然存在，請聯繫我們的Phrozen 客服尋求進一步協助。同時，請提供 LED 連接和 LED 測試結果的照片。

聯繫客服

按照上述指示，您可以為您的 Shuffle列印機安裝新的 LED。如果在操作過程中遇到任何問題，請聯繫 Phrozen 客服或您的授權經銷商尋求進一步協助。
