[Shuffle] 更換 LCD

LCD 是光固化列印機的重要組件。它負責在 LED 陣列通過投射UV光線來固化樹脂並生成每一層的圖像。

由於 LCD 是消耗品，可能需要在一段時間後進行更換。當 LCD 螢幕損壞或異常時，可能會導致列印品質降低或列印失敗。因此，更換 LCD 是確保您的列印機持續性和準確性的必要步驟。

有關如何更換 Shuffle 打印機中的 LCD 的說明，我們建議觀看我們的教學視頻：Shuffle 2019 -  LCD replacement

1. 移除舊 LCD

準備打印機

• 關閉打印機，並移 UV 罩、載台和樹脂槽。

打開前蓋

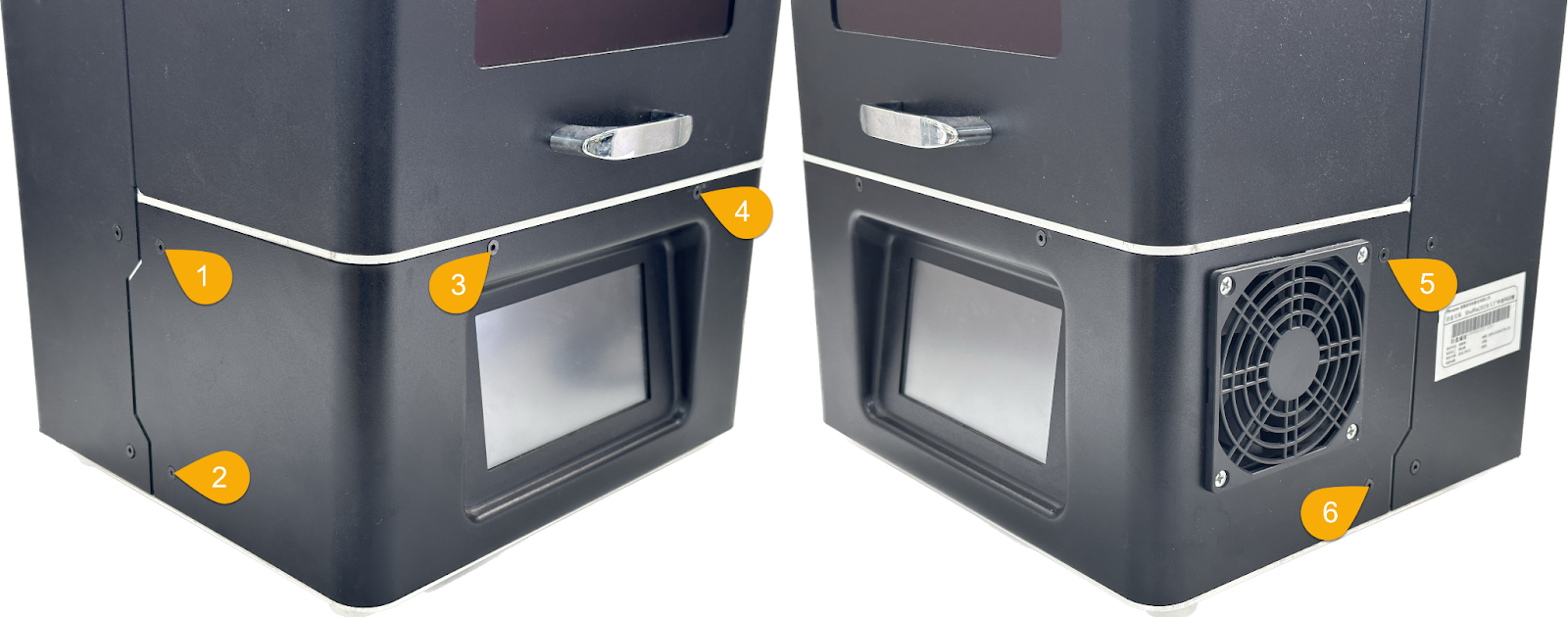

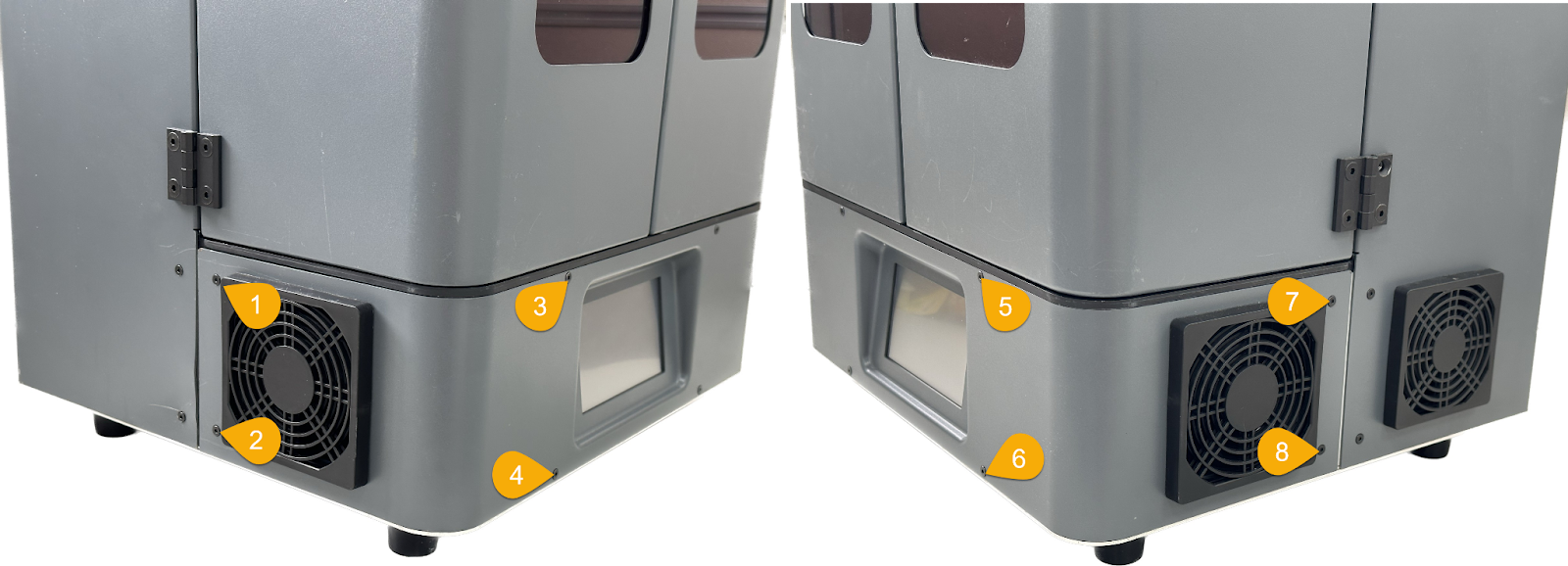

• 鬆開前面板上的  6  顆螺絲，然後打開前蓋。

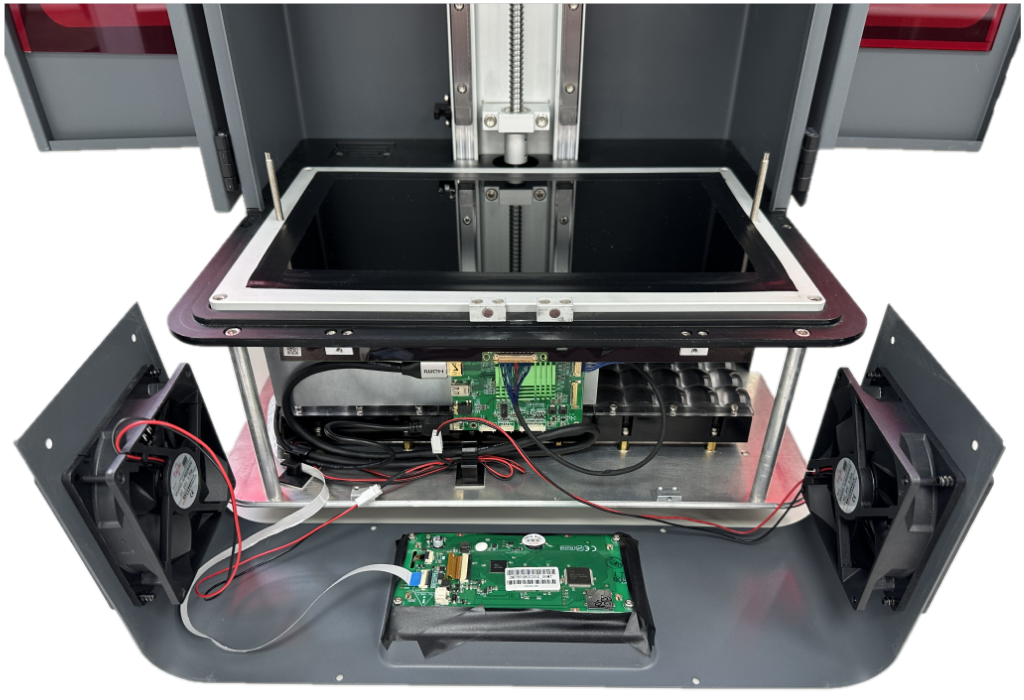

移除舊 LCD

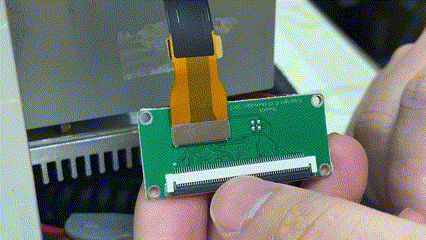

• 從轉板上拆下 LCD 排線。

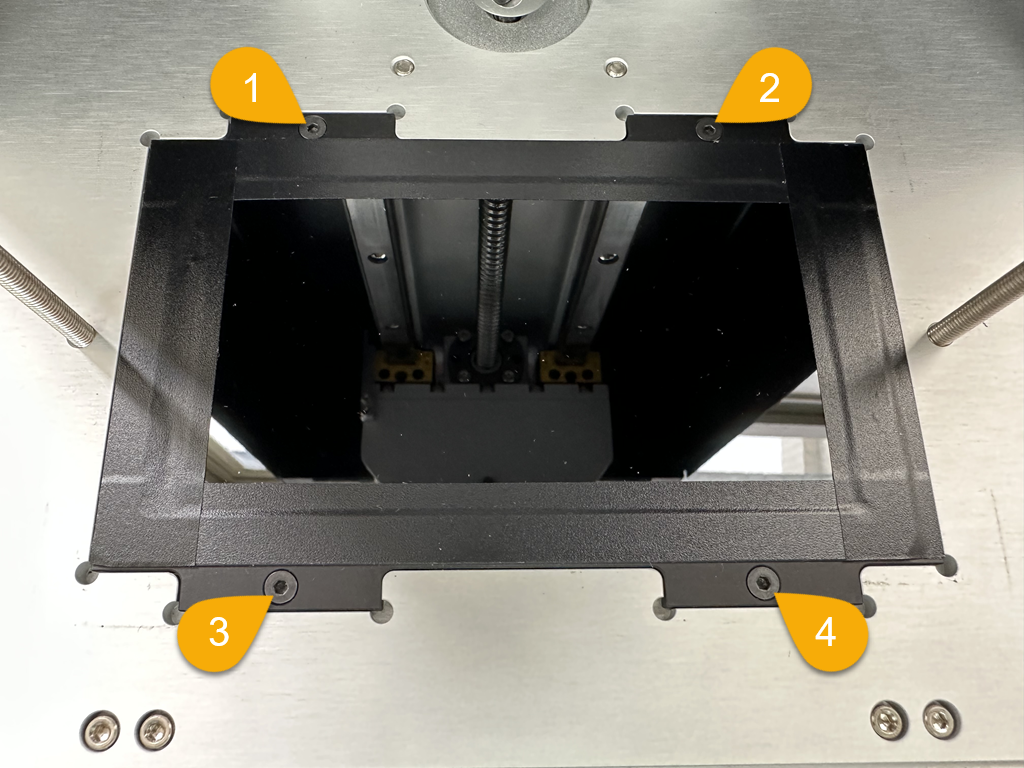

• 鬆開 4 顆螺絲以移除 LCD。

• 移除 LCD 底部的黑膠帶
• 小心地取下 LCD 。

2. 安裝新的 LCD

準備安裝 LCD

• 將 LCD 排線穿過插槽。
• 將新的 LCD 放置到位。
• 將 LCD 排線連接到轉板上。

完成安裝

• 重新安裝前面板。

驗證新 LCD 的功能

• 執行內置 LCD 測試，確保 LCD 正常運作。

更換 LCD 後，請重新校正您的 Z 軸。

一旦更換了 LCD，如果問題仍然存在，請聯繫我們的 Phrozen 客服以獲得進一步協助。同時，請提供 LCD 排線連接和 LCD 測試的照片。

聯繫客服

根據上述說明，您可以為您的 Shuffle安裝新的 LCD。如果在操作過程中遇到任何問題，請聯繫 Phrozen 客服或您的授權經銷商以獲得進一步協助。
