[Sonic Mighty 4K] 更換 LCD

LCD 面板在 3D 列印中必不可少。當LED陣列投射光線穿過LCD時，每一層的圖像會顯示在LCD上

由於 LCD 是消耗品，使用一段時間後需要更換。以下是更換LCD的步驟：

提示：

關於 LCD 保固，請 點擊此處 查看我們的保固政策。



適用於 Sonic Mini 8K

卸下舊 LCD

第 1 步：取下遮光罩、樹脂槽和載台。

第 2 步：選擇 TOOLS  >MANUAL  > 10mm  ，直到 T 板升到頂部。

第 3 步：關閉列印機並拔除電源線。

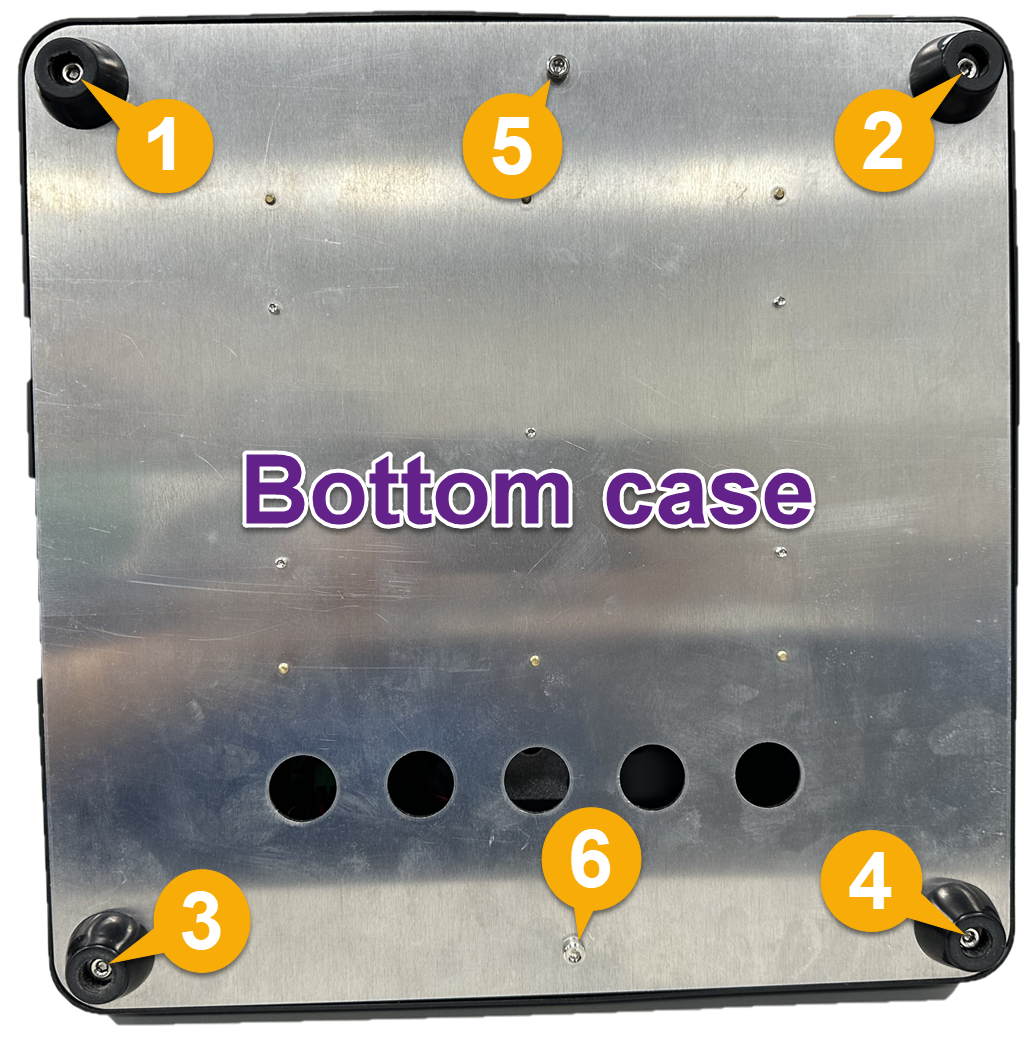

第 4 步：將列印機倒置並取下底蓋。

第 5 步：拔下 LED 模組並轉下鏡頭遮光罩。

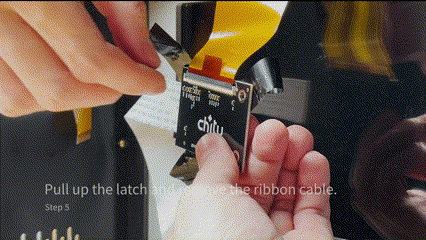

第 6 步：打開鎖扣並拆下連接到主板的 LCD 電線。

安裝新LCD

1. 更換LCD前，請關閉 3D 列印機並拔下電源線。
2. 更換LCD前，請先移除LCD上的保護膜
3. 我們建議使用黑色電工膠帶，因為它防水、耐熱、不導電。

第 1 步：將新的 LCD 放入，並將電工膠帶黏貼在 LCD 的邊緣。

第 2 步：將 LCD 電線插入 LCD 和主板上

第 3 步：插入 LED 模組並轉緊鏡頭遮光罩。

第 4 步：將底蓋裝回。

第 5 步：執行內置 LCD 測試以確保 LCD 工作正常。



適用於 Sonic Mini  /  Sonic Mini 4K  /  Sonic Mighty

卸下舊 LCD

第 1 步：取下遮光罩。

第 2 步：取下樹脂槽和載台。

第 3 步：確保Z軸上的載台完全抬升。如果沒有，請點擊 TOOLS， 然後點擊 MANUAL，點擊 10mm 直到載台完全抬升。

第 4 步：重點 ! 關閉 3D 列印機並拔除電源線。

第 5 步：倒置 3D 列印機並使用工具箱中的 m3 內六角扳手卸下底部。

第 6 步：鬆開連接 LCD 控制板的 LCD排線（棕色）。在卸下電線之前，安全鎖請務必打開

第 7 步：將 3D 列印機直立。取下 LCD 周圍的黑色電工膠帶。然後取下LCD。如有必要，請使用刀片。



安裝新的 LCD

1. 更換LCD前，請關閉 3D 列印機並拔下電源線。
2. 更換LCD前，請先移除LCD上的保護膜
3. 我們建議使用黑色電工膠帶，因為它防水、耐熱、不導電。

第 1 步：將新的 LCD 放入，並用電工膠帶將四個側面都黏上。

第 2 步：倒置 3D 列印機並將 LCD 電線連接到主板上。

第 3 步：將底蓋裝回 3D 列印機上並轉緊螺絲。

第 4 步：將 3D 列印機正立。插入電源線，然後打開 3D 列印機。

第 5 步：執行 LCD 測試以確保 LCD 工作正常。



適用於 Sonic Mega / Sonic Series / Shuffle Series / Make

卸下前殼

第 1 步：取出樹脂槽。

第 2 步：確保Z軸上的載台完全抬升。如果不是，請點擊 TOOLS，然後點擊 MANUAL，點擊 10mm 直到載台完全抬升。

第 3 步：重要提示 ! 關閉 3D 列印機並拔除電源線。

第 4 步：打開列印機的前下部。

第 5 步：拔下連接到前部的電線，然後卸下前殼。

卸下舊 LCD

第 1 步：鬆開連接 LCD 控制板的 LCD 排線（棕色）。在卸下電線之前，安全鎖請務必打開

第 2 步：撕掉 LCD 周圍的黑色電工膠帶。

第 3 步：卸下 LCD 上的四個螺絲（如果有的話）。然後取下LCD。如有必要，請使用刀片。

放置新的 LCD

1. 更換LCD前，請關閉 3D 列印機並拔下電源線。
2. 更換LCD前，請先移除LCD上的保護膜
3. 我們建議使用黑色電工膠帶，因為它防水、耐熱、不導電。

第 1 步：將新的 LCD 放入並確保它正確對齊，然後用電工膠帶將四個側面都黏上。

第 2 步：將 LCD 的排線連接到控制板上。

第 3 步：將電線插回控制板，然後將LCD放回 3D 列印機。

第 4 步：將螺絲鎖回 3D 列印機上。

第 5 步：插入電源線，打開 3D 列印機。

第 6 步：執行 LCD 測試以確保 LCD 工作正常。



可以用少量消毒酒精軟化排線上的膠水。等膠水軟化後再去除膠水。

提示：

將棉花棒浸泡在酒精中，然後將其塗在膠水上。膠水軟化後，可以輕鬆拔下排線。



對於 Transform

1. 更換LCD前，請關閉 3D 列印機並拔下電源線。
2. 更換LCD前，請先移除LCD上的保護膜
3. 我們建議使用黑色電工膠帶，因為它防水、耐熱、不導電。

第 1 步：取出樹脂槽。

第 2 步：確保Z軸上的載台已經完全抬升。如果沒有，請點擊 TOOLS，然後點擊 MANUAL ，點擊10mm直到載台完全抬升 。

第 3 步：關閉 3D 列印機並拔下電源線。

第 4 步： 卸下 LCD 四個角上的螺絲。

第 5 步 :  拔下連接到控制板上的電線和排線。

第 6 步：撕掉 LCD 周圍的黑色電工膠帶。然後取下LCD。如有必要，請使用刀片。

第 7 步：將新的 LCD 放入並確保它正確對齊，然後用電工膠帶將四個側面都黏上。

第 8 步：將 LCD 的排線連接到控制板上。

第 9 步：將電線插回控制板，然後將 LCD放回 3D 列印機。

第 10 步：將螺絲鎖回 3D 列印機上。

第 11 步：插入電源線，然後打開3D列印機。

第 12 步：執行 LCD 測試以確保 LCD 工作正常。
