[Sonic Mighty 4K] 更換 Z 軸

歡迎使用 Sonic Mighty 4K 的 Z 軸更換的指南。Z 軸是一個重要的組件，它使列印機能夠將載台上下移動，從而在列印過程中實現精確的離型。隨著時間的推移，Z 軸可能會磨損或損壞，導致位移或列印不均勻等問題。

在本指南中，我們將引導您逐步更換 Sonic Mighty 4K 的 Z 軸，確保您的列印機運行良好，並生產出高質量的列印件。

要了解如何在 Sonic Mighty 4K 中更換 Z 軸，請觀看我們的教學視頻：Sonic Mighty 4K - Z 軸更換。

1.移除舊的 Z 軸

準備工作

• 關閉列印並拔下電源線。

移除外部組件

• 取下 UV 蓋、載台和料槽。

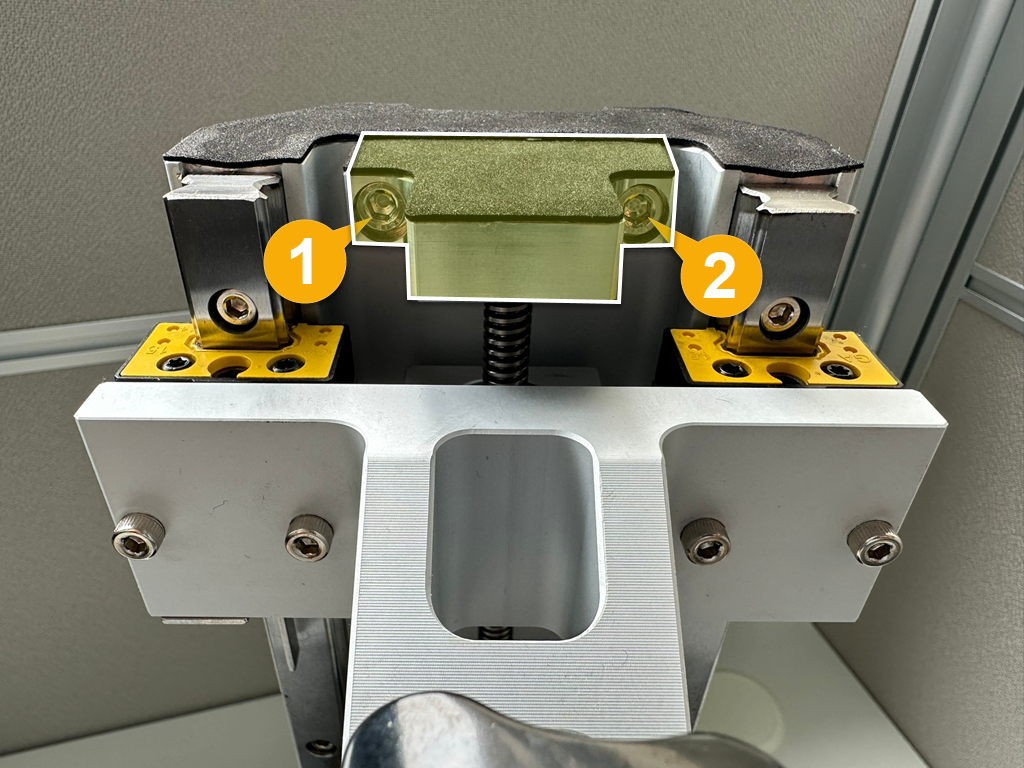

• 卸下螺絲並移除位於頂部的金屬塊。

分離 T 板

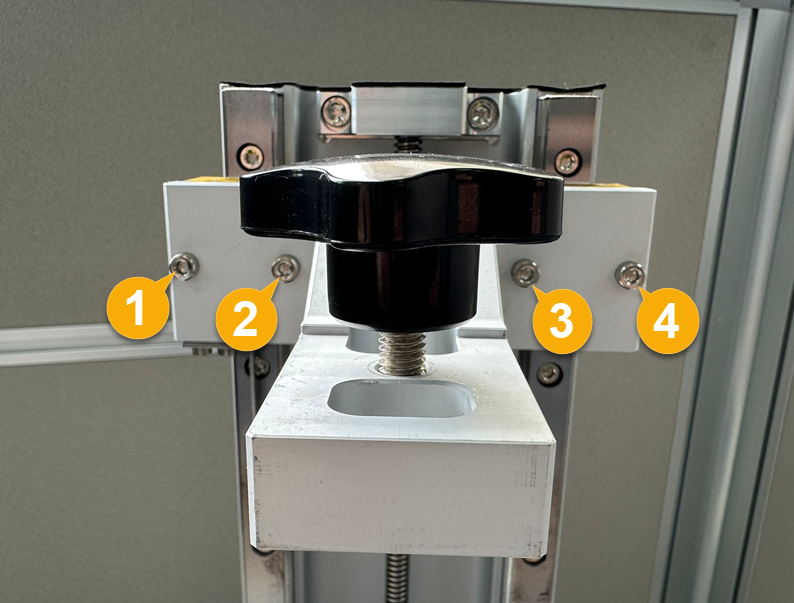

• 鬆開 T 形板上的 4 顆螺絲。

• 將螺絲逆時針轉動以取下 T 板。

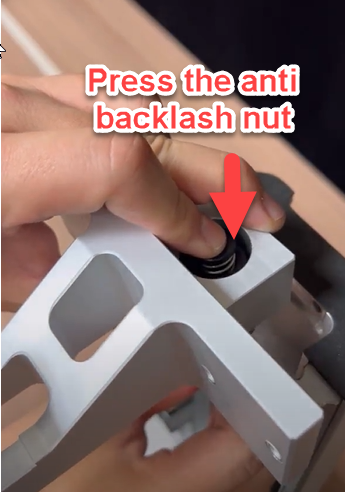

• 當 T 板幾乎到達頂部時，同時按壓套筒以防止其彈出。

固定部件以便運送

• 使用膠帶固定滑塊，防止其移動。
• 將列印機放在平坦的表面上。

打開底部機殼

• 鬆開底部機殼上的 6 顆螺絲，然後打開機殼。

• 拔下 LED 端子並移除底部機殼。

斷開馬達部件

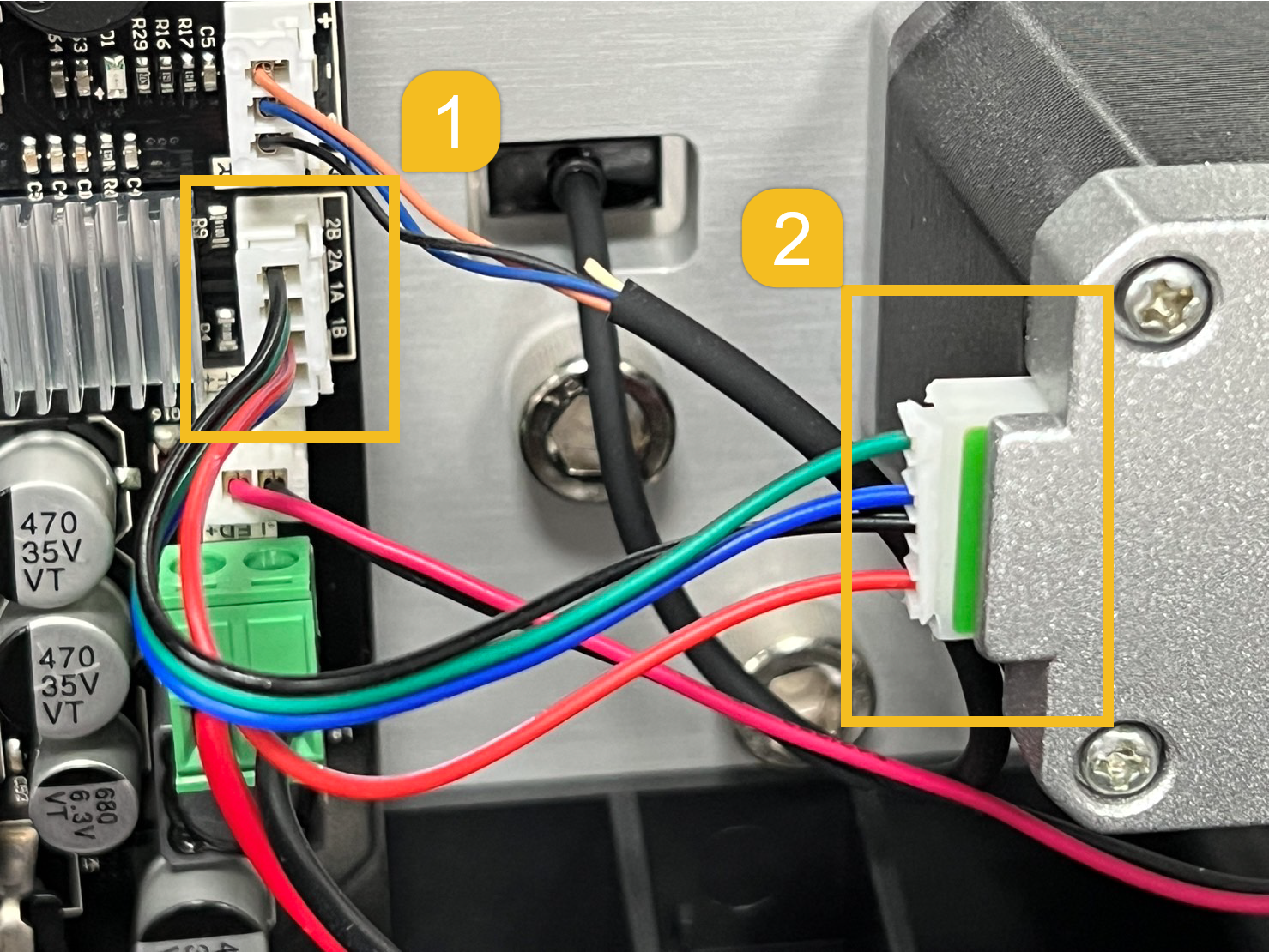

• 拔下馬達連接器的兩端。

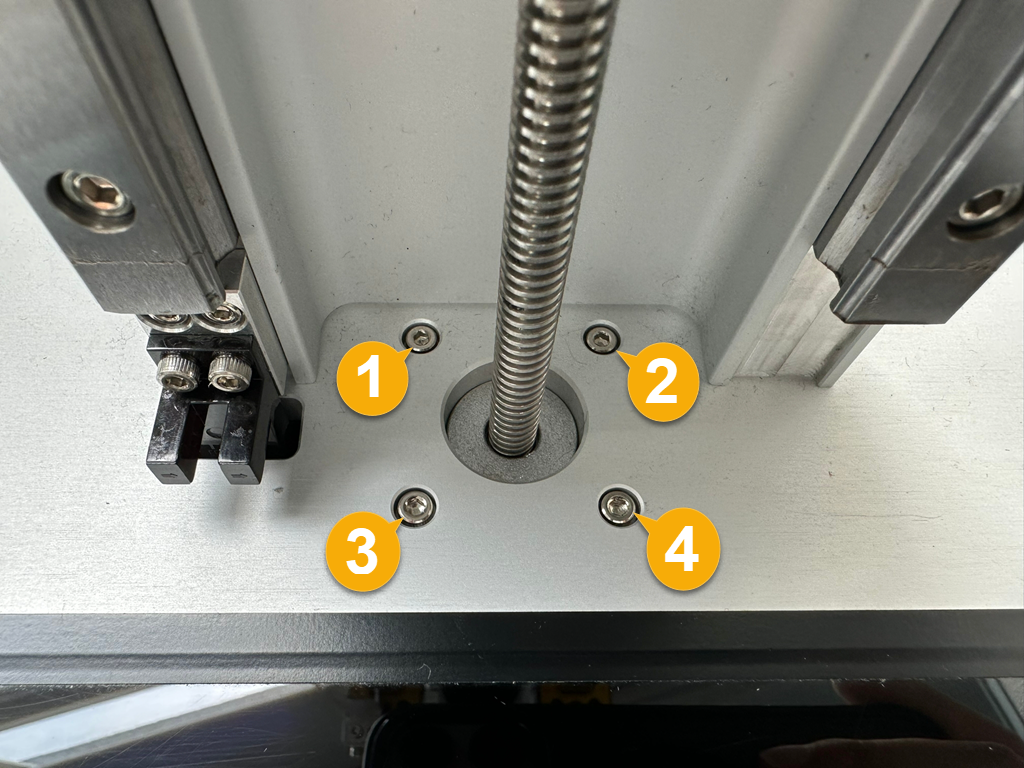

• 鬆開連接到馬達的平台上的 4 顆螺絲。

移除 Z 軸

• 將 Z 軸從列印機中取出。

2.安裝新的 Z 軸

放置新的 Z 軸

• 將新的 Z 軸放置在列印機內部的位置。

固定馬達部件

• 鬆緊連接到馬達的平台上的 4 顆螺絲。
• 將 LED 端子連接到主機板。
• 將馬達端子連接到馬達上。

重新組裝底部組件

• 安全地重新安裝底部機殼並將打印機豎立起來。
• 移除滑軌上的膠帶。

固定 T 板

• 放置 T 板並將新的螺絲順時針旋轉以固定它。
• 鬆緊 4 顆螺絲並將 T 板固定在滑軌上。

最後步驟

• 安裝位於頂部的金屬塊。
• 安裝載台、料槽和 UV 殼。

驗證新 Z 軸的功能

• 進行 Z 軸校正，以查看 Z 軸是否正常移動。

完成上述檢查後，如果問題仍然存在，請聯繫我們的客服團隊尋求進一步協助。在聯繫我們時，請提供有關馬達連接處和 Z 軸運動的照片/影片。

聯繫客服

根據以上的指示，您可以為您的 Sonic Mighty 4K 安裝新的 Z 軸。如果在執行步驟時遇到任何問題，請聯繫 Phrozen 客服或授權經銷商以獲得進一步的協助。在聯繫 Phrozen 客服時，請提供一些照片或影片來說明問題。
