[Sonic Mini 8K] 更換Z桿

適用於 Sonic Mini 8K

移除舊的 Z 軸：

1. 取下遮光罩、樹脂槽和載台。
2. 選擇 TOOLS > MANUAL > 10mm 將載台完全抬升。
3. 關閉3D列印機並拔除電源線。
4. 將3D列印機倒置並取下底蓋。
5. 從主板上拆下 LED 電線和馬達電線。
6. 鬆開 2 個螺絲，卸下頂部黑色塑膠蓋。

7. 鬆開 8 個螺釘，取下 T 板。

8. 順時針旋轉 Z 軸並卸下 T 板。
9. 用膠帶固定 Z 軸，防止導軌脫落。
10. 將列印機側放。
11. 鬆開 ➌、➍ 兩個螺絲。

12. 從3D列印機上拆下 Z 形桿。

警告 : 請勿從導軌上拆下直線導軌，因為滾珠可能會掉出並對 Z 軸造成不可逆的損壞。

​​​​安裝新Z軸：

1. 轉緊 ➌、➍ 兩個螺絲，然後將 Z 軸安裝回原位。
2. 逆時針旋轉 Z 軸並將 T 形板安裝回 Z 軸上。
3. 轉緊 T 板上的 8 個螺絲
4. 轉緊頂部黑色塑膠蓋。
5. 重新連接 LED 電線和馬達電線。
6. 將底蓋裝回。
7. 插入電源線，然後打開3D列印機。
8. 完成。

第 1 部分：如何移除舊的 Z 軸

第 1 步：取下遮光罩、樹脂槽和載台。

第 2 步：確保Z軸上的載台已經完全抬升。如果沒有，請點擊 TOOLS，然後點擊 MANUAL，點擊 10mm 直到載台完全抬升。

第 3 步：關閉 3D 列印機並拔除電源線。

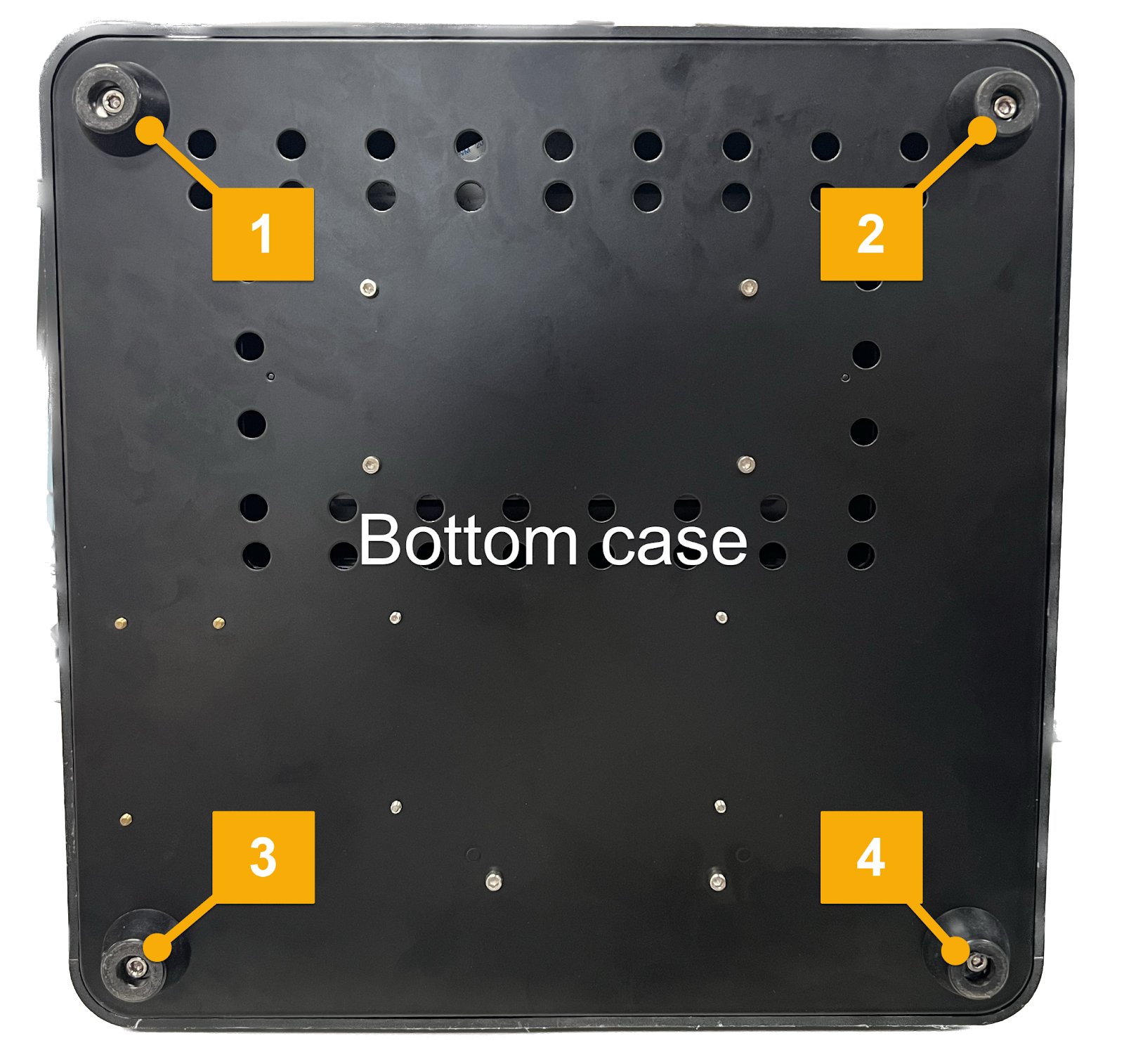

第 4 步：倒置 3D 列印機並使用工具箱中的 m3 內六角扳手卸下3D列印機的底版。

第 5 步：從主板上拆下 ➊ LED 電線和 ➌ 馬達電線。

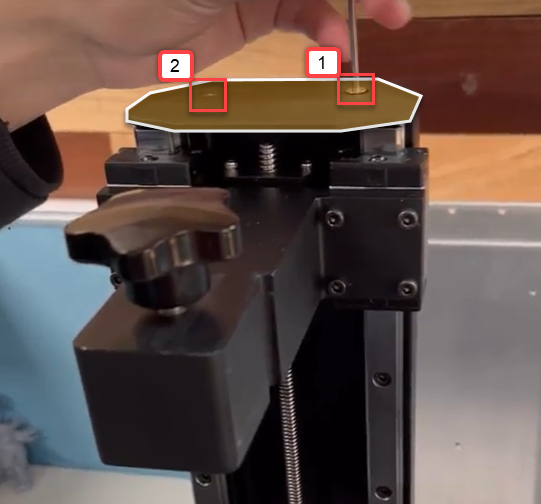

第 6 步：拆下Z軸頂部的黑色螺絲。

第 7 步：在Z軸和Z桿上纏上膠帶，防止直線導軌脫落。

警告

不要從導軌上拆下直線導軌，因為可能會對 Z 桿造成極大損壞。

第 8 步：卸下固定 T 板的 ➏ ➐ 兩個螺絲。

第 9 步：順時針轉動 Z 型桿，然後卸下 T 型板。確保將拇指按在軸承套上，以防止彈簧彈出。

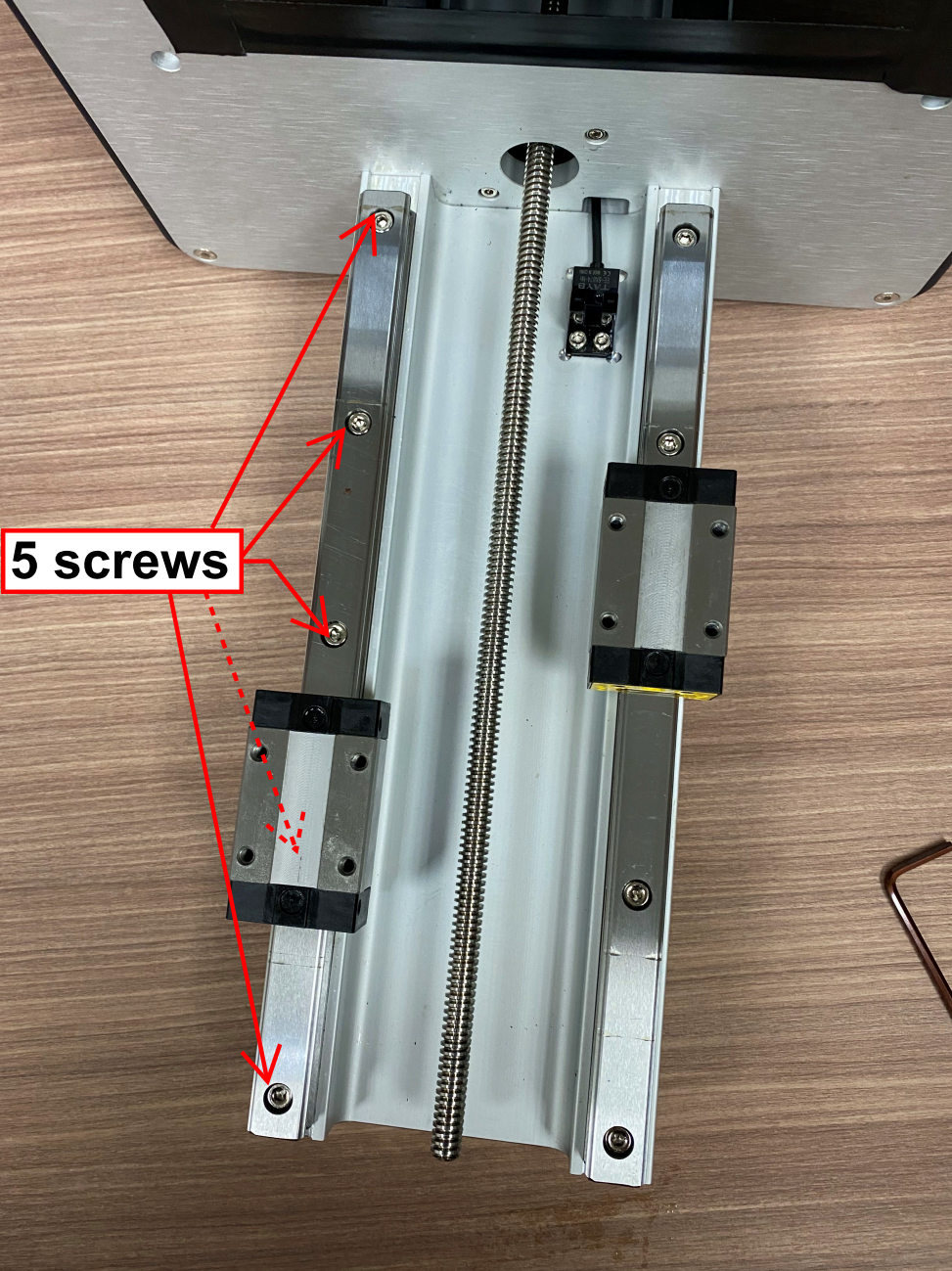

第 10 步：將其平放以防止 Z 桿掉落。卸下四個螺絲，然後卸下 Z 桿。

第 2 部分：如何安裝新的 Z 軸：

第 11 步：將 Z 型桿放回原位，並按十字圖案順序擰緊螺釘。

第 12 步：將 T 型板放回 Z 型桿上。確保在逆時針轉動 z 形桿時將拇指按在軸承套上。

第 13 步：轉緊 ➏ ➐ 兩個固定 T 板的螺釘。

第 14 步：轉緊 3D 列印機頂部的黑色螺絲。

第 15 步：重新連接 ➊ LED 電線和 ➌馬達電線。

第 16 步：將底部放回 3D 列印機上並轉緊螺絲。

第 17 步：將 3D 列印機直立。插入電源線，然後打開 3D 列印機。

第 18 步：執行 LCD 測試 以確保 LCD 工作正常。
