[Sonic Mini 8K] 更換 LCD

  • 更新於

更換前的準備

本篇說明 Sonic Mini 8K 更換 LCD 套件的操作方式，包含更換 LCD、主板與觸控螢幕，並沿用原有遮光罩。請使用客服確認適用的整組零件，勿任意混用新舊版本。

準備新的 LCD、新主板、新觸控螢幕、對應排線與 LCD 框貼，以及適合固定螺絲的工具。另準備柔軟墊材、乾淨無塵布和螺絲收納容器。

關閉機台並拔除電源線及 USB 隨身碟。取下抗 UV 上蓋、載台與樹脂槽；若有殘留樹脂，請先妥善清理，避免翻轉時流入機台。

將機台移至穩固桌面。後續需多次側放及扶正機台，請以雙手扶住機身，必要時請另一人協助；勿讓 LCD、觸控螢幕或 Z 軸承受機台重量。

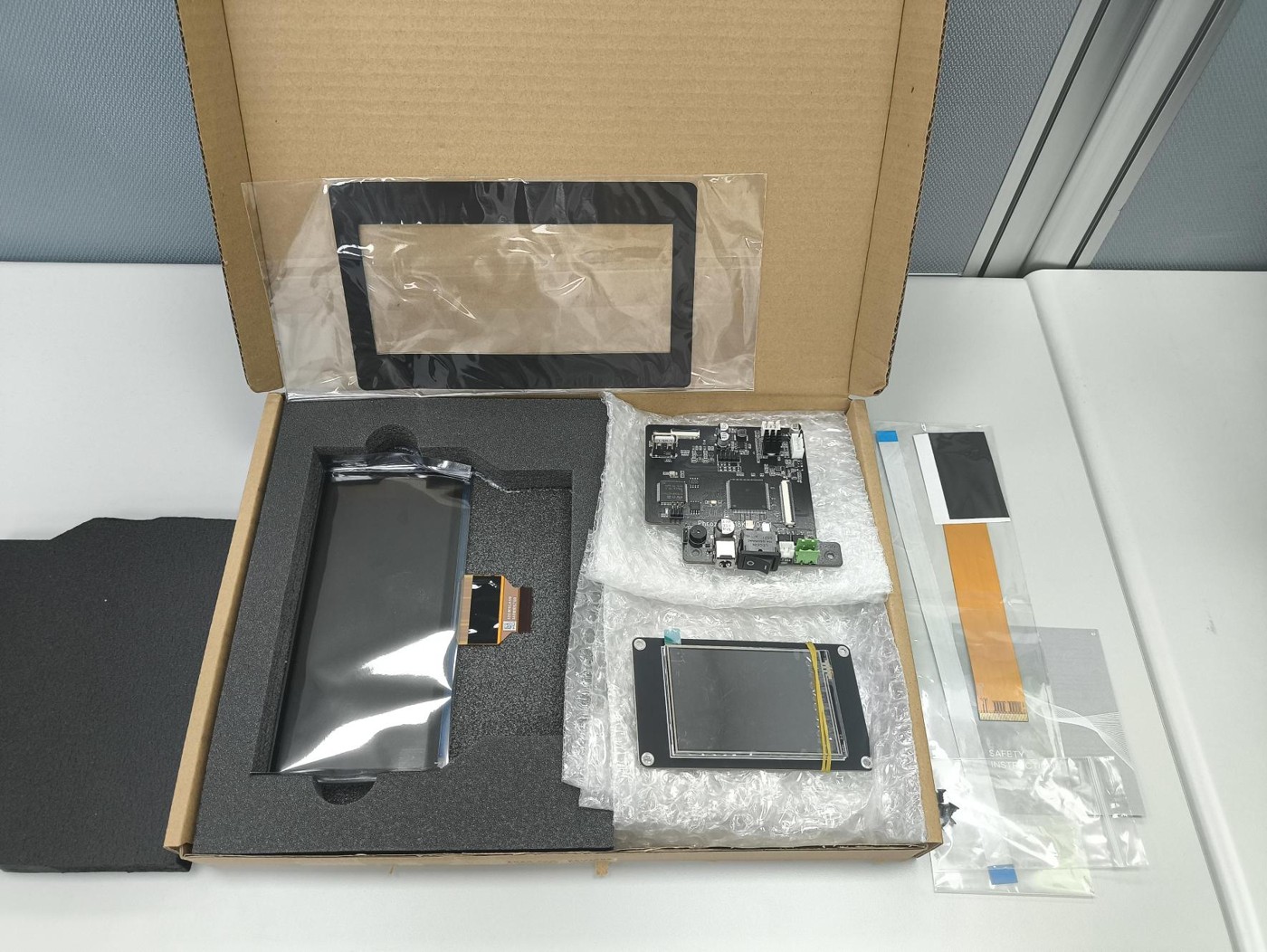

更換套件示意，請核對實際收到的 LCD、主板、觸控螢幕及排線。

1 打開底蓋並記錄接線

  1. 在桌面鋪上柔軟墊材，扶穩機身後緩慢側放，讓底蓋朝向方便操作的位置。

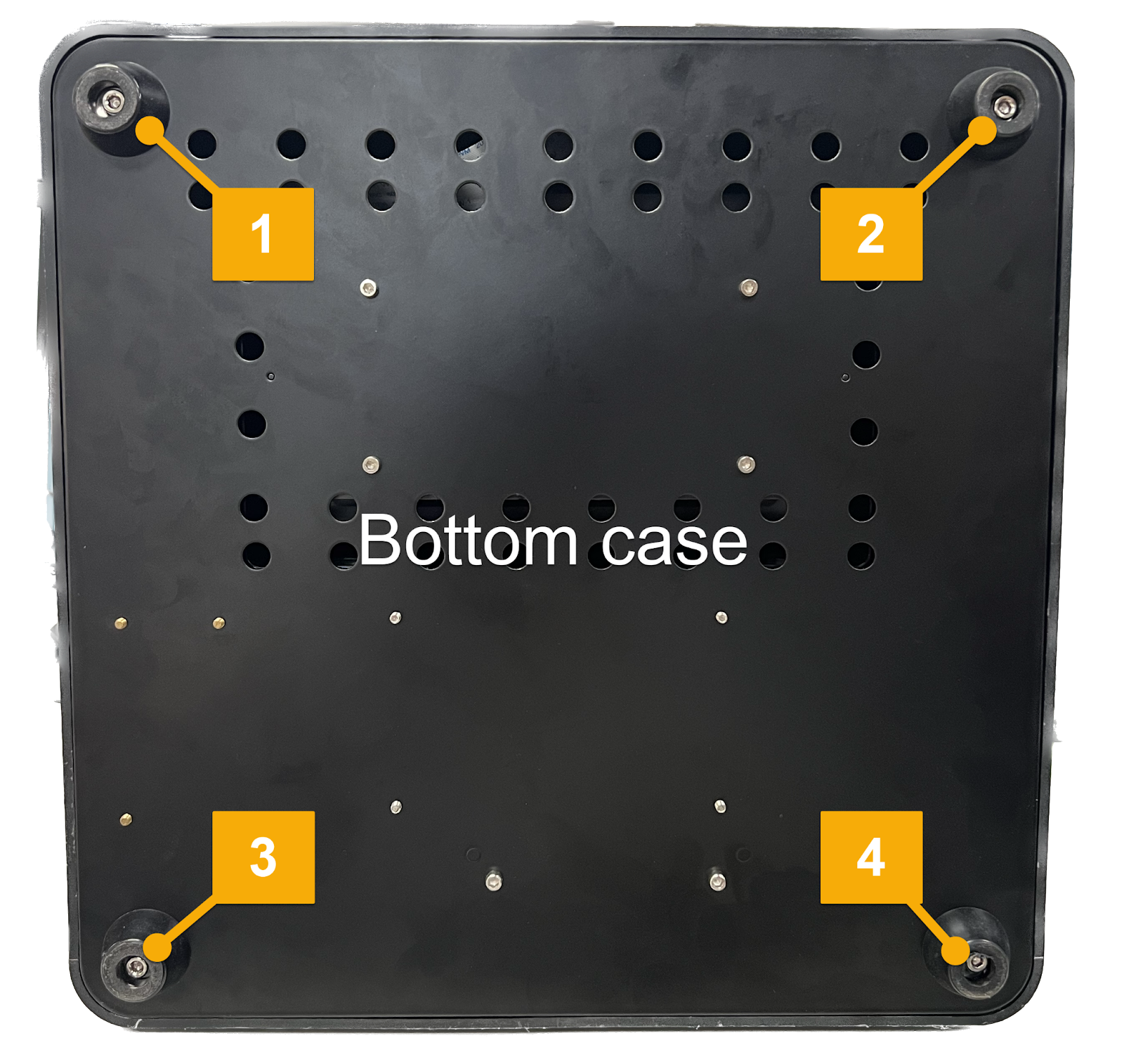

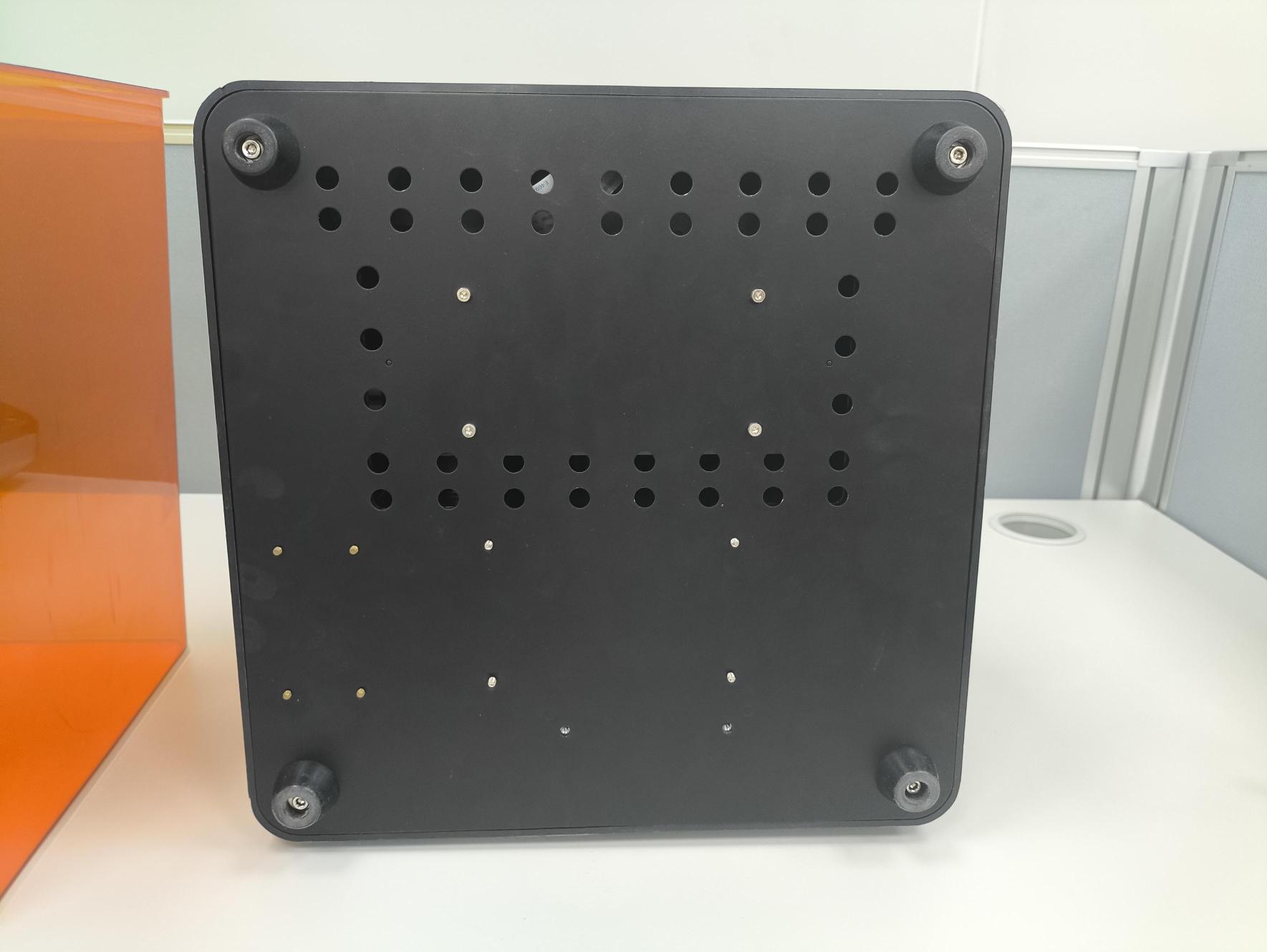

  2. 逐一鬆開底蓋固定螺絲，將螺絲集中收好。托住底蓋並慢慢打開，不要直接拉離機身。
  3. 先檢查底蓋與機身之間是否仍有線材連接。若線材會妨礙操作，先拍照記錄，再握住接頭本體拔開；如有卡扣，先解除卡扣。勿直接拉扯線材。
  4. 拍攝主板完整接線與每個接頭的近照，記錄插座位置、方向及走線。新舊主板的插座位置可能不同，後續應依新板標示與套件接線說明復原，勿只依原板的相對位置插接。






2 拆下舊主板

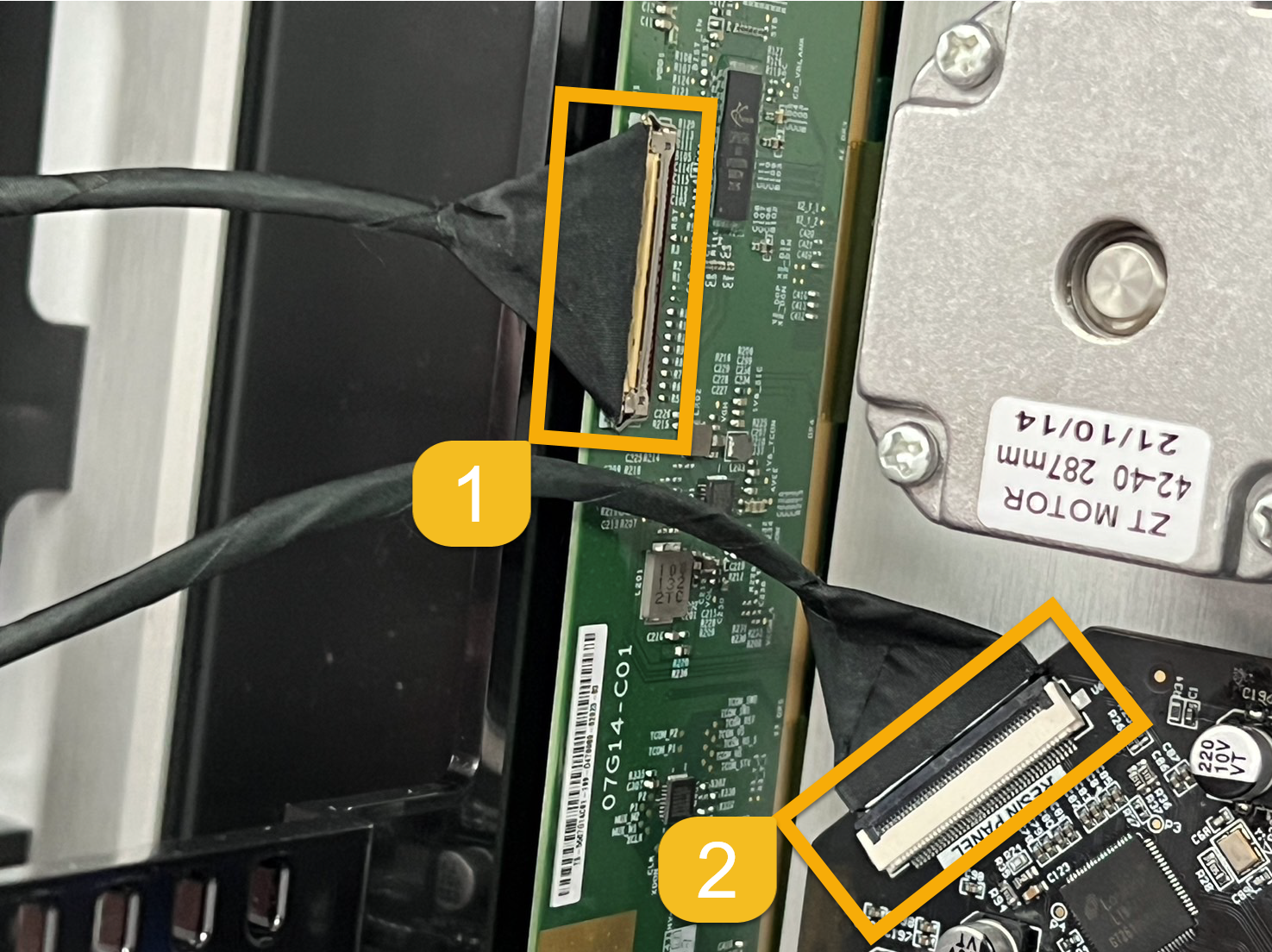

  1. 先確認電源線已拔除。逐一解除主板上的線材連接，包括 LCD、觸控螢幕及其他已連接的線材。每拆下一條線，可貼上標籤方便辨識。

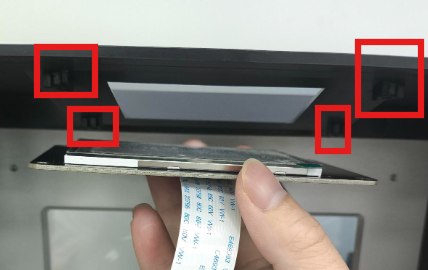

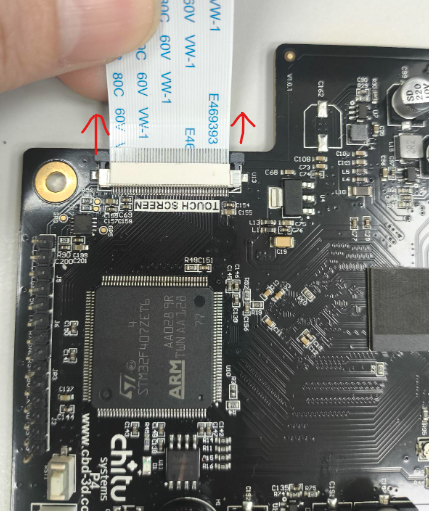

(向上拉動兩側卡扣以移除觸控屏幕排線)

  1. 拆卸扁平排線時，先辨識插座鎖扣的開啟方式，解除鎖扣後再平直退出排線。勿在鎖扣尚未解除時硬拉，也不要用工具撬動插座底座。
  2. 一般接頭請握住塑膠接頭拔除；若是螺絲端子，先記錄線序與極性，再鬆開端子。不同接頭的拆卸方式不同，請勿以同一方式強行拔除。

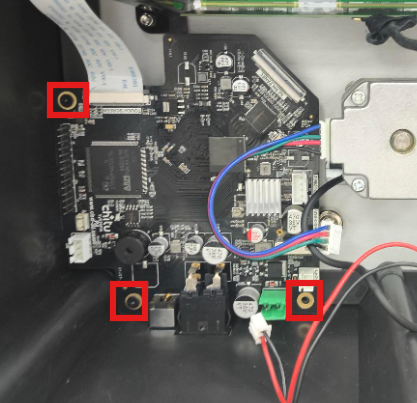

  3. 確認主板已無線材牽連後，托住主板並卸下固定螺絲。小心取出舊主板，保留螺絲及原有固定零件，避免碰觸板上元件或使螺絲掉入機台。

3 拆下遮光罩與舊觸控螢幕

  1. 確認遮光罩周圍是否有排線、膠帶或其他固定件。若有固定排線的膠帶，先小心解除，避免移動遮光罩時拉扯排線。

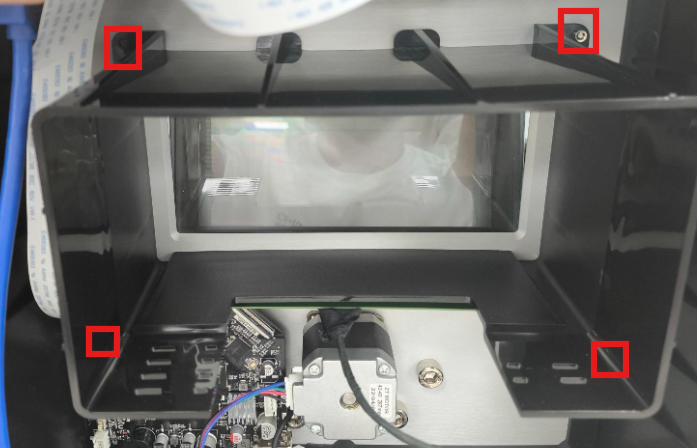

  2. 扶住遮光罩，鬆開其固定件後，從機台內部取出。遮光罩後續需裝回，請連同固定零件妥善保存；避免碰觸或刮傷光學表面。

  3. 從機台內側找到觸控螢幕背面的固定位置。托住觸控螢幕，逐一卸下固定件，並解除仍與機身連接的線材。

  4. 確認螢幕與排線已完全鬆開後，緩慢取出舊觸控螢幕。若取出時有阻力，先檢查是否仍有固定件或膠材，勿直接用力推壓螢幕。

4 從機台上方移除舊 LCD

  1. 先將拆下的零件與鬆開的線材移至安全位置，再扶正機台，讓 LCD 朝上。確認 LCD 排線已與主板斷開，且不會被機身勾住。
  2. 從 LCD 周圍慢慢撕除原有黑色框貼，勿用金屬工具刮擦 LCD 周圍的安裝面。
  3. 輕握 LCD 邊緣，由機台正上方緩慢取出舊 LCD，同時引導排線通過開口。若仍有黏著阻力，先解除殘膠黏著，再繼續取出。
  4. 取出過程請勿擠壓 LCD 中央、彎折面板或強拉排線。完成後，清除安裝面上的殘膠與異物，確認接觸面乾淨、平整且乾燥。


5 安裝新 LCD 並以框貼固定

  1. 先將LCD兩面防塵貼移除 正面防塵貼(紅色標籤)下方還有保護貼，勿移除!!!

  2. 核對新 LCD 的安裝方向與排線出口，將排線緩慢穿入機台對應開口。不要夾住排線，也不要在接頭根部形成銳角折痕。
  3. 握住新 LCD 邊緣，緩慢放入安裝位置。確認四周對齊且平貼，排線沒有卡在 LCD 下方；勿按壓面板中央。
  4. 依新 LCD 隨附說明處理運輸用保護膜。請勿將 LCD 的偏光膜或功能膜誤認為保護膜撕除；無法辨識時，請先向客服確認。
  5. 將新的 LCD 框貼對準面板四周，逐段貼合並輕壓邊緣，使 LCD 固定到位。確認框貼平整、沒有翹起，也沒有遮住有效顯示區域。
  6. 完成後，確認 LCD 安裝平整且不會移動，再進行下一階段。框貼需先固定完成，才可再次側放機台。

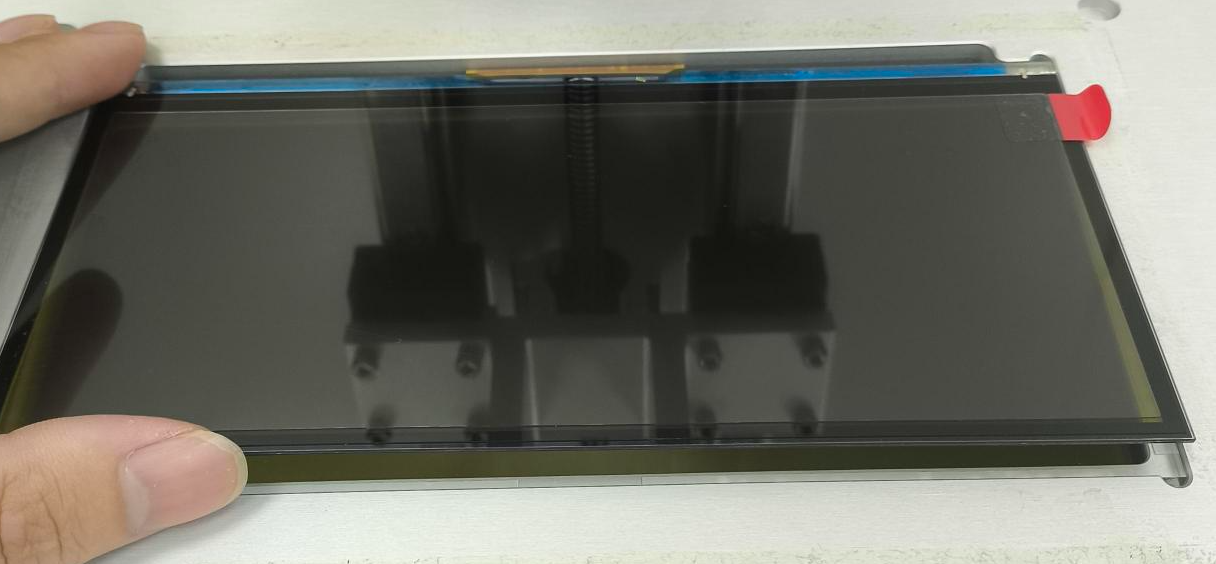

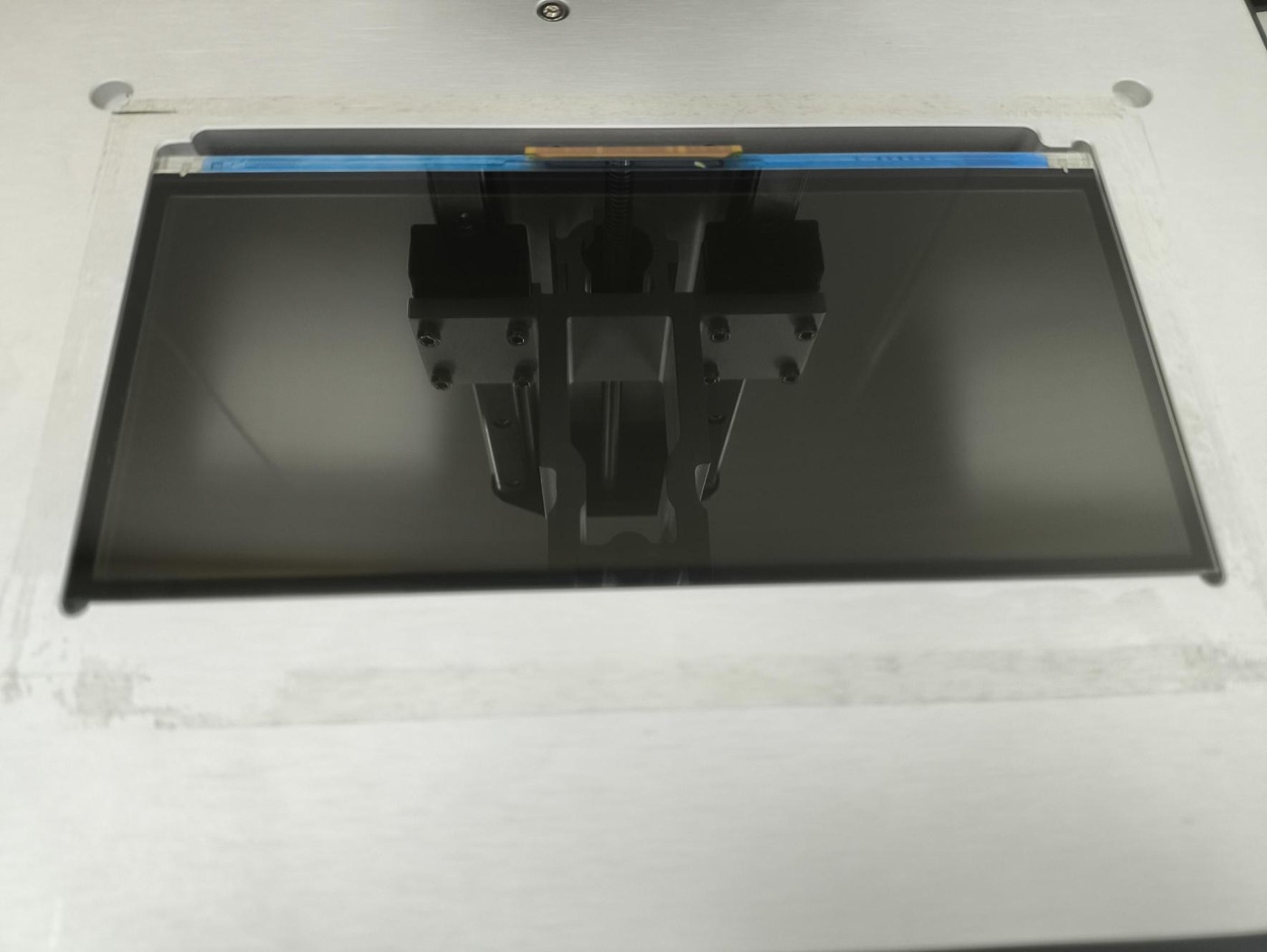

LCD 放入安裝位置後，檢查四周是否對齊。LCD 放入安裝位置後，檢查四周是否對齊。

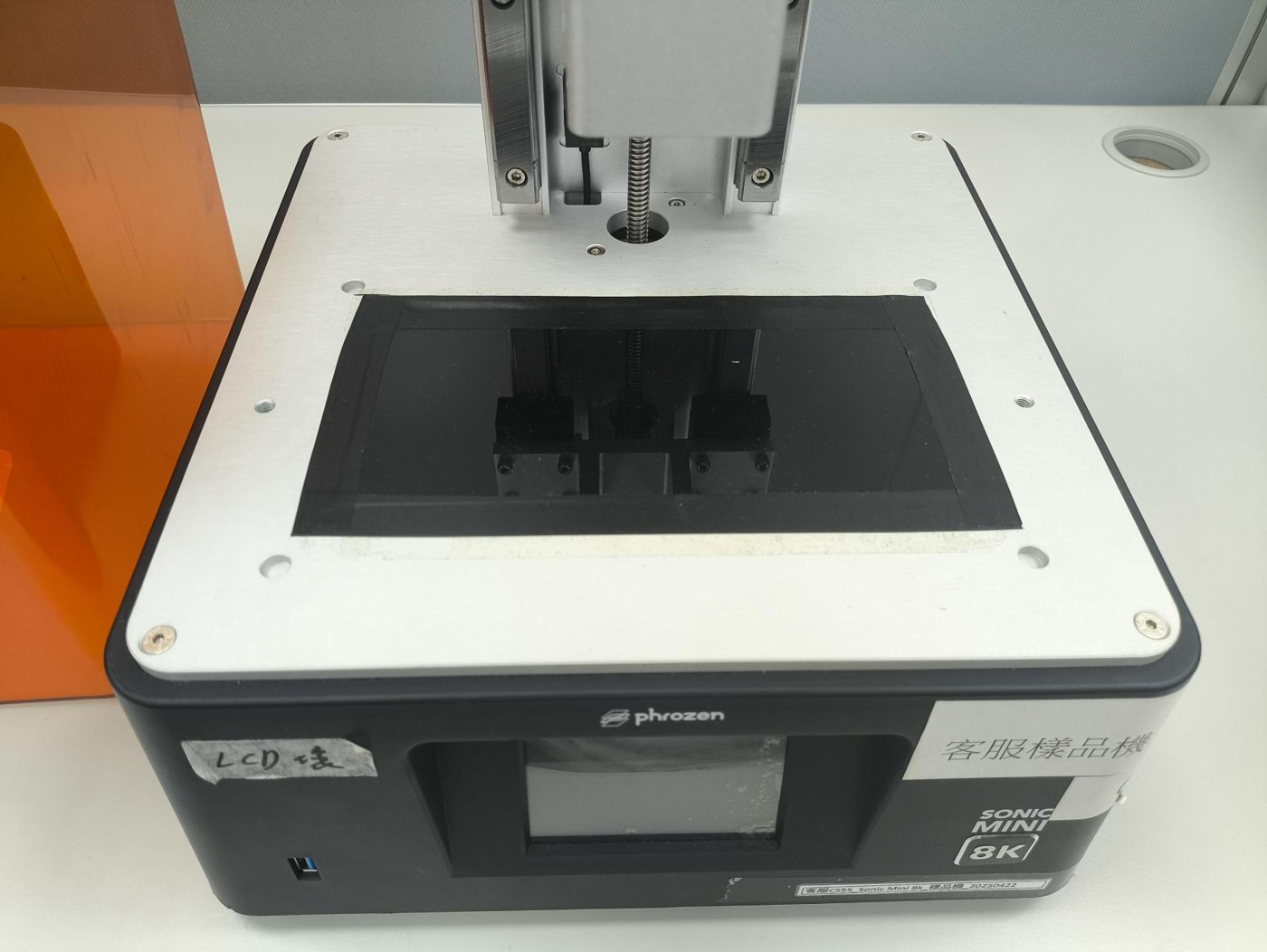

LCD 周圍框貼固定完成的外觀示意。LCD 周圍框貼固定完成的外觀示意。

6 側放機台並安裝新主板

  1. 扶穩機身並再次緩慢側放，避免讓新 LCD 或觸控螢幕開口承重。整理內部線材，保留足夠空間安裝主板。

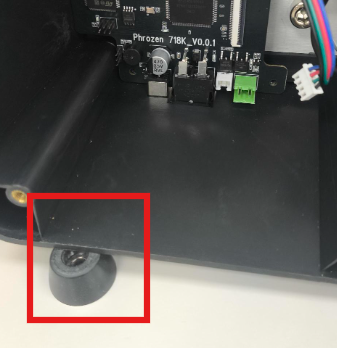

  2. 將新主板對準機台原有固定位置，先確認插座與對外接口的位置，再裝上固定螺絲。依序鎖緊至主板穩固，勿過度施力使主板彎曲。因電源開口位置的關係，建議可稍微墊高方便安裝。



  3. 依新 LCD 套件的接線方式，將 LCD 排線接回新主板。若排線另一端也需連接，請一併確認 LCD 端接頭已正確固定。

  4. 插入排線前，確認金屬接點朝向與插座一致。將排線平直插到底，確認兩側深度一致後再鎖回卡扣。不同版本的 LCD 與排線可能不同，請以實際套件為準。

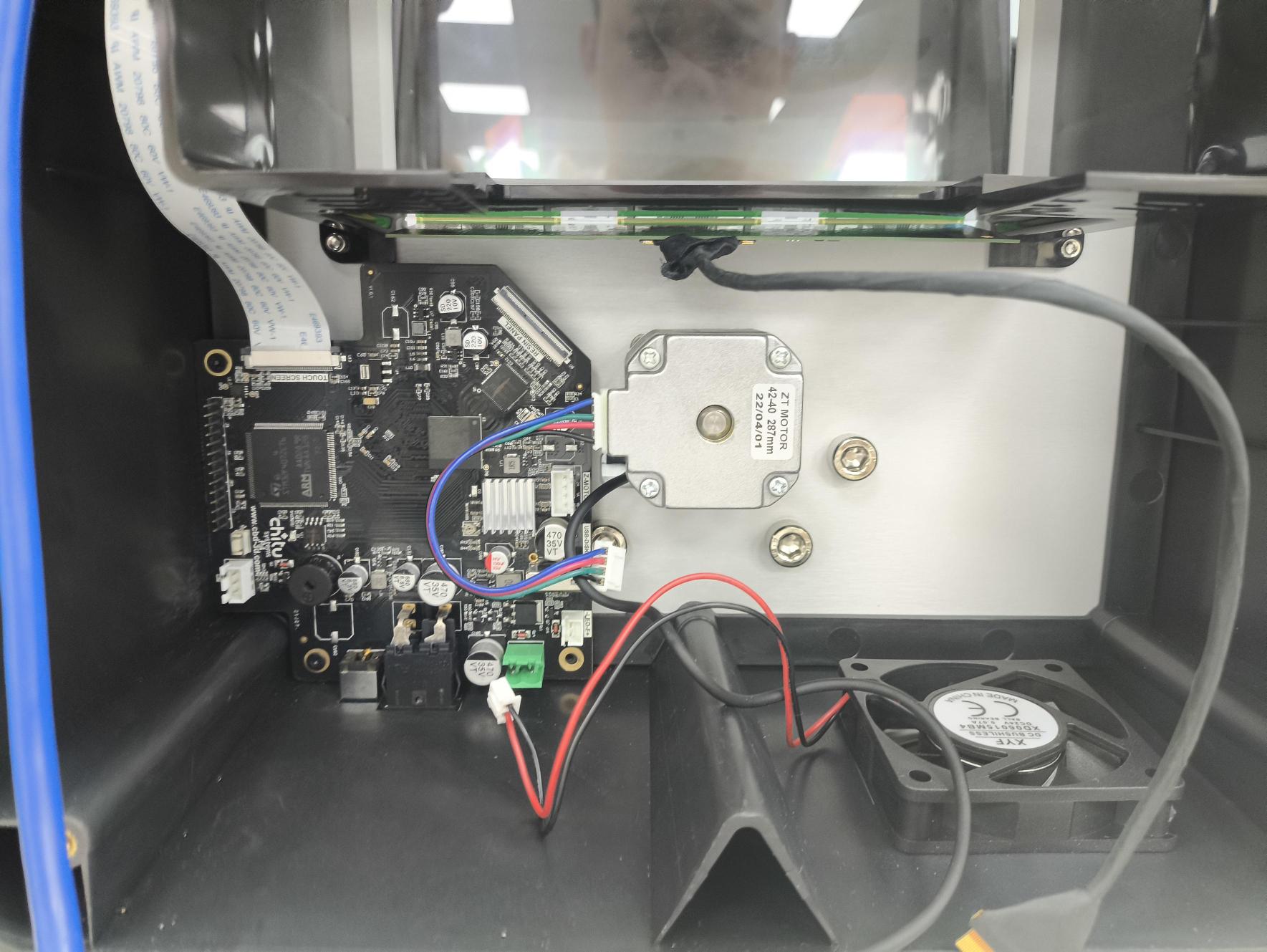

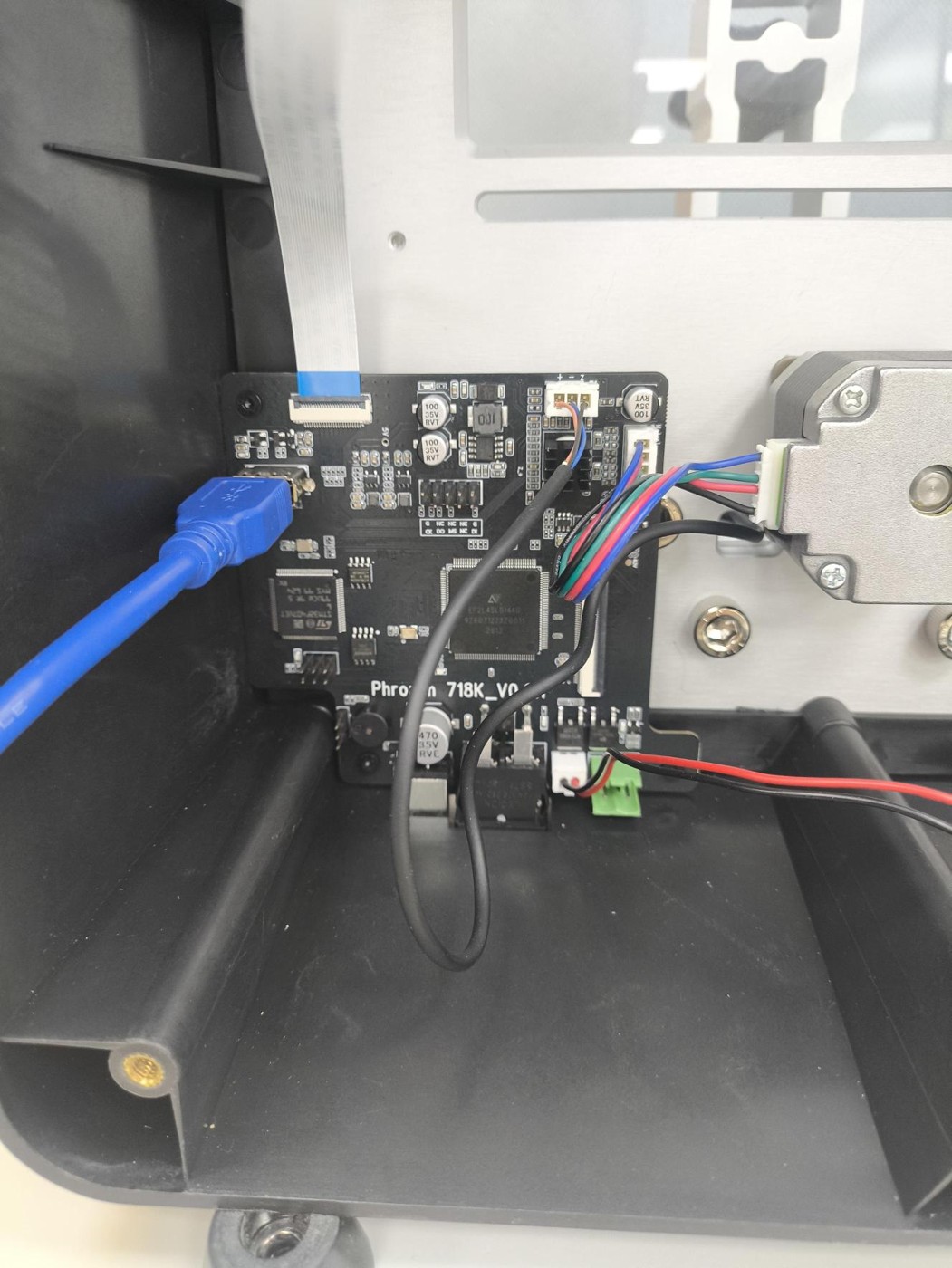

新主板固定與線材配置示意。

新主板固定與線材配置示意。


7 安裝新觸控螢幕並接回線材

  1. 先確認觸控螢幕正面方向，將新螢幕對準前方面板開口，扶住螢幕後裝回固定件。確認螢幕平整、穩固，且排線沒有被固定件夾住。

  2. 將對應的觸控螢幕排線接至螢幕背面插座，確認接點朝向、插入深度及鎖扣狀態。使用新套件指定的排線，勿僅因寬度相同就沿用舊排線。
  3. 將排線另一端接至新主板標示為 TOUCH SCREEN 的對應插座。排線應平直插入，鎖扣固定後，確認沒有歪斜或脫出。
  4. 依先前照片及新主板接線說明，逐一接回其餘線材。檢查接頭是否完全插入、卡扣是否扣合，以及端子線序與極性是否正確。勿只依線色或接頭外觀猜測插座。

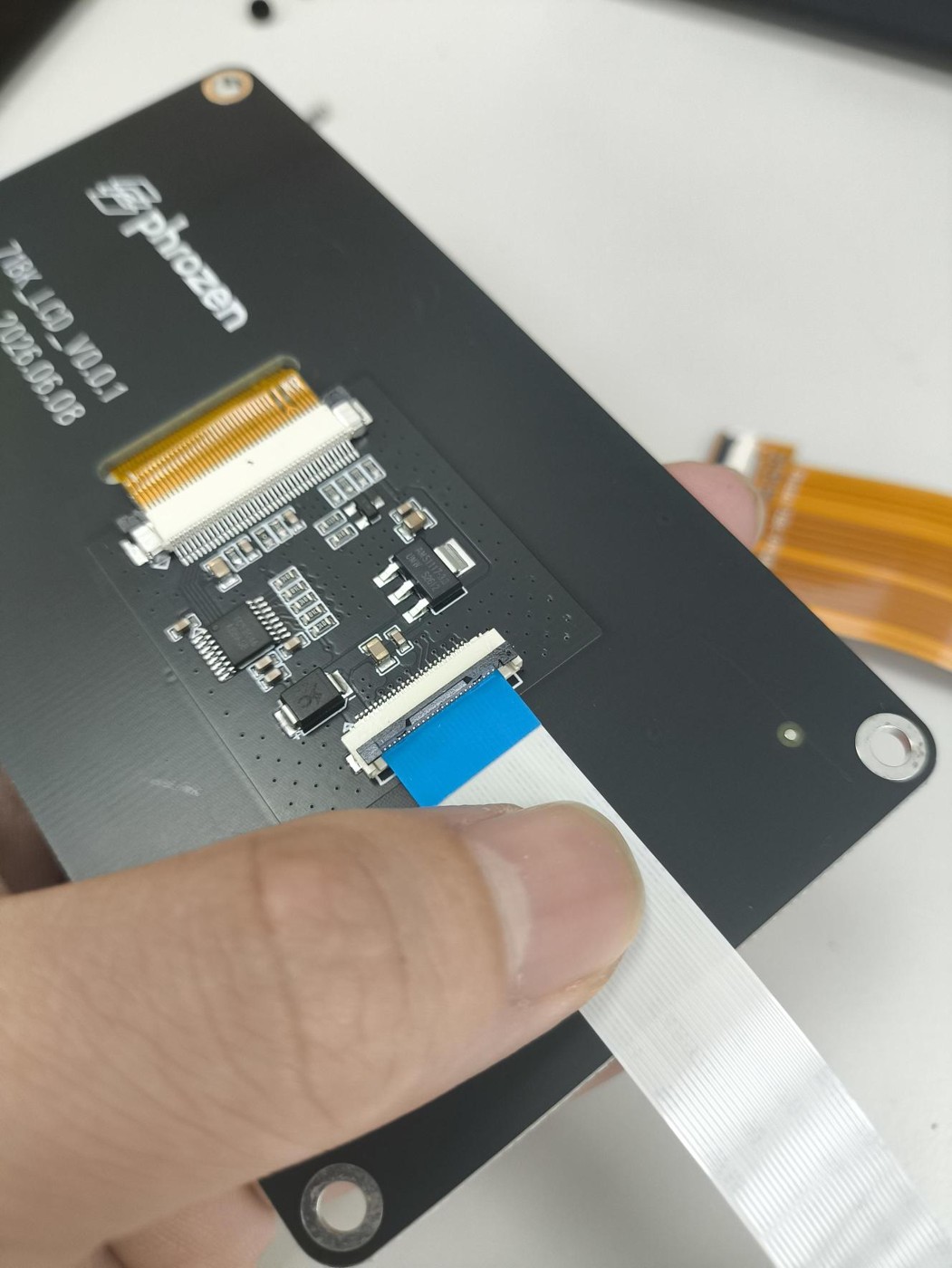

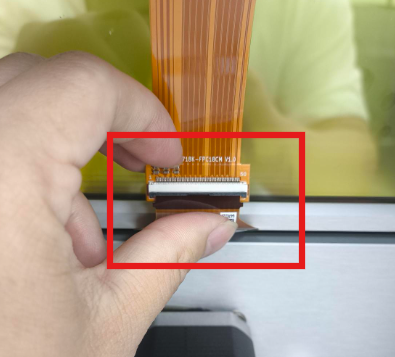

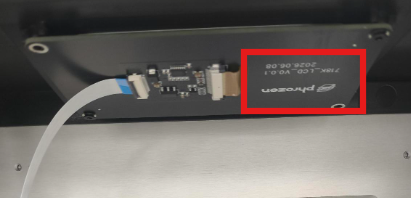

新觸控螢幕背面的排線連接位置。

新觸控螢幕背面的排線連接位置。

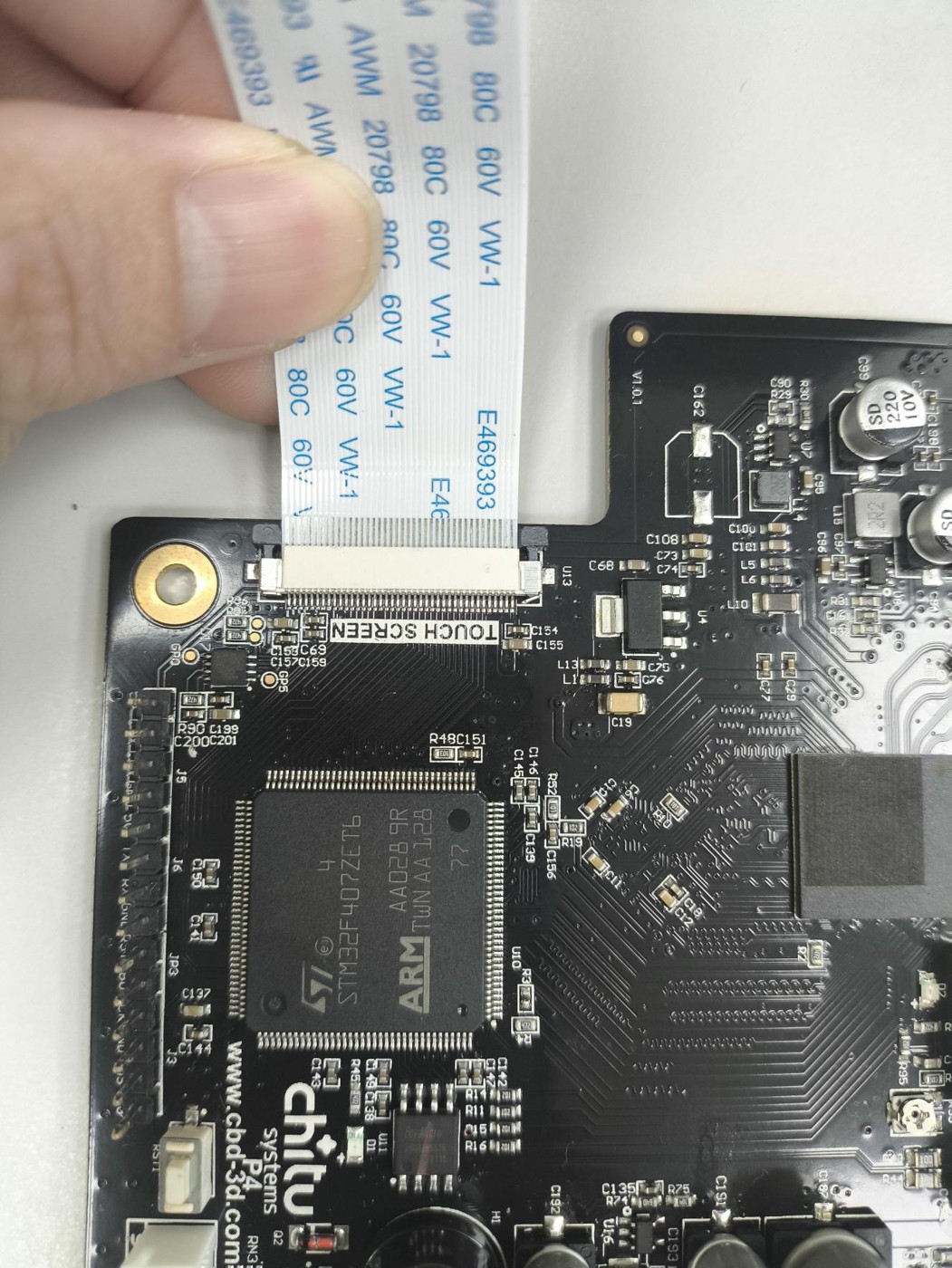

新主板上標示 TOUCH SCREEN 的插座位置。

新主板上標示 TOUCH SCREEN 的插座位置。

8 裝回原有遮光罩並整理走線

  1. 將原有遮光罩放回原本位置。安裝前先讓排線沿合適路徑通過，避免排線被罩體邊緣、螺絲柱或固定件壓住。
  2. 扶穩遮光罩並裝回固定件，確認罩體穩固且沒有壓迫其他零件。若原有排線固定方式已解除，請復原適當固定，避免排線垂落至活動或散熱部位。
  3. 逐一檢查 LCD 排線、觸控螢幕排線及其他線材：接頭已固定、排線無銳角折痕、線材不碰觸風扇，且不會被底蓋夾住。

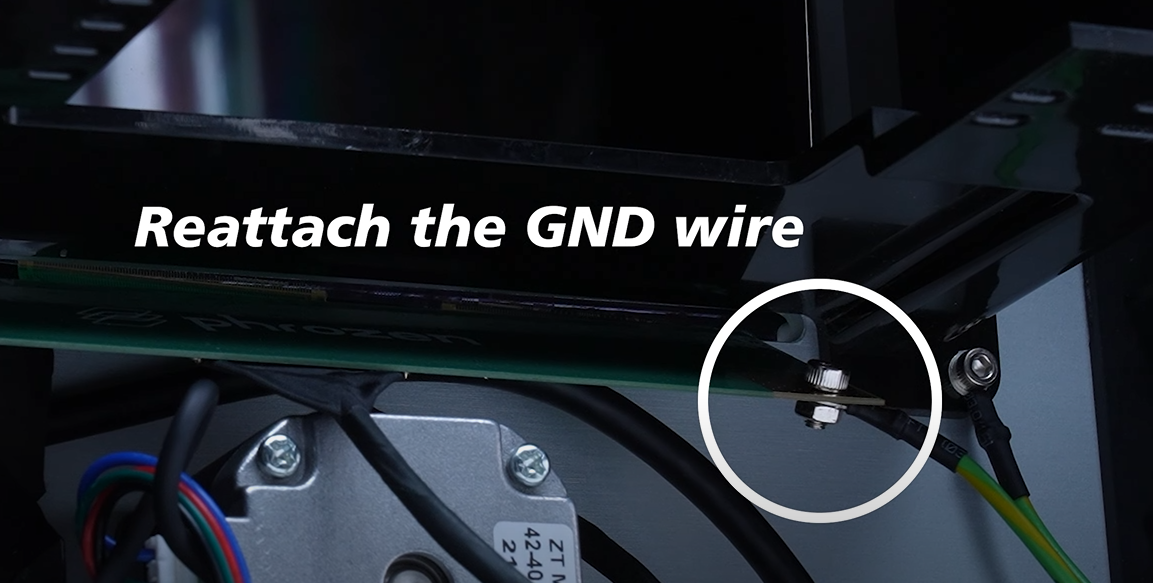

  4. 檢查機台內部沒有遺留螺絲或工具，並確認先前拆除的接地連接已復原。若仍有無法辨識的線材或插座，請先停止組裝並提供照片給客服確認。

9 裝回底蓋並執行 LCD 測試

  1. 托住底蓋，先接回開蓋時拆除的連接線。確認底蓋內側與機身邊緣沒有夾住線材，再對準固定孔位裝回螺絲。
  2. 依序鎖緊底蓋螺絲，確認底蓋貼合、沒有異常縫隙，再將機台扶正。保持樹脂槽與載台暫不裝回。
  3. 接上電源並開機，確認觸控螢幕正常顯示且觸控操作有反應。若無法開機或觸控異常，請先關機並拔除電源，再檢查相關接線；勿帶電插拔。
  4. 在 LCD 上放置一張白紙，於觸控螢幕進入「工具（TOOLS）」並選擇「LCD 測試（LCD TEST）」，依畫面指示執行。測試時請勿直視 UV 光源。
  5. 確認紙面上顯示的圖案與測試畫面相符，且沒有缺塊、異常線條或局部不顯示。若結果異常，請先停止測試，關機斷電後檢查 LCD 排線與鎖扣。
  6. 測試正常後，裝回載台並依機台的 Z 軸校正流程重新校正，再裝回樹脂槽。確認完成後，即可進行後續列印。

底蓋裝回後，確認固定完成再扶正機台。

底蓋裝回後，確認固定完成再扶正機台。

聯繫客服

按照上述說明，您可以輕鬆更換 Sonic Mini 8K 印表機的 LCD。如果您遇到任何困難或問題，請隨時聯絡Phrozen 客服人員或您的授權經銷商以獲得進一步協助。聯絡 Phrozen 客服人員時，請發送一些說明問題的照片或影片。
