[Sonic Mini 8K] 更換 LED

LED 板載晶片 (COB) 是 Sonic Mini 8K 中的重要組件，可透過 LCD 投射紫外線來固化樹脂並創建 3D 模型。然而，隨著時間的推移，LED 可能會出現磨損並最終燒毀。

因此，有必要更換 LED，以確保印表機以最佳狀態運作並持續產生高品質的列印件。在本文中，我們將引導您完成更換 Sonic Mini 8K 中 LED 的過程。

1. 拆除舊的 LED 板上晶片

拆下底殼

• 關閉印表機並拔掉電源插頭
• 拆下 UV 蓋、樹脂槽和載台
• 小心地放下印表機
• 鬆開底殼上的4顆螺絲並打開它

• 輕輕拔掉 LED 連接器並取下底殼

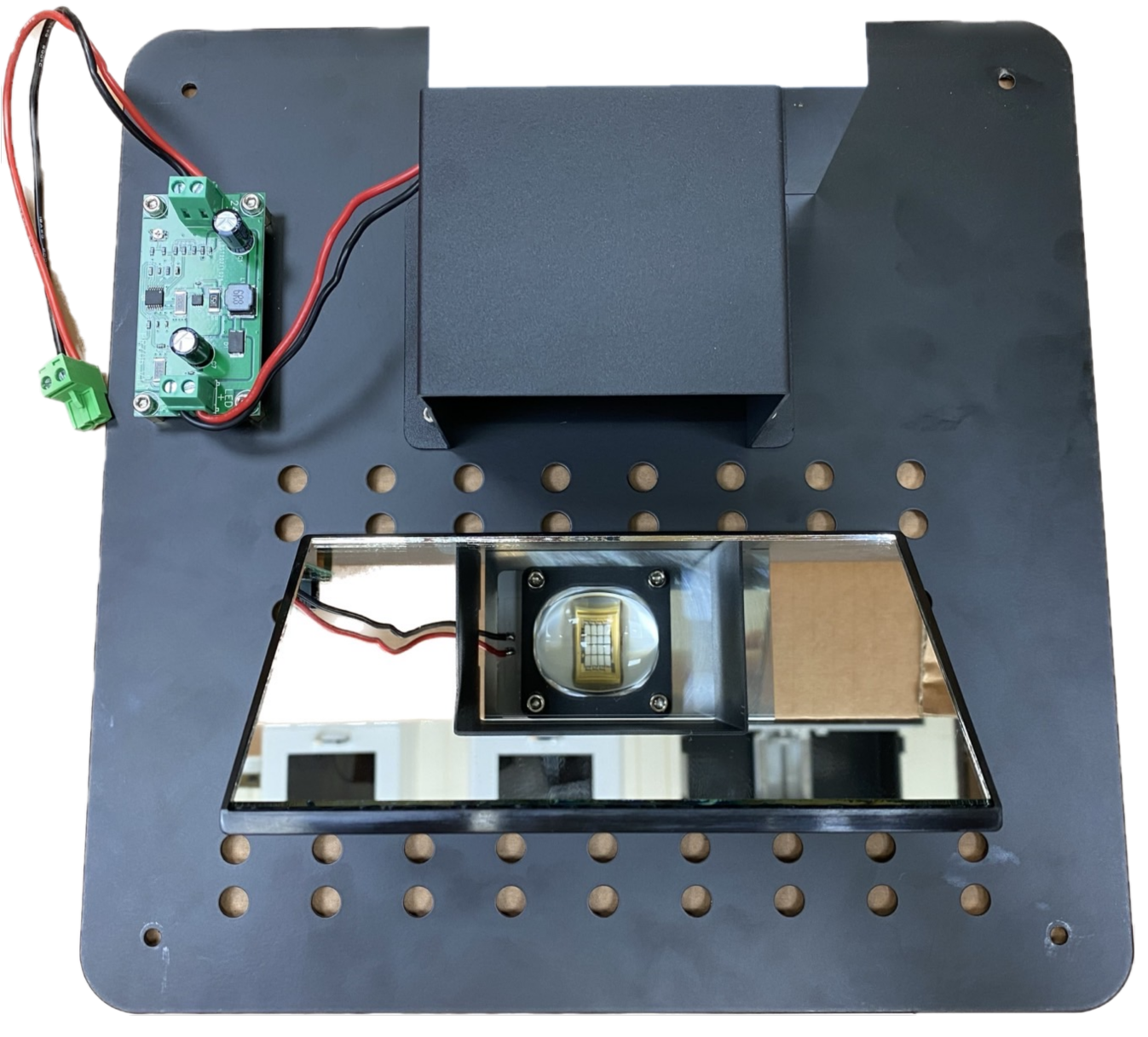

拆下 LED

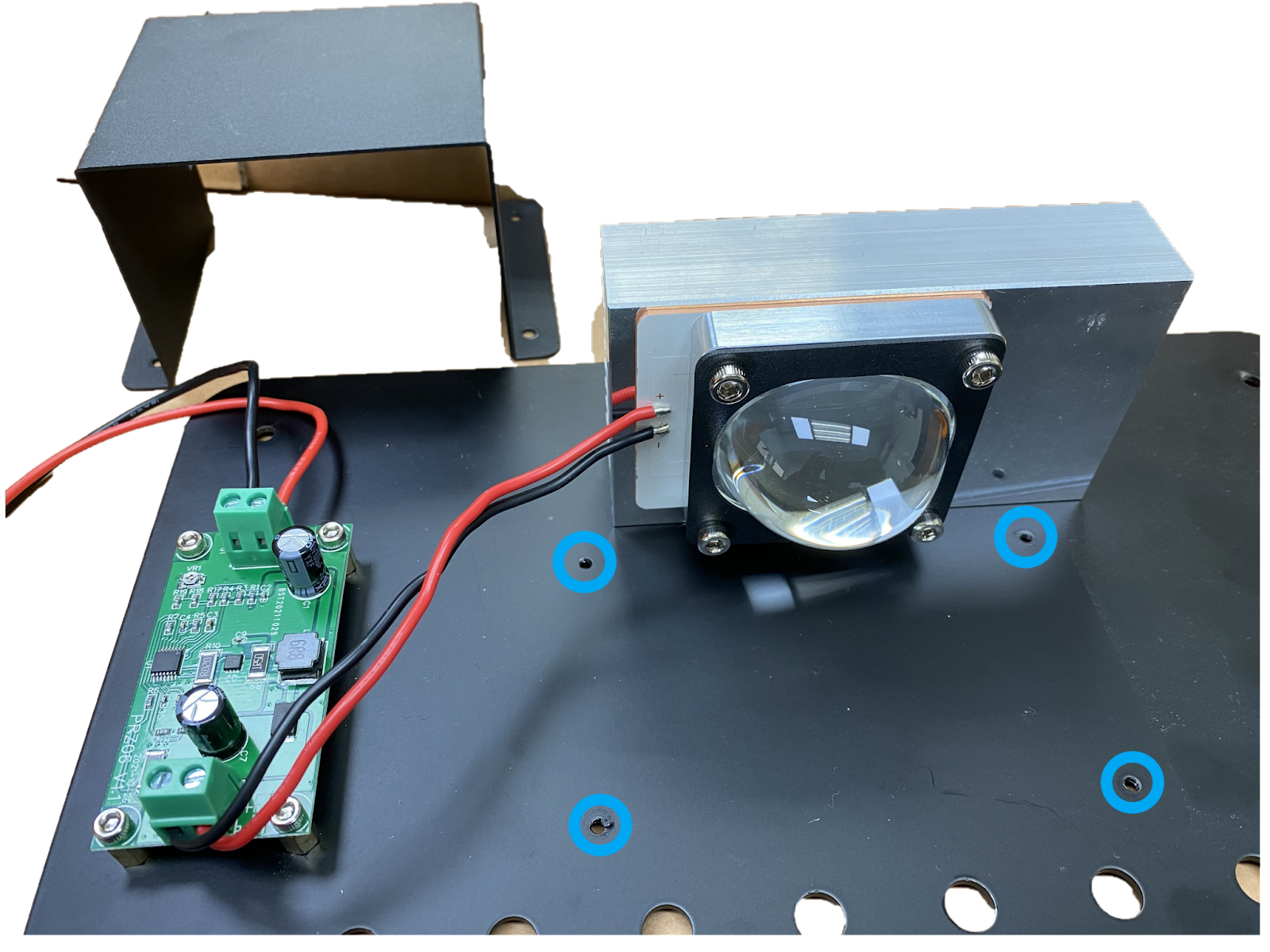

• 螺絲後取下黑色遮光罩

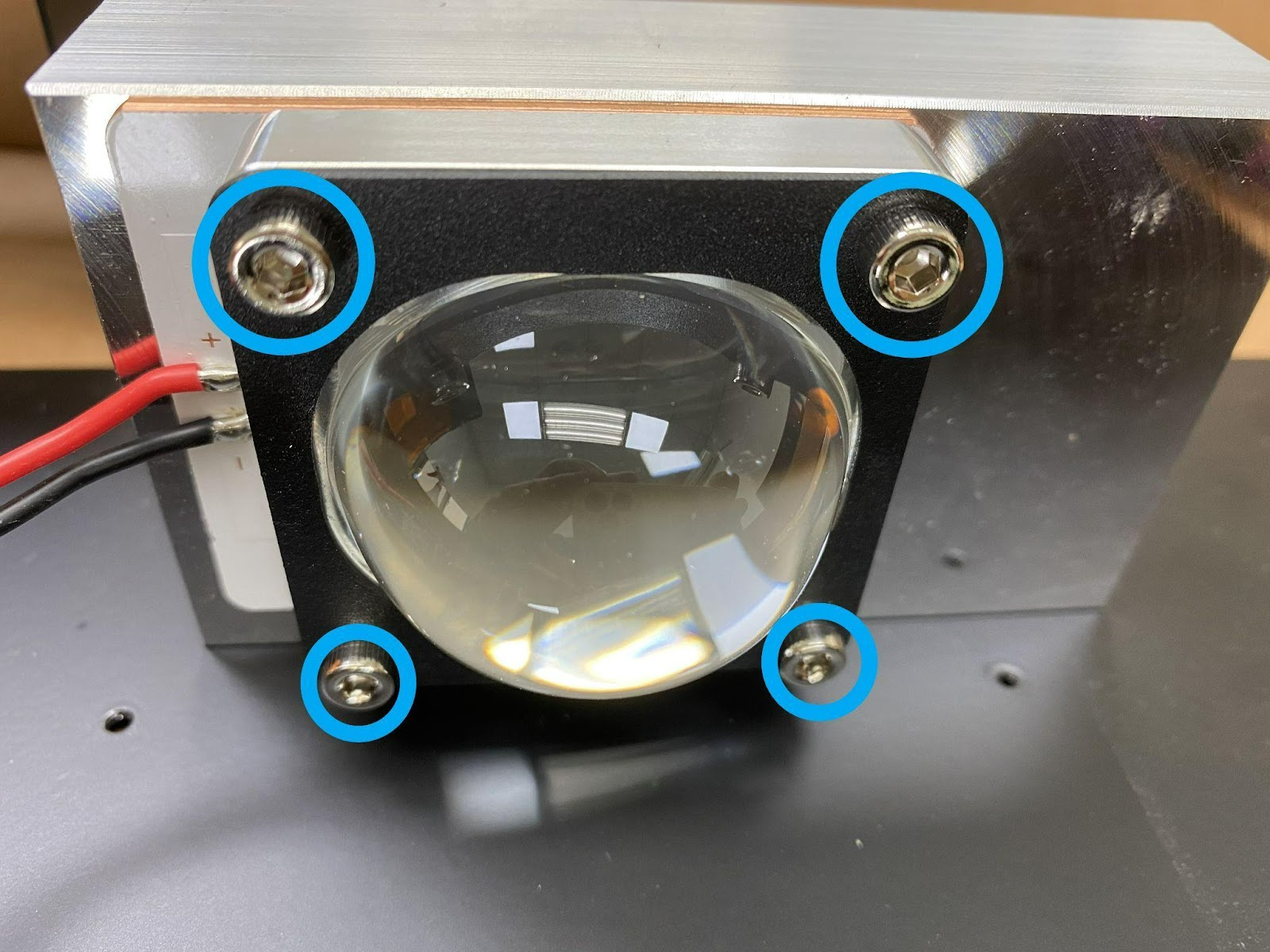

•  鬆開4顆螺絲，取下鏡框

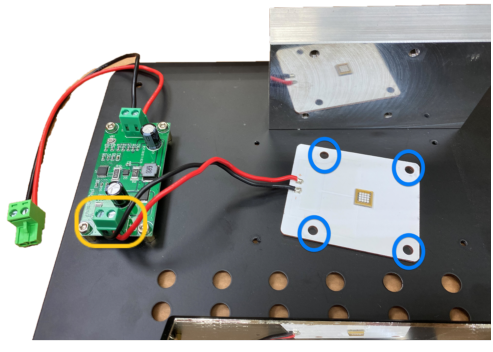

• 下面黃色標記所示的 LED 驅動板上拆下紅色和黑色電線

• 拆下 LED

2. 安裝新的 LED 板上晶片

• 重新連接紅黑線，將LED連接到LED驅動板
• 散熱器的背面
• 將 LED 透鏡安裝到 LED 板上晶片上
• 擰緊 4 顆螺絲，將 LED 板上晶片和 LED 透鏡固定到位
• 鎖緊 4 顆螺絲，將黑色遮光罩重新安裝到底殼上
• 擰緊 4 顆螺絲以重新安裝底殼
• 將印表機直立
• 進行內建 LCD測試，確保 LCD 運作正常

重新安裝時請小心處理組件，並牢固地擰緊所有螺絲和排線

聯繫客服

按照上述說明，您可以輕鬆更換 Sonic Mini 8K 印表機的 LED。如果您遇到任何困難或問題，請隨時聯絡Phrozen 客服人員或您的授權經銷商以獲得進一步協助。聯絡 Phrozen 客服人員時，請發送一些說明問題的照片或影片。
