[Sonic Mighty 4K]更换Z轴

欢迎使用 Sonic Mighty 4K 的 Z 轴更换的指南。Z 轴是一个重要的组件，它使打印机能够将载台上下移动，从而在打印过程中实现精确的离型。随着时间的推移，Z 轴可能会磨损或损坏，导致位移或打印不均匀等问题。

在本指南中，我们将引导您逐步更换 Sonic Mighty 4K 的 Z 轴，确保您的打印机运行良好，并生产出高质量的打印件。

要了解如何在 Sonic Mighty 4K 中更换 Z 轴，请观看我们的教学视频：Sonic Mighty 4K - Z 轴更换。

1.移除旧的 Z 轴

准备工作

• 关闭打印并拔下电源线。

移除外部组件

• 取下UV盖、载台和料槽。

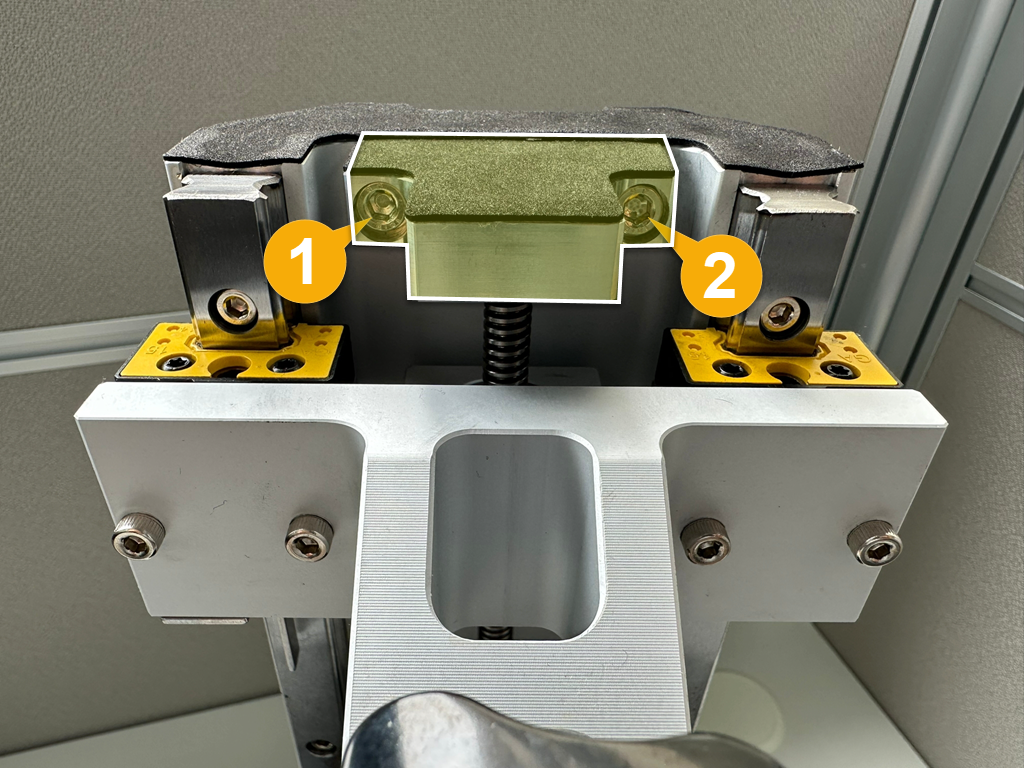

• 卸下螺丝并移除位于顶部的金属块。



分离 T 形板

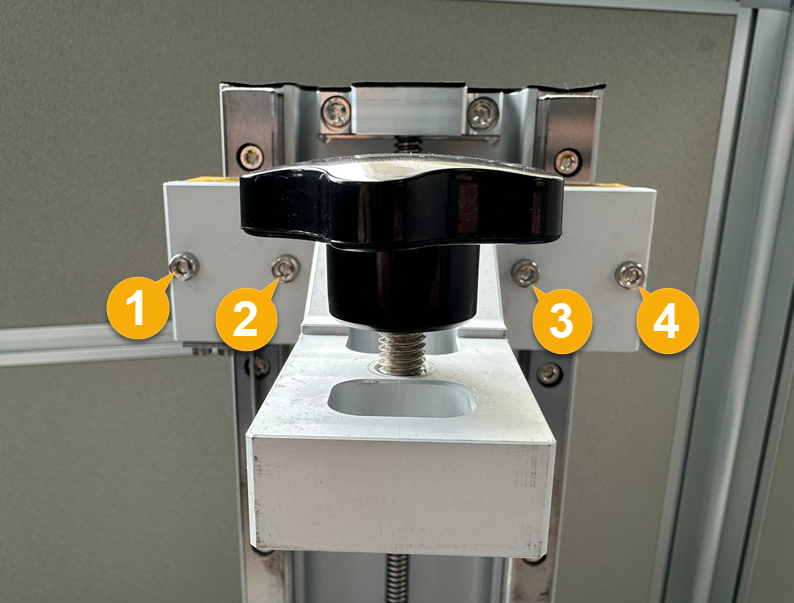

• 松开 T 形板上的 4 颗螺丝。



• 将螺丝逆时针转动以取出 T 形板。

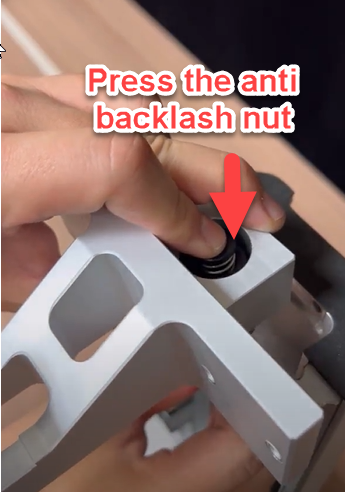

• 当 T 形板几乎到达顶部时，同时按压套筒以防止其弹出。



固定部件以便运送

• 使用胶带固定滑块，防止其移动。
• 将打印机放在平坦的表面上。

打开底部机壳

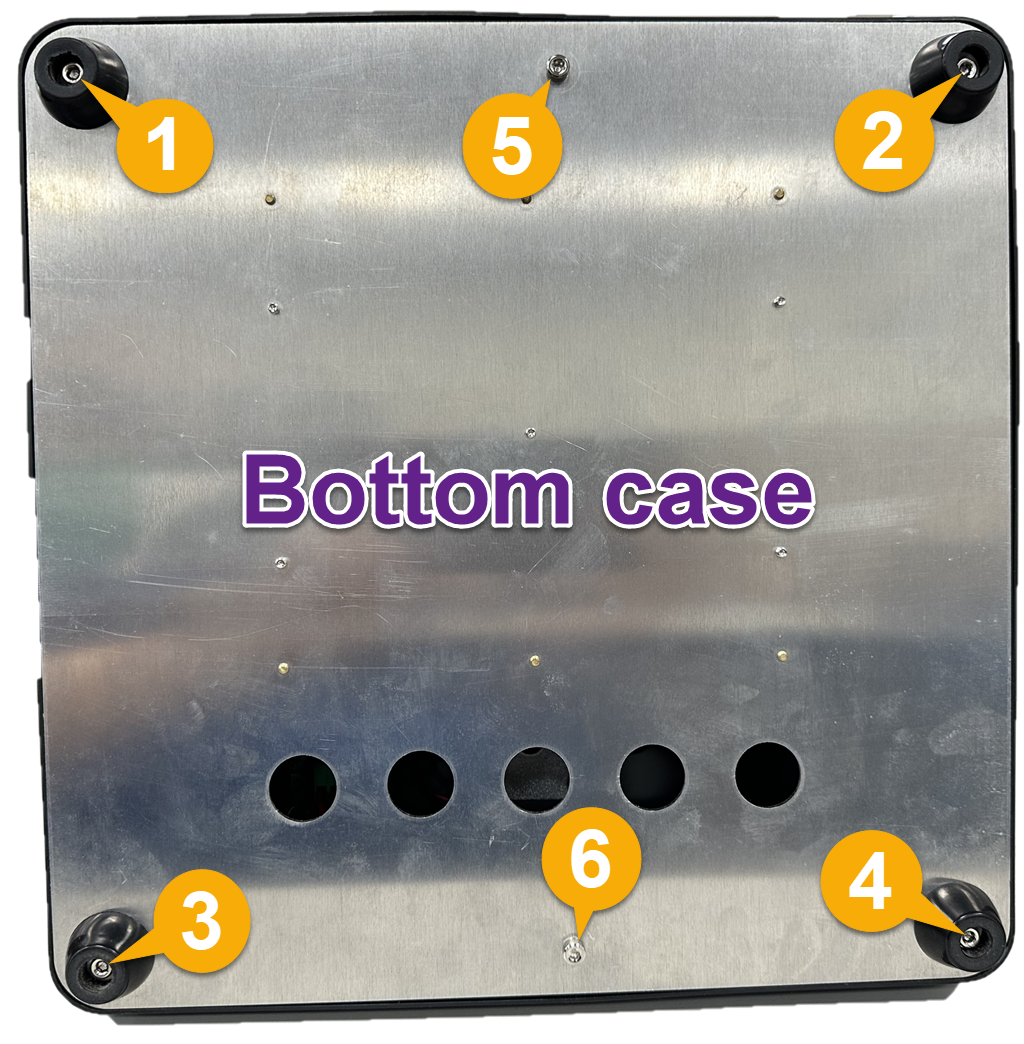

• 松开底部机壳上的 6 颗螺丝，然后打开机壳。

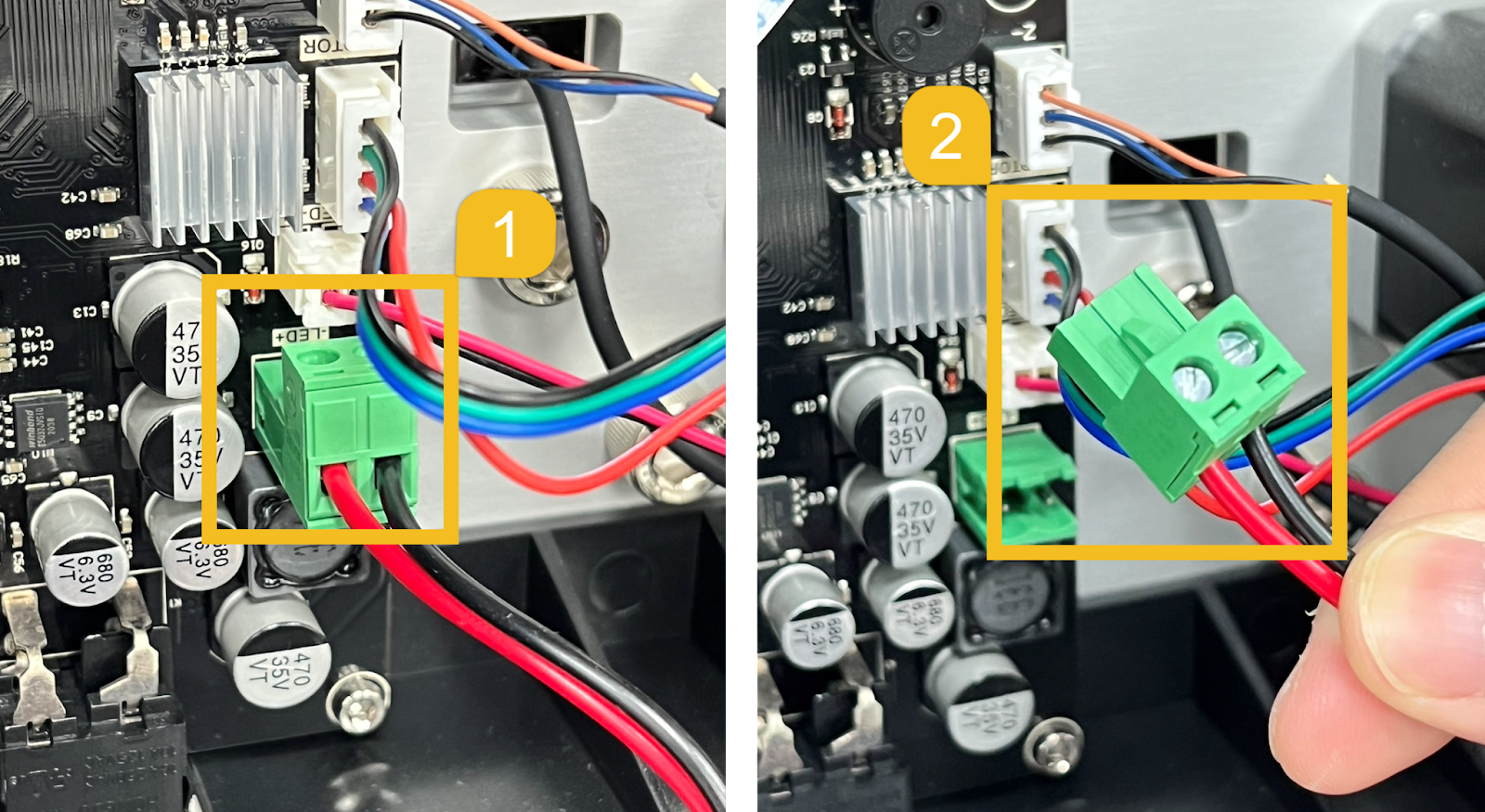

• 拔下 LED 端子并移除底部机壳。

断开马达部件

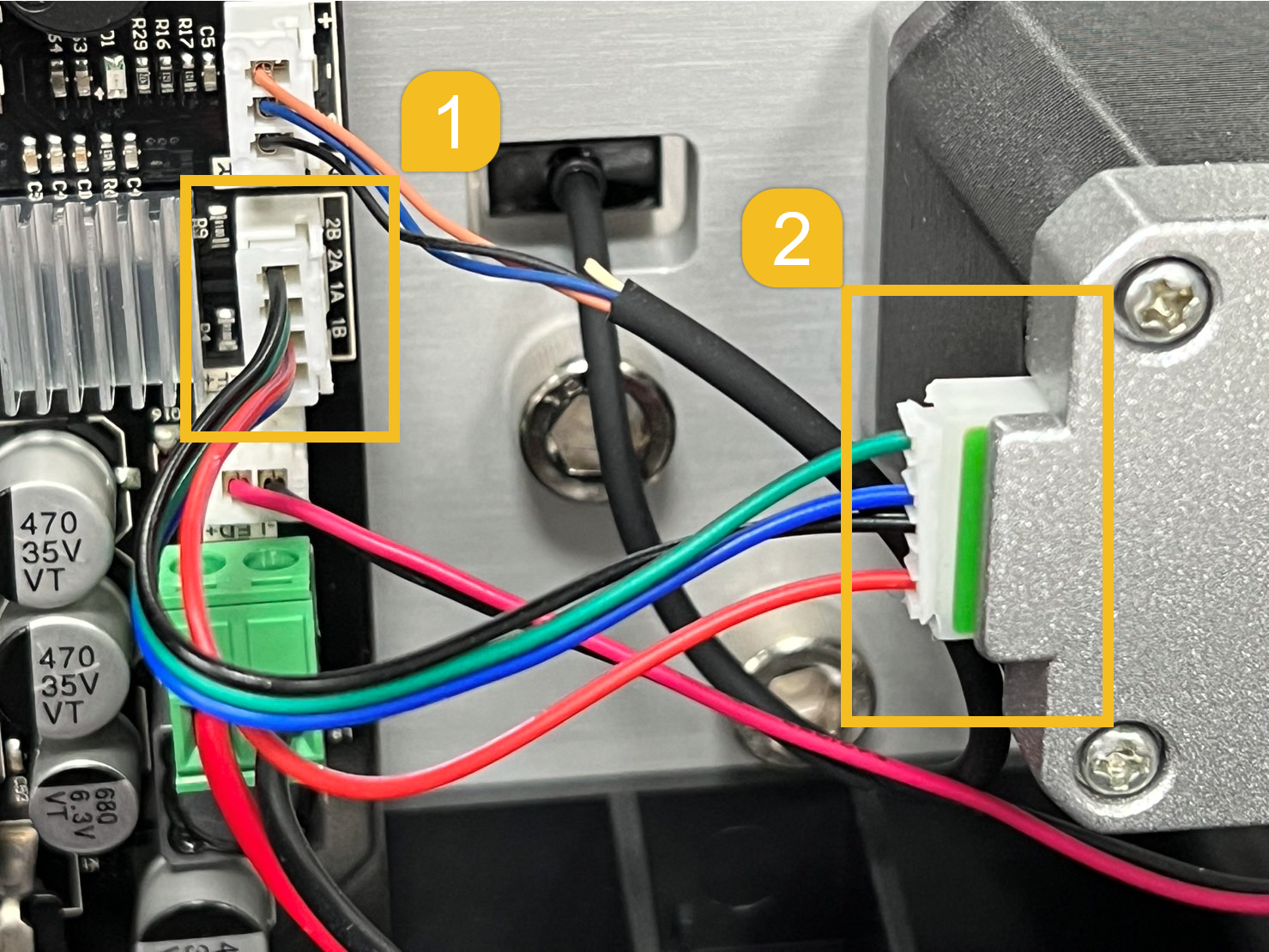

• 拔下马达连接器的两端。

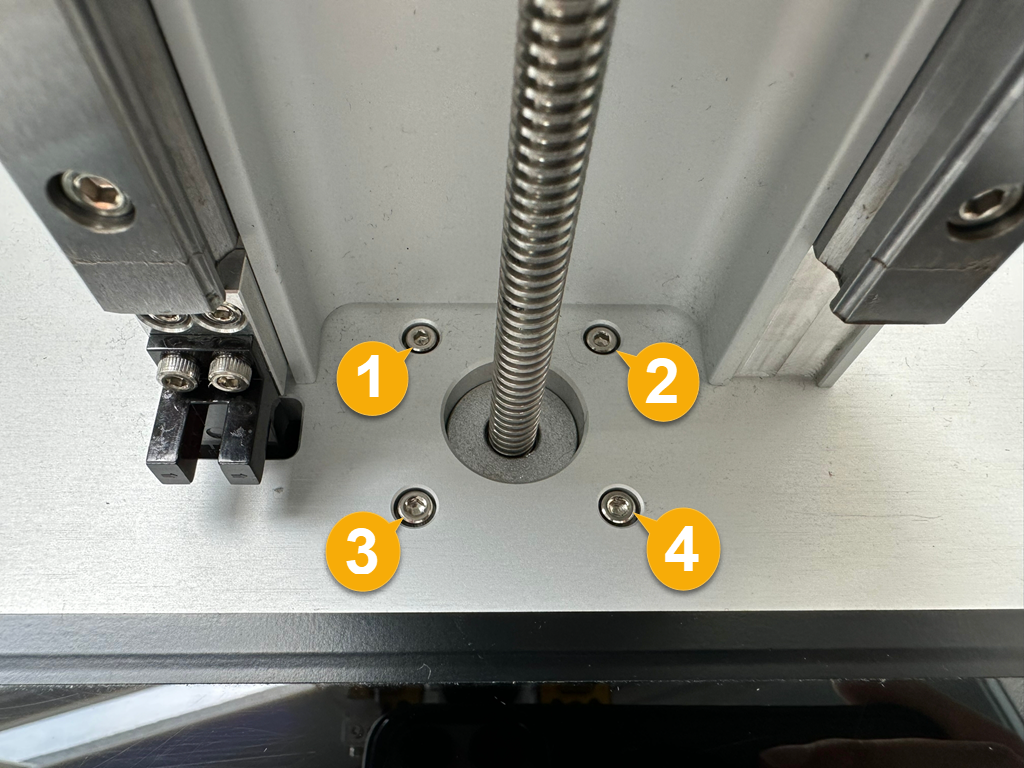

• 松开连接到马达的平台上的 4 颗螺丝。



移除 Z 轴

• 将 Z 轴从打印机中取出。

2.安装新的 Z 轴

放置新的 Z 轴

• 将新的 Z 轴放置在打印机内部的位置。

固定马达部件

• 松紧连接到马达的平台上的 4 颗螺丝。
• 将 LED 端子连接到主板。
• 将马达端子连接到马达上。

重新组装底部组件

• 安全地重新安装底部机壳并将打印机竖立起来。
• 移除滑轨上的胶带。

固定 T 形板

• 放置 T 形板并将新的螺丝顺时针旋转以固定它。
• 松紧 4 颗螺丝并将 T 形板固定在滑轨上。

最后步骤

• 安装位于顶部的金属块。
• 安装载台、料槽和 UV 遮光罩。

验证新 Z 轴的功能

• 进行 Z 轴校准，以查看 Z 轴是否正常移动。

联系客服

根据以上的指示，您可以为您的 Sonic Mighty 4K 安装新的 Z 轴。如果在执行步骤时遇到任何问题，请联系 Phrozen 客服 或 授权经销商 以获得进一步的协助。在联系 Phrozen 客服时，请提供一些照片或视频来说明问题。
