[Sonic Mighty 4K] 更换LED

LED 是打印机通过 LCD 投射 UV 光，固化树脂的部件。 LED 可能需要在一段时间后更换。在下面的文章中，我们将文章分为两部分：拆卸旧的 LED 和安装新的 LED。

本文以 Sonic Mini 4K 为例。如果您使用其他打印机，您仍然可以将此作为参考。

1.拆卸旧 LED

初始准备工作

• 移除UV遮光罩、料槽和载台。

Z 轴调整

• 确保 Z 轴上的载台完全抬升。如果没有，请点击工具，手动连续点击往上10mm 按钮几次。

关机并拔掉电源插头

• 关闭打印机并拔掉电源插头。

检查 LED 灯板

• 翻转打印机并使用工具箱中附带的 M3 六角扳手拆下打印机底座。

拔除 LED 端子

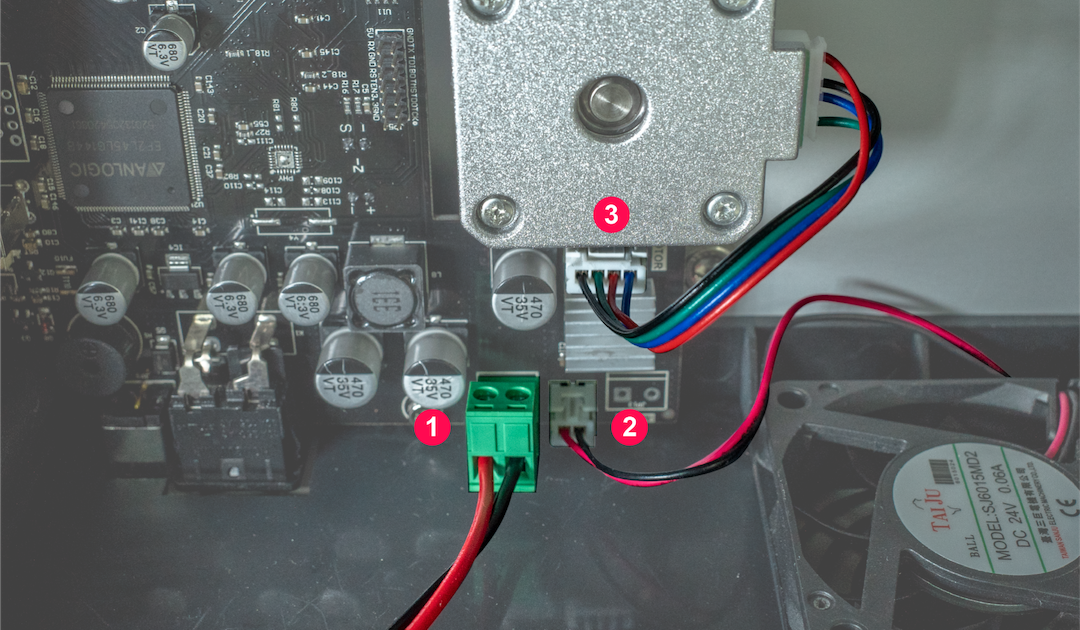

• 从主板上拆下 LED 端子。

拆卸 LED 灯板

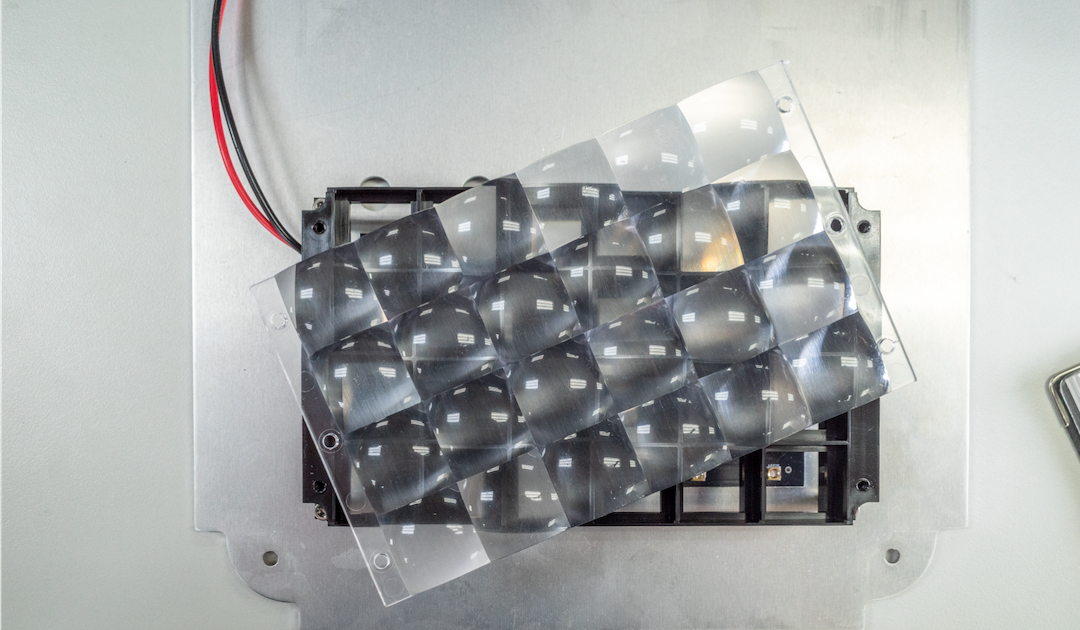

• 使用 M2.5 六角扳手逆时针转动松开固定 LED 镜片和下方 LED 灯板螺丝。

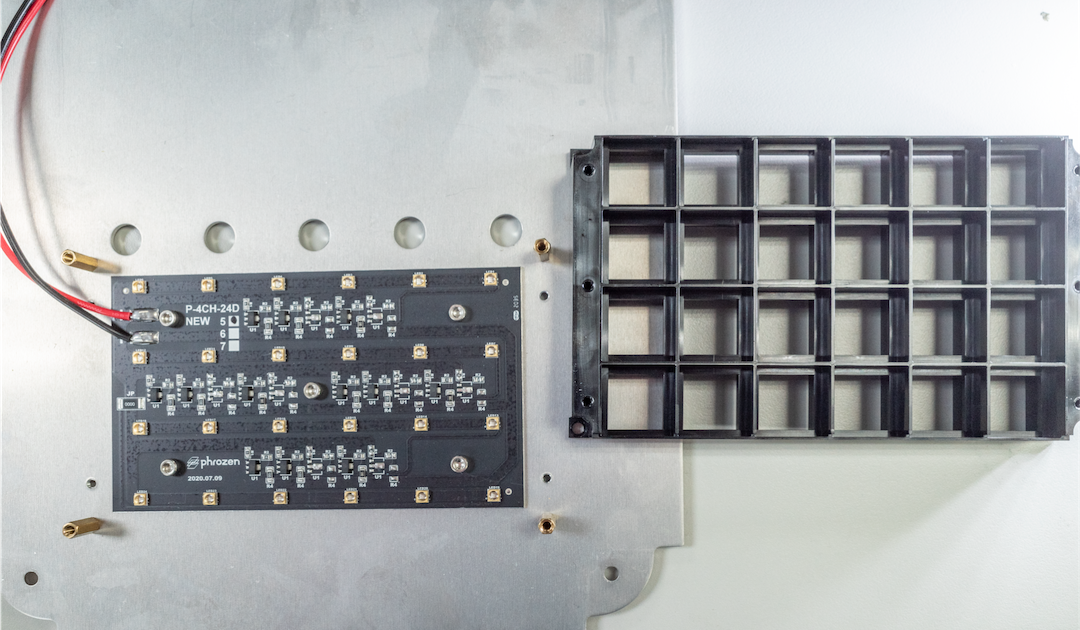

• 将 LED 灯板从金属板上取下。

警告：请勿拆卸Z轴限位传感器，否则可能对 Z 轴造成严重损坏。

2.安装新的 LED

安装新的 LED 灯板

• 将 LED 灯板放在位并紧固螺丝以固定。
• 重新锁上 LED 光导和 LED 镜片。
• 将 LED 端子重新连接到主板上。

固定底部

• 将底版放回打印机上并锁紧螺丝。
• 将打印机置回直立位置。

验证LED的功能

• 插入电源线并打开打印机。
• 执行 LCD 测试以确保 LED 正常运作。

联系客服

按照以上指示，您可以为您的 Sonic Mighty 4K 安装新的 LED。如果在操作过程中遇到任何问题，请联系 Phrozen 客服 或 授权经销商 寻求进一步的协助。在联系 Phrozen 支持时，请提供一些图片或视频以说明问题。
