[Sonic Mini] 更换Z轴

欢迎使用 Sonic Mini 的 Z 轴更换的指南。Z 轴是一个重要的组件，它使打印机能够将载台上下移动，从而在打印过程中实现精确的离型。随着时间的推移，Z 轴可能会磨损或损坏，导致位移或打印不均匀等问题。

在本指南中，我们将引导您逐步更换 Sonic Mini 的 Z 轴，确保您的打印机运行良好，并生产出高质量的打印件。

1.移除旧的Z轴

初始准备工作

• 关闭打印机并拔掉电源线。

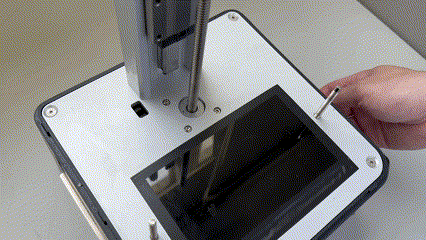

• 移除UV遮光罩、载台和树脂槽。
• 将打印机放在平坦的表面上。

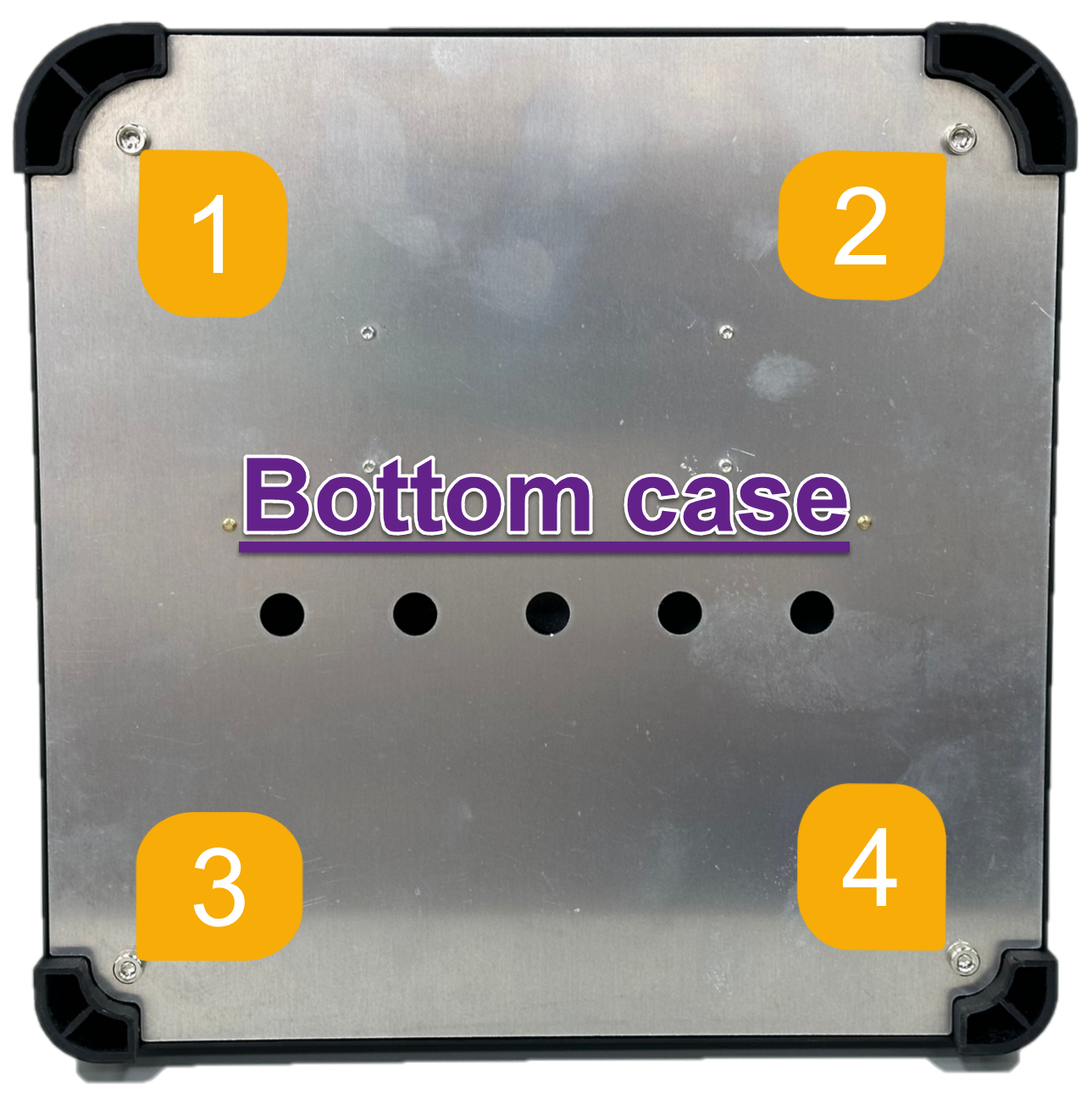

• 松开底座上的4颗螺丝，然后打开机壳。



拆卸T型板

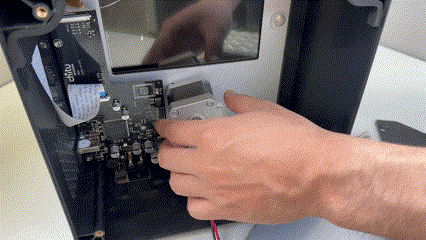

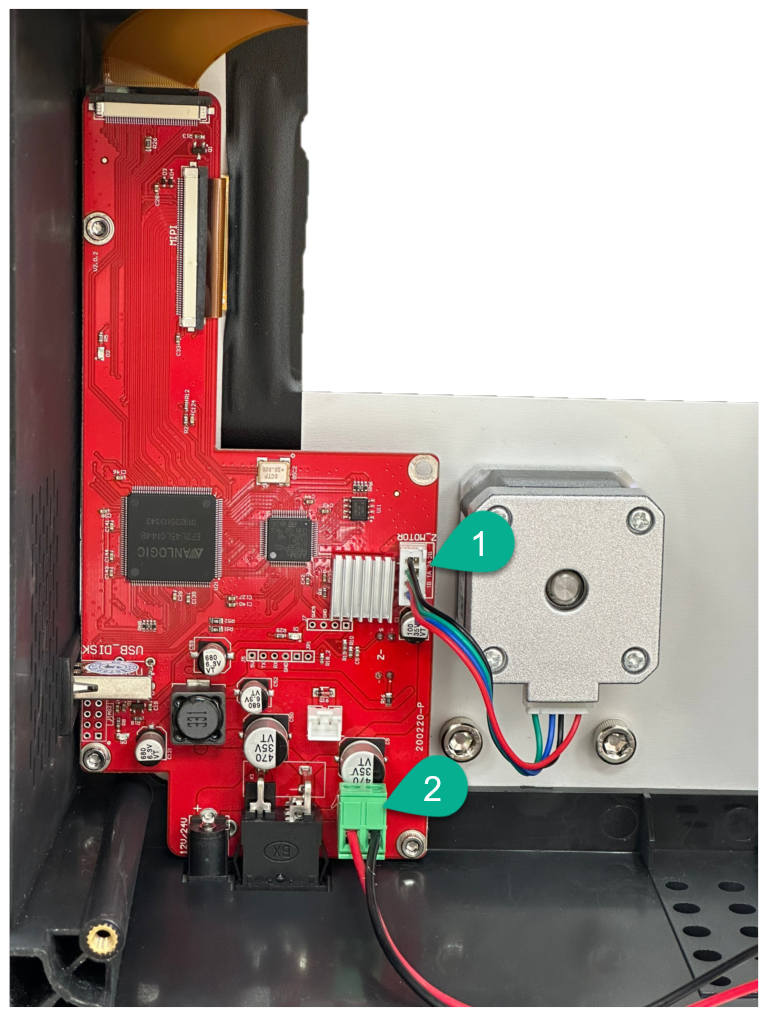

• 拆下与主板相连的①马达端子和②LED端子。

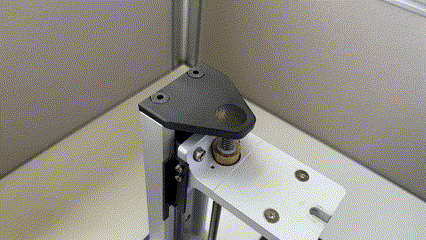

• 拆下并移除顶部的塑料板。

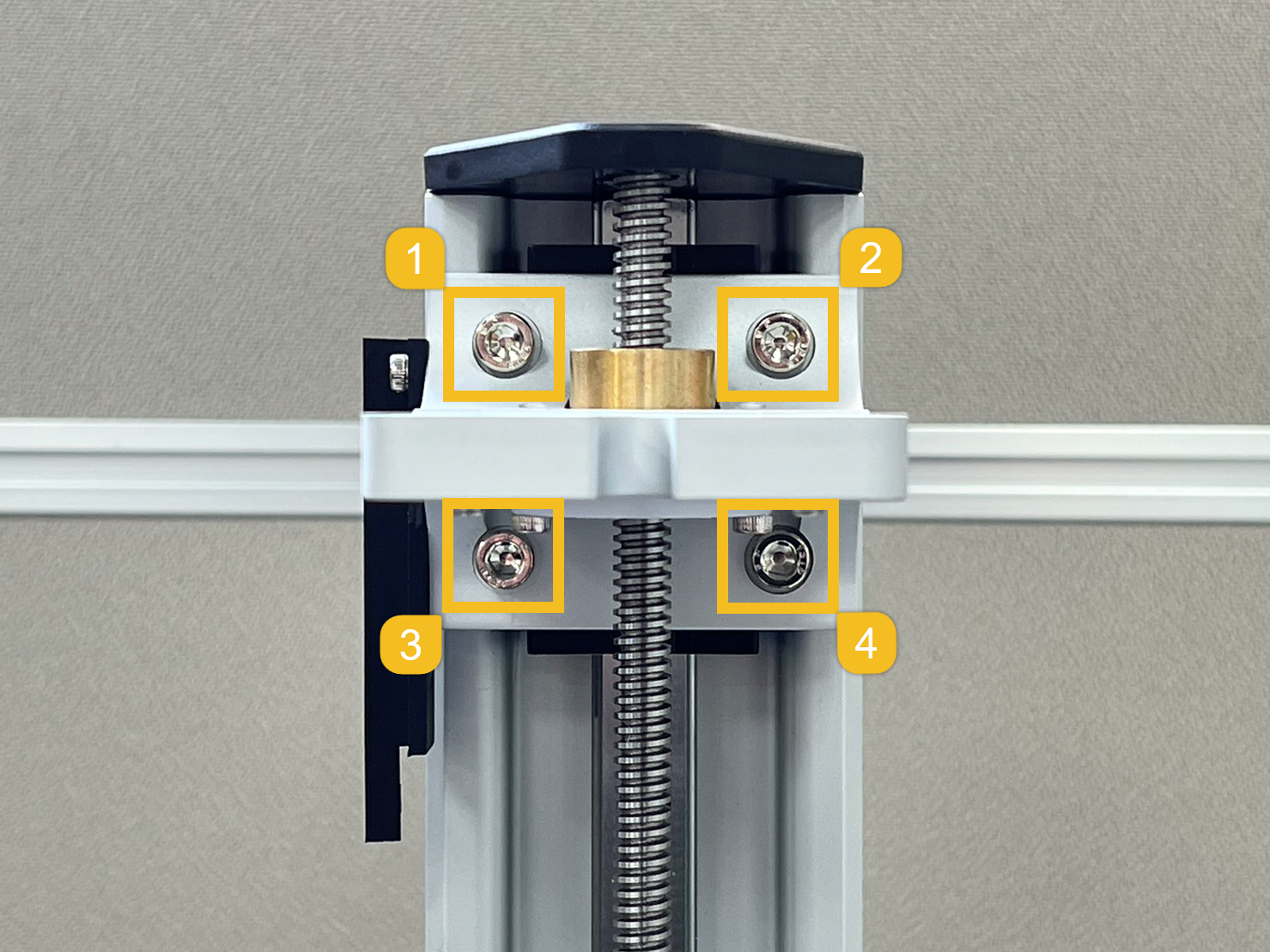

• 松开固定T型板的4颗螺丝，并将滑轨下降，以防止其滑脱。

注意：不要将滑轨从轨道上移开，以免损坏Z轴。

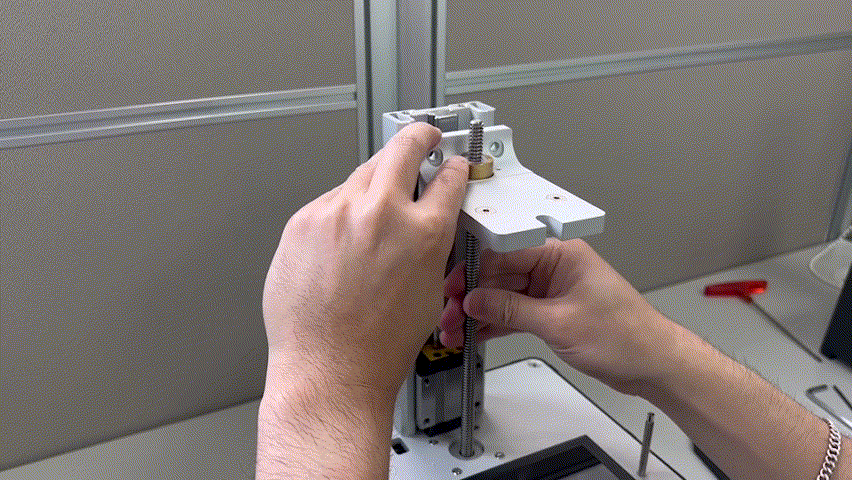

• 将螺杆逆时针手动旋转以提高T型板。
• 当T板几乎到达顶部时，按下并转动螺丝以防止套筒弹出。

移除旧的Z轴

• 松开连接到马达的平台上的4颗螺丝。



• 将Z轴从打印机中取出。



2.安装新的Z轴

放置新的Z轴

• 将新的Z轴放置在打印机内的正确位置。

固定马达组件

• 将连接到马达的平台上的4颗螺丝紧固。
• 将LED端子连接到主板。
• 将马达端子连接到马达上。

重新组装底部组件

• 重新安装底座并将打印机直立。
• 移除滑动导轨的胶带。

固定T板

• 将T板放置好，然后将新的导螺杆顺时针旋转以固定在原位。
• 紧固4颗螺丝，将T板固定在滑动导轨上。

最后步骤

• 安装顶部的金属块。
• 安装载台、树脂槽和UV盖。

验证新Z轴的功能

• 进行Z轴校准，检查Z轴是否正常移动。

完成以上检查后，若问题仍然持续存在，请联系我们的客户支持团队寻求进一步协助。在与我们联系时，请提供Z轴马达端子连接主板的照片/视频以及Z轴运动的视频。

联络客服

按照上述说明，您可以为您的 Sonic Mighty 4K 安装一个新的Z轴。如果在进行操作过程中出现任何问题，请联系 Phrozen客服 或 授权经销商 寻求进一步协助。在联系 Phrozen 客服时，请提供一些能清楚说明问题的照片或视频，以便快速解决问题。
