[Sonic Mini] 更换 LCD

LCD 是光固化打印机的重要组件。它负责在 LED 灯板通过投射UV光线来固化树脂并生成每一层的图像。

由于 LCD 是消耗品，可能需要在一段时间后进行更换。当 LCD 屏幕损坏或异常时，可能会导致打印质量降低或打印失败。因此，更换 LCD 是确保您的打印机持续性和准确性的必要步骤。

有关如何更换 Sonic Mini 打印机中的 LCD 的说明，我们建议观看我们的教学视频：Sonic Mini - LCD 更换。

1.移除旧的LCD

准备打印机

• 关闭打印机并拆下UV遮光罩、载台和树脂槽。
• 小心将打印机放在平坦的表面上。

打开底部机壳

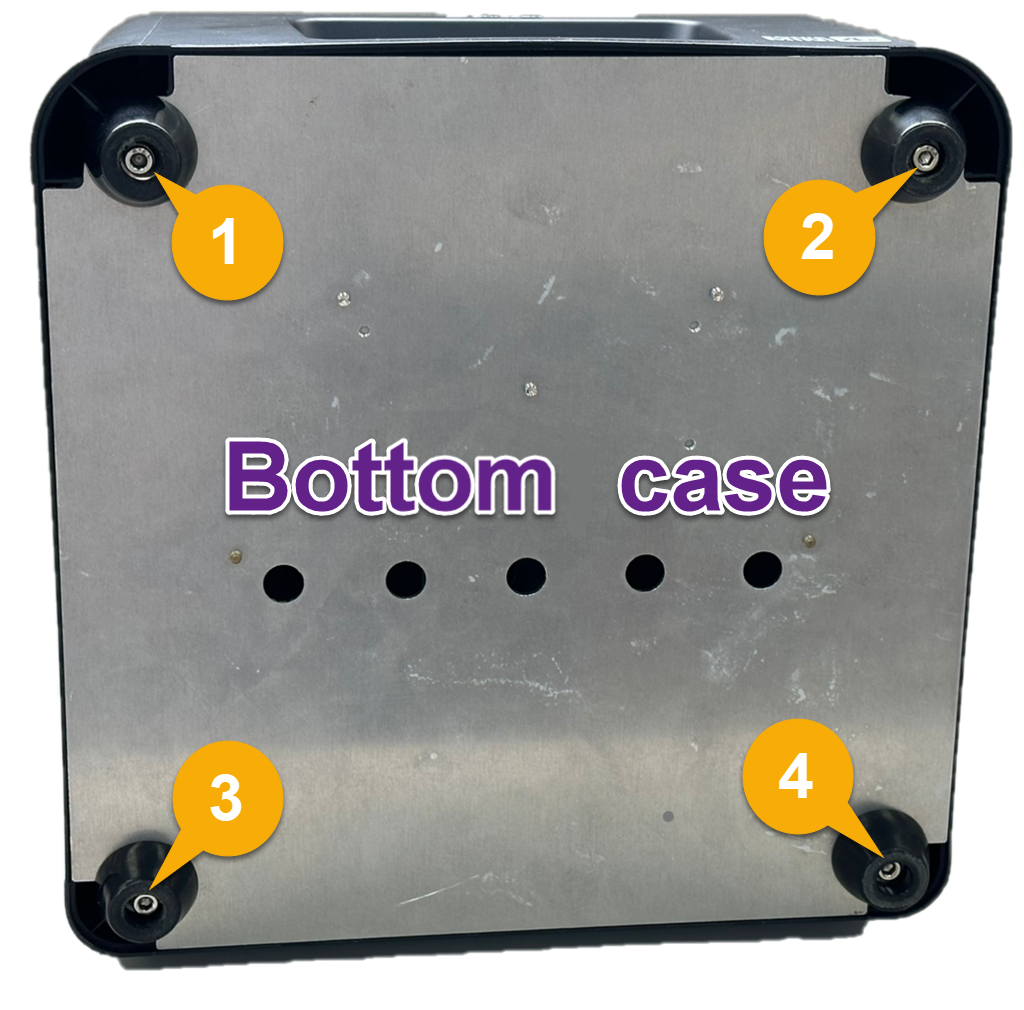

• 松开底部机壳上的4颗螺丝，然后打开机壳。

拔除端子

• 轻轻拔掉LED连接器并拆下底部机壳。

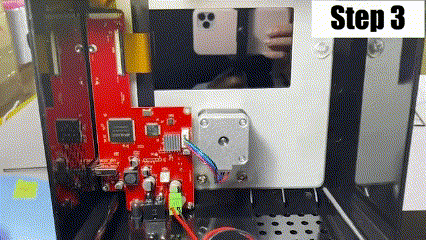

• 按下两侧的夹子以解锁排线，并拆下连接到主板的排线。

移除旧的LCD

• 将打印机竖立起来。

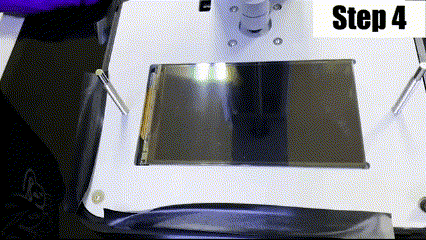

• 拆下LCD周围的胶带。

• 小心取下LCD。



2.安装新 LCD

安装 LCD 前的准备

• 将 LCD 排线穿过插槽。
• 将新的 LCD 放在凹槽上。

固定新的 LCD

• 在新 LCD 的边缘贴上胶带。
• 将打印机放在平坦的表面上。

连接排线

• 将排线重新连接到 LCD 的转接板上，并将板子固定好。
• 重新连接 LED 端子到主板。

完成安装

• 重新安装底部机壳。
• 将打印机竖立起来，并打开打印机。

验证新 LCD 的功能

• 执行 LCD 测试，以确保 LCD 正常运作。

注意：更换打印机 LCD 后，请重新校准您的 Z 轴。

联系客服

按照上述说明，您可以为您的 Sonic Mini 安装新的 LCD。如果在操作过程中出现任何问题，请联系 Phrozen 客服 或 授权经销商 寻求进一步帮助。在联系 Phrozen 客服时，请发送一些关于问题的照片或视频，以便快速解决问题。
