[Sonic Mega 8K V2] 检查LED

教学视频

如果您发现 Sonic Mega 8K V2 打印机的 LCD 变暗或无法点亮，可能是 LED 出现问题。本文将指导您如何检查设备的 LED，以确定 LED 是否正确连接或已经烧坏。

1. 目视检查 LED 灯板 注意：请勿直视紫外线，以免眼睛不适。

进行 LED 灯板的目视检查可以帮助识别任何故障的 LED。

开启电源做好准备

• 插入电源线并开启打印机。
• 在 LCD 屏幕上放几张 A4 纸，以便更容易发现任何故障的 LED。

运行料槽清洁功能并确认功能正常

• 在触控​​面板上，单击工具 > 清理料槽。

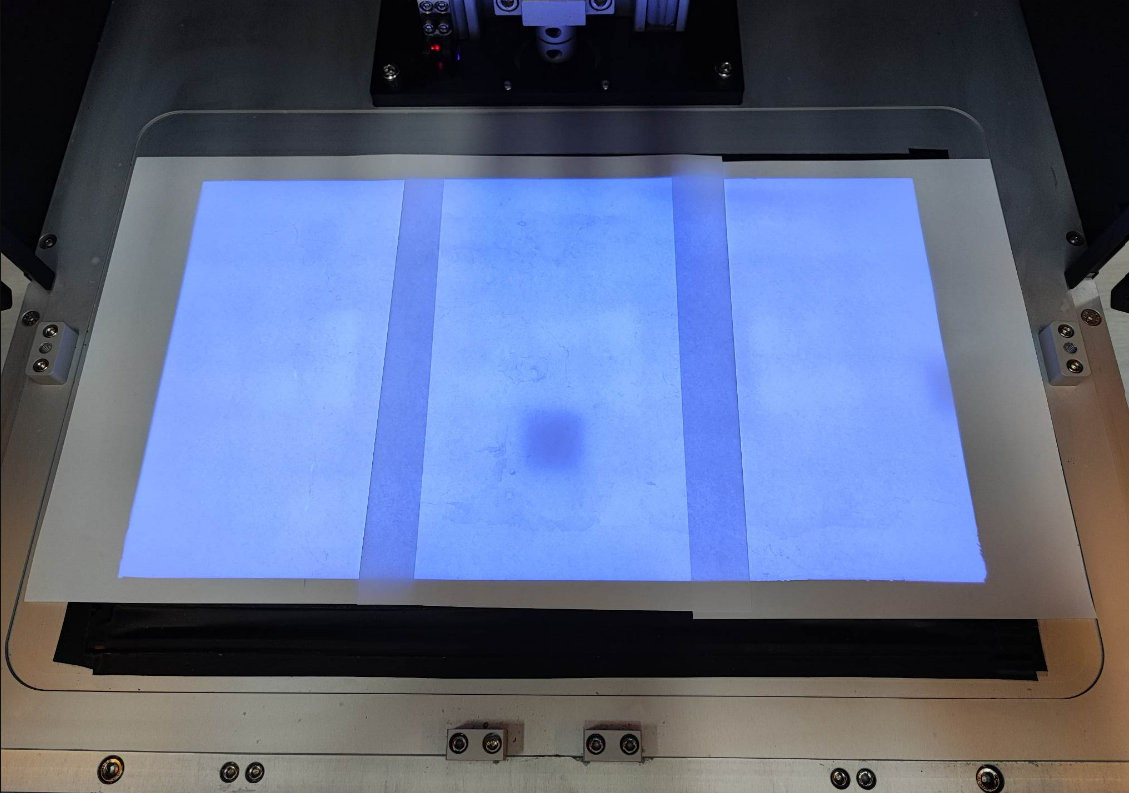

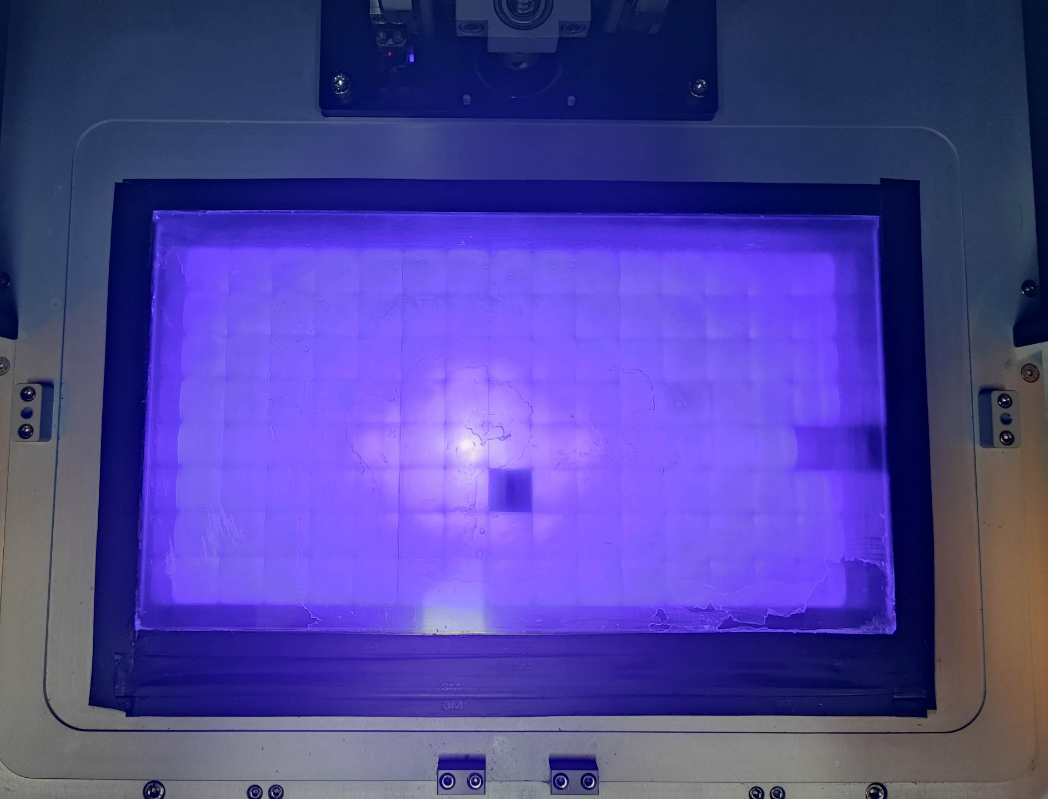

• 检查 LED 灯板是否有闪烁或 LED 不亮（请参阅下方的范例）。

注意：请勿直视紫外线，以免眼睛不适。

2.重新安装 LED 电源线

断电并准备

• 关闭打印机并拔掉电源插头。

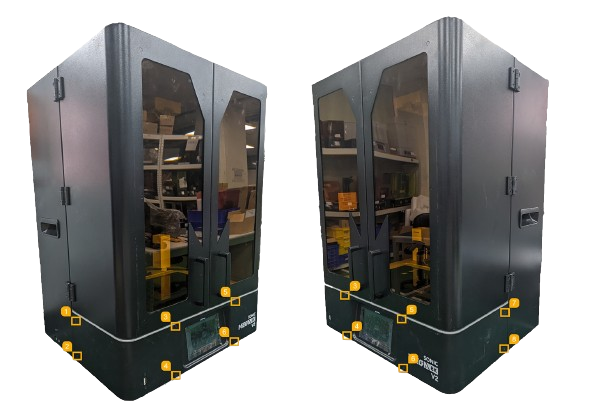

• 使用 H2 六角扳手松开前盖上的 8 颗平头螺丝。

• 慢慢拉开前盖，以避免损坏内部的连接线。.

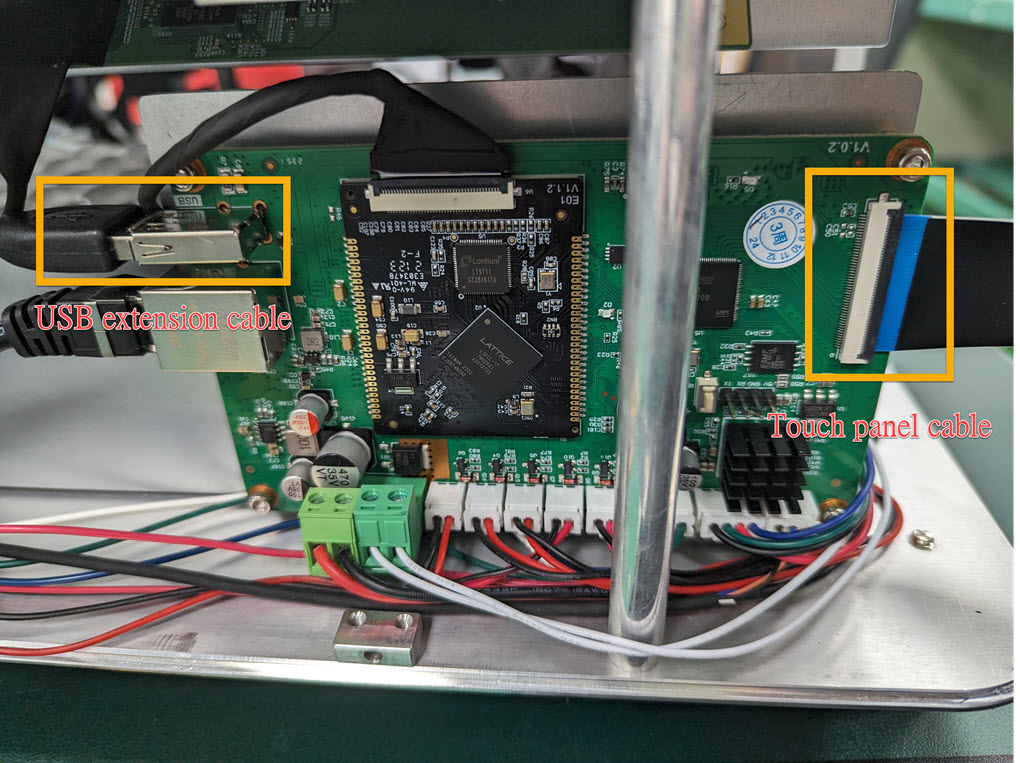

• 将前置 USB 延长线和触控面板线从主板上拔下。

• 取下前壳并将其放在一边。

拆下后盖

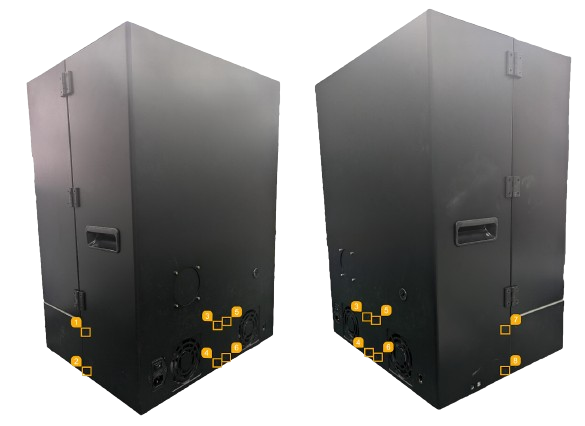

• 使用 H2 六角扳手松开后盖上的 8 颗平头螺丝。

笔记：

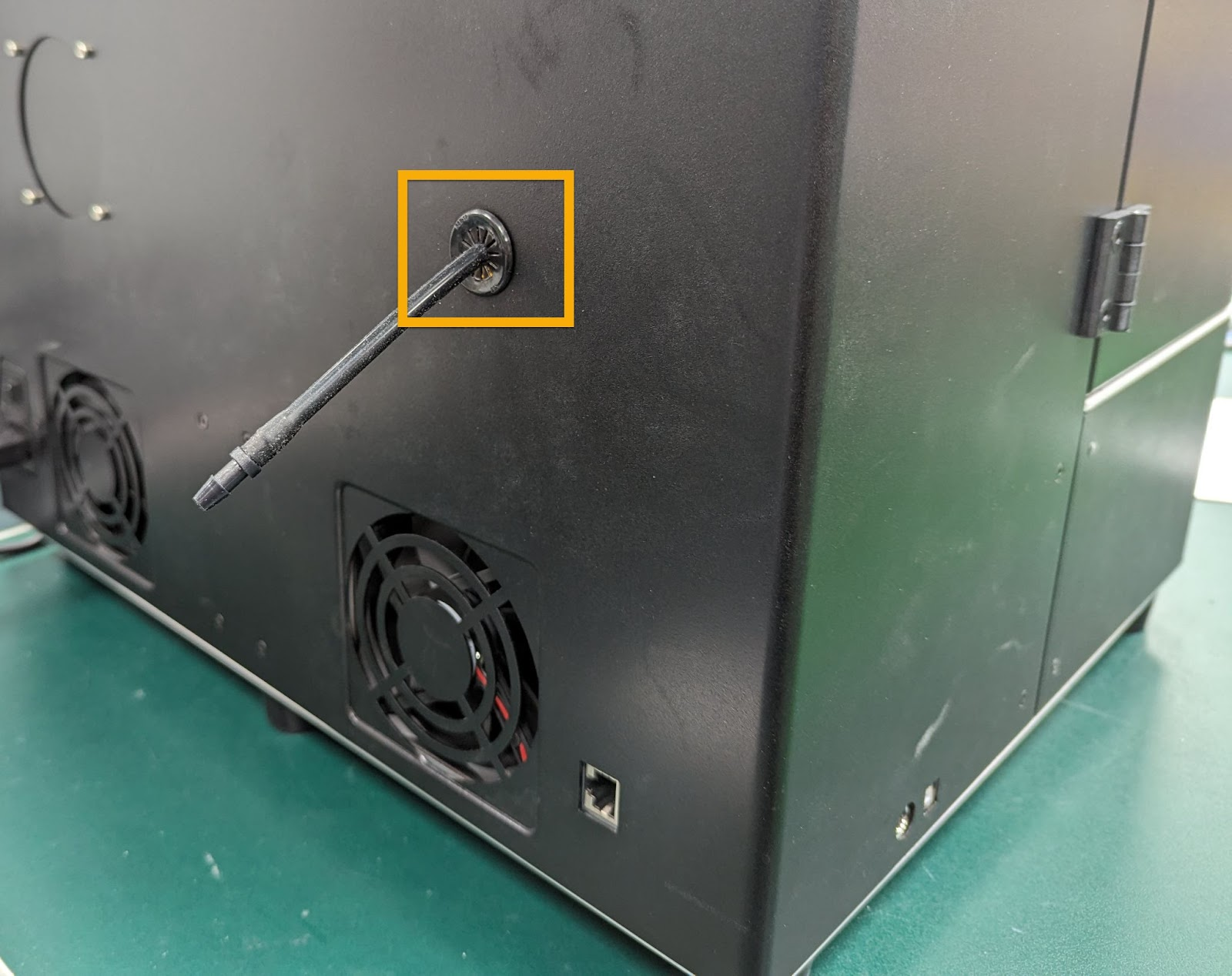

如果安装了填充管，请从打印机背面取下注料机和注料管。

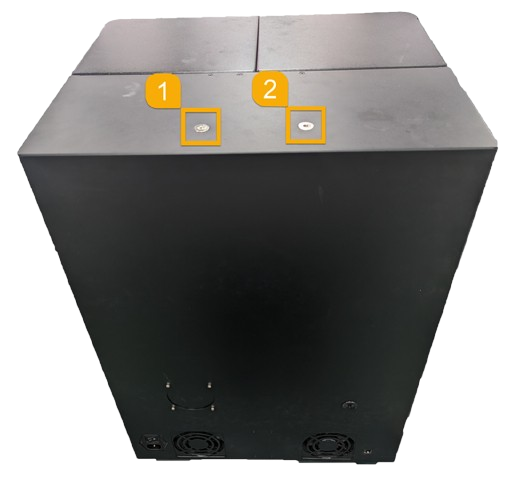

• 使用 H5 六角扳手松开顶盖上的 2 个平头螺丝。

拆下打印机的顶板

• 松开打印机平台上的 8 颗螺丝。

• 从主板上拔下 LCD 电缆。
• 断开连接到 USB 板的 2 条电线。

• 拔下自动送纸器板上的蓝色和红色端子。

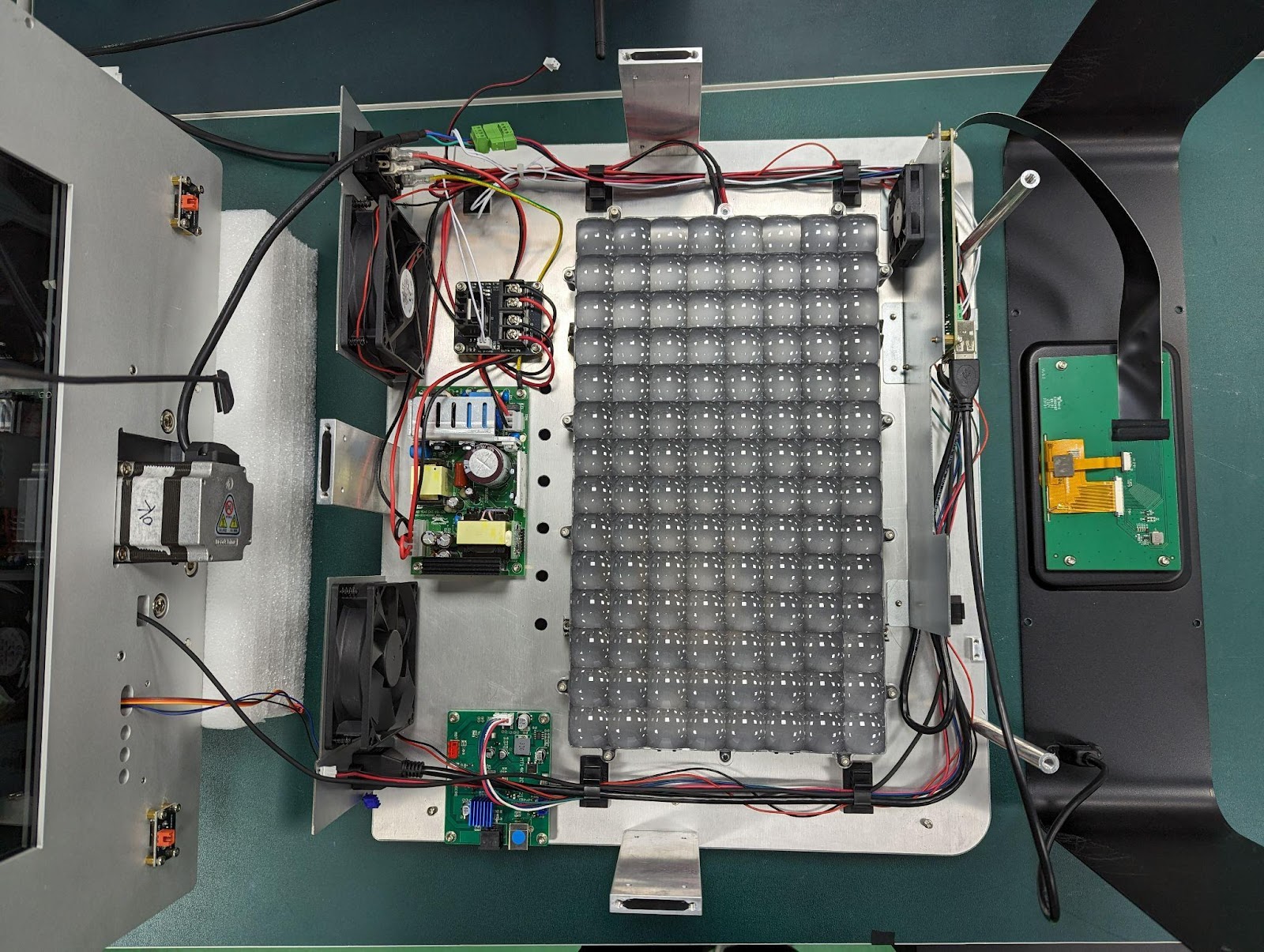

• 慢慢抬起灯板并放下。

重新连接电线

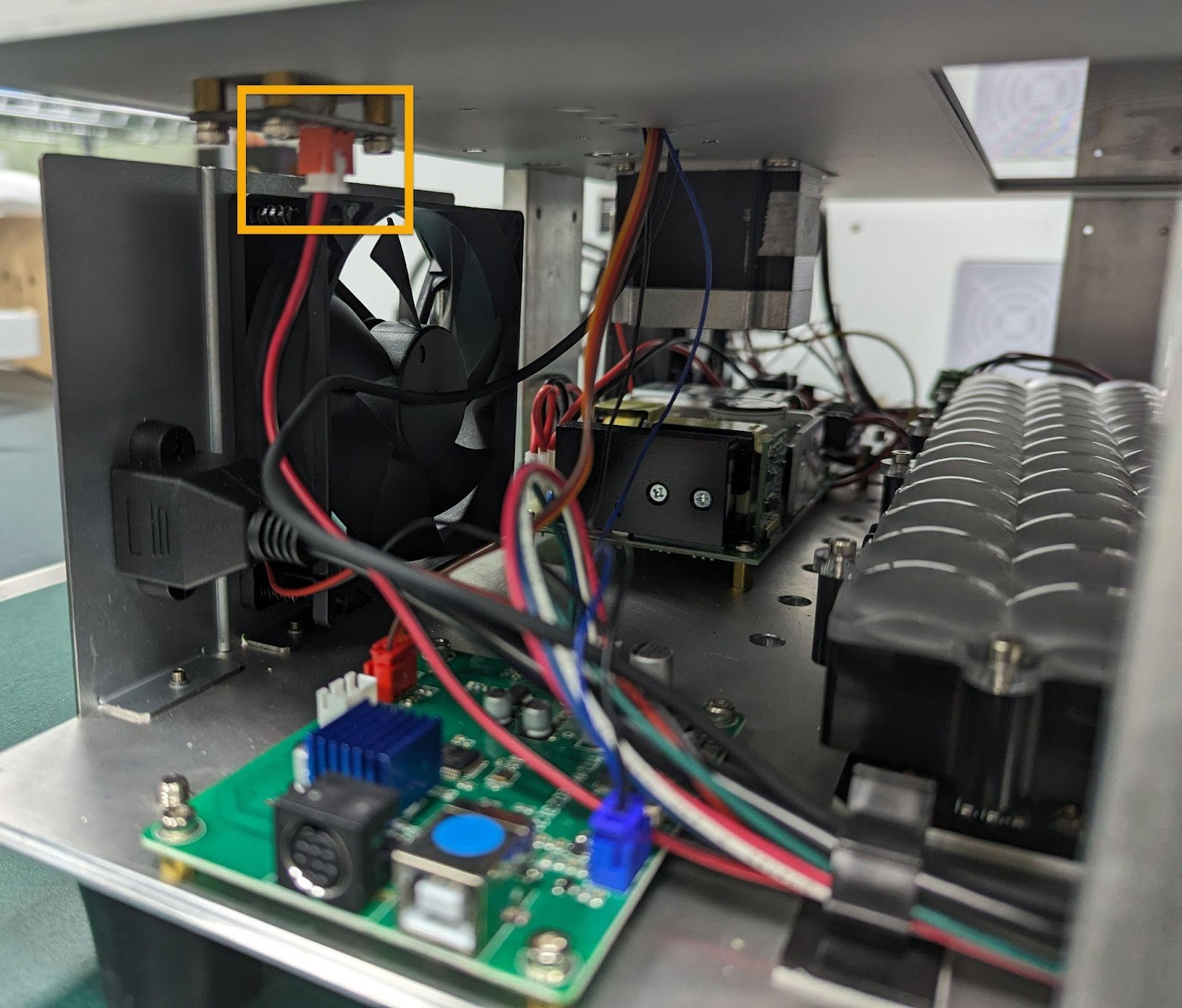

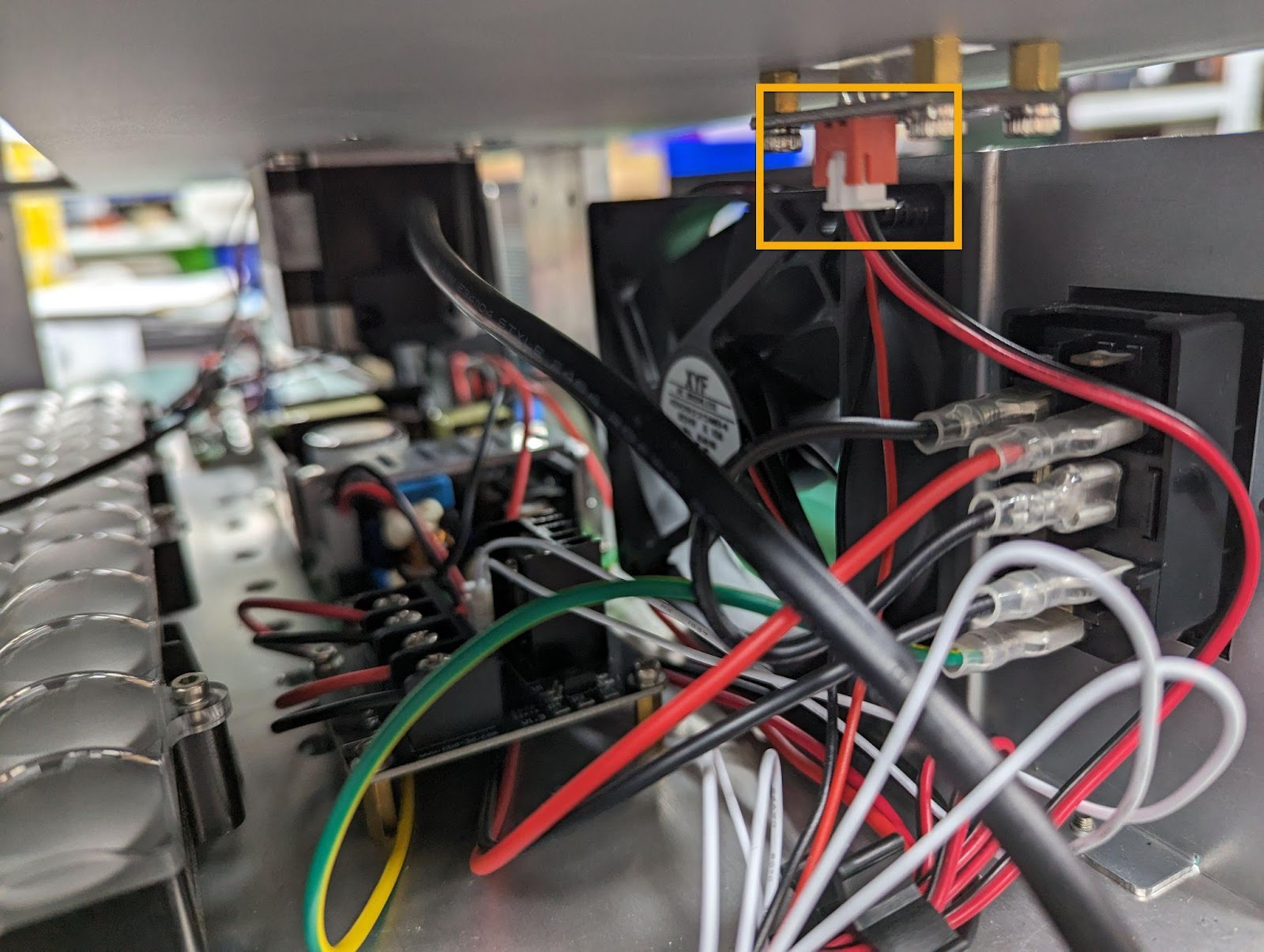

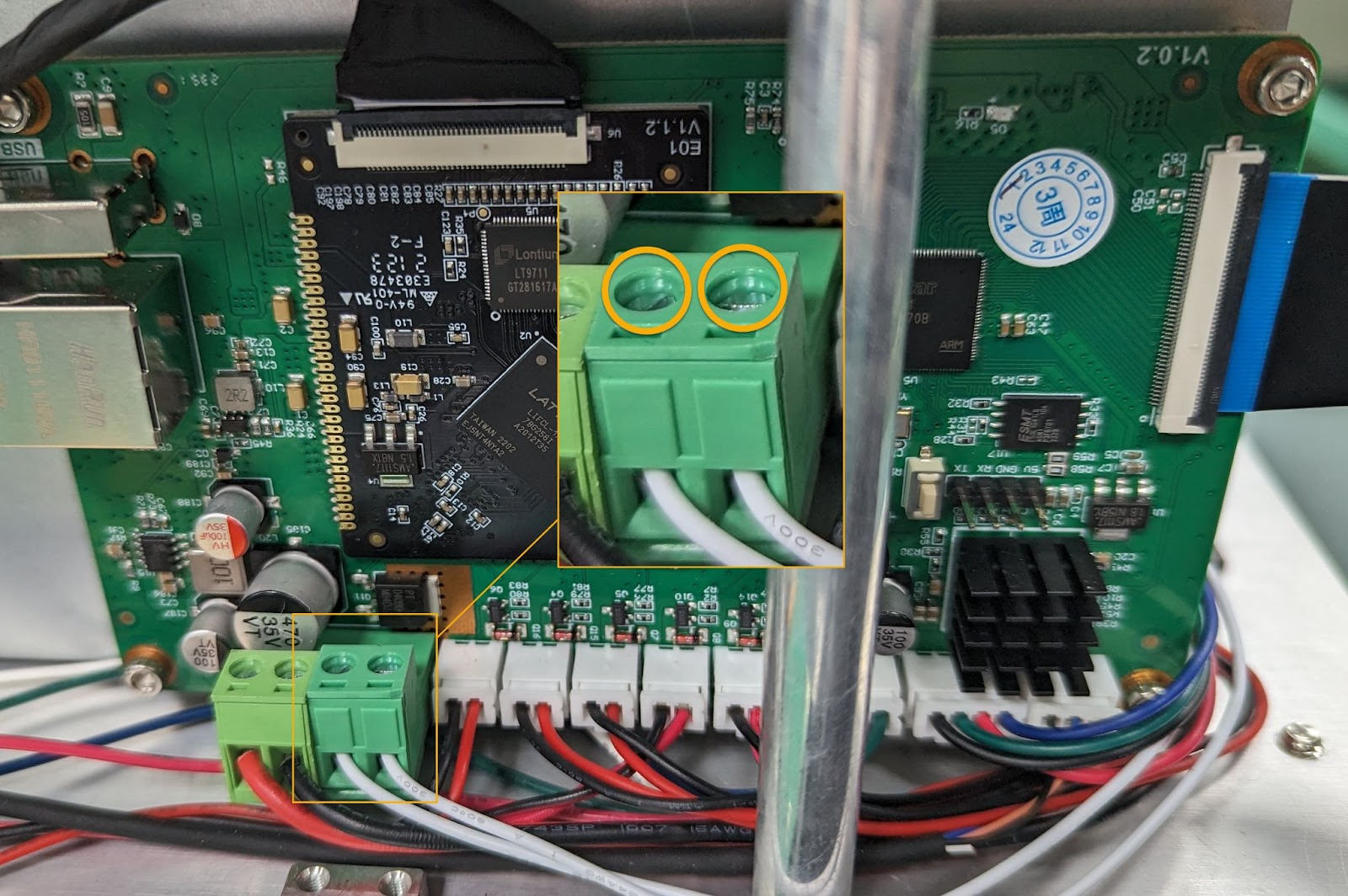

• 使用一字螺丝起子重新连接主板上的 LED 电源线。

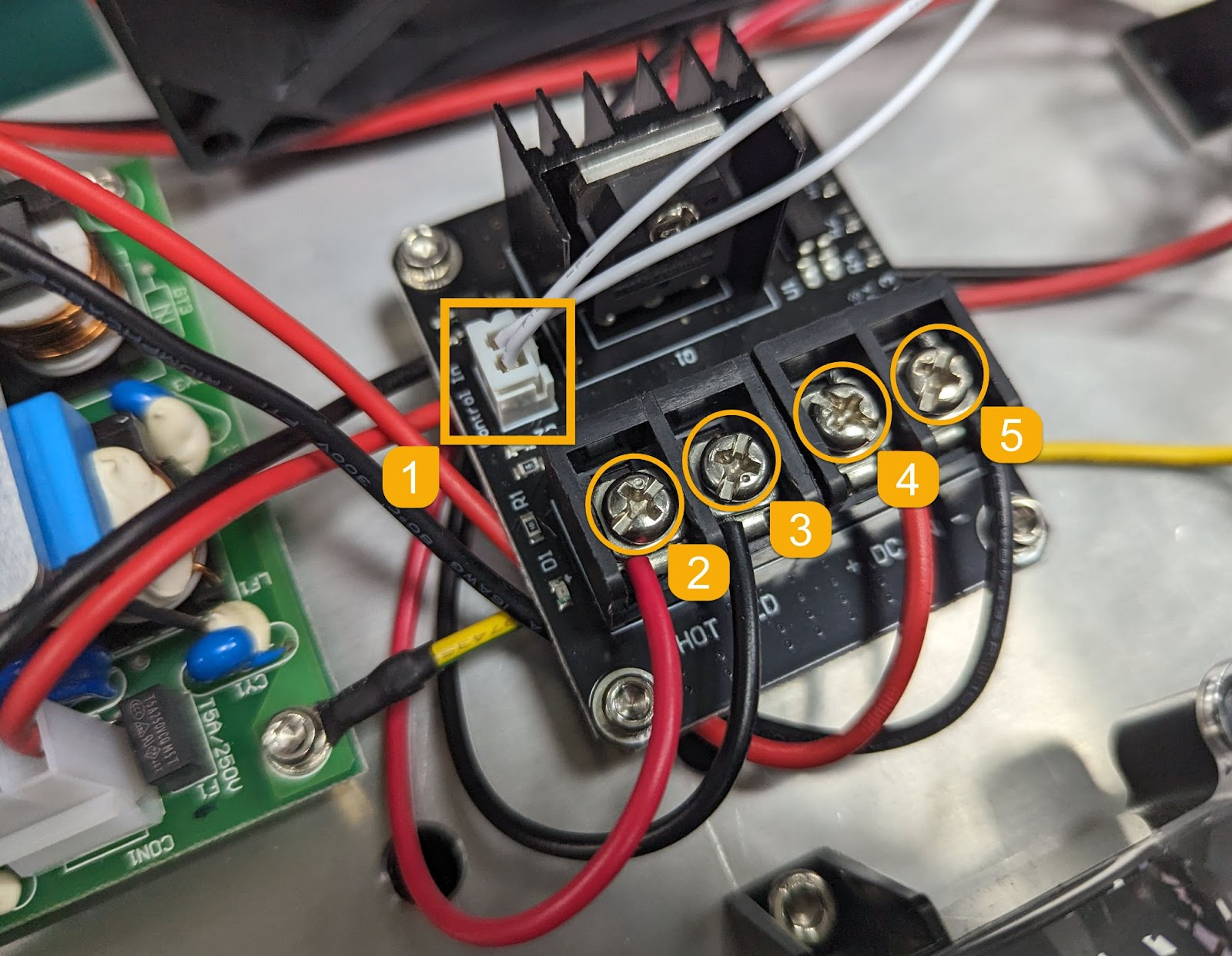

• 找到 SSR 板。

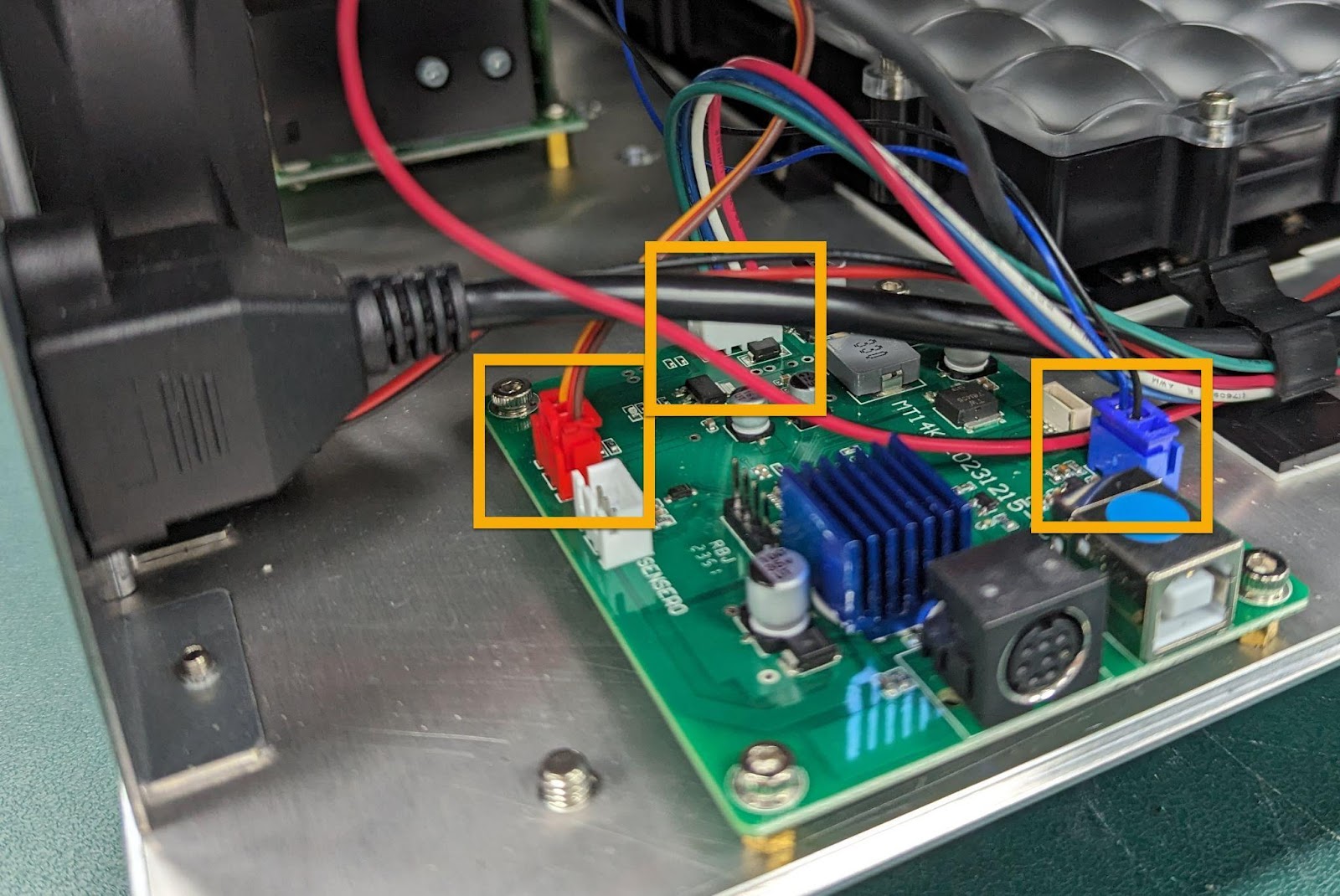

• 重新连接连接到 SSR 板的所有电线。

重新安装前盖

• 重新连接前置 USB 延长线和触控面板线到主板上。
• 确实安装好前盖。

开启打印机并执行 LCD 测试以确认是否正常运作。

• 插入电源线并开启打印机。
• 在触控面板上，点击工具，然后选择 LCD 测试或清理料槽。
• 检查 LED 是否正常点亮。

联系客服

按照上述步骤，您可以快速检查 LED 问题是否已解决或仍然存在。如果问题仍然存在，请联系 Phrozen 客服 或是 授权经销商 求进一步协助。在联系Phrozen客服时，请提供LED连接的照片以及LED测试结果的照片或视频，以便快速解决问题。
