[Sonic Mini 8K S] 更换Z轴

Z 轴是一个重要的组件，使打印机能够将载台上下移动，从而在打印过程中实现精确的分层。随着时间的推移，Z 轴可能会磨损或损坏，导致问题，如层移或打印不均匀。

在本指南中，我们将引导您完成更换 Sonic Mini 8K S 的 Z 轴的重要步骤，确保您的打印机在最佳状态下运作并生产高质量的打印。

1.移除旧的 Z 轴

取下底座

• 关闭打印机并拔掉电源
• 移除 UV 盖、树脂槽和载台
• 小心将打印机放平

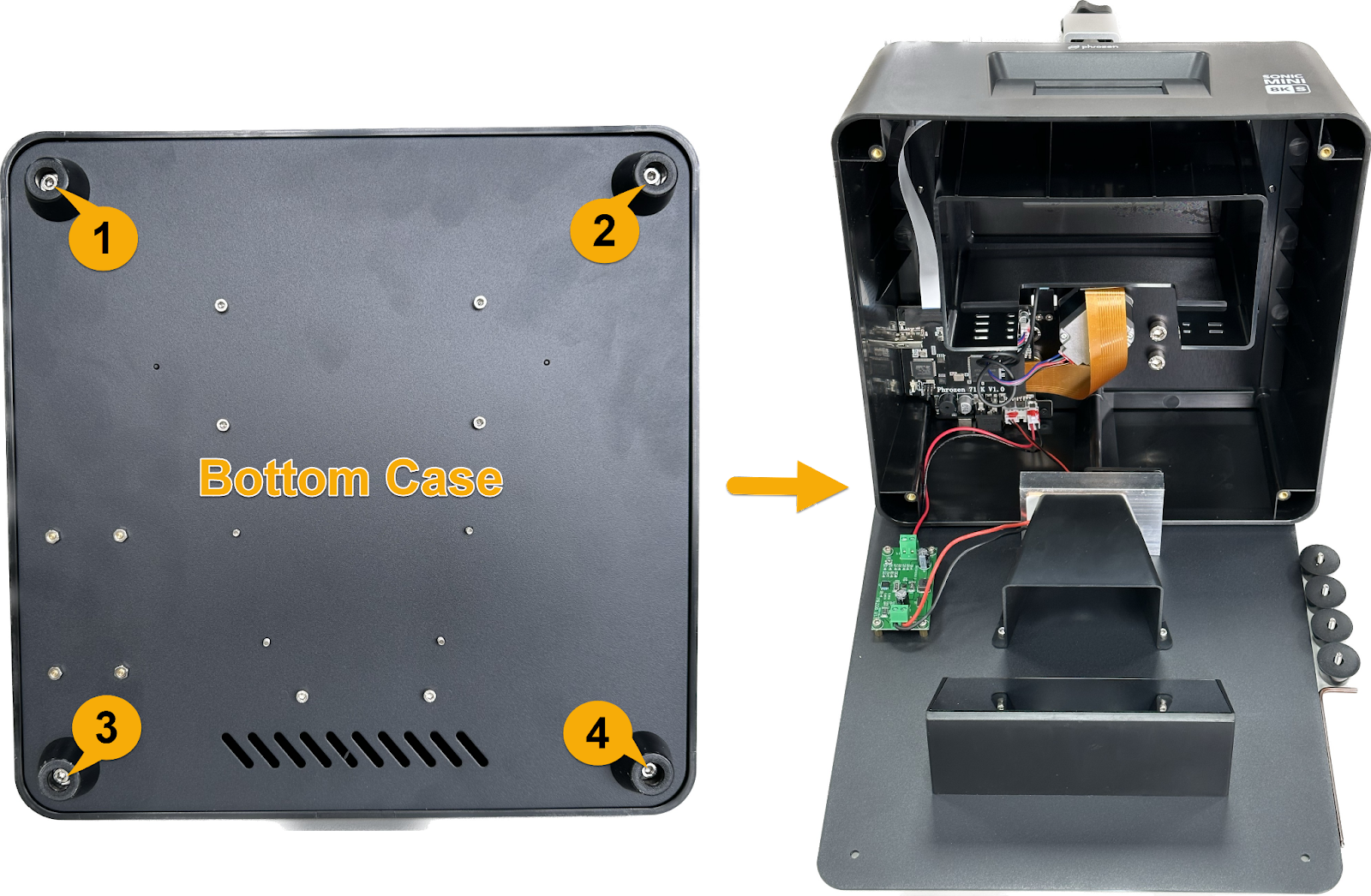

• 松开底座上的 4 颗螺丝并打开底座

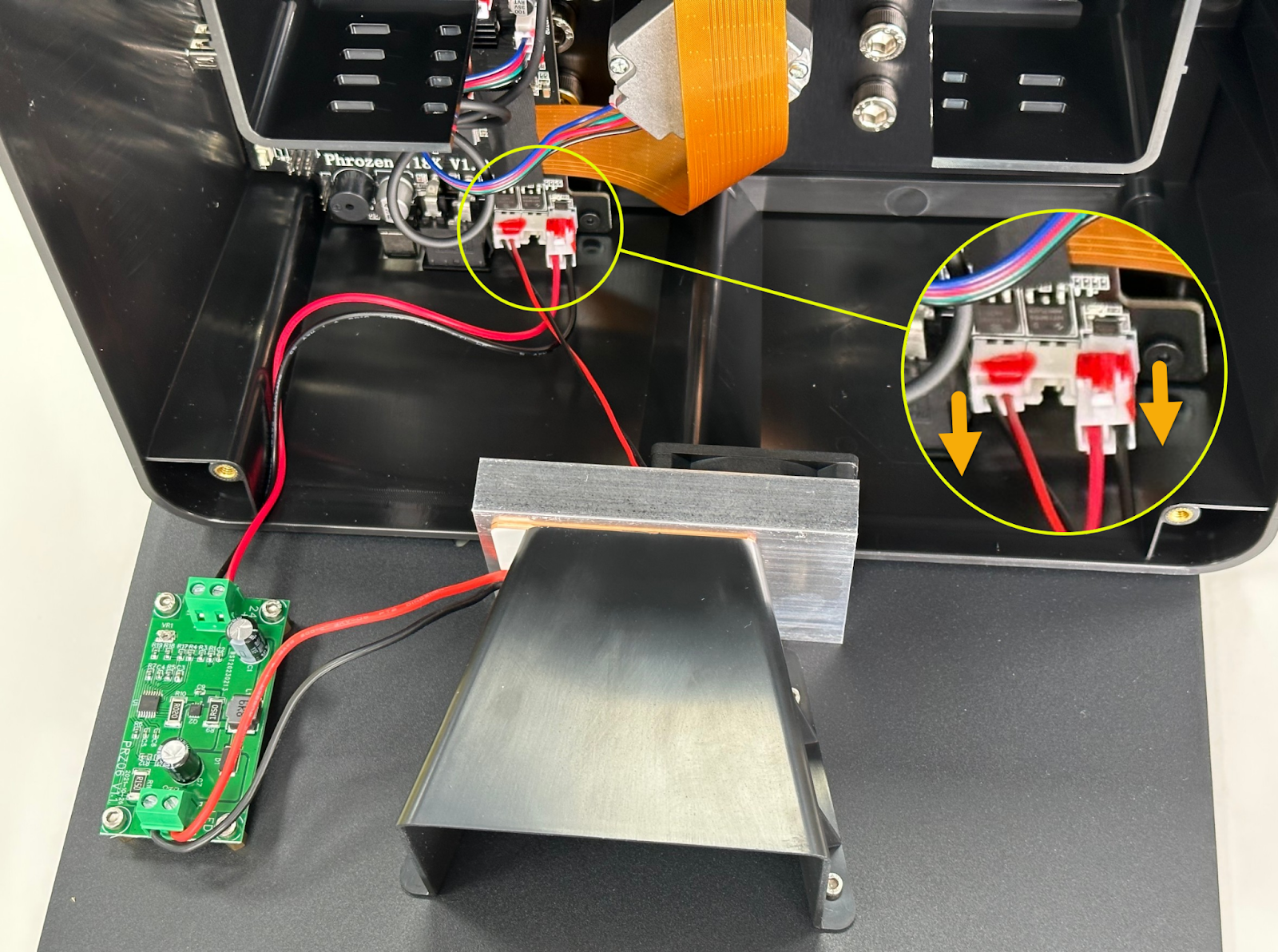

• 拔掉 LED 连接器和风扇连接器，然后移除底座

断开 LCD 扁平电缆和马达扁平电缆

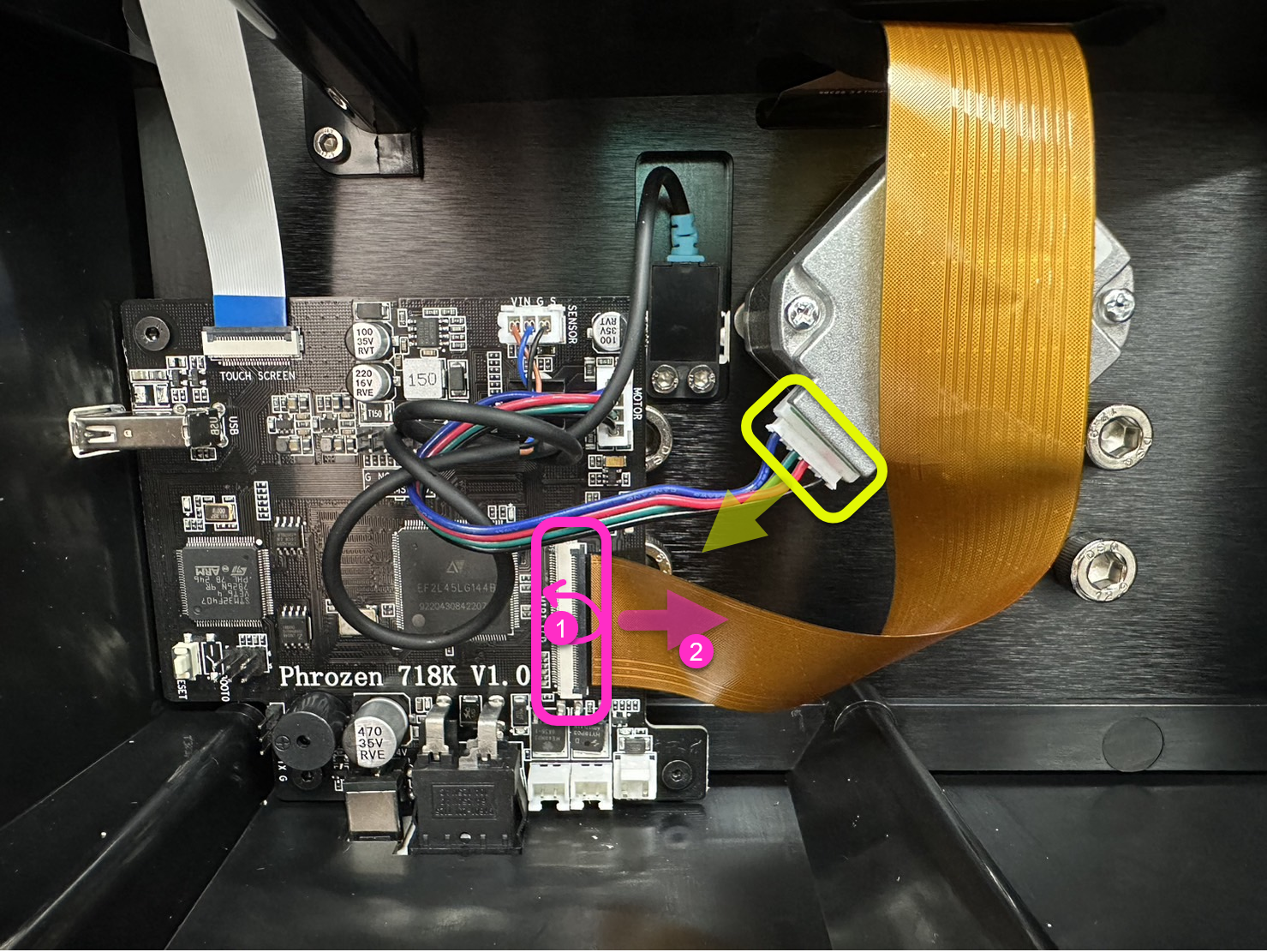

• 找到连接 LCD 和主板的扁平电缆
• 打开电缆夹，拆卸 LCD 扁平电缆（见 ① ② 下）
• 找到连接马达和主板的马达扁平电缆
• 从马达上拔掉马达扁平电缆

移除旧的 Z 轴

• 将打印机竖立

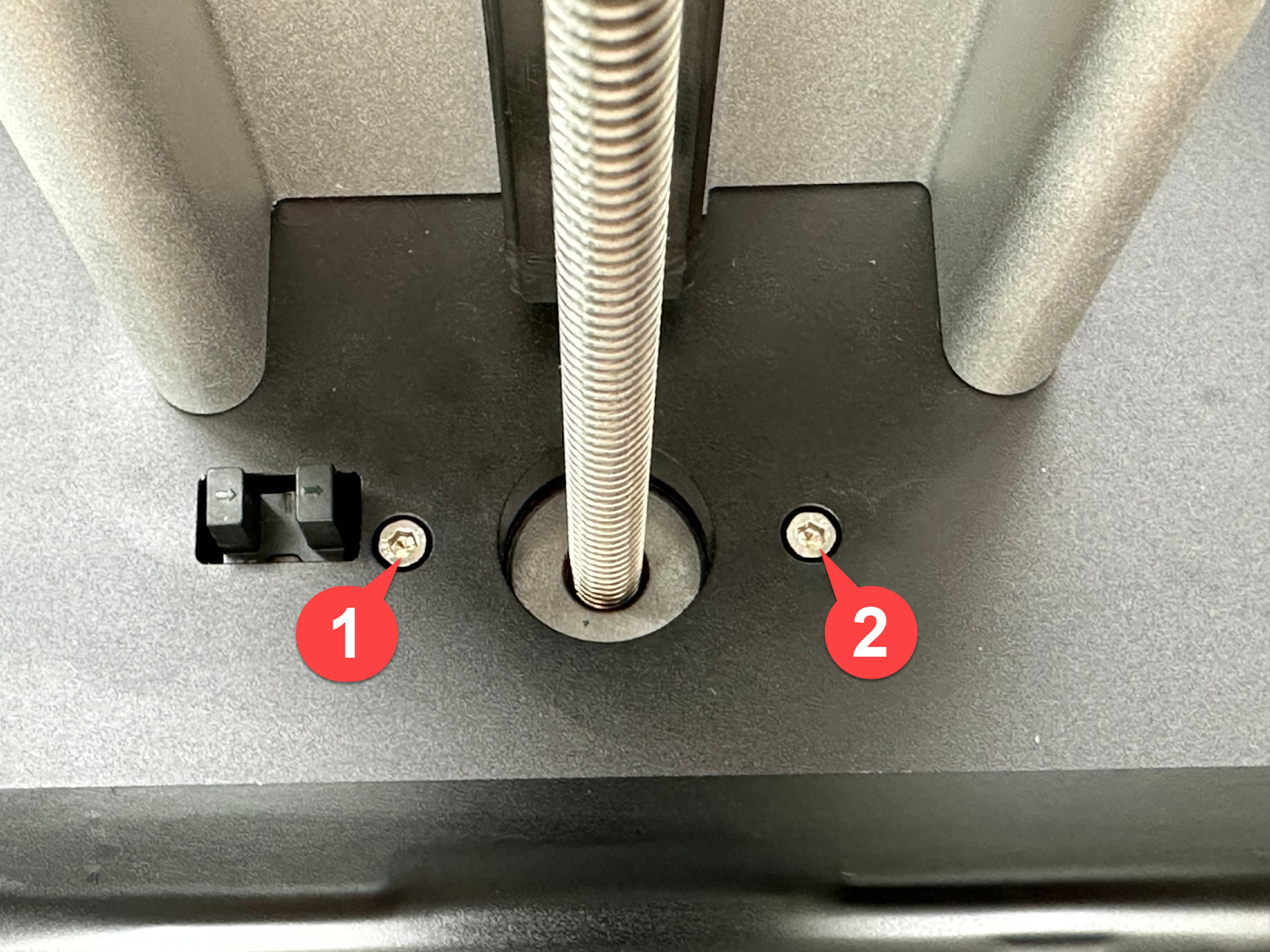

• 松开连接到马达的平台上的 2 颗螺丝

• 同时用另一只手握住 T型-板，将 Z 轴逆时针方向旋转直到变松
• 将 Z 轴从打印机中取出

3.安装新的 Z 轴

安装新的 Z 轴

• 将新的 Z 轴放在打印机内的位置
• 将新的 Z 轴顺时针旋转以螺入轴承套
• 松紧连接到马达的平台上的 2 颗螺丝

重新组装打印机

• 连接马达连接器和 LCD 扁平电缆
• 将 LED 连接器和风扇连接器连接到主板
• 安装底座
• 将打印机竖立

验证新的 Z 轴功能

• 插入电源线并打开打印机
• 执行 Z 校准以验证 Z 轴是否正常运作

联系客服

按照以上指示，您可以轻松更换 Sonic Mini 8K S 打印机的 Z 轴。如果遇到任何困难或问题，请随时联络 Phrozen 客服或您的授权经销商以获得进一步的协助。在联络 Phrozen 客服时，请提供一些说明问题的照片或影片。
