[Sonic Mini 8K S] 更换LED

LED 灯板 (COB) 是 Sonic Mini 8K S 中的重要组件，它通过 LCD 投射 UV 光来固化树脂并创建您的 3D 模型。然而，LED 随着时间的推移可能会有磨损，最终可能会烧坏。

因此，更换 LED 对确保列表机正常运作并持续产生高质量的打印是必要的。在本文中，我们将引导您完成在 Sonic Mini 8K S 中更换 LED 的过程。

1.移除旧的 LED 灯板（COB）

取下底座

• 关闭打印机并拔掉电源
• 移除 UV 盖、树脂槽和载台
• 小心将打印机放平

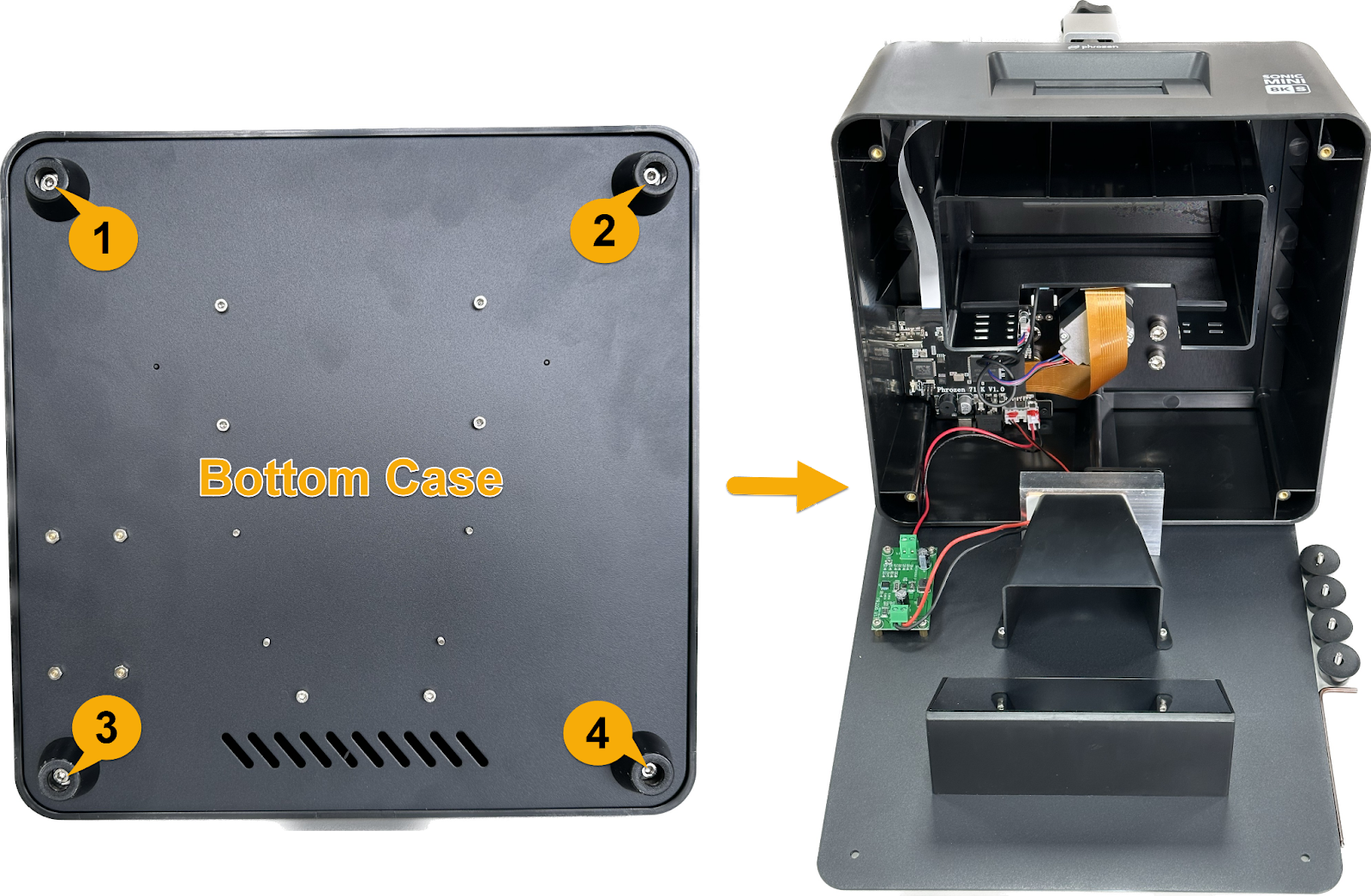

• 松开底座上的 4 颗螺丝并打开底座

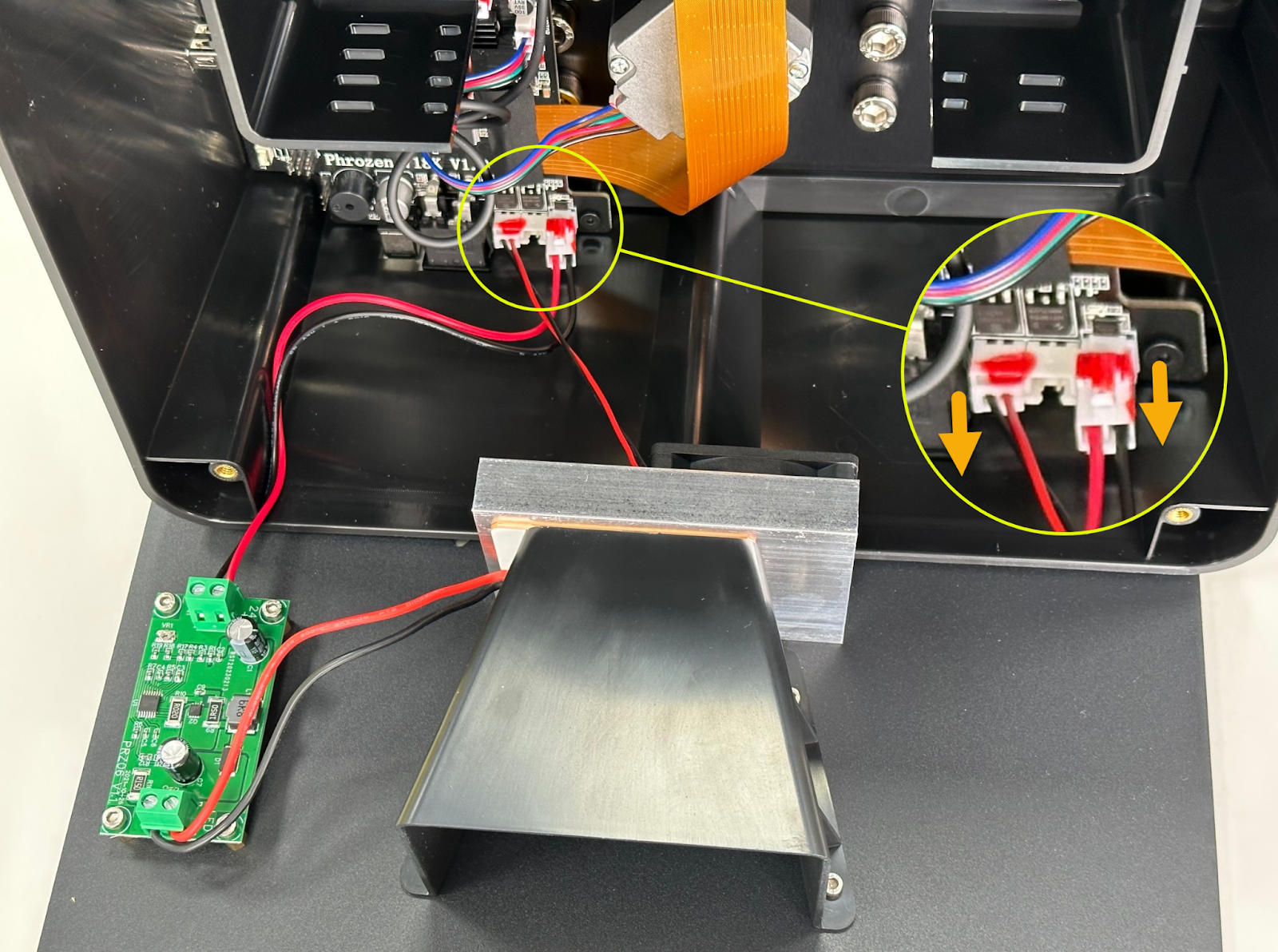

• 拔掉 LED 和风扇连接器，然后移除底座

移除 LED

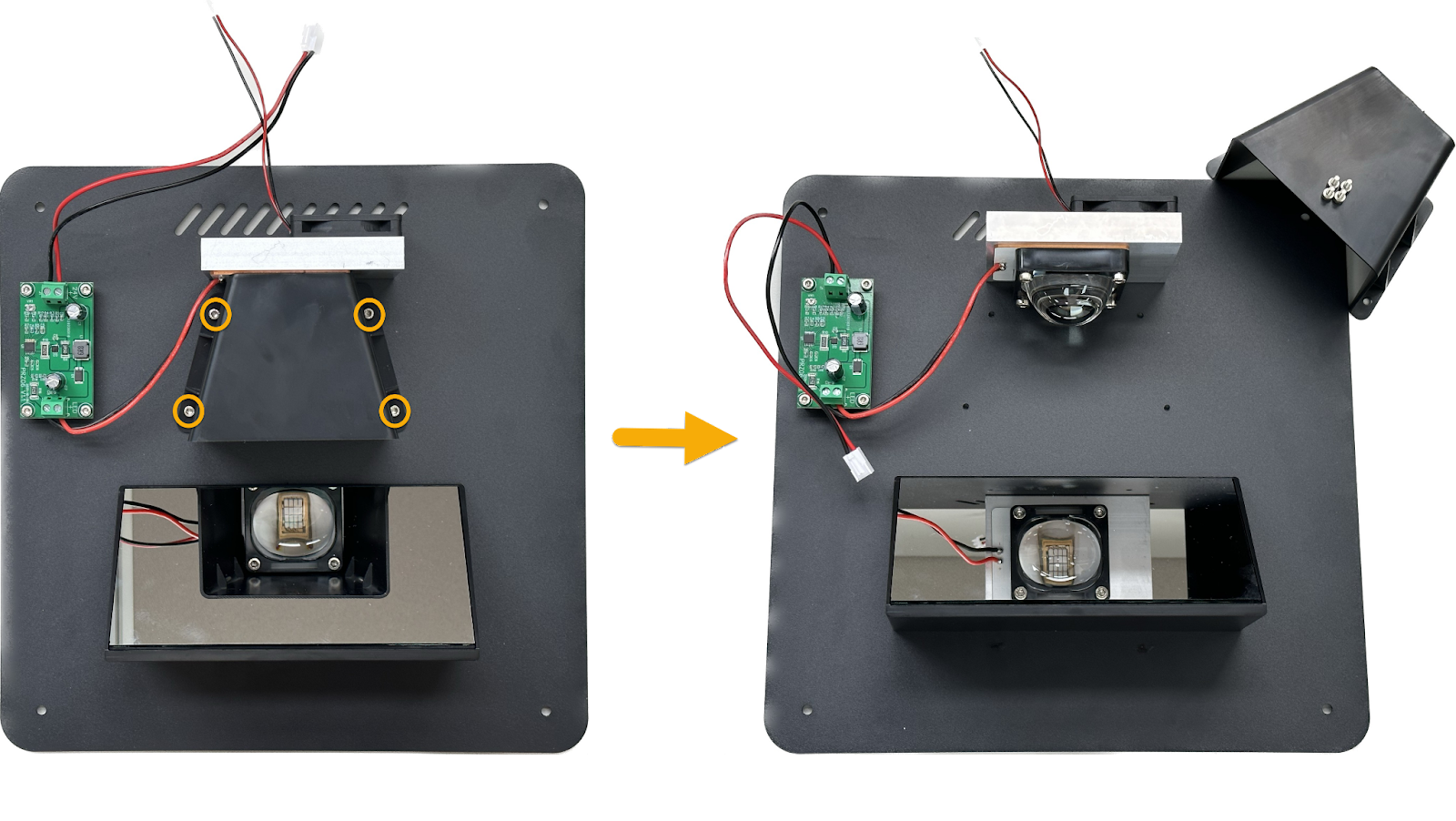

• 松开 4 颗螺丝后，移除黑色镜头罩

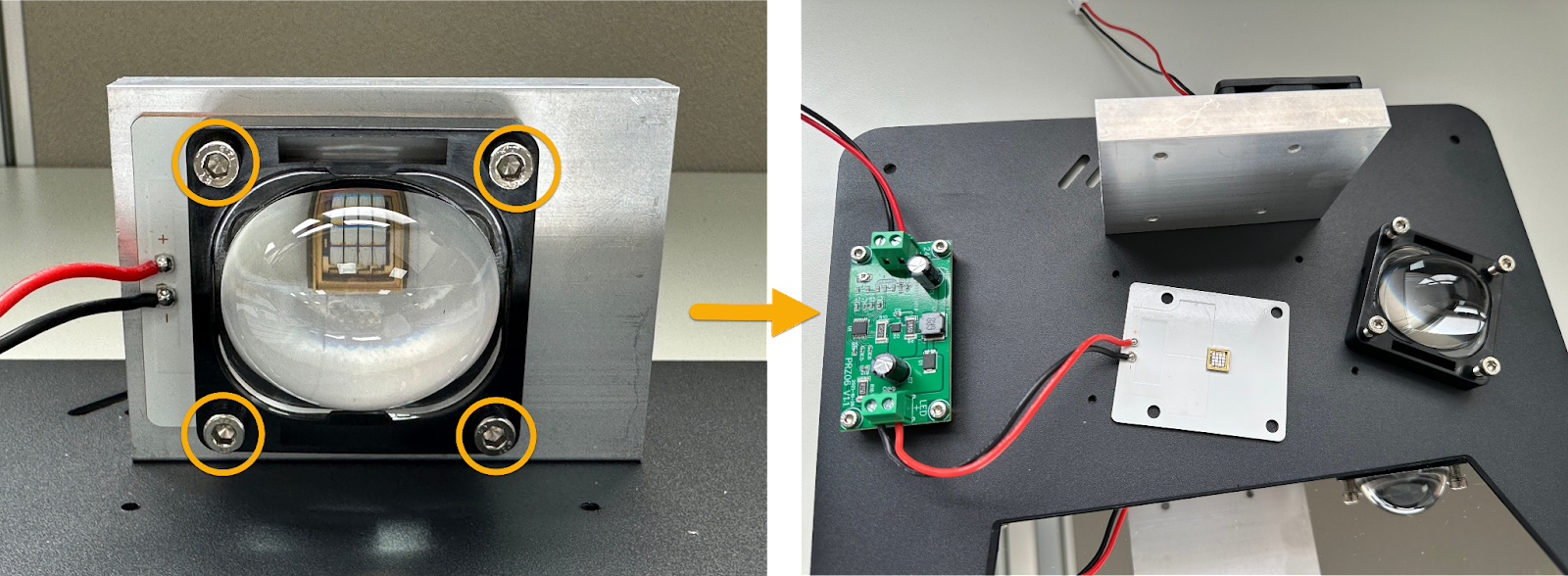

• 松开 4 颗螺丝后，移除 LED 镜头框

• 拔掉连接 LED 与 LED 驱动板的红色和黑色电线

2.安装新的 LED 灯板（COB）

安装新的 LED

• 重新连接红色和黑色电线，将 LED 连接到 LED 驱动板
• 将新的 LED Chip-on-Board 放在散热片的背面
• 将 LED 镜头放在 LED Chip-on-Board 上
• 锁紧 4 颗螺丝以固定 LED Chip-on-Board 和 LED 镜头
• 锁紧 4 颗螺丝重新安装黑色镜头罩到底座
• 锁紧 4 颗螺丝重新安装底座

验证新 LED 的功能

• 将打印机竖立
• 插入电源线并打开打印机
• 进行内建 LCD 测试，检查新 LED 是否正常运作

在重新安装期间小心处理组件，确保所有螺丝和电线都牢固固定。

联系客服

按照以上指示，您可以轻松更换 Sonic Mini 8K S 打印机的 LED。如果遇到任何困难或问题，请随时联络 Phrozen 客服或您的授权经销商以获得进一步的协助。在联络 Phrozen 客服时，请提供一些说明问题的照片或影片。
