LCD 面板在 3D 列印中必不可少。列印時當LED陣列投射光線穿過LCD時,每一層的圖像會顯示在LCD上。
請注意 LCD 為消耗品,使用一段時間後可能需要更換。在本文中,我們將指導您完成更換 Phrozen Sonic Mega 8K LCD 的步驟:
點擊 此處 查看我們的 LCD 保固。
移除連接裝置
第 1 步: 取下樹脂槽並清潔 LCD 表面。

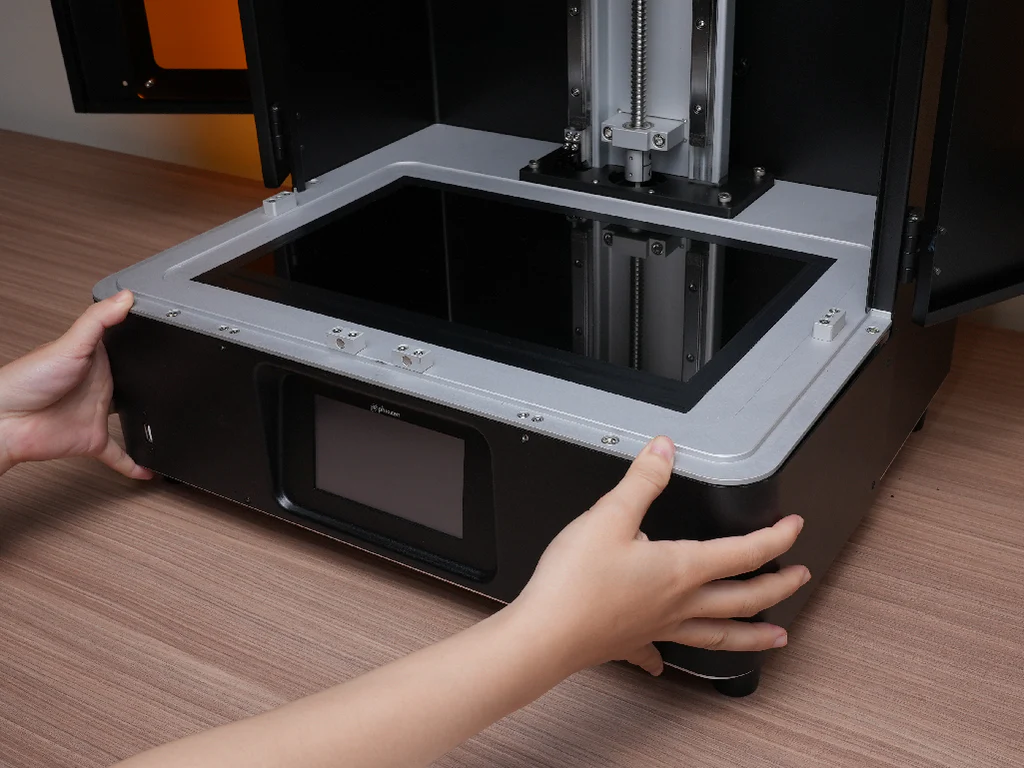

第 2 步: 拆下兩側的4顆螺絲,接著拆下觸控面板上的4顆螺絲。然後拆下前殼。

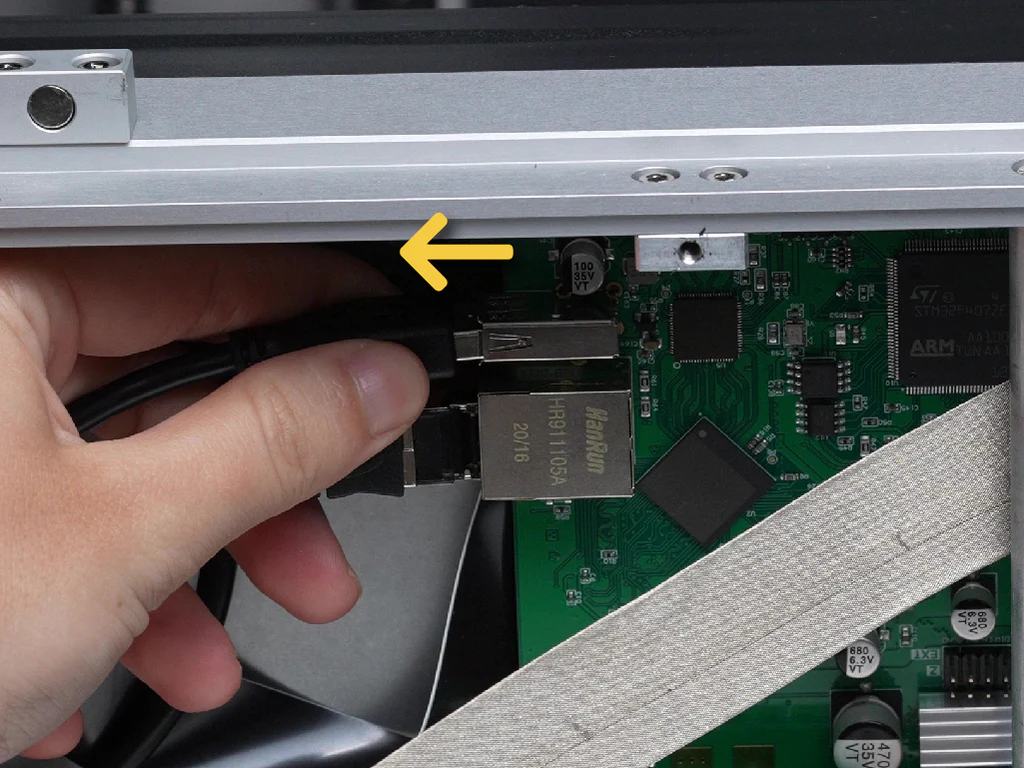

弟 3 步: 拔除 USB連接器並將前殼移開,以便您進行以下步驟。

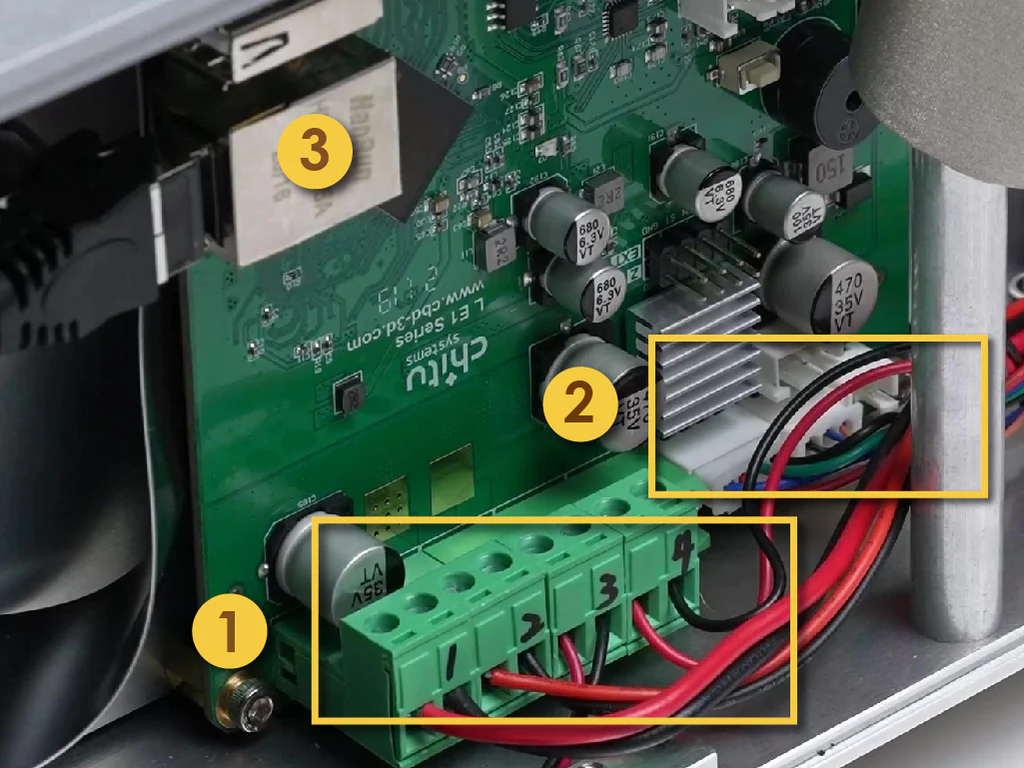

第 4 步: 小心拔除以下連接器。首先拔除寫有數字 1 至 4 的四個綠色連接器。然後,拔下綠色連接器旁邊的兩個白色連接器。最後移除側面的黑色網路連接器。
第 5 步: 轉下主板上的三個角螺絲。
第 6 步: 從主板上拔下 LCD 排線。
更換LCD
第 1 步: 移除LCD上4側的膠帶。
第 2 步: 拆下舊的 LCD。

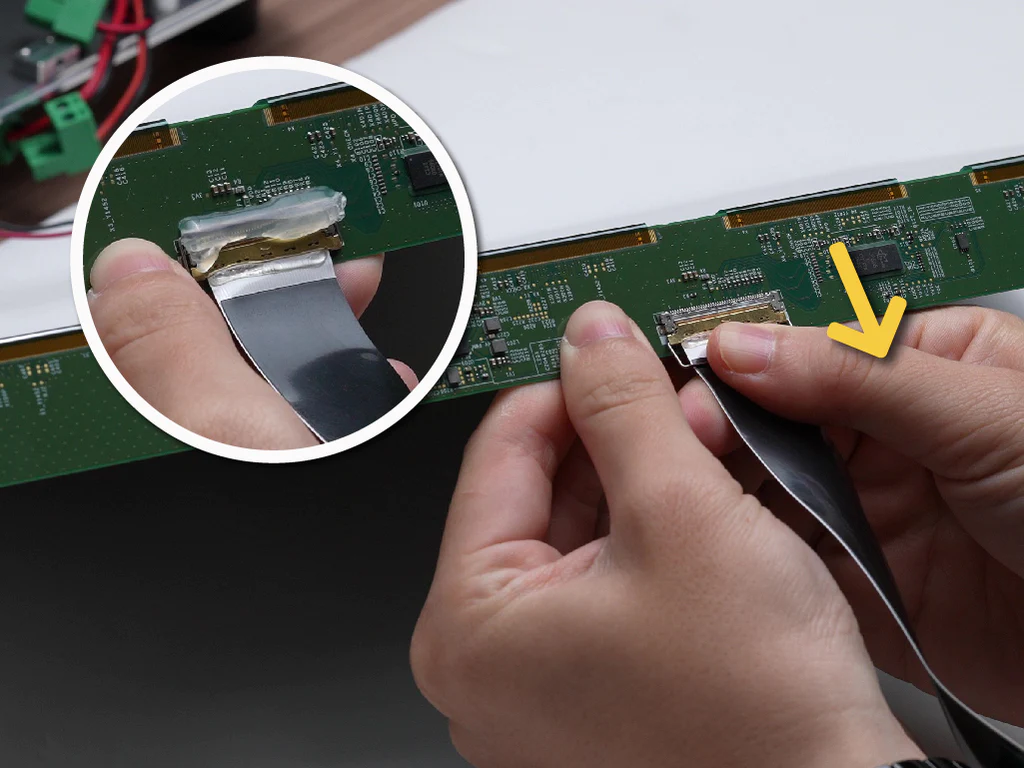

第 3 步: 從舊 LCD 上拔下排線。如果這是您第一次更換,您可以去除熱熔膠。
注意: 熱熔膠用於防止運送過程中造成損毀。

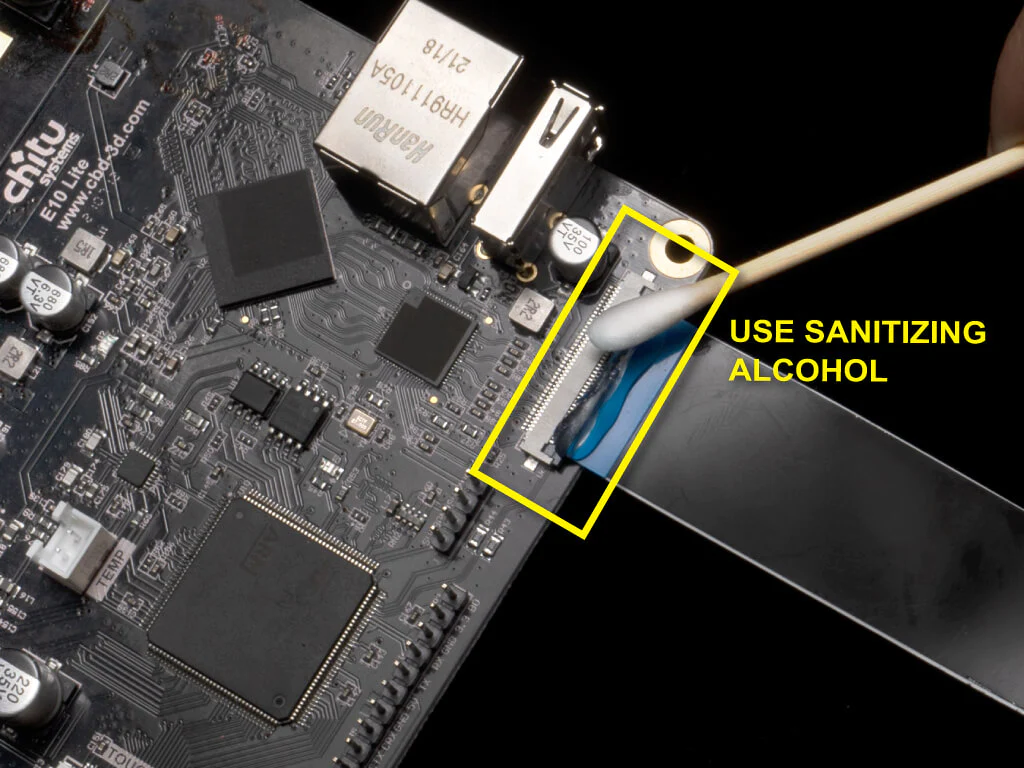

提示:您可以使用棉花棒在接合處塗抹消毒酒精,以軟化 LCD 和 CHITUBOX 主板上的膠水。膠水軟化後,你可以輕鬆移除排線。
第 4 步: 撕掉新LCD的塑膠包裝。
第 5 步: 將排線插入新的 LCD 。

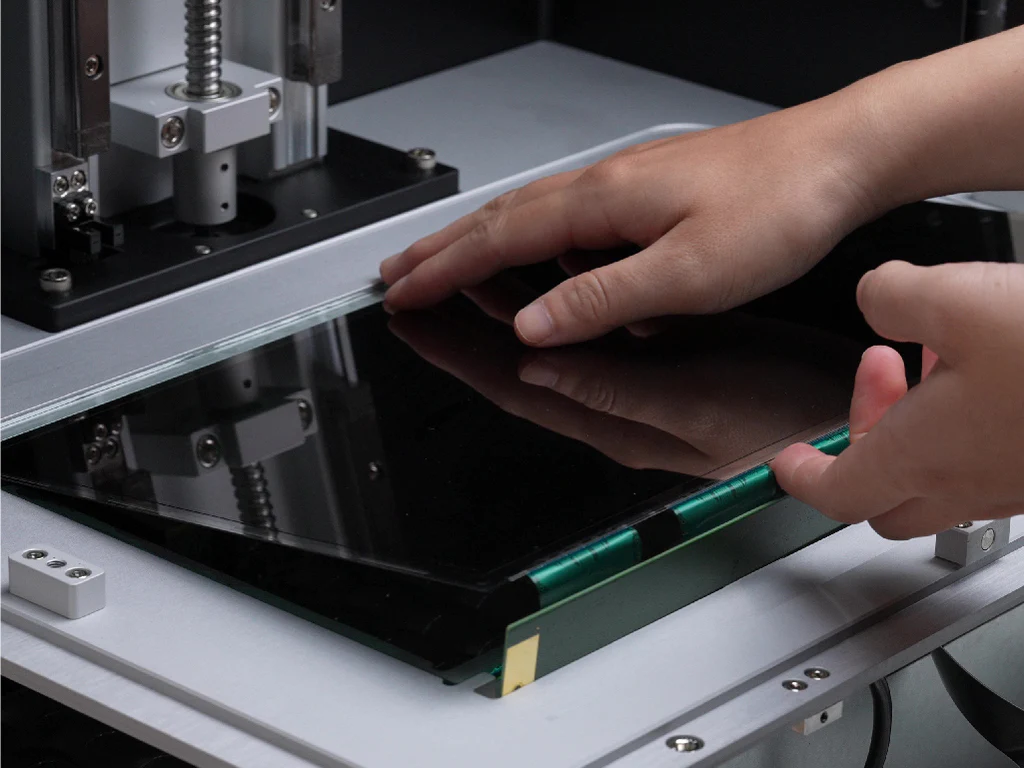

第 6 步: 放置新的 LCD。Phrozen 的標誌應在正面。然後將排線穿過玻璃旁邊的縫隙中。請確保排線不會擋到 LED 燈。
第 7 步: 用膠帶把LCD 的4側黏住。由於前面有一個縫隙,您需要在該側黏2次膠帶,以確保縫隙已被蓋住。您的新 LCD 已完美放入 3D 列印機!
復原列印機

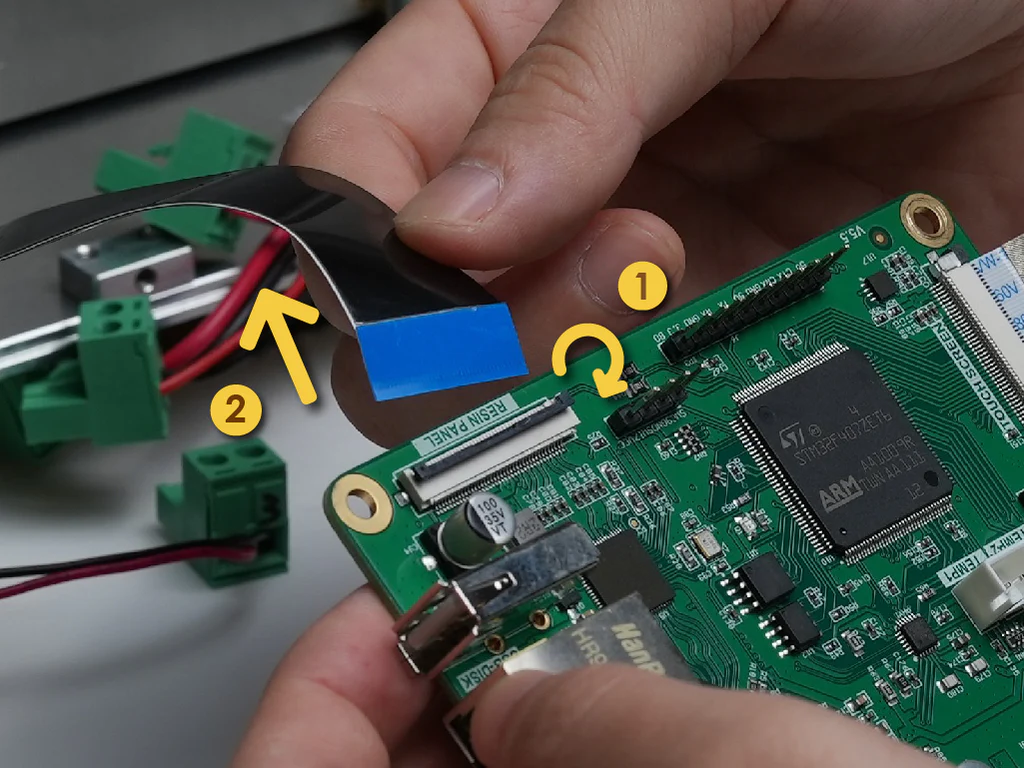

第 1 步: 將排線插入主板。
第 2 步: 重新安裝主板
第 3 步: 小心插入以下連接器。首先,插入寫有數字 1 至 4 的四個綠色連接器。然後插入綠色連接器旁邊的兩個白色連接器。最後連接網路連接器。
第 4 步: 插入 USB 連接器。
第 5 步: 整理好電線,避免擋住LED燈。
第 6 步: 鎖緊前面的 4 個螺絲來安裝前殼。
第 7 步: 確保進行 LCD 測試。如果 LCD 功能正常,LCD 更換完成。
點擊 此處 查看完整的 Sonic Mega 8K 入門指南。
