[Sonic Mega 8K] 更換LED

LED 是 3D 列印機用來投射紫外線並穿透LCD來固化樹脂的構造。使用一段時間後可能需要更換 LED。我們將文章分為兩部分：移除舊 LED 和安裝新 LED。

適用於 Sonic Mini 8K

替換 LED

1. 關閉列印機並拔除電源線。

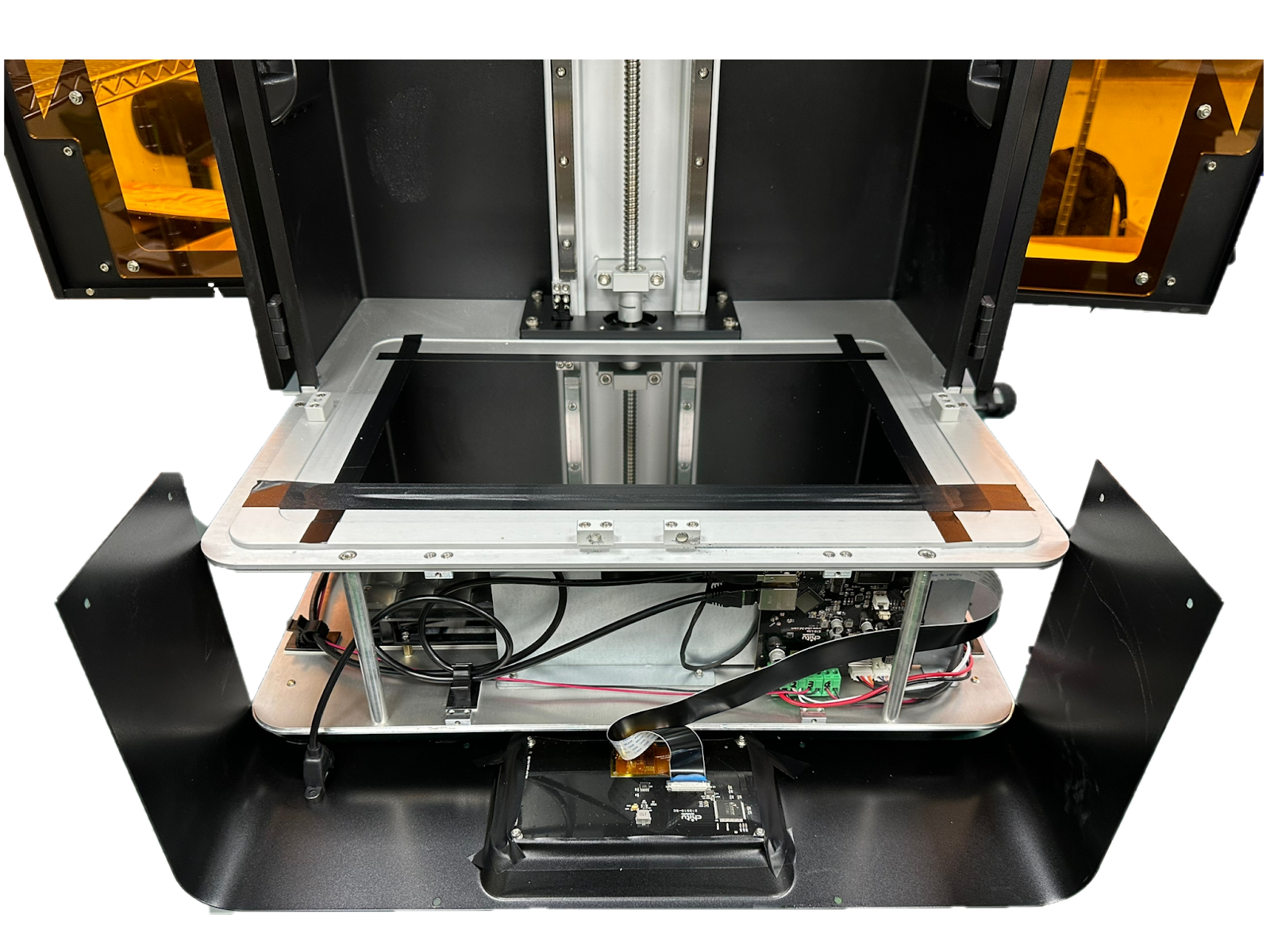

2. 拆下列印機的底蓋。
3. 拆下 LED 模組。
4. 拆下黑色鏡頭遮光罩。

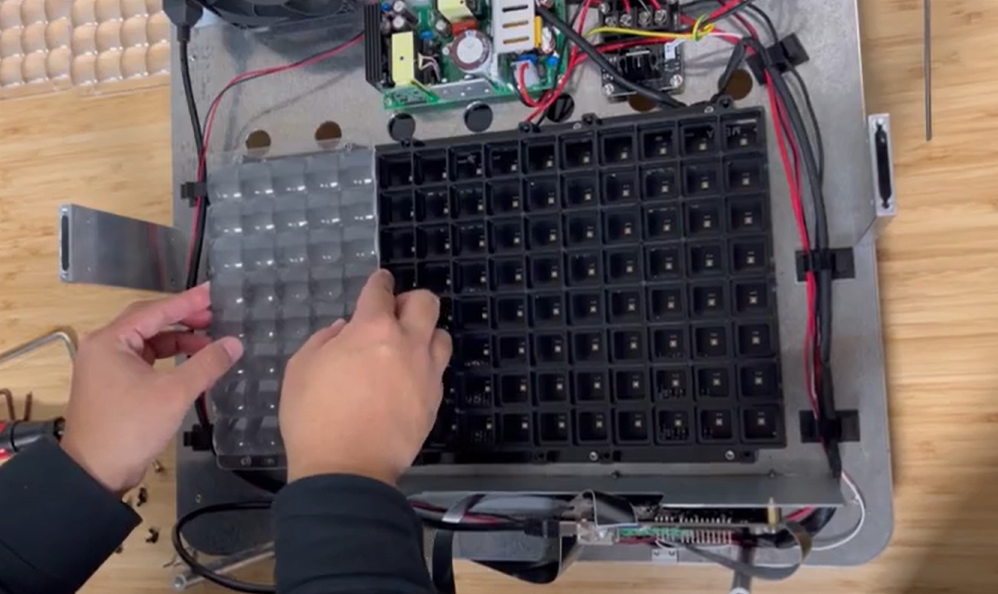

5. 拆下 LED 透鏡的框架。
6. 拆下 LED 。
7. 鬆開連接到 LED 驅動板的紅線和黑線。
8. 拆下舊的 LED 。
9. 安裝新的 LED 。

注意：

本文以 Sonic Mini 4K 為例。如果您使用的是其他3D列印機，您仍然可以將此文作為參考。

第 1 部分：卸下舊 LED：

第 1 步：取下遮光罩、樹脂槽和底板。

第 2 步：確保Z軸上的載台完全抬升。如果沒有，請點擊 TOOLS，然後點擊 MANUAL，點擊 10mm 直到載台完全抬升。

第 3 步：關閉 3D 列印機並拔下電源線。

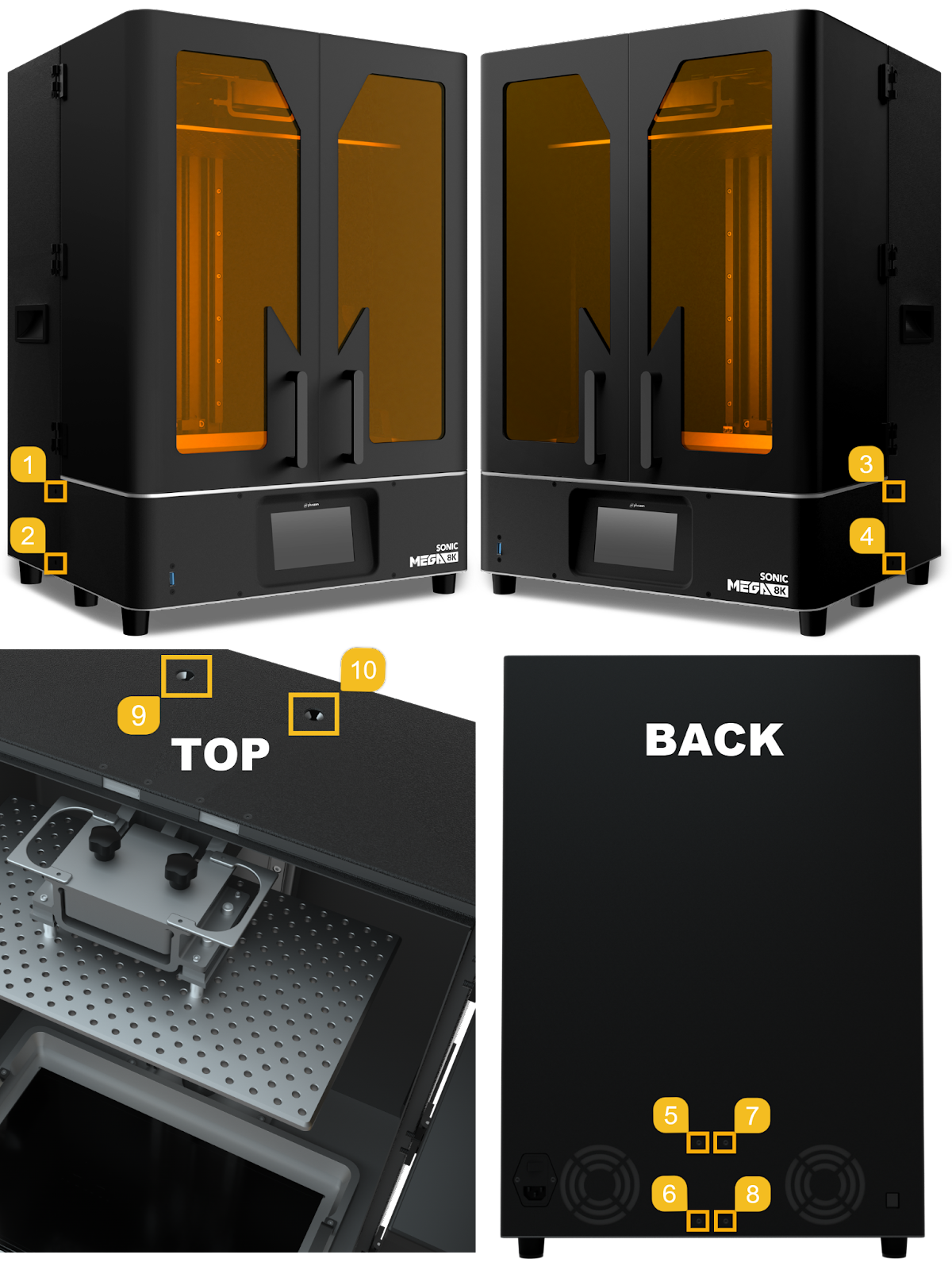

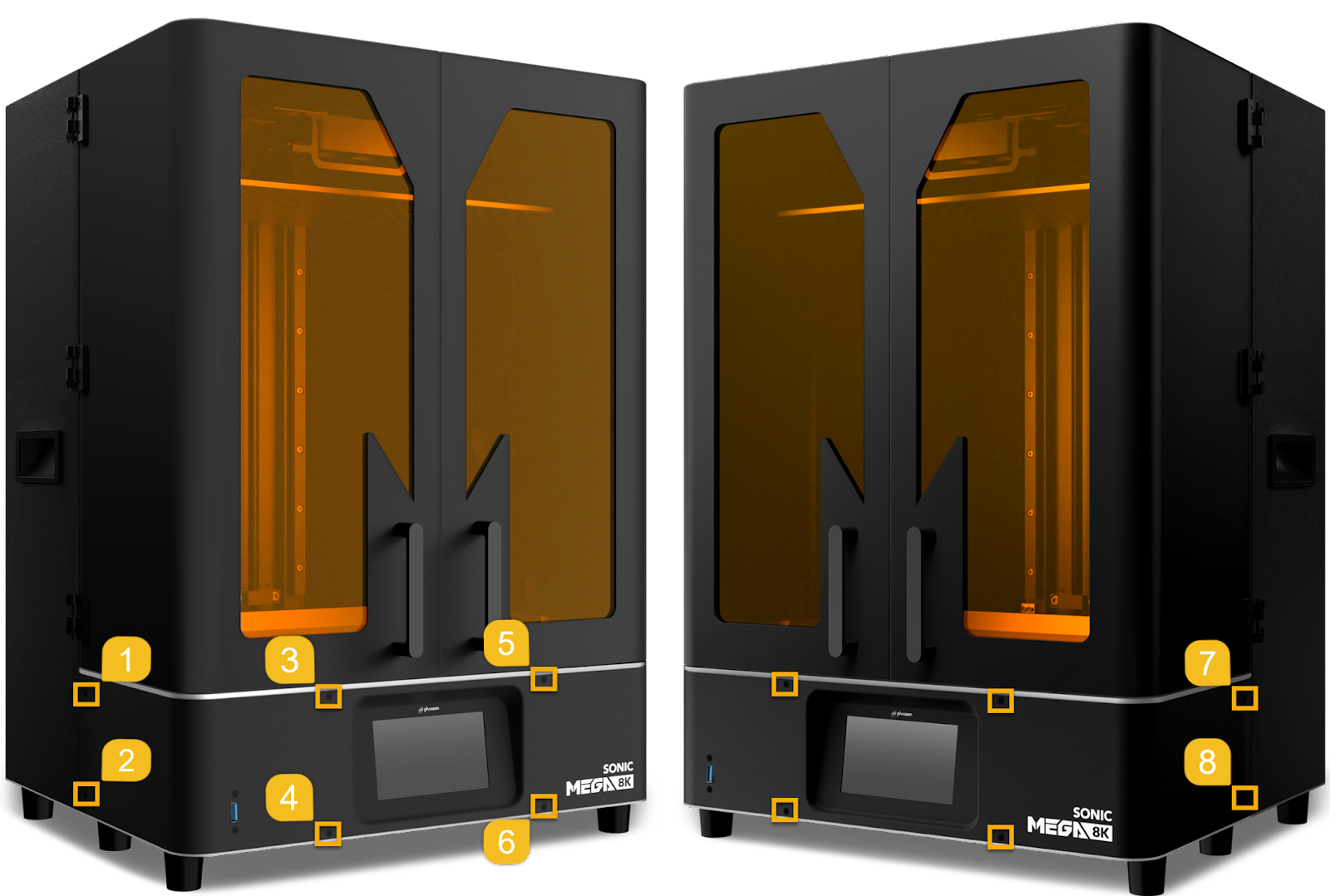

第 4 步：倒置 3D 列印機並使用工具箱中的 m3 內六角扳手卸下列印機底蓋。

第 5 步：從主板上拆下 ➊ LED 電線。

第 6 步：使用 m2.5 六角扳手逆時針轉動來鬆開 LED透鏡的螺絲和其下方 LED光導的螺絲。

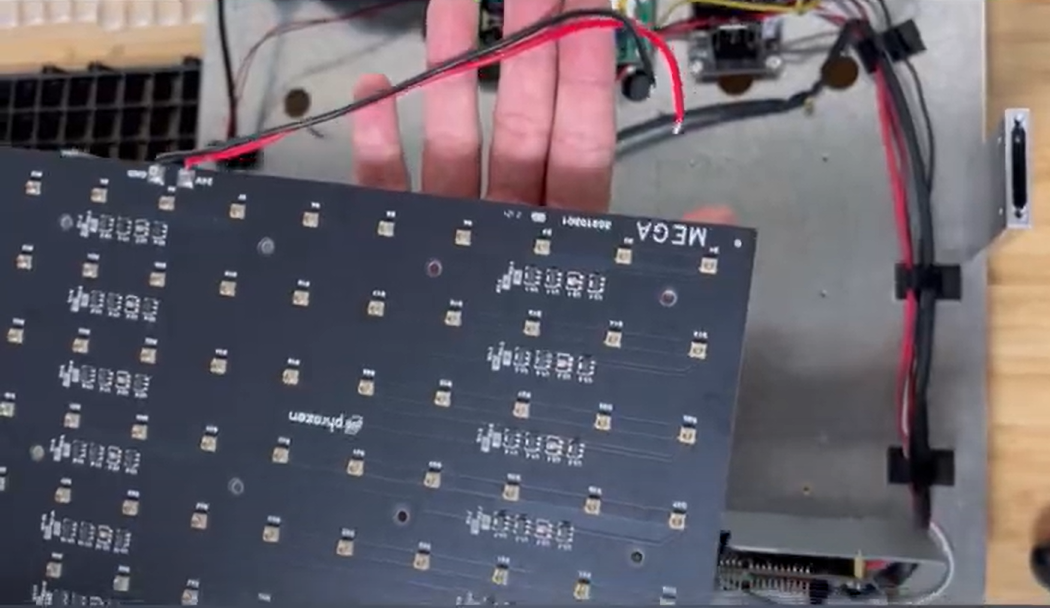

第 7 步：然後將LED板從金屬板上取下。

警告：

請勿將直線導軌從導軌上拆下，否則可能會對 Z 桿造成嚴重損壞。

第 2 部分：安裝新 LED：

第 8 步：將 LED 板放入並轉緊固定 LED 板的螺絲。

第 9 步：重新安裝 LED 光導和 LED 透鏡。

第 10 步：將 LED 排線重新連接到主板。

第 11 步：將底蓋裝回 3D 列印機上並轉緊螺絲。

第 12 步：將 3D 列印機直立。插入電源線，打開 3D 列印機。

第 13 步：進行 LCD 測試，確保 LCD面板功能正常。
