[Sonic Mini 8K] LED檢查

如果您發現印表機的 LCD 變暗或不亮，則 LED 可能有問題。本文將引導您完成一個完整的過程，在此過程中您可以輕鬆驗證 LED 是否仍能正常運作或已發生故障。

請勿直視紫外線，以免眼睛不適。

1.目視檢查LED晶片（COB）

斷電並準備

●   關閉印表機並拔掉電源插頭

●   拆下 UV 蓋、樹脂槽和載台

●   小心地放下印表機

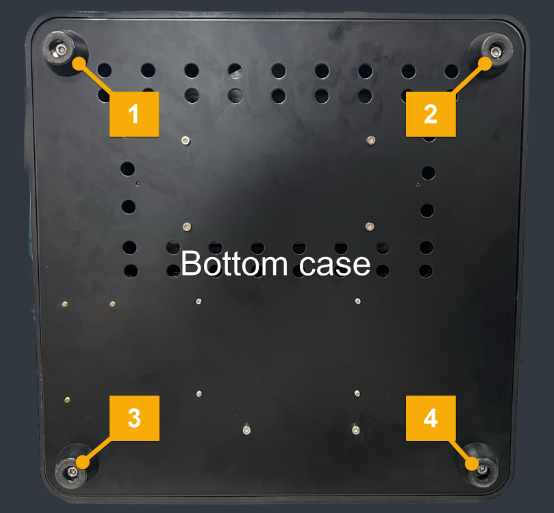

●   鬆開底殼上的4顆螺絲，然後打開它

識別 LED 驅動板並斷開 LED 連接器

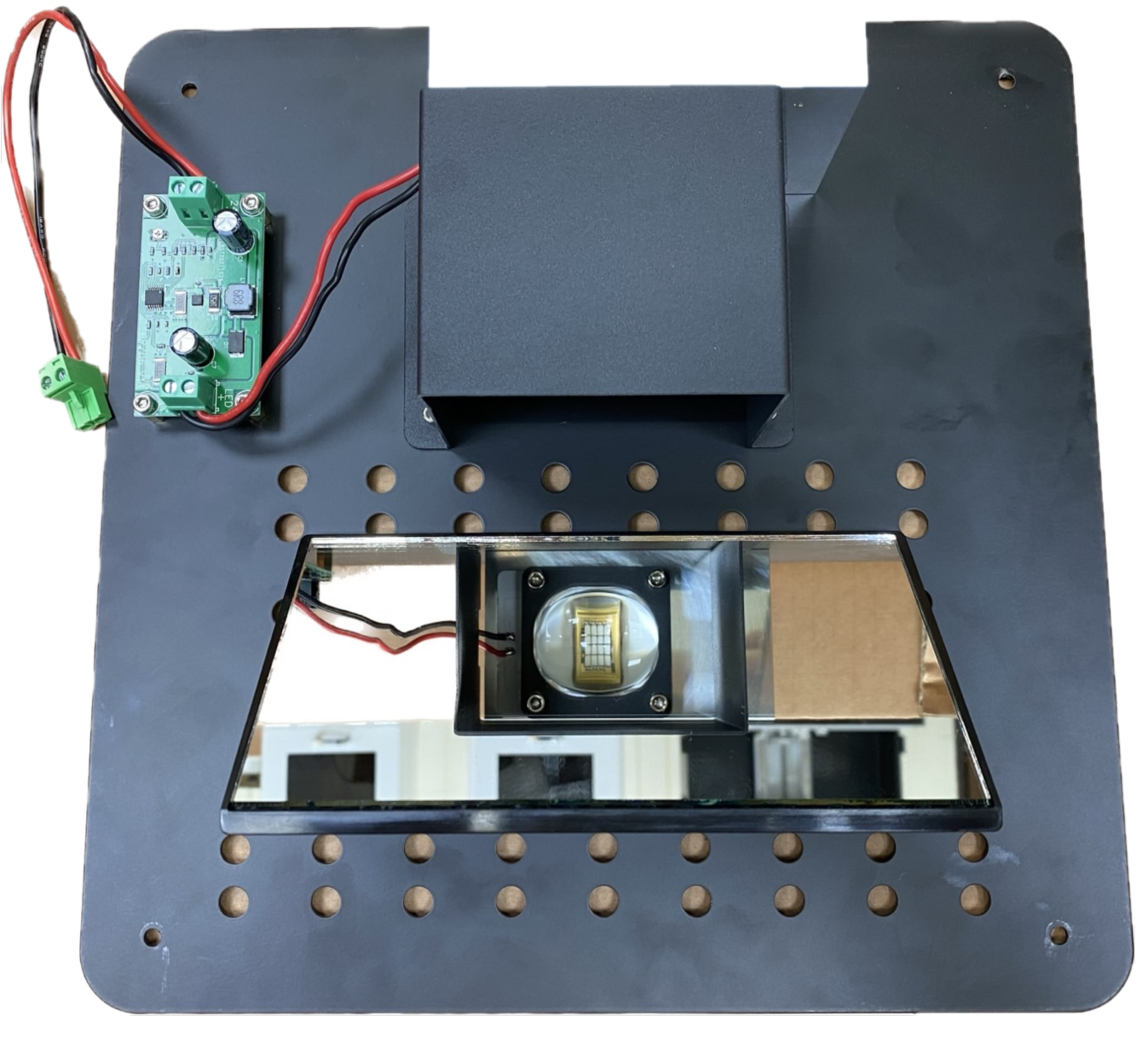

●   底殼內側的 LED 驅動板

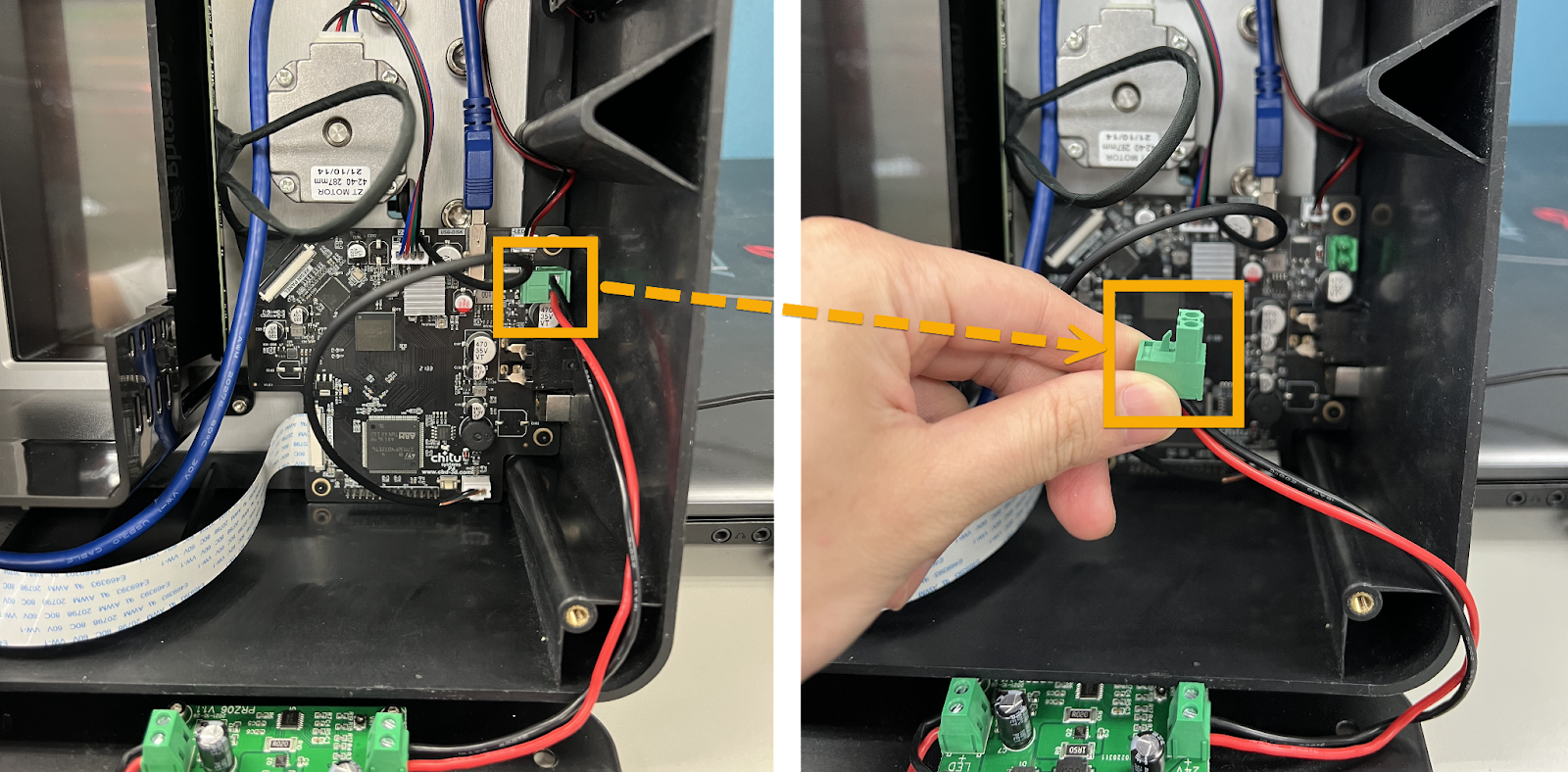

●   輕輕地從主機板上拔下綠色 LED 連接器並取下底殼

識別燒毀的 LED

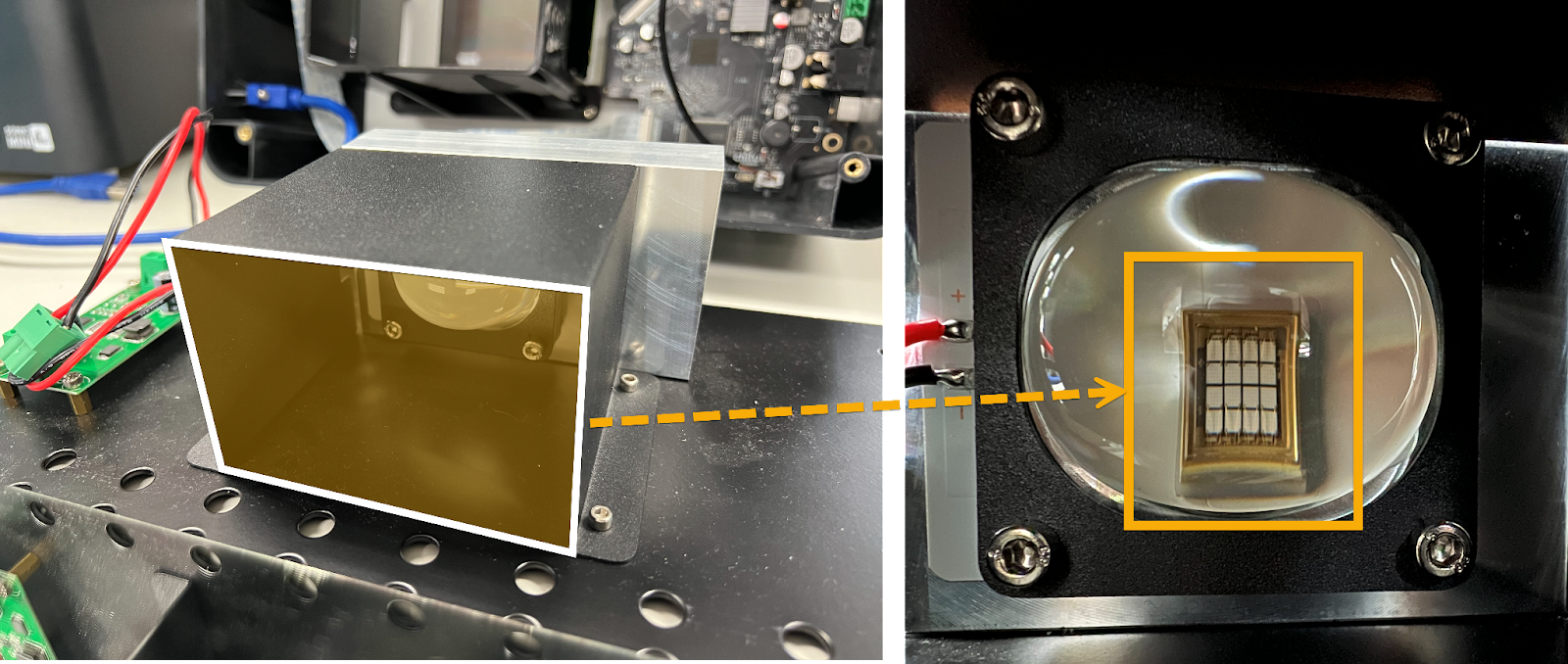

●   引擎蓋內的 LED

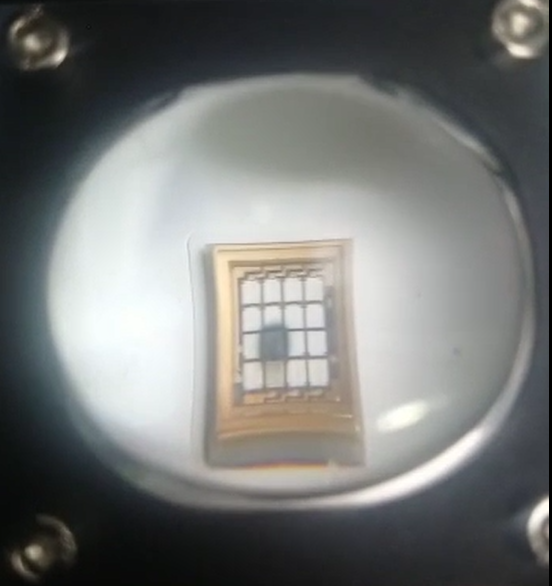

●   拍攝LED照片，看看是否有燒壞的LED

另一種識別燒毀 LED 的方法

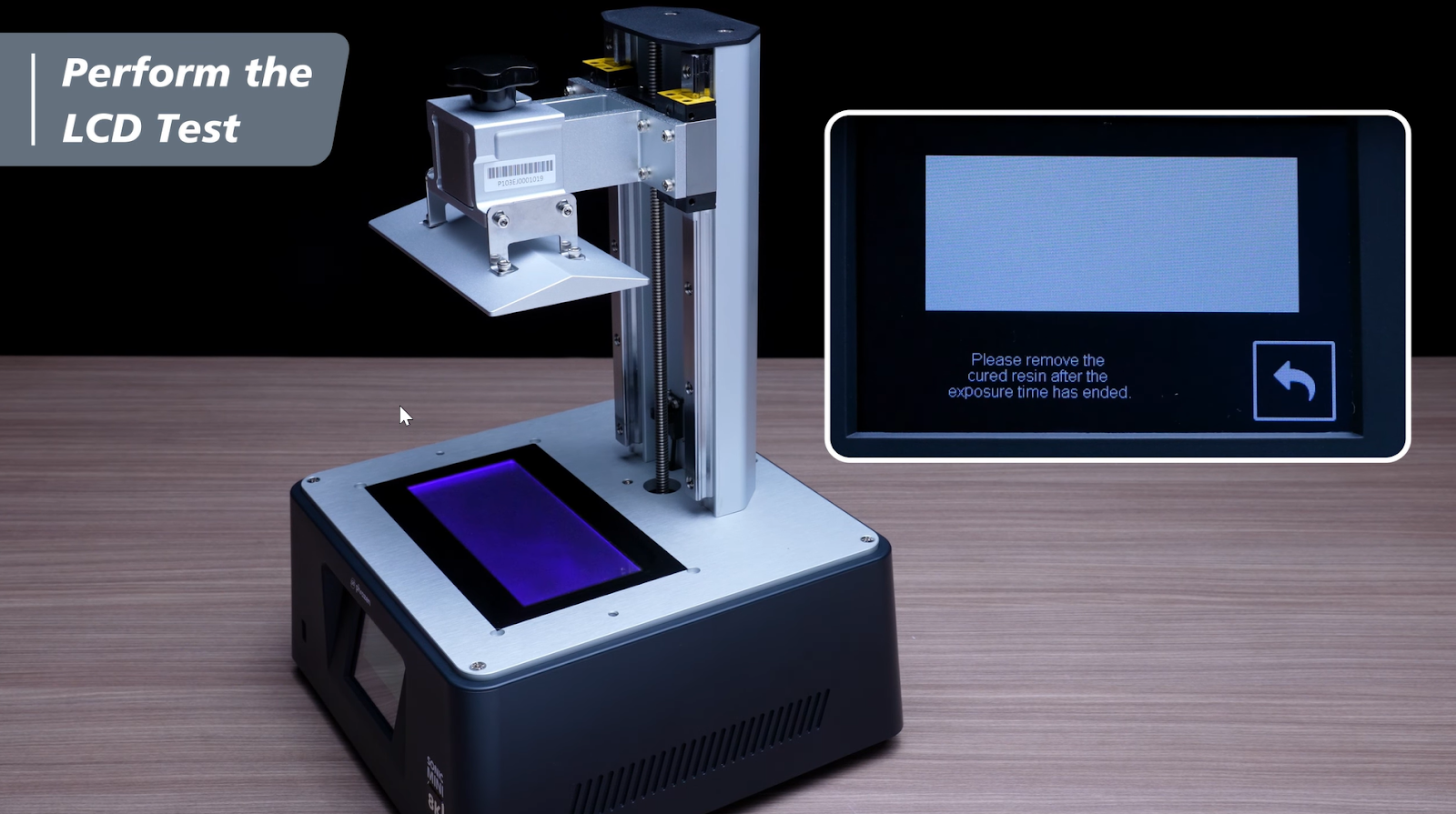

●   開啟印表機，然後點選工具 ➝ LCD 測試以啟動 LED

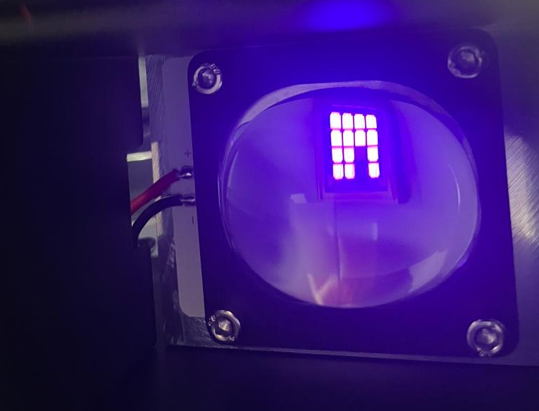

●   拍攝 LED 晶片（COB）照片，確認是否有燒壞的 LED

2.檢查 3 個 LED 接線端子的紅黑線

LED 連接由三對電線組成。一對連接至主機板，另外兩對連接至 LED 驅動板。即，端子 1 位於主機板上，端子 2 和端子 3 位於位於底殼的 LED 驅動板上。

如果 Sonic Mini 8K 上的 LED 未亮起，請檢查 LED 端子的連接，因為它們可能是問題的原因。以下是檢查步驟。

斷電並準備

●   關閉印表機並拔掉電源插頭

●   拆下 UV 蓋、樹脂槽和建造板

●   小心地放下印表機

●   鬆開底殼上的4顆螺絲，然後打開它

識別 LED 驅動板並斷開 LED 連接器

●   底殼內側的 LED 驅動板

●   輕輕地從主機板上拔下綠色 LED 連接器並取下底殼

重新連接黑色和白色電纜

●   準備一把一字螺絲起子

●   如果電線已經從端子塊脫落。重新連接紅色和黑色電線到端子 1、端子 2 和端子 3。

●   將端子 1 重新連接至主機板

牢固安裝底殼

●   底殼上的 4 個角螺絲

開啟印表機並執行測試

●   插入電源線並開啟印表機

●   執行 LCD 測試或料槽清潔以啟動 LED

●   檢查 LCD 是否恢復正常亮度

3.檢查電源轉接器

目的是檢查所使用的電源適配器是否為 Phrozen 提供的原廠電源適配器並符合正確的規格。使用不同的電源轉接器可能會導致 LED 無法正常點亮。

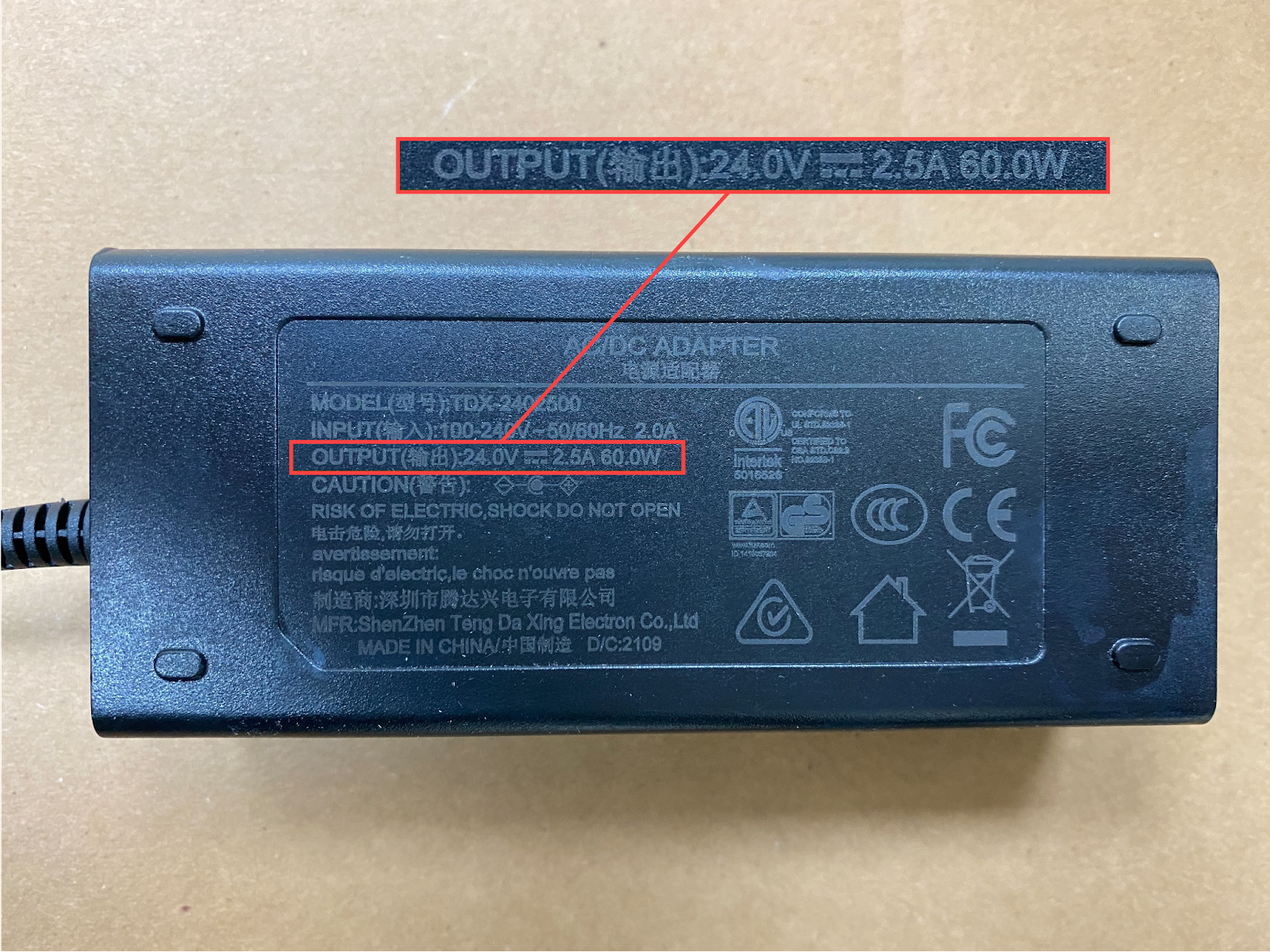

●   檢查電源供應器上的標籤以驗證其規格

●   確認電源供應器規格額定為 24V/2.5A

完成上述檢查後，如果問題仍然存在，請聯絡我們的客服團隊以獲得進一步協助。同時，請我們提供LED 排線連接和 LED 測試的照片。

聯繫客服

透過執行以下步驟，您可以輕鬆檢查設備上的 LED 並確定是否需要維修或更換。如果嘗試上述步驟後問題仍然存在，請聯絡Phrozen 客服人員或您的授權經銷商尋求協助。當聯絡Phrozen客服團隊時，請分享一些說明LED 問題的照片和影片。這將極大地促進故障排除過程。
