[Sonic Mini 8K S] 更換Z軸

Z 軸是一個重要的組件，使印表機能夠將建板上下移動，從而在列印過程中實現精確的分層。隨著時間的推移，Z 軸可能會磨損或損壞，導致問題，如層移或列印不均勻。

在本指南中，我們將引導您完成更換 Sonic Mini 8K S 的 Z 軸的重要步驟，確保您的印表機在最佳狀態下運作並生產高質量的列印。

1.移除舊的 Z 軸

取下底座

• 關閉印表機並拔掉電源
• 移除 UV 蓋、樹脂槽和載台
• 小心將印表機放平

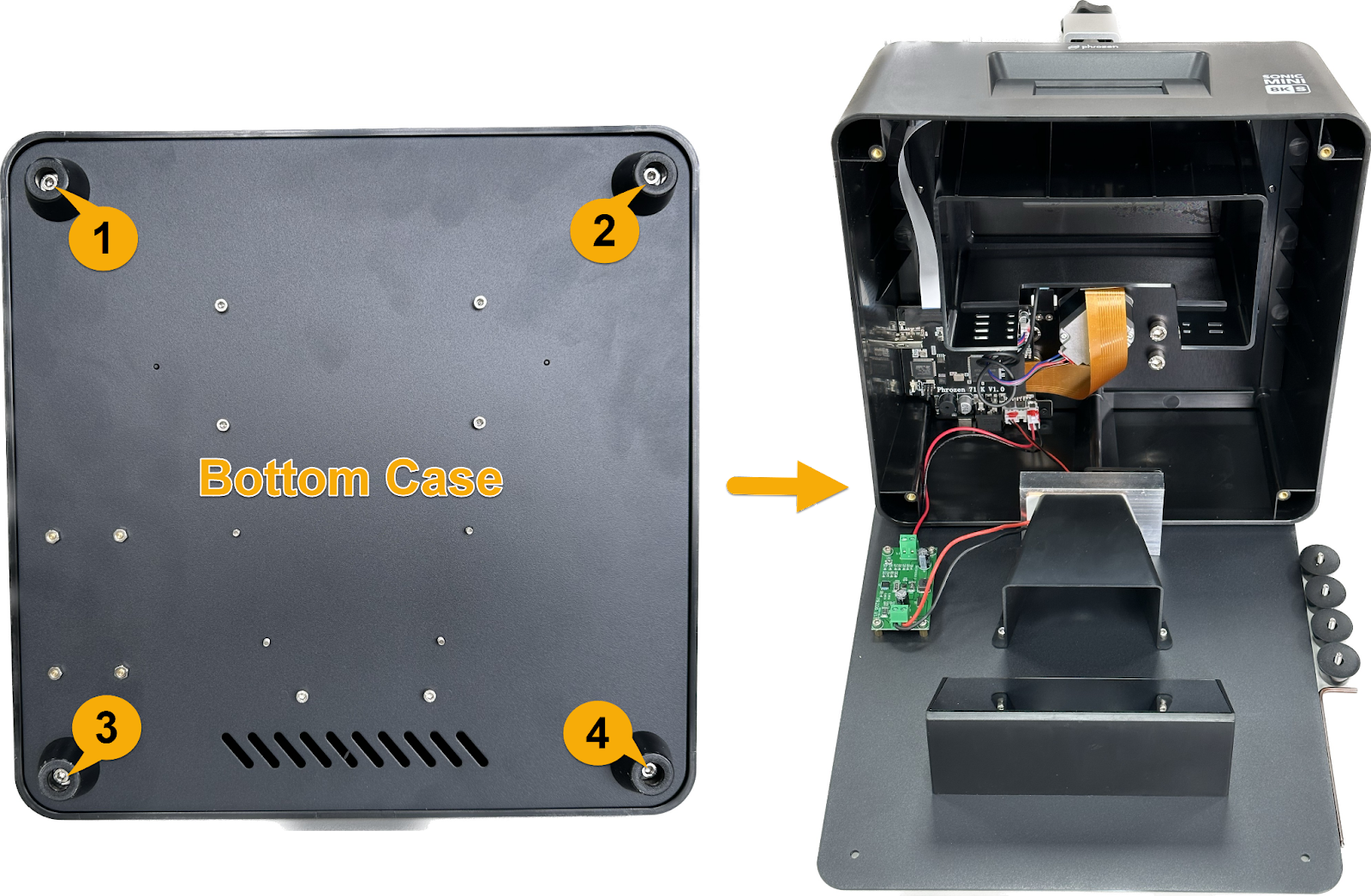

• 鬆開底座上的 4 顆螺絲並打開底座

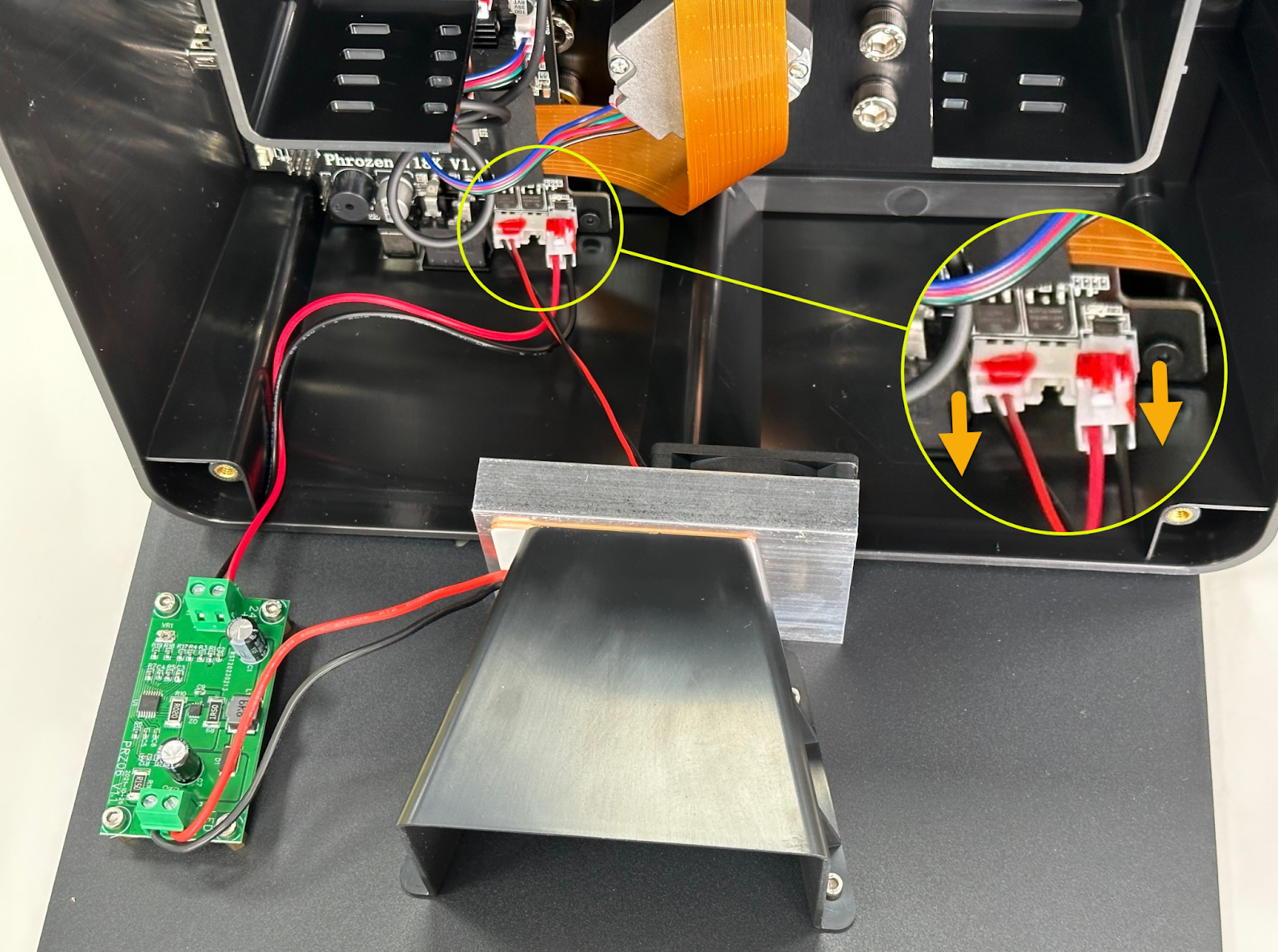

• 拔掉 LED 連接器和風扇連接器，然後移除底座

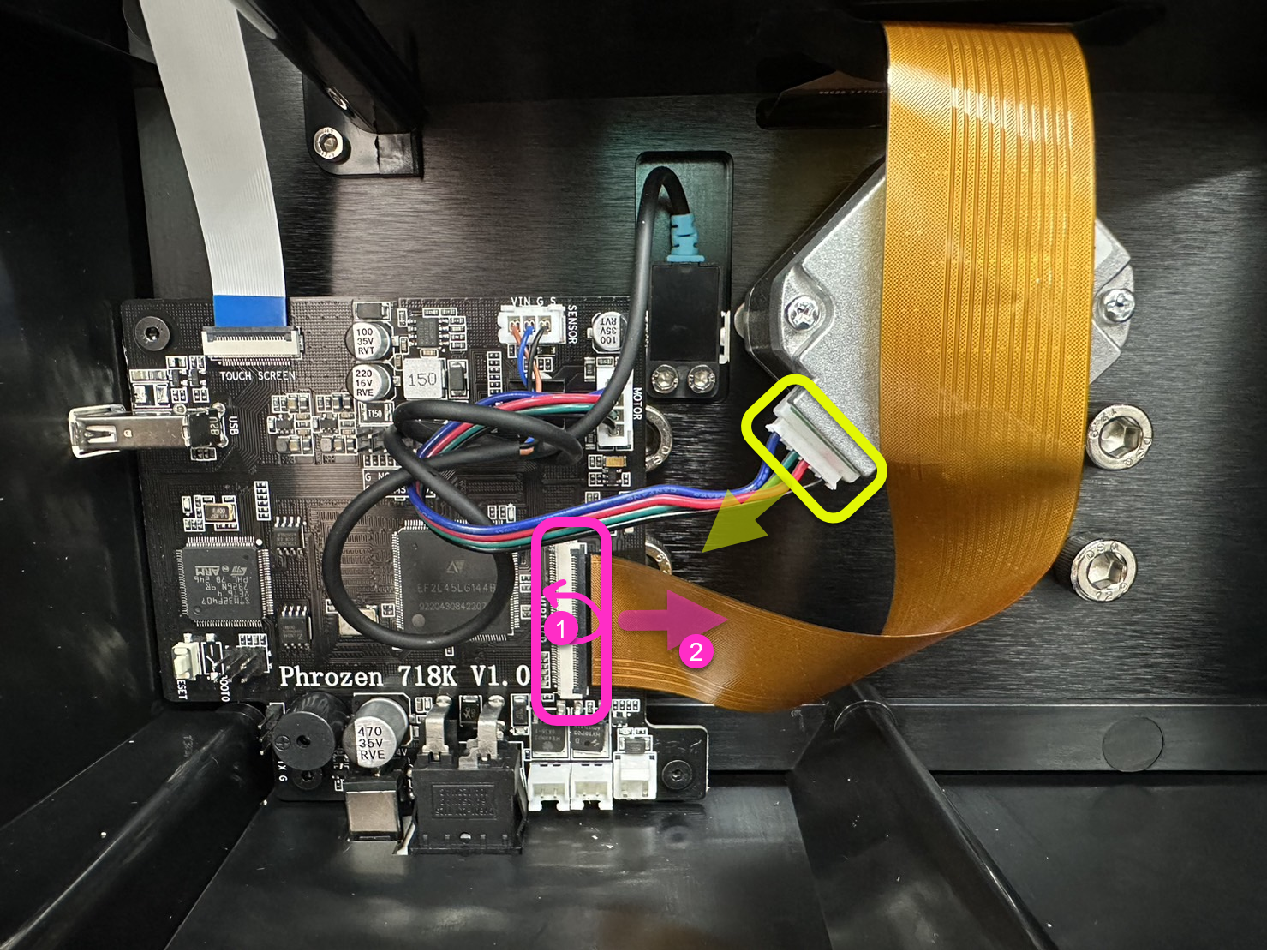

斷開 LCD 排線和馬達排線

• 找到連接 LCD 和主板的排線
• 打開電纜夾，拆卸 LCD 排線（見 ① ② 下）
• 找到連接馬達和主板的馬達排線
• 從馬達上拔掉馬達排線

移除舊的 Z 軸

• 將印表機豎立
• 鬆開連接到馬達的平台上的 2 顆螺絲

• 同時用另一隻手握住 T 板，將 Z 軸逆時針方向旋轉直到變鬆
• 將 Z 軸從印表機中取出

3.安裝新的 Z 軸

安裝新的 Z 軸

• 將新的 Z 軸放在印表機內的位置
• 將新的 Z 軸順時針旋轉以螺入軸承套
• 鬆緊連接到馬達的平台上的 2 顆螺絲

重新組裝印表機

• 連接馬達連接器和 LCD 排線
• 將 LED 連接器和風扇連接器連接到主板
• 安裝底座
• 將印表機豎立

驗證新的 Z 軸功能

• 插入電源線並打開印表機
• 執行 Z 校準以驗證 Z 軸是否正常運作

聯繫客服

按照以上指示，您可以輕鬆更換 Sonic Mini 8K S 印表機的 Z 軸。如果遇到任何困難或問題，請隨時聯絡 Phrozen 客服或您的授權經銷商以獲得進一步的協助。在聯絡 Phrozen 客服團隊時，請提供一些說明問題的照片或影片。
