[Sonic Mini 8K S] 更換LED

LED Chip-on-Board (COB) 是 Sonic Mini 8K S 中的重要組件，它通過 LCD 投射 UV 光來固化樹脂並創建您的 3D 模型。然而，LED 隨著時間的推移可能會有磨損，最終可能會燒壞。

因此，更換 LED 對確保列表機正常運作並持續產生高質量的列印是必要的。在本文中，我們將引導您完成在 Sonic Mini 8K S 中更換 LED 的過程。

1.移除舊的 LED Chip-on-Board（COB）

取下底座

• 關閉印表機並拔掉電源
• 移除 UV 蓋、樹脂槽和載台
• 小心將印表機放平

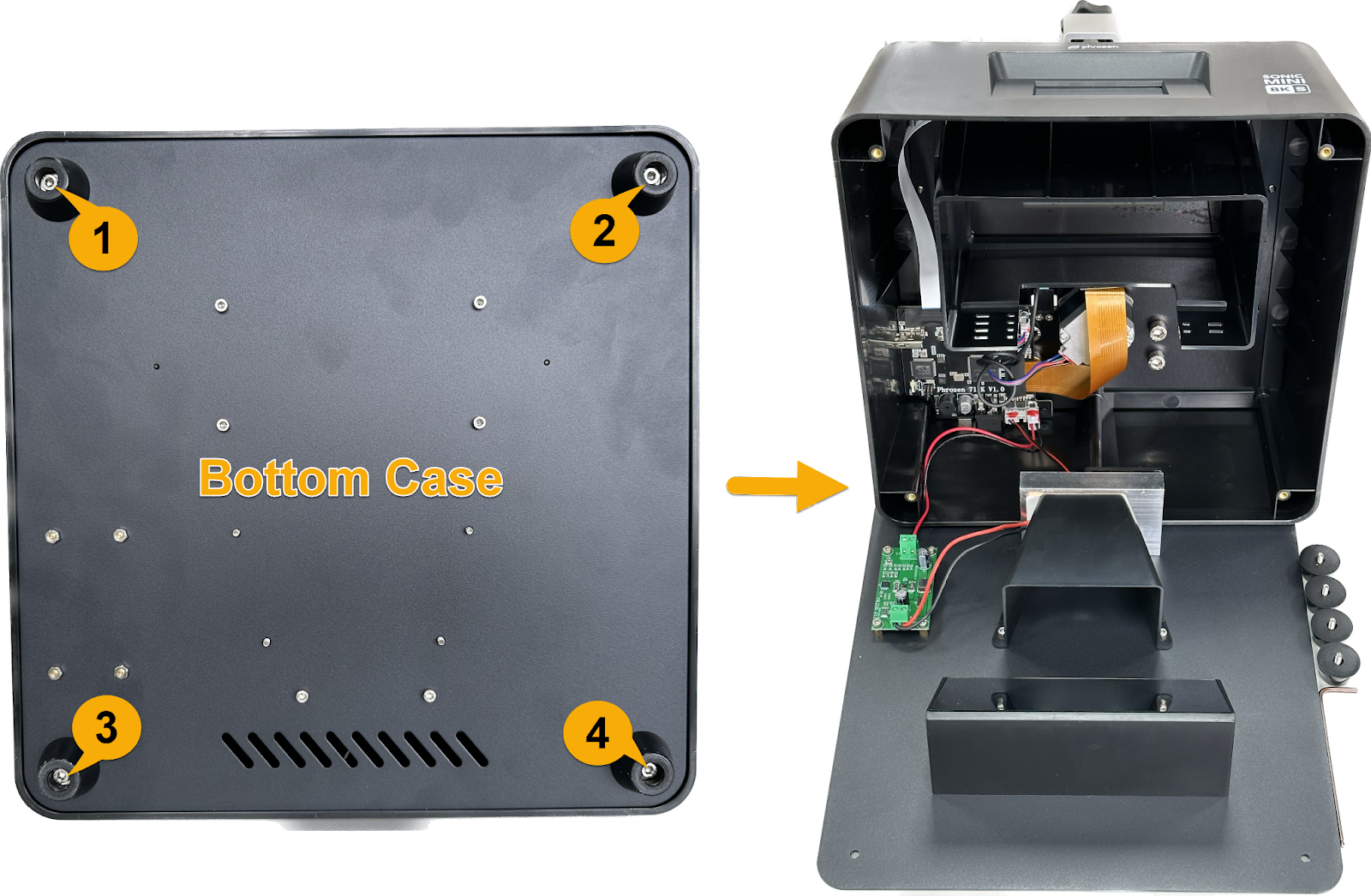

• 鬆開底座上的 4 顆螺絲並打開底座

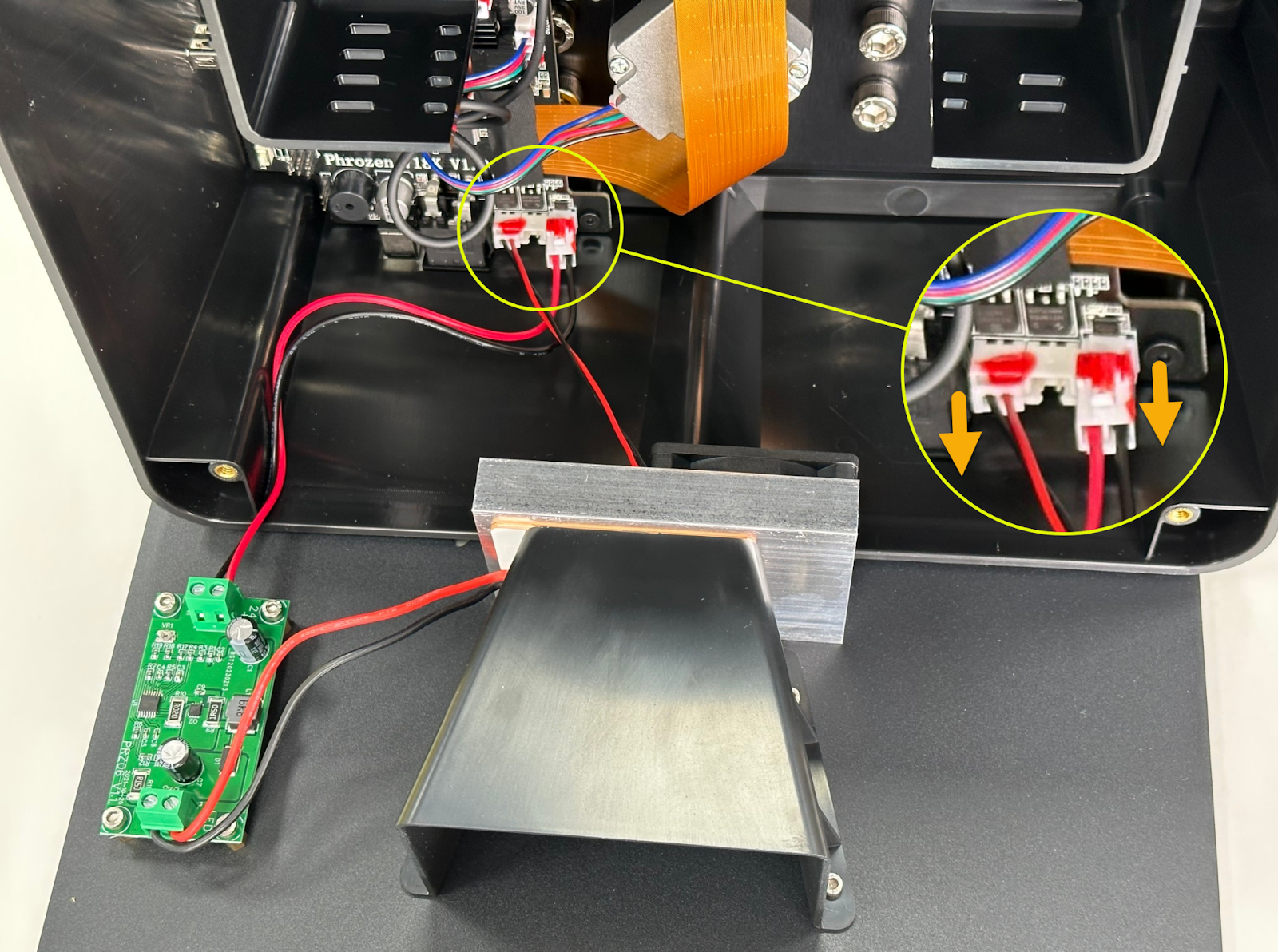

• 拔掉 LED 和風扇連接器，然後移除底座

移除 LED

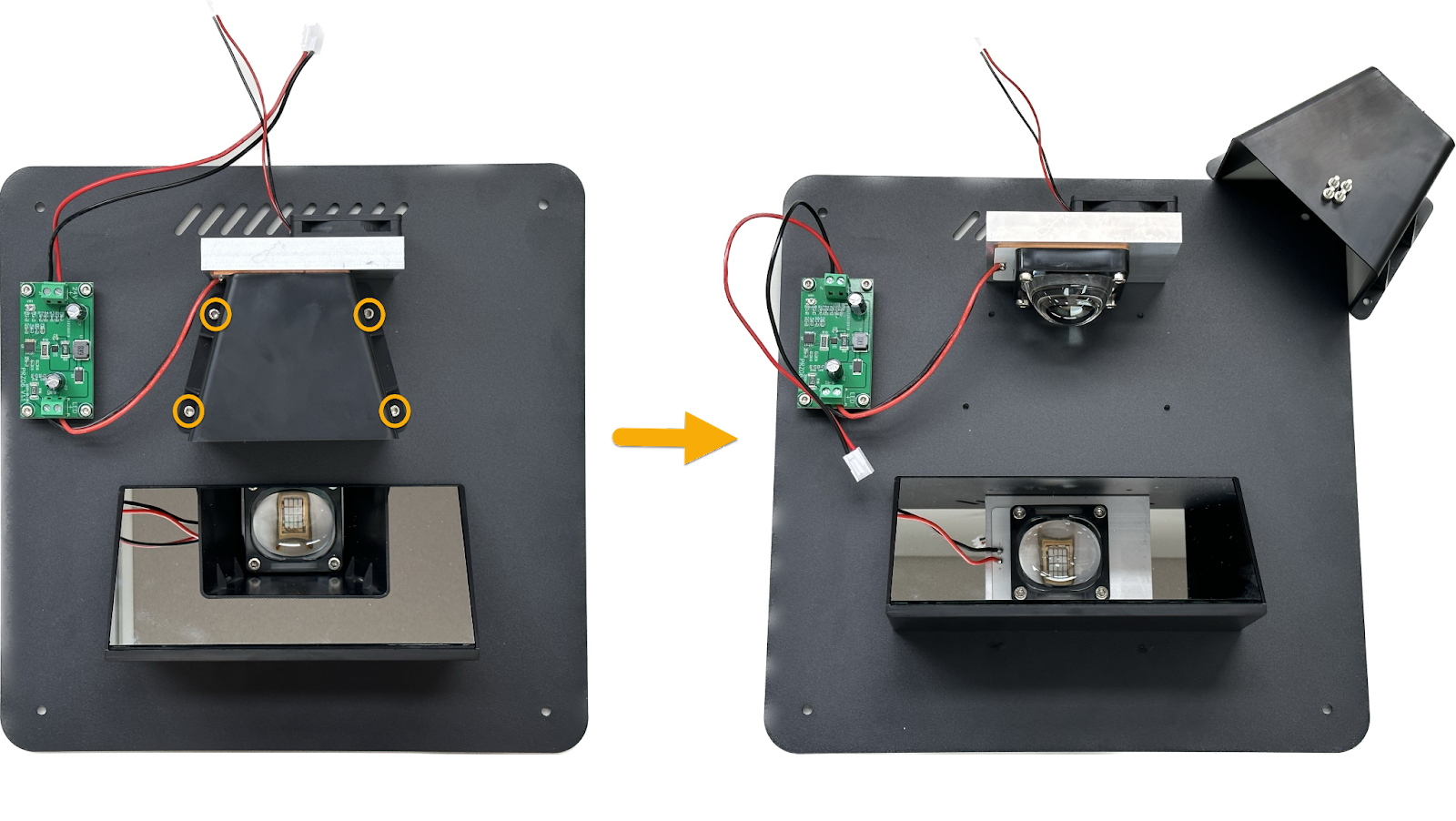

• 鬆開 4 顆螺絲後，移除黑色鏡頭罩

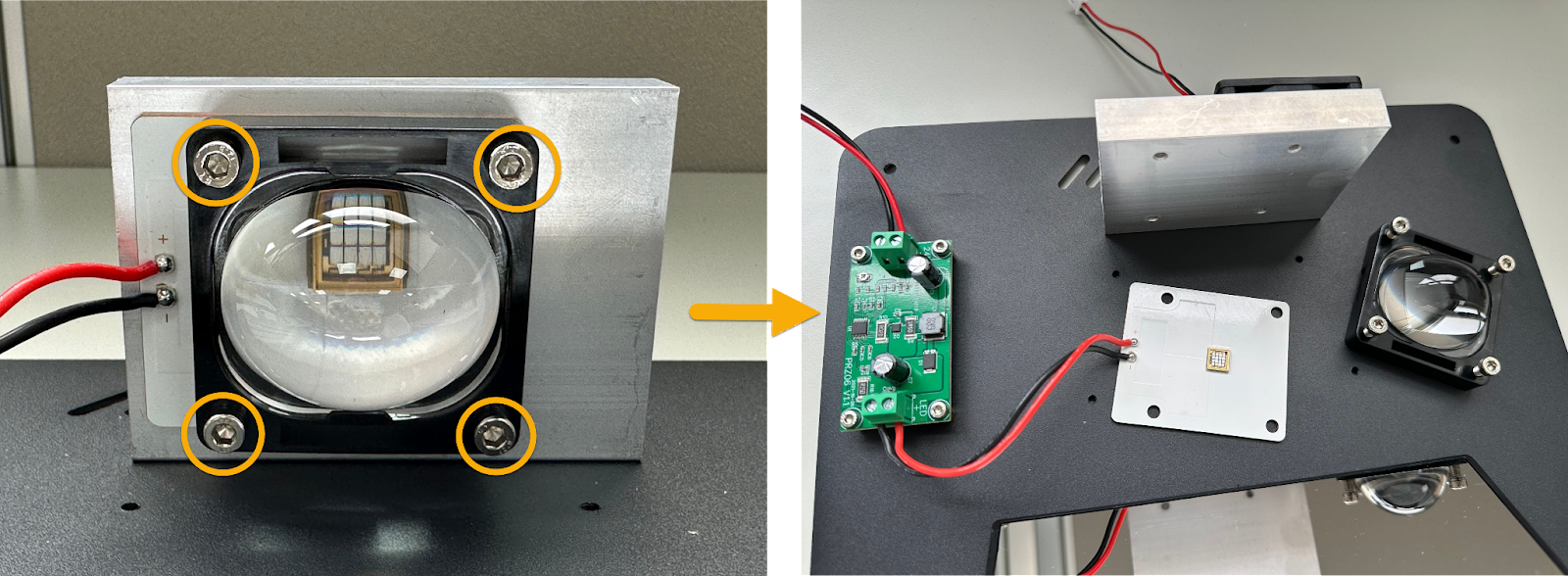

• 鬆開 4 顆螺絲後，移除 LED 鏡頭框

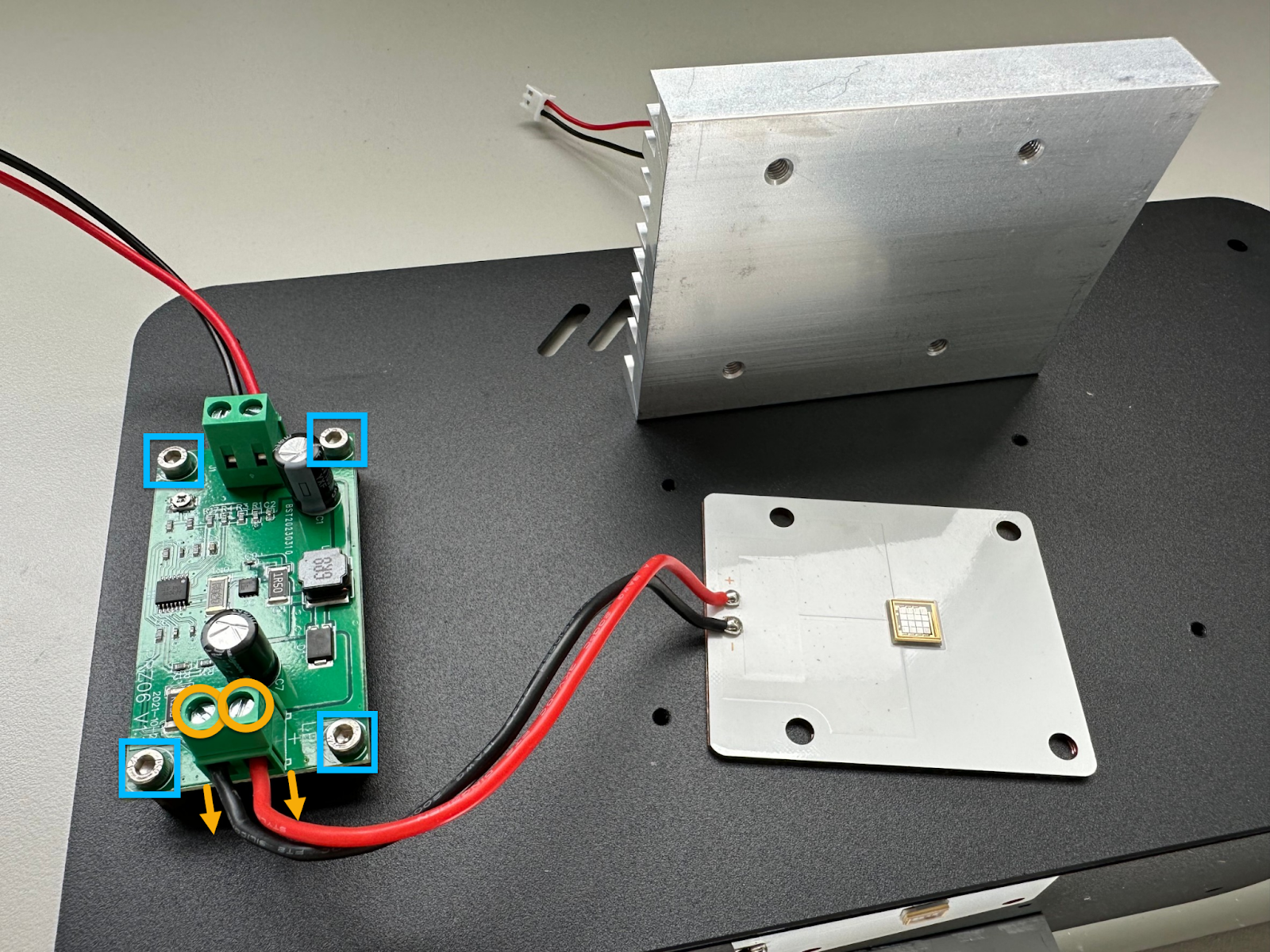

• 拔掉連接 LED 與 LED 驅動板的紅色和黑色電線

2.安裝新的 LED Chip-on-Board（COB）

安裝新的 LED

• 重新連接紅色和黑色電線，將 LED 連接到 LED 驅動板
• 將新的 LED Chip-on-Board 放在散熱片的背面
• 將 LED 鏡頭放在 LED Chip-on-Board 上
• 鎖緊 4 顆螺絲以固定 LED Chip-on-Board 和 LED 鏡頭
• 鎖緊 4 顆螺絲重新安裝黑色鏡頭罩到底座
• 鎖緊 4 顆螺絲重新安裝底座

驗證新 LED 的功能

• 將印表機豎立
• 插入電源線並打開印表機
• 進行內建 LCD 測試，檢查新 LED 是否正常運作

在重新安裝期間小心處理組件，確保所有螺絲和電線都牢固固定。

聯繫客服

按照以上指示，您可以輕鬆更換 Sonic Mini 8K S 印表機的 LED。如果遇到任何困難或問題，請隨時聯絡 Phrozen 客服或您的授權經銷商以獲得進一步的協助。在聯絡 Phrozen 客服團隊時，請提供一些說明問題的照片或影片。
