[Sonic Mini] 检查 LED

如果您注意到打印机的LCD变暗或不发光，可能是LED出现问题所致。本文将引导您检查设备的LED，以确认LED是否正确连接或已损坏。

检查LED模块

进行LED模块的检查有助于识别任何故障的LED。

启动准备

• 插上电源线，并打开打印机。
• 在LCD屏幕上放置A4纸，以便更容易地注意到任何故障的LED。

执行槽清洁功能并确认正常功能

• 在触摸屏幕上，点击“清理料槽”。
• 检查LED模块是否有闪烁或未亮起的LED。

警告：请勿直接望向UV光，以免造成眼睛不适。

重新连接LED端子

如果Sonic Mini上的LED未亮起，检查LED端子块的连接，原因可能是LED端子松脱。

关机和准备

• 关闭打印机

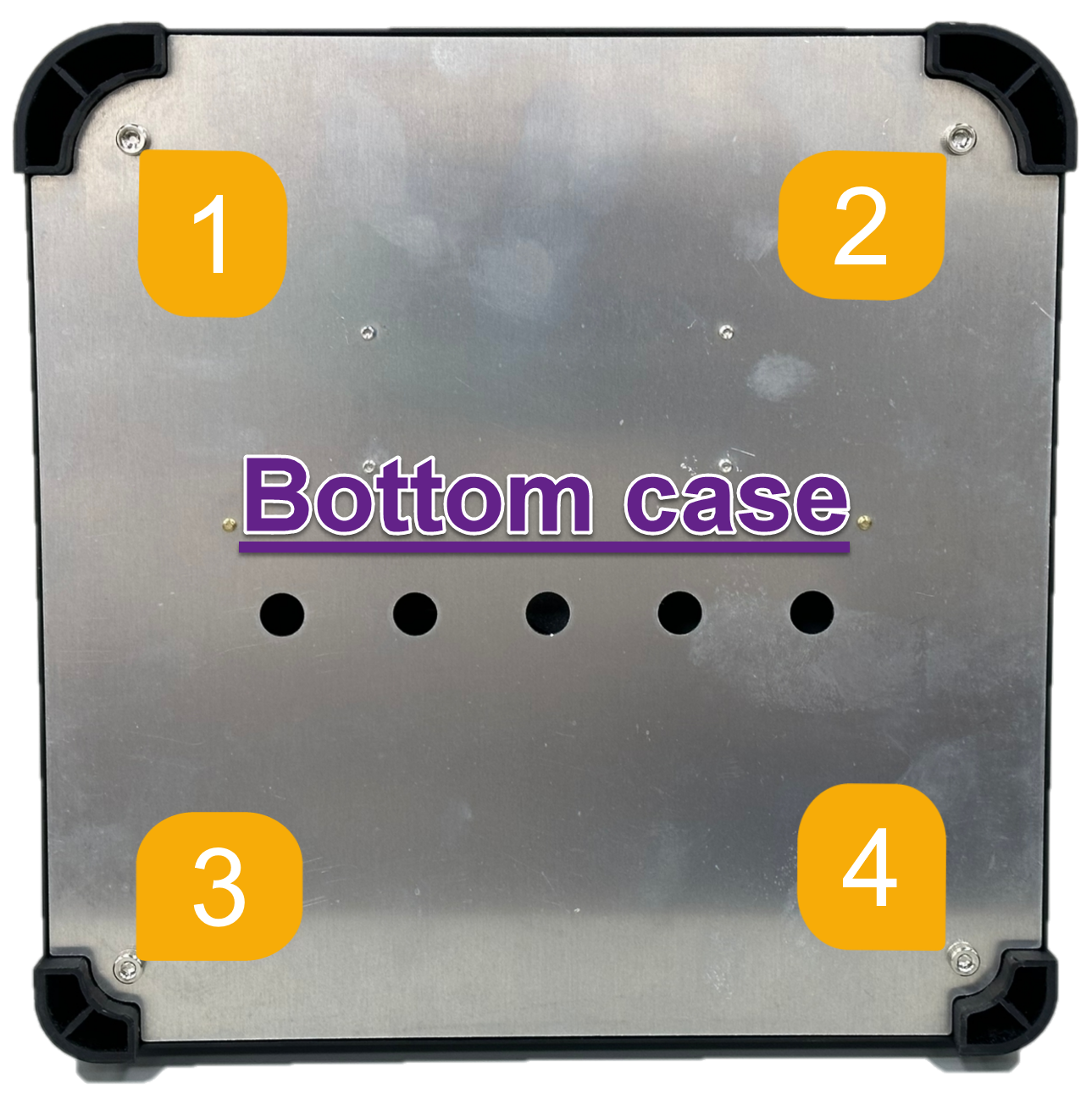

• 松开底壳上的4颗螺丝并取下下盖

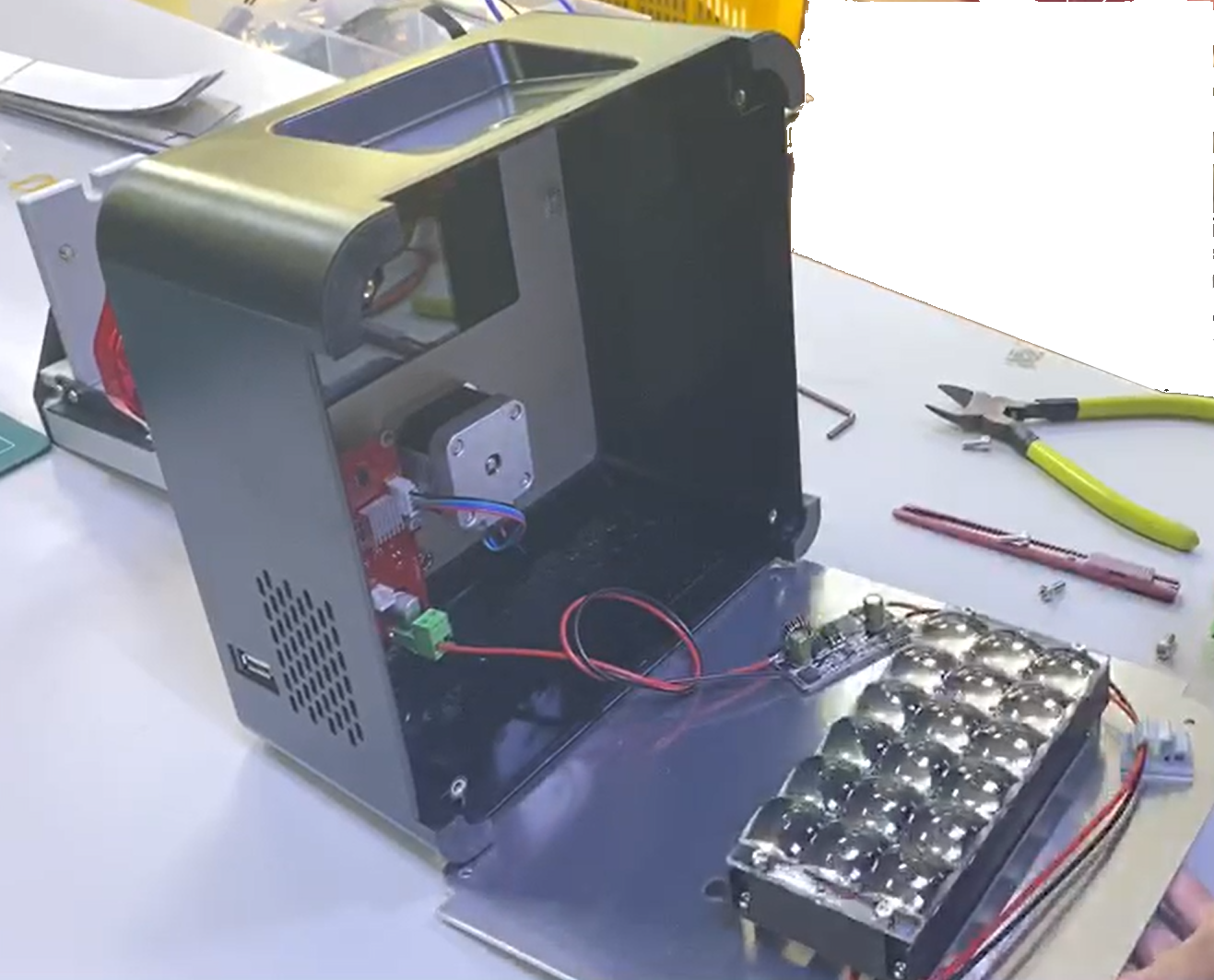

确定LED端子块的位置，将LED连接到主板上。

• 在主板上找到绿色的端子块，作用为LED连接器

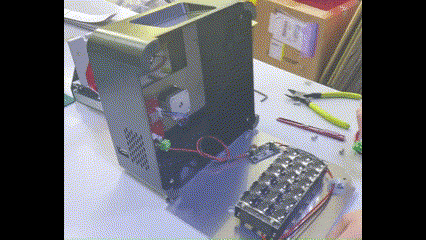

重新安装LED端子块

• 拔下LED连接器
• 轻轻拉动LED连接器的红色和黑色电线

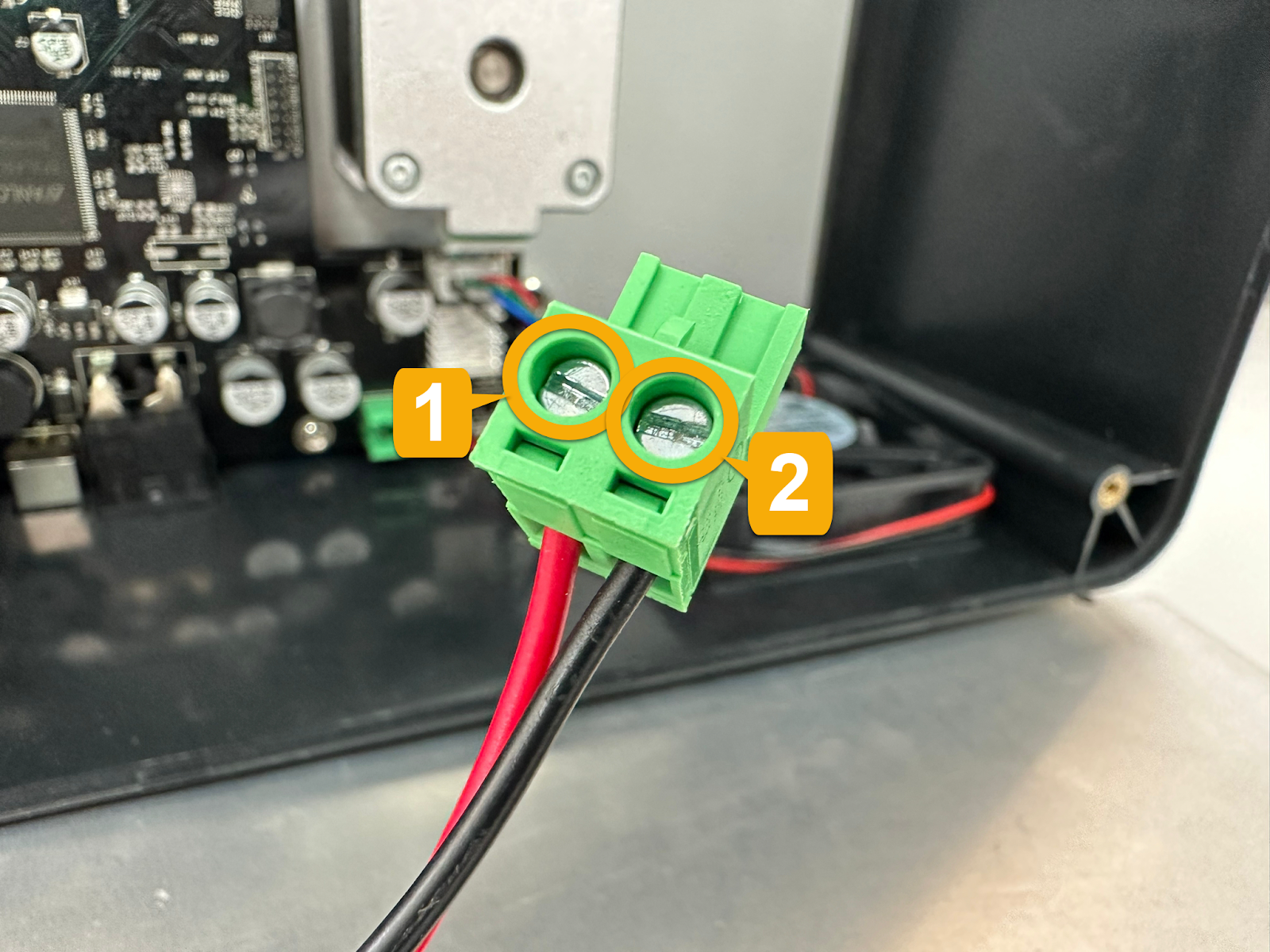

• 如果电线已从端子块上脱落，使用螺丝刀重新连接它们（见下图中的黄色部分）

安装底壳

• 重新安装下盖

打开打印机并运行LCD测试以确认正常功能。

• 插上电源线，打开打印机。
• 在触控面板上，点击 工具，然后点击 LCD测试。
• 检查LED是否亮起。
