[Sonic Mini 4K] 更换Z轴

欢迎来到更换 Sonic Mini 4K Z轴的指南。Z 轴是一个重要的组件，它使打印机能够将载台向上和向下移动，使打印精度达到理想标准。随着时间的推移，Z 轴可能会磨损或损坏，导致如错位或层纹等问题。

在这份指南中，我们将带您逐步完成 Sonic Mini 4K Z 轴的更换步骤，确保您的打印机运作正常，生产出理想的作品。

1.移除旧 Z 轴

初始准备

• 关闭打印机并拔掉电源线。
• 移除UV遮光罩、载台和树脂槽。
• 将打印机放在平坦的表面上。

拆卸

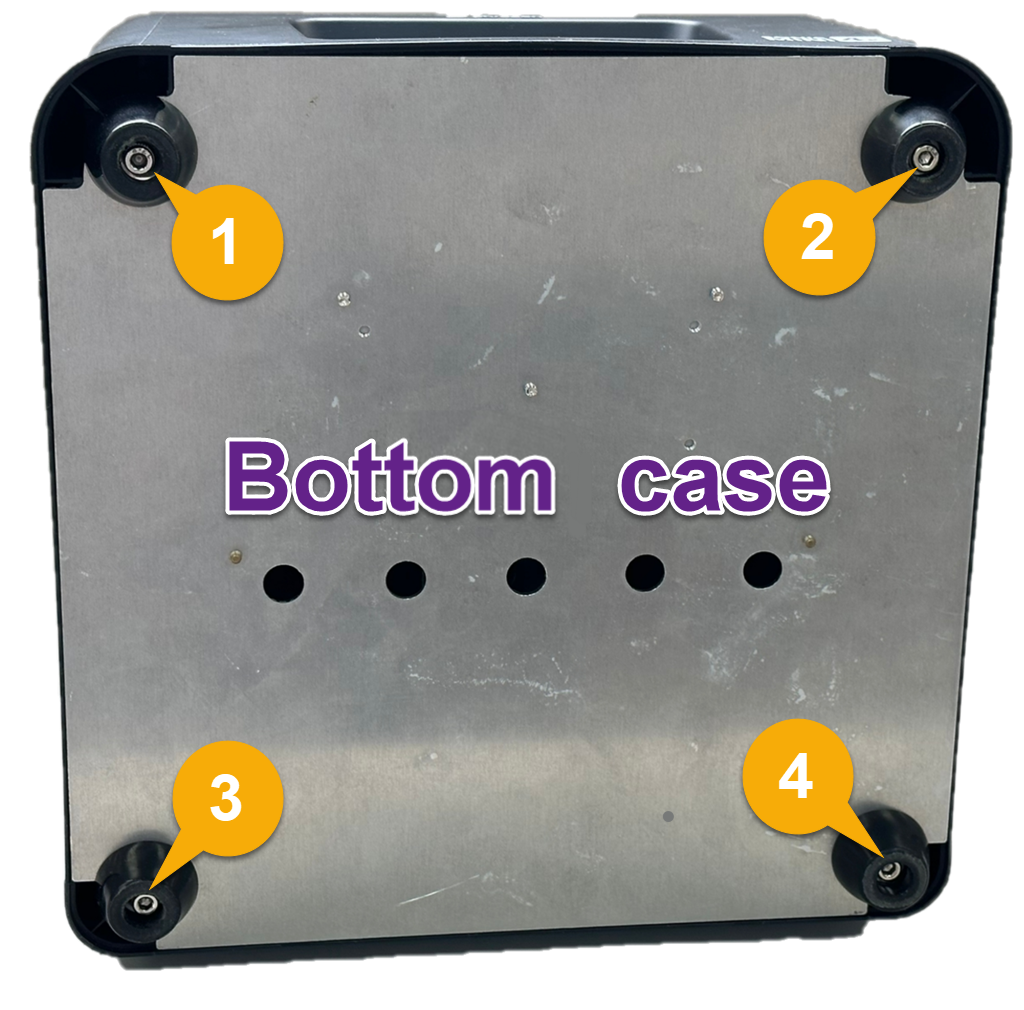

• 松开底座上的 4 颗螺丝，然后打开底座。

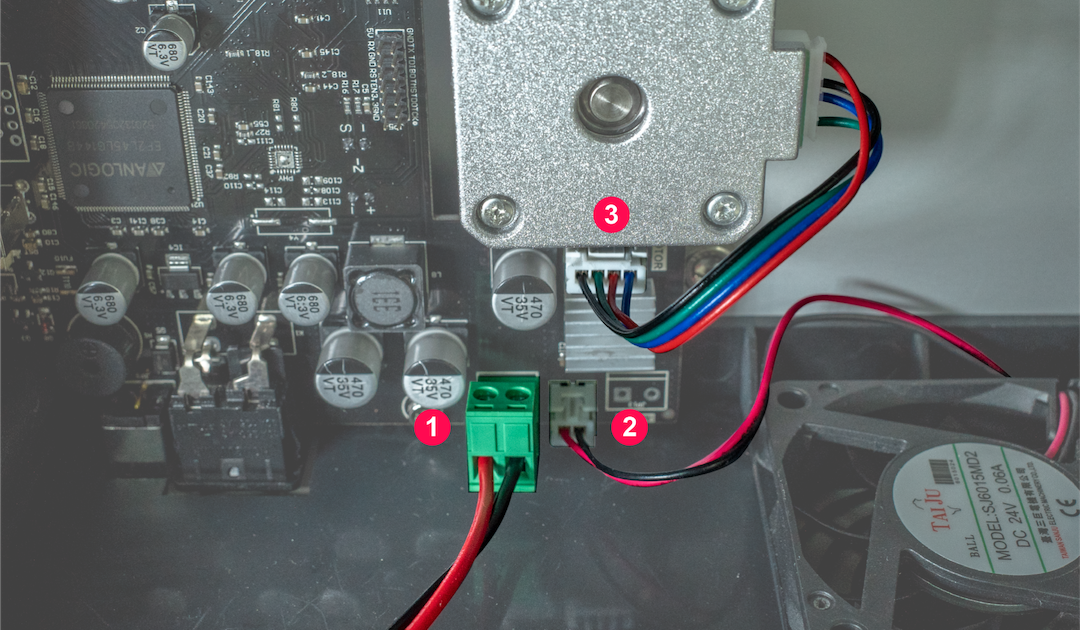

• 拔除与主板相连的 ① LED 端子和 ③ 马达端子。

顶板移除

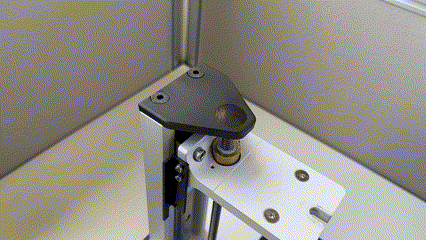

• 拆卸并移除顶部的上板。



调整T版

• 松开固定T板上的4颗螺丝，并降低T版位置以防止其滑脱。

注意: 请勿将滑块从滑轨上移除，以避免损坏 Z 轴。

调整丝杆

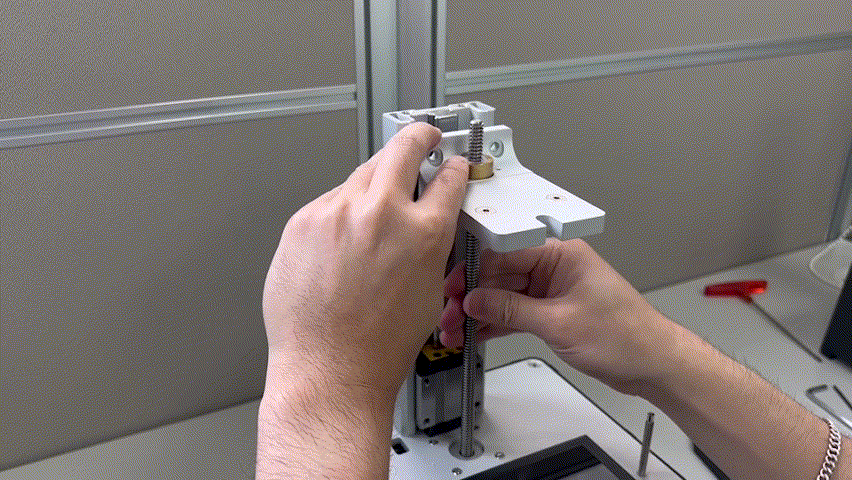

• 逆时针方向手动转动丝杆以提高T板位置。

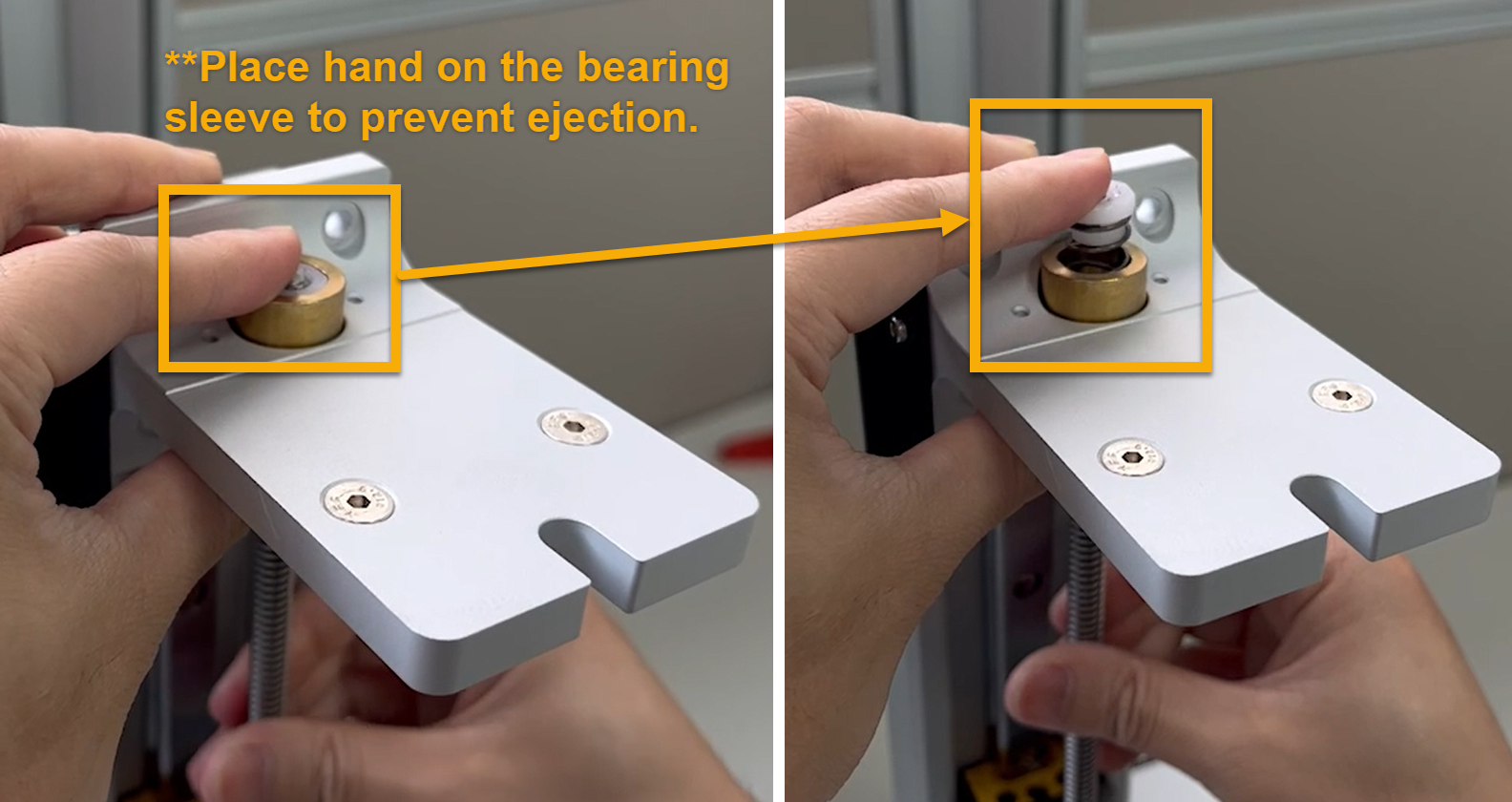

• 为防止套筒弹出，请在 T板几乎到达顶部时按住并转动螺丝。

Z 轴移除

• 松开安装在马达上的平台上的 4 颗螺丝。

• 将 Z 轴从打印机中取出。



2.安装新的 Z 轴

安装新Z 轴

• 把新的Z轴放在打印机内的正确位置。

卸下马达组件

• 松开在马达平台上的 4 颗螺丝。

安装LED端子至主板

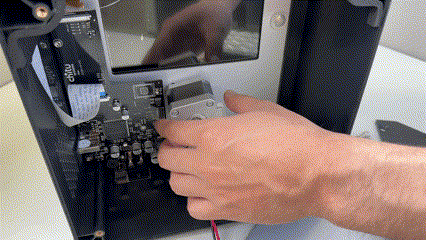

• 连接 LED 端子至主板。

安装马达连接器至马达

• 连接马达端子至马达。

重新组装底部组件

• 安全地重新安装底座，然后将打印机竖立。
• 移除滑轨上的胶带

固定 T 板

• 安装T板，然后将新的丝杆顺时针旋转以固定它。
• 安装4颗螺丝，将T形板固定在滑轨上。

最后步骤

• 安装位于顶部的上版。
• 装上载台、树脂槽和 UV 盖。

联络客服

按照以上的指示，您可以为 Sonic Mini 4K 安装新的 Z 轴。如果在操作过程中出现任何问题，请联系 Phrozen客服 或 授权经销商 寻求进一步的协助。在联系 Phrozen客服时，请提供一些能清楚展示问题的照片或视频。
