如何根据Phrozen RP Tester设定曝光时间

要让树脂在不同模型上呈现理想效果，除了设定合适的曝光时间，也需要了解树脂能够稳定打印哪些细节与结构。Phrozen RP Tester 可协助您观察树脂在细柱、薄壁、凹凸线条、孔洞、表面纹理及桥接结构上的表现。

在本文中，我们将说明如何打印及判读 Phrozen RP Tester。完成测试后，您可以根据各区域的结果了解树脂的优势与限制，并为不同模型选择合适的树脂及支撑设定。

打印 RP Tester 前，请先使用 Phrozen XP Finder 找到适当的正常层曝光时间。曝光设定不正确会影响其他测试区域，使结果无法准确反映树脂本身的性能。

1 打印 Phrozen RP Tester

• 将 Phrozen RP Tester 下载到您的电脑上。
• 将文件导入到切片软件中，选择对应的机器型号，设定所需的曝光时间(秒)，然后切片。
• 将切片文件通过WiFi传输或者U盘拷贝 到机器上，并开始打印。
• 完成打印后，清洗测试件并查看各测试结果。

2 查看结果

使用 Phrozen RP Tester 打印后，请先检查棋盘格以确认曝光设定，再依序观察柱体、斜面细线、细针与孔洞、表面纹理及桥接结构。不同树脂可能在不同区域表现较好，测试结果应用来判断树脂是否适合特定模型，而不是单纯比较树脂的好坏。

棋盘格

此测试的目的是确认目前的曝光设定是否适当。RP Tester 同时设有平面及斜面棋盘格；平面棋盘格主要反映 XY 平面的曝光结果，斜面棋盘格则更接近模型倾斜摆放时的打印情况。

• 曝光适当时，每个方格应仅在角落轻微接触，且边界清楚。
• 如果方格角落之间出现明显间隙，通常表示曝光不足。
• 如果方格角落互相重迭或明显膨胀，通常表示曝光过度。

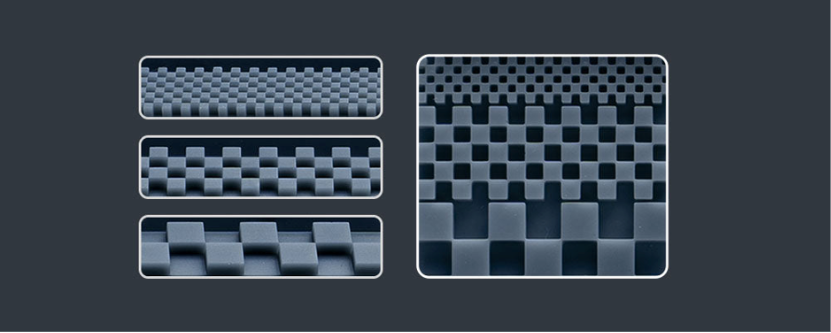

RP Tester 的平面及斜面棋盘格（图片来源：Phrozen Technology）

柱体

RP Tester 左右两侧分别设有实心圆柱及镂空六角柱。这些柱体具有不同直径与厚度，可用来确认树脂在适当曝光下能够稳定打印的最小结构。

实心圆柱

此测试的目的是观察树脂形成细小垂直结构的能力。理想情况下，圆柱应保持完整、笔直且彼此分离。

• 如果较细的圆柱没有出现，表示该尺寸可能低于树脂可稳定打印的范围。
• 如果圆柱成功成形但出现歪斜，表示该尺寸已接近树脂的结构稳定极限。
• 如果圆柱在清洗、后固化或拆件时容易断裂，该树脂可能不适合具有大量细长零件的模型。

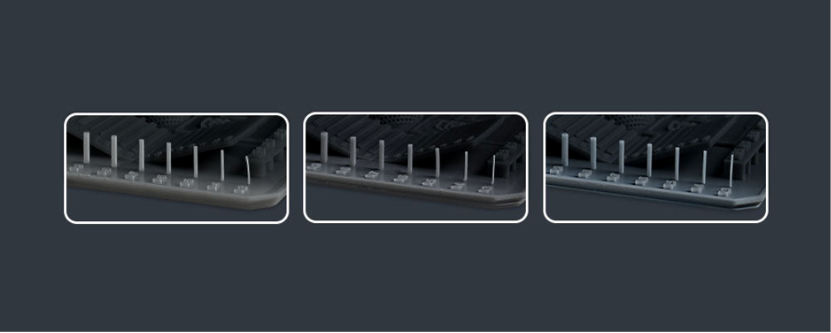

不同树脂的实心圆柱打印结果（图片来源：Phrozen Technology）

镂空六角柱

此测试的目的是观察树脂形成薄壁与小型中空结构的能力。请记录最薄且仍保持完整的六角柱，作为设计薄壁或镂空细节时的参考。

• 如果六角柱外型完整且中央孔洞清楚，表示树脂可以稳定呈现该壁厚。
• 如果较薄的六角柱没有成形，表示该壁厚可能低于树脂可稳定打印的范围。
• 如果中央孔洞缩小或被填满，请重新检查曝光时间，或将该尺寸视为树脂的细节极限。

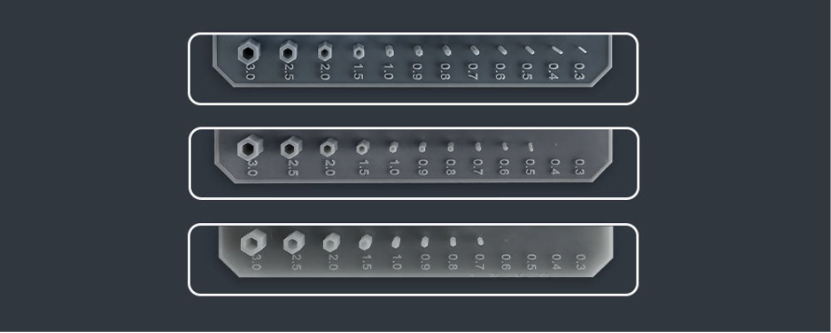

不同树脂的镂空六角柱打印结果（图片来源：Phrozen Technology）

斜面细线

斜面上的凸起与凹陷细线可模拟公仔、微缩模型及其他精细模型常见的表面纹路。判读时，请分别检查凸起线条与凹陷线条。

• 凸起线条越细仍能保持完整，表示树脂呈现浮雕细节的能力越好。
• 凹陷线条越细仍能清楚分离，表示树脂呈现刻纹及沟槽的能力越好。
• 如果凸起线条断裂或消失，或凹陷线条变浅、被填满，表示该尺寸可能超出树脂可稳定呈现的范围。

RP Tester 的凸起与凹陷斜面细线（图片来源：Phrozen Technology）

不同树脂的斜面细线打印结果（图片来源：Phrozen Technology）

细针与孔洞

细针与孔洞设置在斜面上，可仿真实际模型中的细小凸起与凹陷细节。

细针

• 成功打印的细针越多，表示树脂形成细小凸起结构的能力越好。
• 如果较细的针没有出现，表示该尺寸可能低于树脂可稳定打印的范围。
• 如果细针弯曲、歪斜或断裂，表示树脂在该尺寸下的结构稳定性不足。

不同树脂的斜面细针打印结果（图片来源：Phrozen Technology）

孔洞

• 孔洞轮廓越完整，且尺寸越接近模型设计，表示树脂呈现细小凹陷细节的能力越好。
• 如果较小的孔洞被填满，可能表示曝光过度，或该尺寸已超出树脂的细节表现极限。
• 如果孔洞轮廓变形，请同时检查曝光设定、打印稳定性及孔洞内是否残留未固化树脂。

RP Tester 的斜面孔洞与细针（图片来源：Phrozen Technology）

平面与球面纹理

此测试的目的是仿真模型表面的复杂纹理。请同时检查平面与球面上的六角形图案、纹理间隙及球面分隔线。

• 如果纹理间隙清楚、六角形彼此分离，表示树脂能够还原该尺寸的表面细节。
• 如果六角形互相黏合或凹陷纹理被填满，请检查曝光是否过度，并确认清洗是否完全。
• 如果平面纹理清楚但球面纹理模糊，表示树脂在曲面或倾斜表面上的细节还原能力较有限。

RP Tester 的球面及平面纹理（图片来源：Phrozen Technology）

桥接结构

RP Tester 底部设有不同跨距的桥接结构，用来观察树脂在缺少支撑时形成水平悬空结构的能力。

• 如果桥接结构保持平直，表示树脂可以稳定打印该跨距。
• 如果跨距增加后开始下垂，表示已接近树脂可稳定成形的悬空距离。
• 如果桥接底部明显膨胀、变厚或断裂，打印类似结构时应增加支撑，或缩短支撑点之间的距离。

桥接结果可作为支撑密度与支撑间距的参考，但不能取代标准化的材料拉伸强度测试。

不同树脂的桥接结构打印结果（图片来源：Phrozen Technology）

3 补充说明

• 每种树脂和打印机的组合都不同。请先使用 Phrozen XP Finder 找到适当的正常层曝光时间，再打印 RP Tester。
• 建议为每款常用树脂保留一个 RP Tester，并记录树脂名称、颜色、打印机型、层高、曝光时间及打印日期，方便日后比较。
• 比较不同树脂时，请尽量使用相同的层高、环境温度、清洗方式及后固化条件。
• 不同树脂可能在不同测试区域表现较好。例如，工程树脂可能无法打印最细的圆柱，却能在桥接结构上保持较好的稳定性。请依照模型需求选择树脂。
• RP Tester 的结果可作为树脂选择、模型设计及支撑设定的参考，但不能取代树脂技术数据表或标准化材料性能测试。

联系客服

按照上述说明，您可以逐步了解树脂在不同结构与细节上的打印表现。如果测试件出现大范围缺失、脱落或变形，或无法确认问题是否与曝光设定有关，请联络 Phrozen 客服或您的授权经销商以取得进一步协助。

联络 Phrozen 客服 时，请提供 RP Tester 正面、侧面及各测试区域的清晰照片，以及打印机型、树脂名称、切片软件、完整打印参数、环境温度、清洗方式与后固化条件。
