[Sonic Mighty Revo] Z轴感应器

Z轴传感器是树脂3D打印机的关键部件，其主要功能是准确地检测并维持载台在Z轴上的位置。如果传感器损坏或发生故障将无法判断准位高度影响打印，请务必更换它。

在本文中，我们将指导您如何更换 Sonic Mighty Revo 打印机上的传感器讯号线。

1. 移除旧传感器讯号线组

关机并准备工作

• 关闭打印机并拔掉电源线。
• 将打印机放置在平坦的表面上。
• 按照此 教学影片 指示拆装顶盖。

拆除旧传感器线组

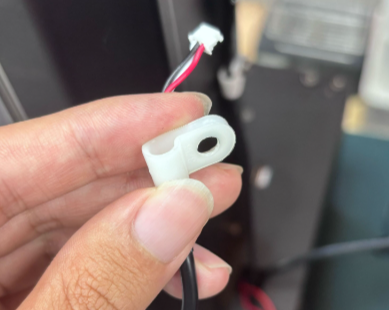

• 松开固定在Z轴基座上的传感器讯号线螺丝。

• 按照此 教学影片 打开前盖

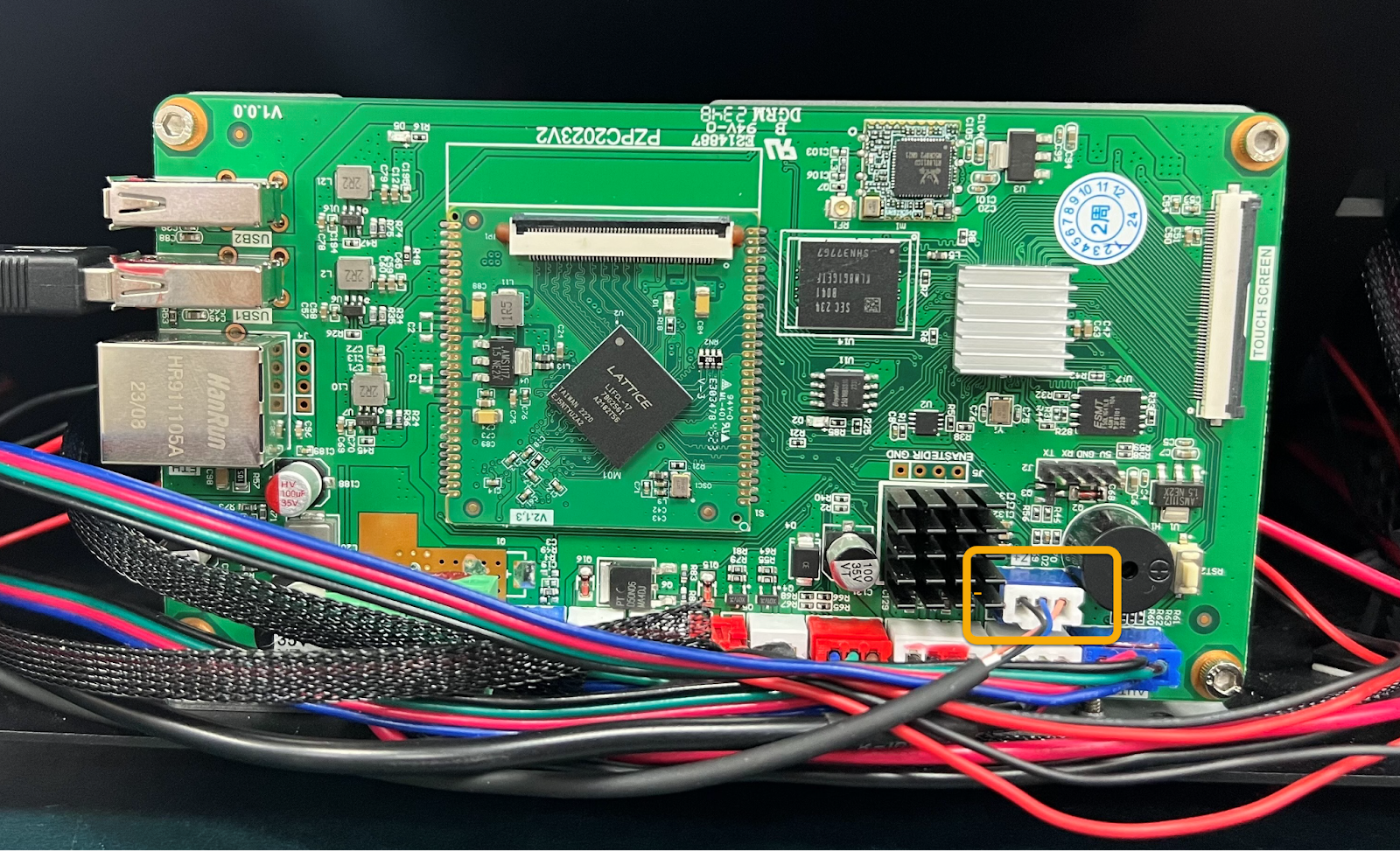

• 小心地从主板上拔下传感器讯号线。

• 按照此 教学影片 移除后盖.

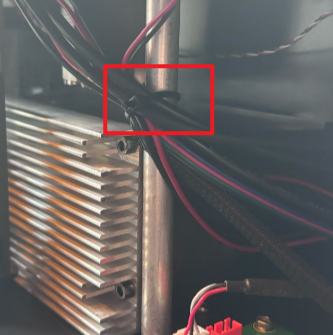

• 解开线束带以释放传感器讯号线（参见下图）。

• 将传感器线组从 Z 轴后方的孔中拉出。

2. 安装新的传感器线组

安装新的传感器线组

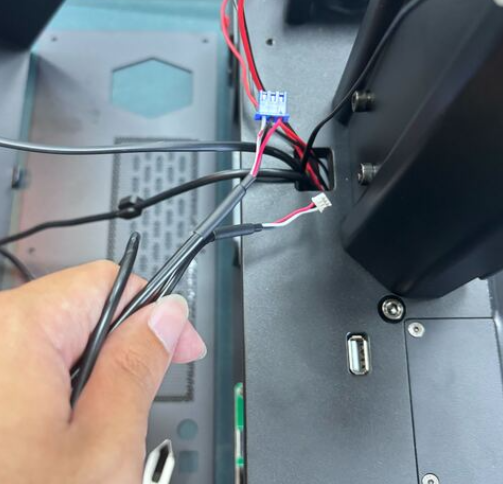

• 将新传感器线组的蓝色接头从 Z 轴后方的孔穿过。

• 将 2 个连接器（蓝色和白色）插入指定端口。

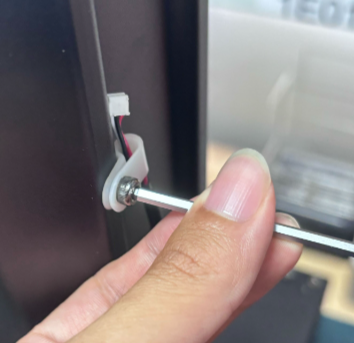

• 锁紧螺丝以将传感器线组固定在 Z 轴基座上。

• 整理打印机内部的电缆束。

重新组装其他组件

• 重新安装前盖和后盖。.

验证新触控屏幕的功能

• 插入电源线并开启打印机。
• 执行 Z轴校正 确认新的传感器组能否正常运作。.

联系支持人员

按照上述说明，您可以为 Sonic Mighty Revo 安装新的传感器线组。如果步骤中出现任何问题，请联系 Phrozen 客服支持 或 授权经销商 以获得进一步的帮助。联系 Phrozen客服 时, 请务必发送一些说明问题的照片或视频。
