[Sonic Mighty 12K] 更换LED

LED是Sonic Mighty 12K中的一个重要组件，它通过LCD投射UV光进行树脂固化，创建3D模型。然而，LED随着时间的推移可能会经历磨损，最终烧坏。

因此，更换LED是必要的，以确保打印机正常运行并始终产生高质量的打印品。在本文中，我们将指导您如何更换Sonic Mighty 12K中的LED。

1.移除旧LED芯片板

取下前机壳和后机壳

• 关闭打印机并拔掉电源线
• 取下UV遮光罩、树脂槽和载台
• 松开前机壳上的4个螺丝和后机壳上的8个螺丝
•

• 取下前机壳和后机壳

取下打印机的顶半部

• 拆下马达排线
• 松开连接接地线的螺母
• 打开电缆夹，拆下连接到主板的液晶屏排线
• 松开打印机平台上的8个螺丝，取下打印机的顶半部

拆下旧LED

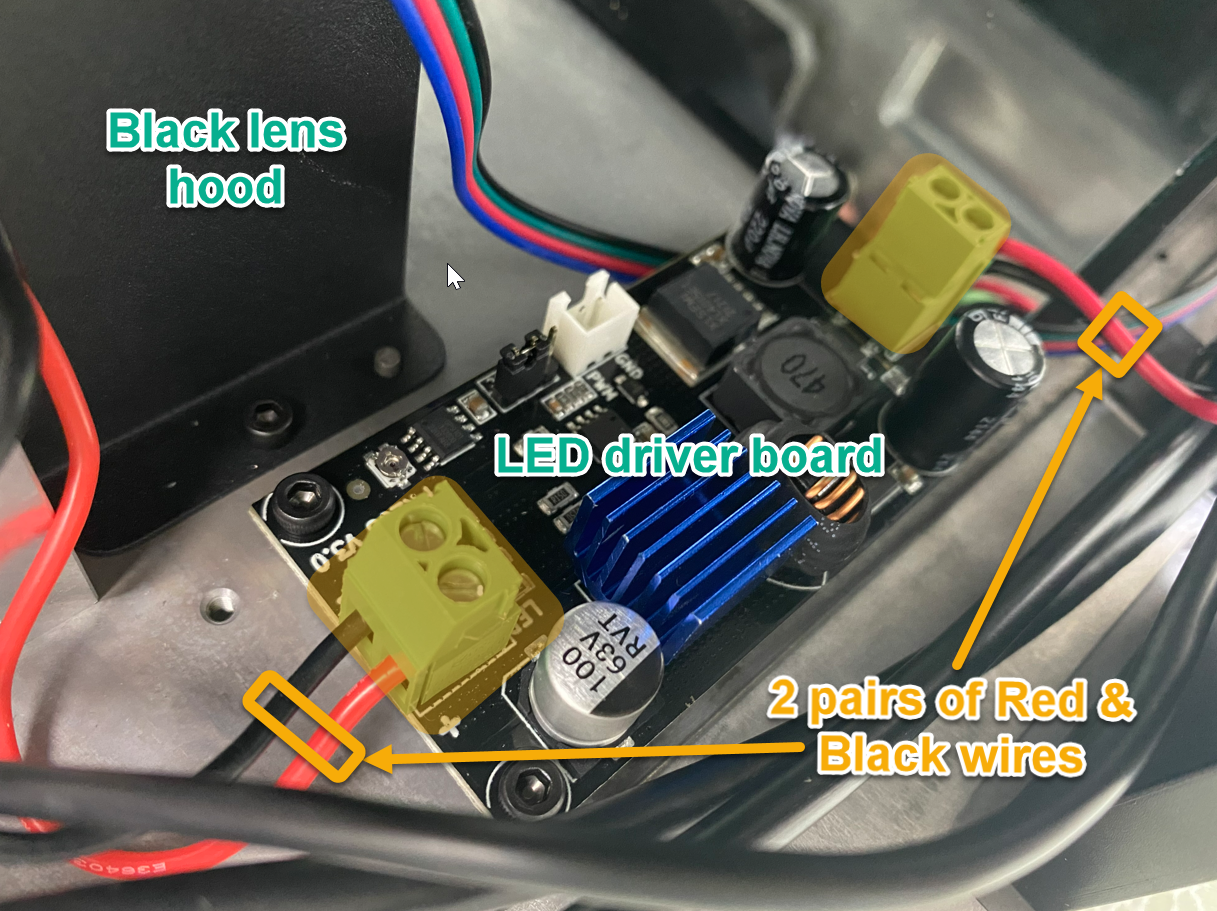

• 断开连接到LED驱动板的2对红色和黑色电线
• 松开固定LED驱动板的4个螺丝，取下它
• 松开黑色透镜罩并取下它

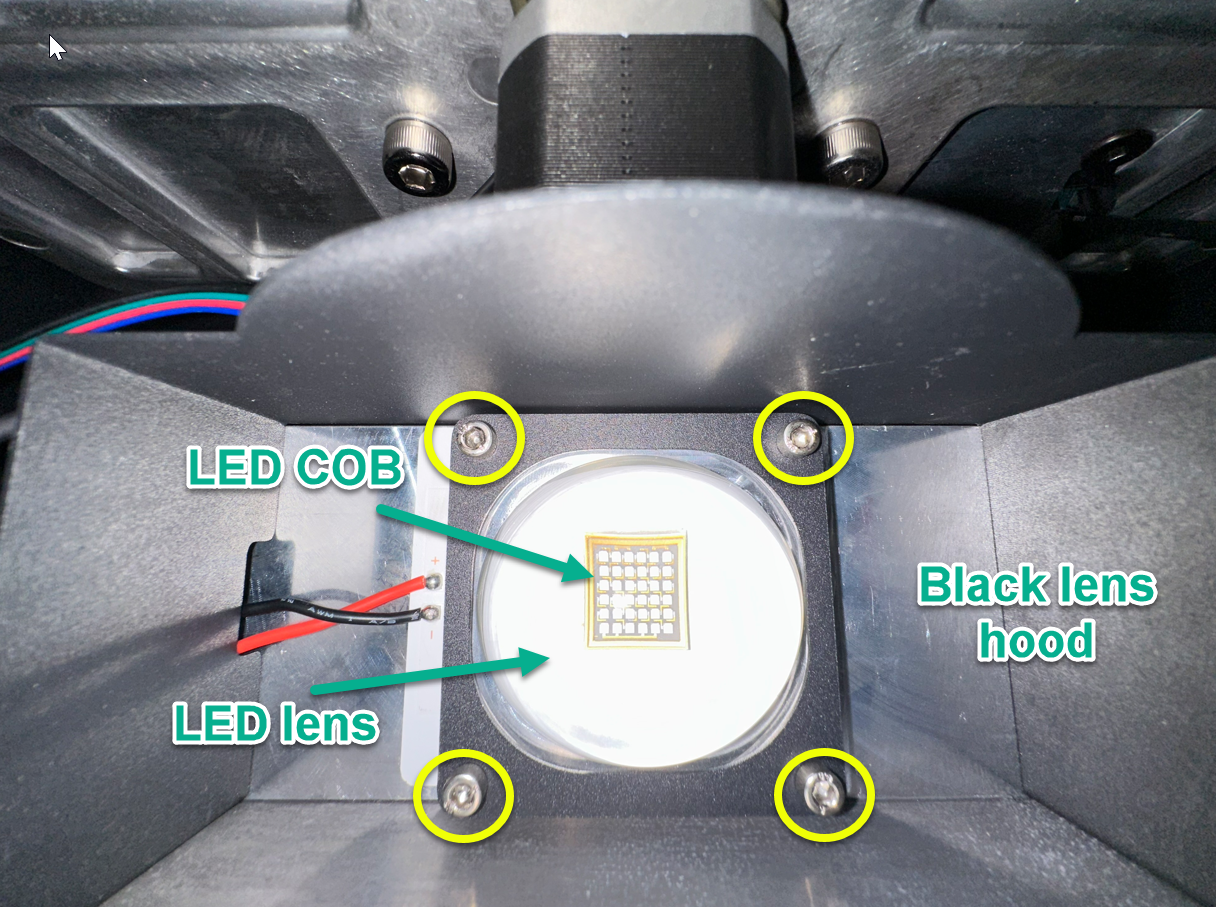

• 松开LED透镜上的4个螺丝，取下它（见下图）
• 把旧的LED芯片板带到室外

2.安装新LED芯片板

安装新LED

• 将新的LED芯片板放在散热器上
• 将LED透镜安装到芯片板上
• 将黑色透镜罩安装到LED透镜上
• 将LED驱动板安全固定在原位
• 重新连接来自LED驱动板的红色和黑色电线对

重新安装打印机

• 仔细重新安装打印机的顶半部，紧固8个螺丝
• 将LCD屏排线重新连接到主板
• 紧固连接接地线的螺母
• 重新连接马达排线
• 重新安装前机壳和后机壳

验证新LED的功能

• 插入电源线，打开打印机
• 执行内置LCD测试，检查新LED是否正常工作

⚠️注意：

在重新安装过程中请小心处理组件，确保所有螺丝和电缆都紧固牢靠。

联系客服

遵循以上说明，您可以轻松更换Sonic Mighty 12K的LED。如果遇到任何困难或问题，请随时联系Phrozen客服或授权经销商以获得进一步的协助。在联系Phrozen客服时，请提供一些说明问题的照片或视频。
