[Sonic Mighty Revo] 检查 LED

如果您发现打印机的光源变暗或无法点亮，这可能是 LED 灯出现问题。本文将为您提供一个完整的检查流程，帮助您轻松确认 LED 是否仍能正常运作或已经损坏。

1. 使用保护镜目视检查 LED 发热芯片 (COB)

断电并准备

• 关闭打印机并拔掉电源插头。
• 拆下前盖、顶盖和后盖。
• 小心地拆下顶板并将其放下。

识别烧毁的 LED

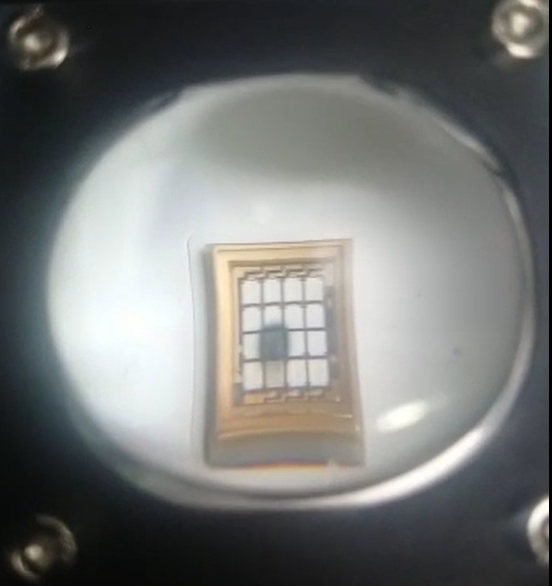

• 找到位于透镜后方的 LED 芯片（COB）。
• 拍摄 LED 的照片，查看是否有烧坏的 LED（请参阅以下范例）。

另一种识别烧毁 LED 的方法

• 打开打印机，然后点击工具 > 屏幕测试以启动 LED。
• 拍摄 LED 芯片（COB）的照片以确认是否有烧坏的 LED。

• 使用一字螺丝起子重新确认安装主板上的 LED 电源线。
• 重新连接 LED 驱动板上的扁平电线。
• 重新连接触控面板的扁平电线。
• 将电源线插入插座。
• 打开打印机。
• 执行 "树脂槽清洁"，检查 LED 是否正常运作（请参阅以下范例）。

2. 检查 LED 连接

如果 Sonic Mighty Revo 的 LED 未亮起，请检查 LED 接线，因为这可能是问题的原因。

LED 接线包含三个端子。端子 1 位于主板上从左数起的第二个位置，而端子 2 和端子 3 则位于 LED 驱动板上。

关闭电源并准备

• 关闭打印机并拔掉电源插头。
• 取下前盖、顶盖和后盖。

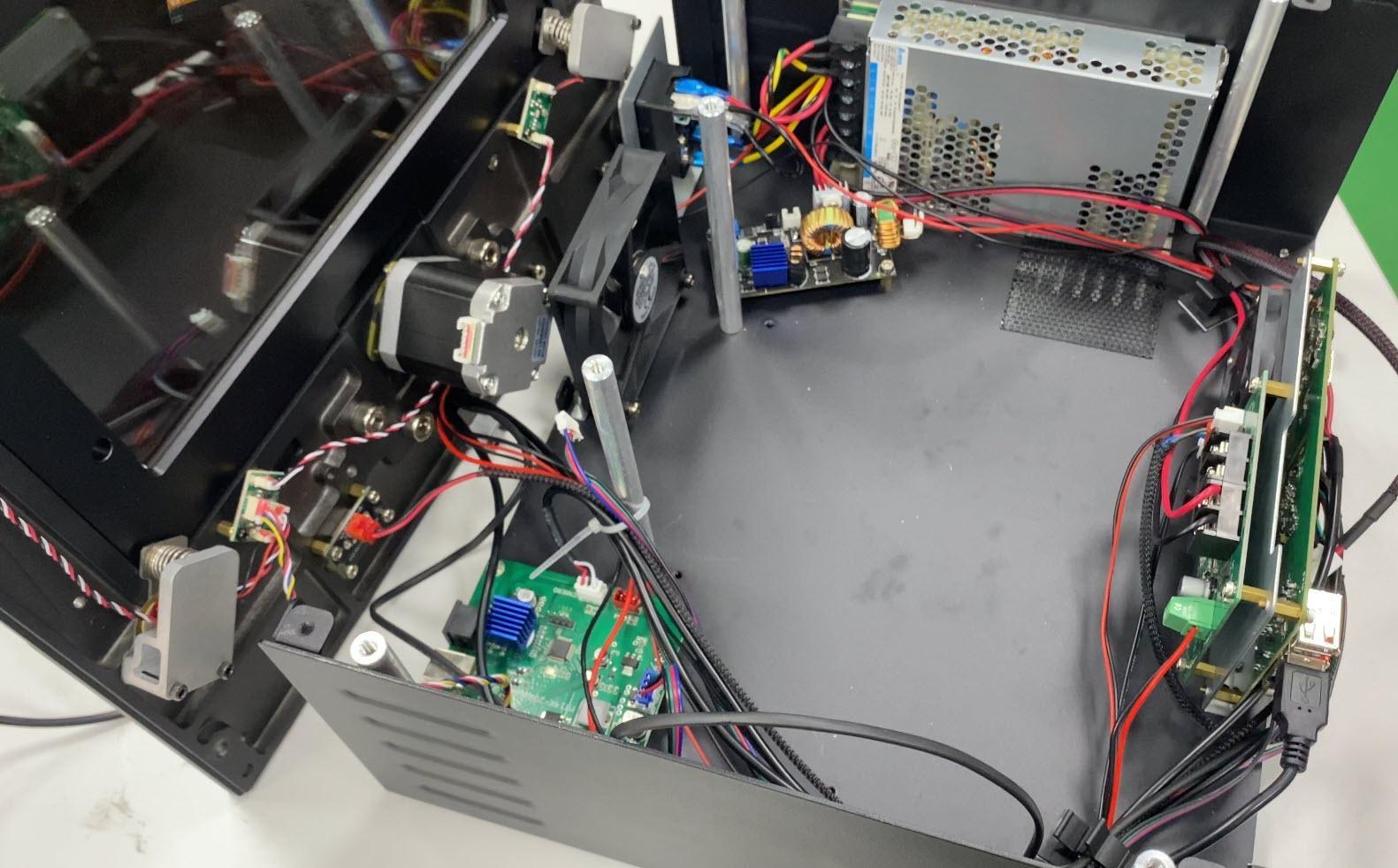

• 小心地拆下顶板并平放。

注意：在滑动取下机壳时请小心，以免损坏任何扁平电线。

重新连接黑色和白色电线

• 准备一把一字螺丝起子。

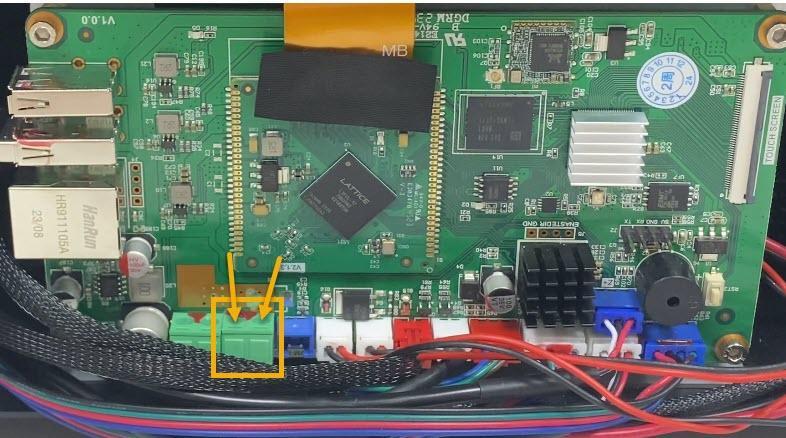

• 轻轻拉动连接到端子 1 的红色和黑色线检查是否有松动。
• 如果线已经从端子块脱离，使用螺丝起子将它们重新接回。

拆下LED模块

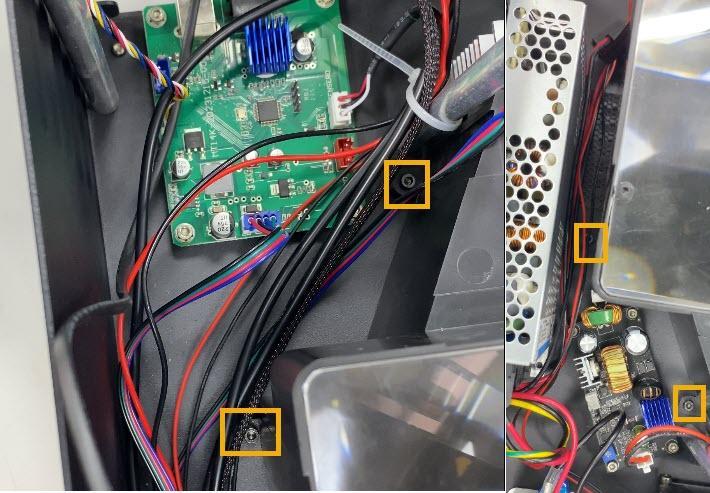

• 卸下 LED 模块上的 4 颗螺丝。

• 拆下 LED 模块。

检查 LED 驱动板上的 LED 电线

• 重新连接连接到 LED 驱动板的电线。

重新组装打印机

• 锁紧螺丝并组装所有零件。

开启打印机并执行测试

• 插上电源线并打开打印机。
• 执行LCD 测试或料槽清洁以开启 LED。

• 检查 LCD 是否已恢复正常亮度。

联系支持人员

按照以上步骤，您可以检查设备上的LED并判断是否需要维修或更换。如果在尝试上述步骤后问题仍然存在，请联系 Phrozen 客服  或是 授权经销商 以便获得协助。当您联系 Phrozen 客服时，请提供一些显示LED问题的照片和视频，这将大大有助于问题的排查过程。
