[Mega 8K S] 更换LCD

LCD在3D打印中至关重要。在打印过程中，LED光源会透过LCD生成每一层的图像。

请注意，LCD为消耗品，在长时间的使用下可能会需要做替换，因此，本文将指导您如何在Sonic Mega 8K S中更换LCD。请点击此连结了解LCD的保修政策。

1.移除旧LCD 面板

关机并准备

• 关闭打印机并拔下电源插头
• 取出树脂槽并清洁LCD表面
• 松开12颗螺丝（两侧各4颗，前方8颗），然后慢慢将前机壳向您拉出

拔下排线

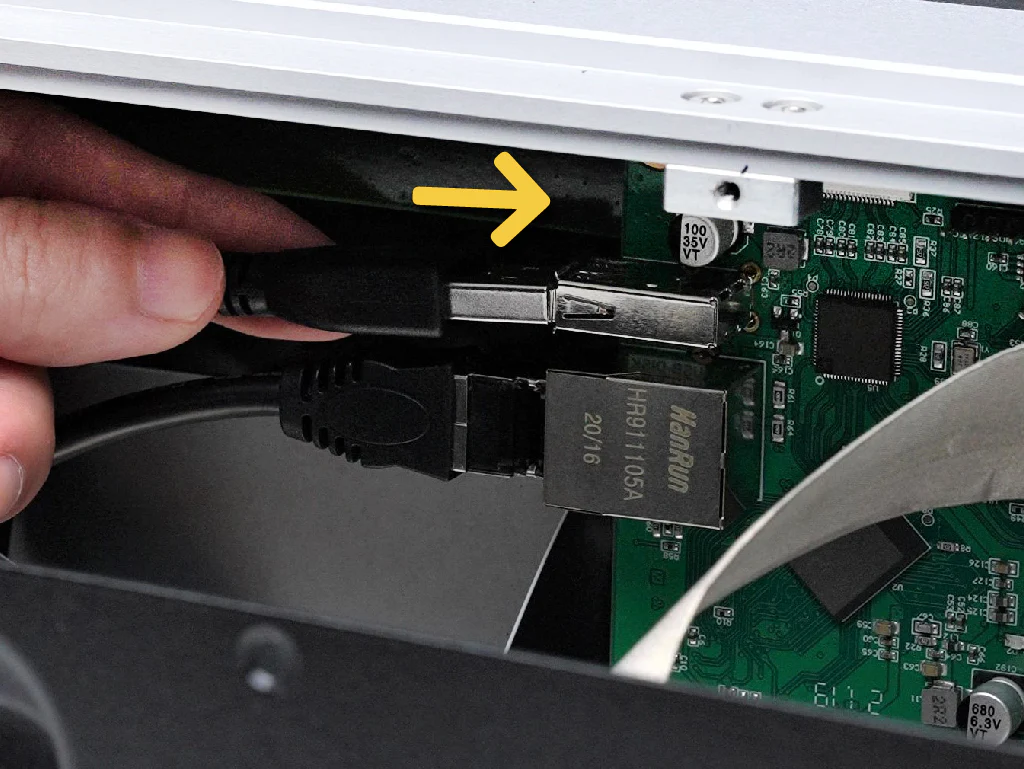

• 拔下触控面板排线和USB连接器，然后取下前机壳

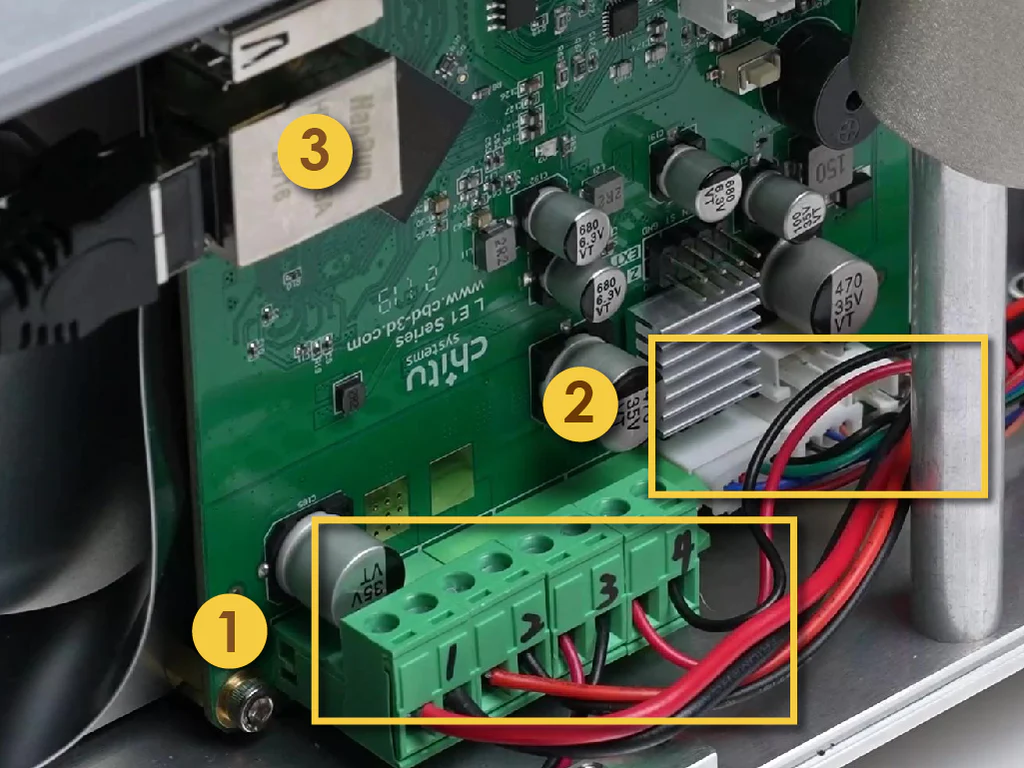

• 小心拔下以下连接器：拔下用黑色数字1至4标记的四个绿色连接器 → 拔下绿色连接器旁边的两个白色连接器 → 取下侧边的黑色网络连接器

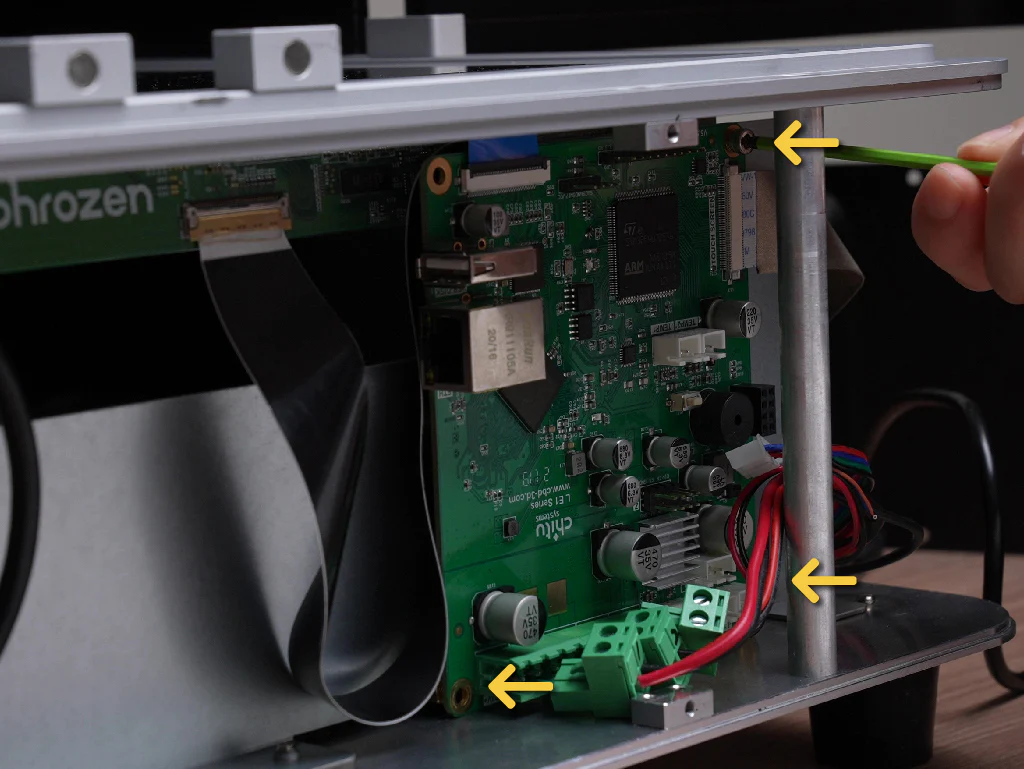

• 松开三颗角螺丝取下主板

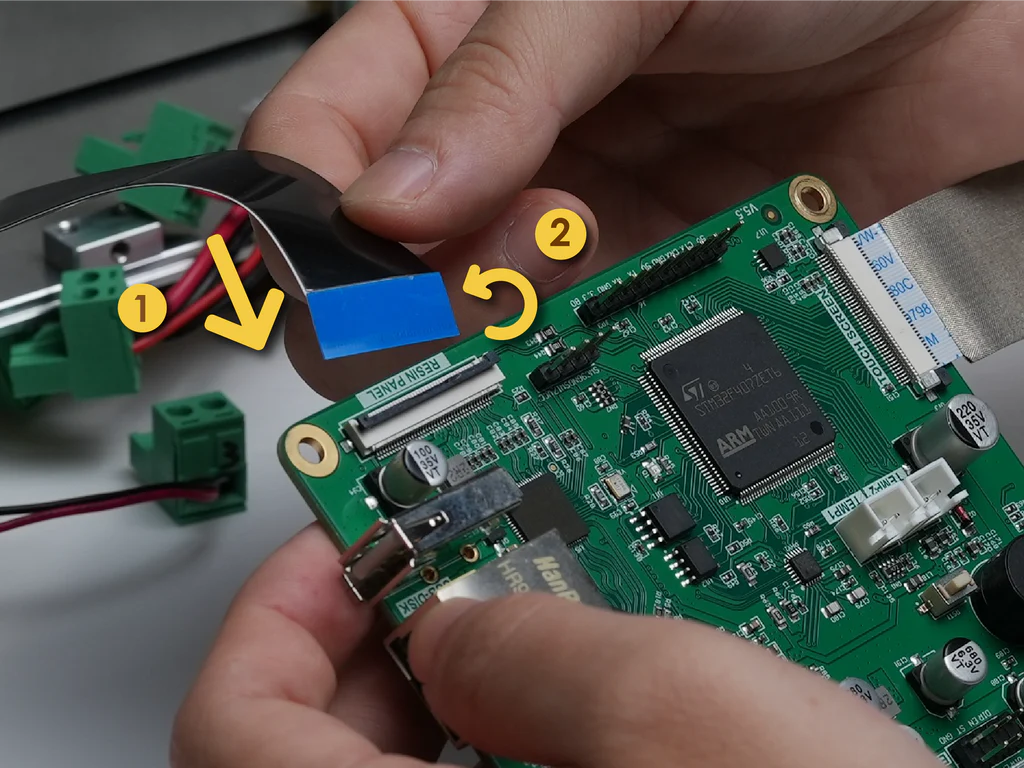

• 从主板上拔下LCD排线

取下旧的LCD屏幕

• 取下旧的LCD屏幕周围的黑色胶带

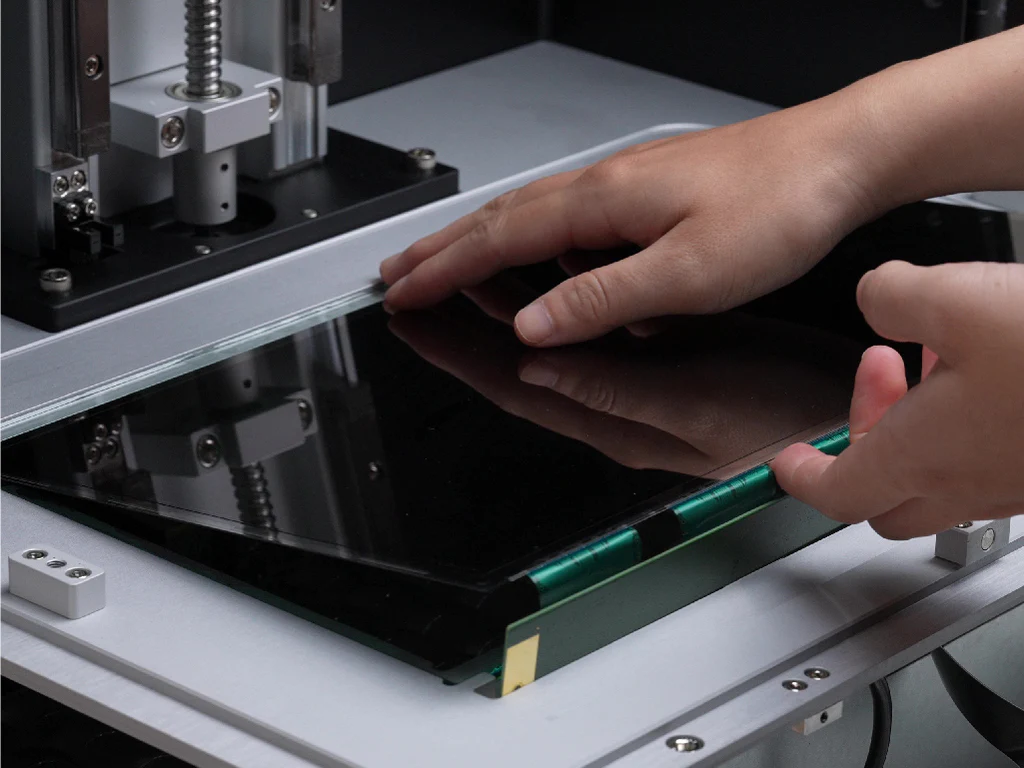

• 轻轻从前端抬起旧的LCD屏幕，然后将其取下

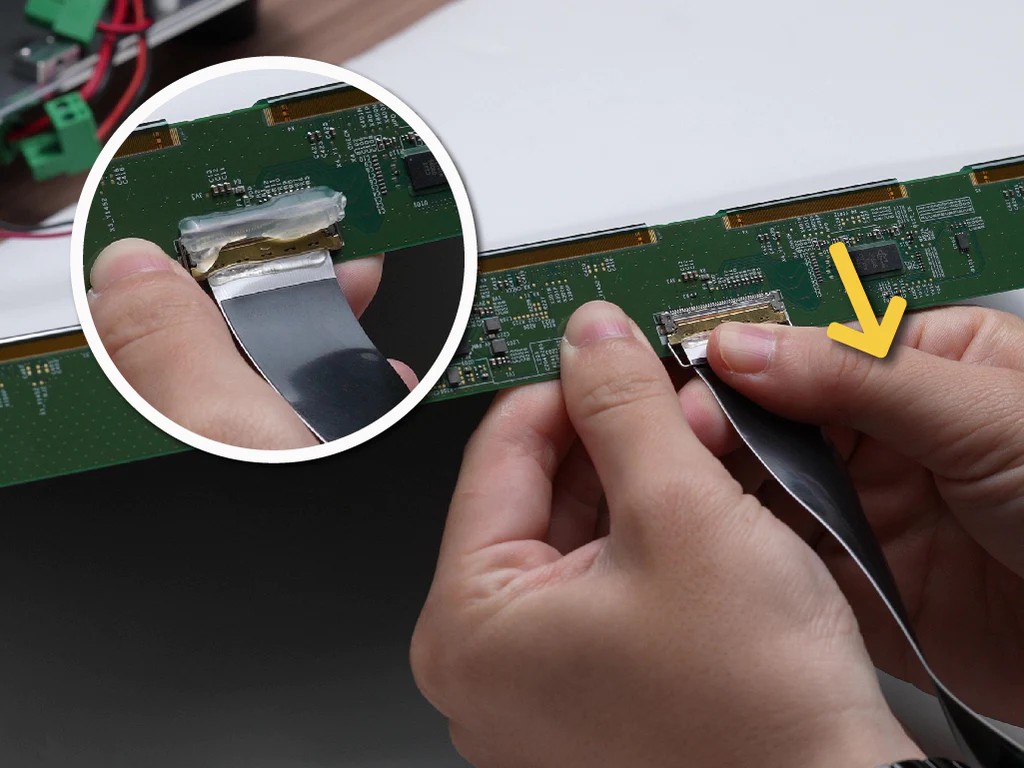

• 拔下旧的LCD屏幕上的LCD排线

为了防止运送事故损坏连接部分，使用了热熔胶黏合剂。在首次更换时，您可能需要将其取下。

您可以使用棉签在边缘处涂抹消毒酒精，软化LCD屏幕和CHITUBOX主板上的胶水。一旦胶水被软化，排线就可以轻松取下。

2. 安装新LCD

将LCD放至正确位置

• 取下新LCD屏幕两侧的塑料保护膜

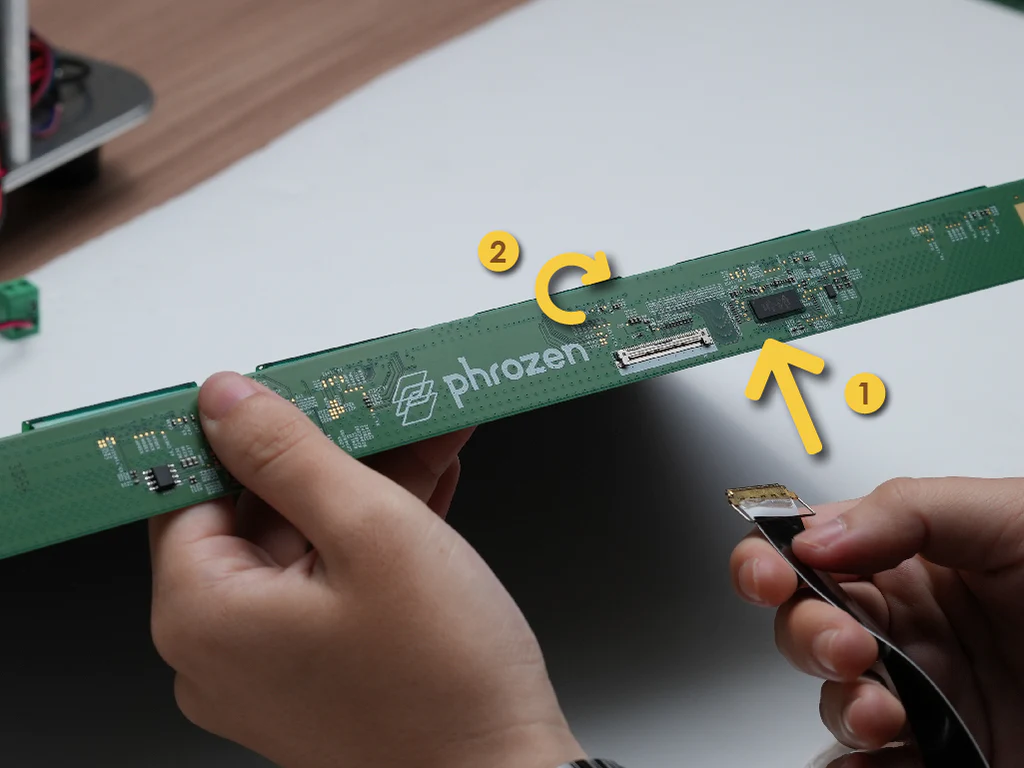

• 将排线插入新的LCD屏幕中

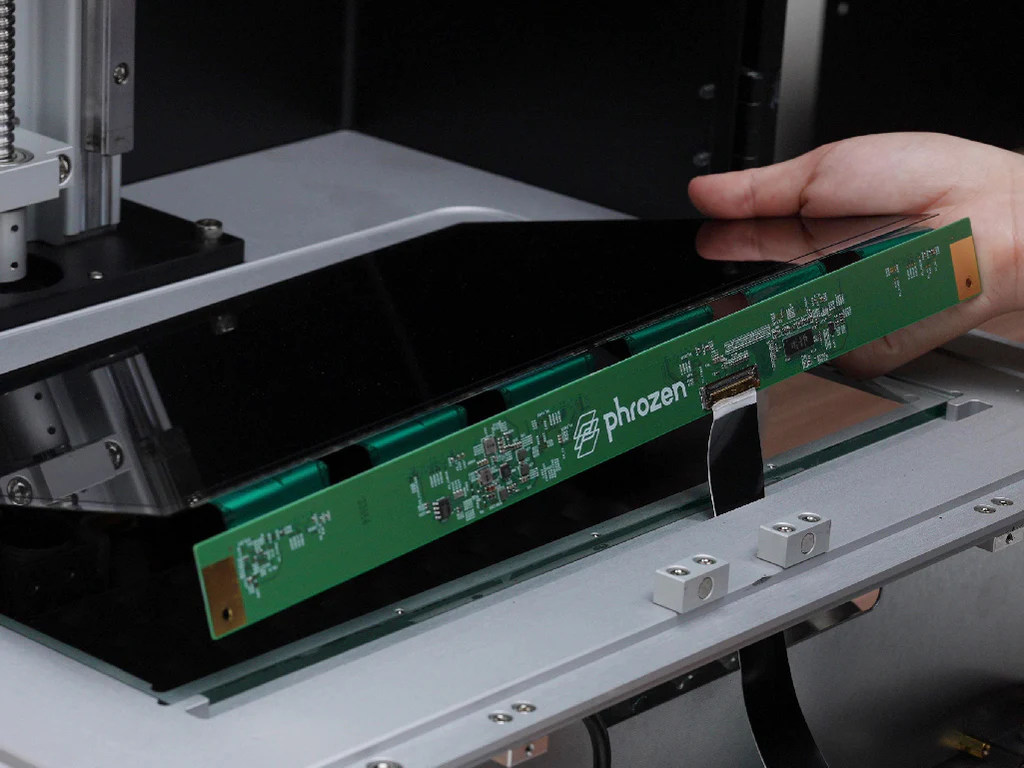

• 将新的LCD屏幕放在其位置（Phrozen的标志应该在前侧）

• 将带线电缆插入放置LCD屏幕的玻璃旁的缝隙中（确保排线不会阻挡LED灯）

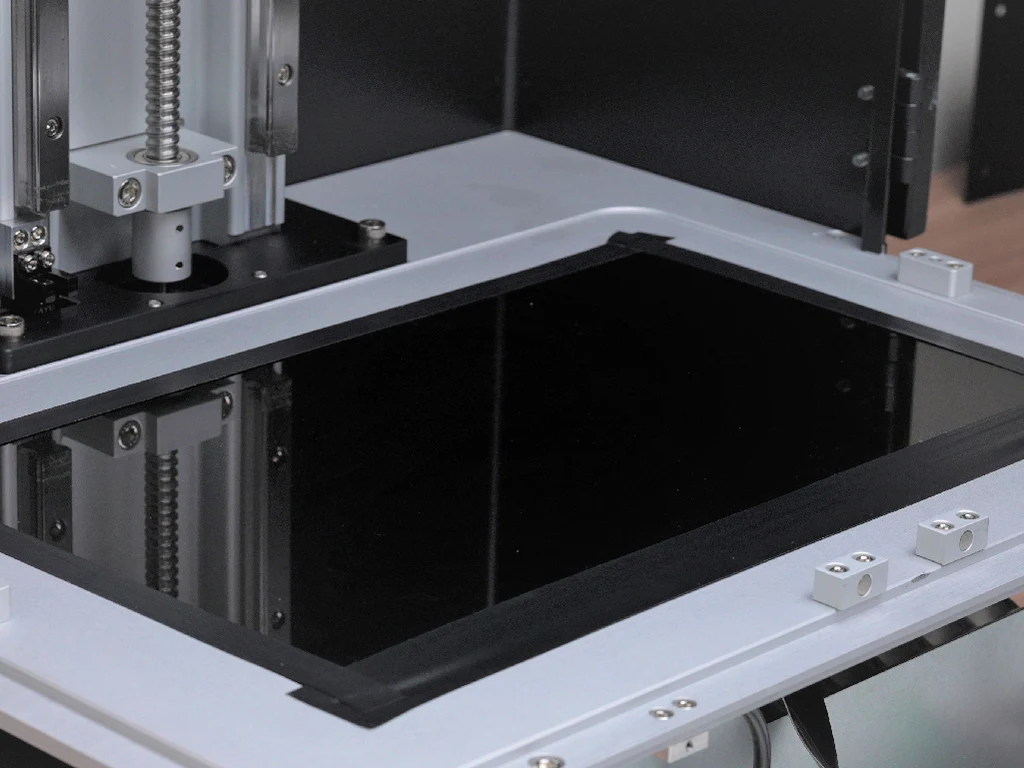

• 使用黑色胶带将LCD屏幕固定

由于前面有一个间隙，您需要使用一张较大的胶带或将该区域黏贴两次，以确保间隙已被充分覆盖。

重新连接排线

• 安装主板

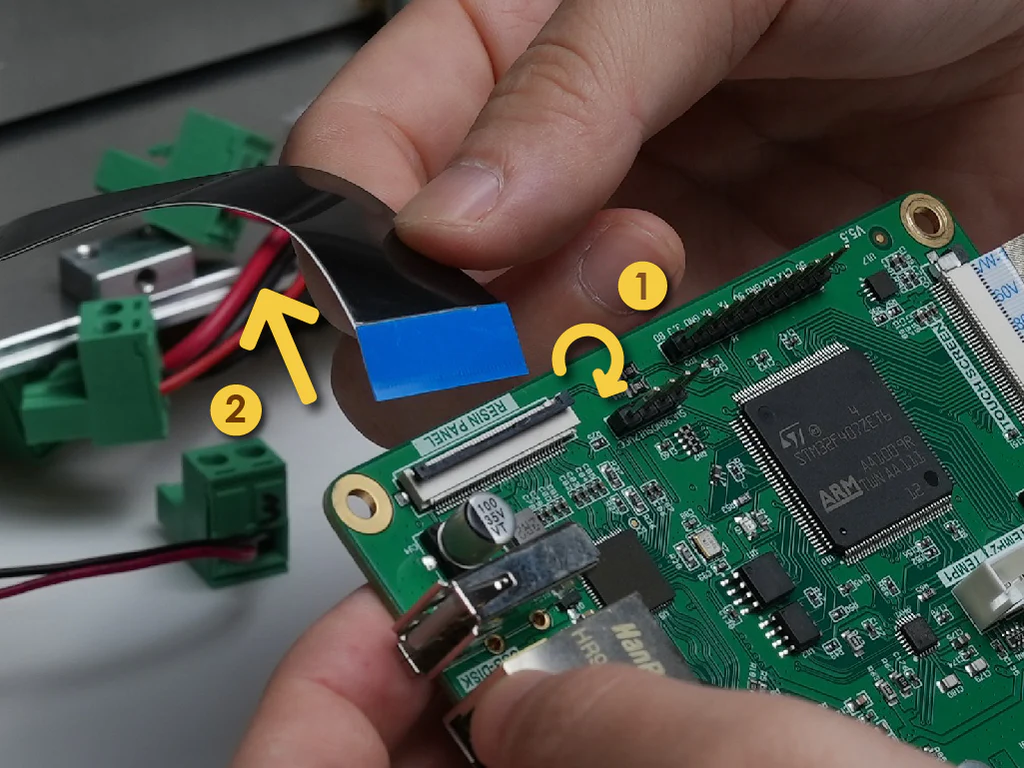

• 将LCD排线插入主板

• 松开三颗螺丝，将主板重新安装到打印机上

重新连接排线

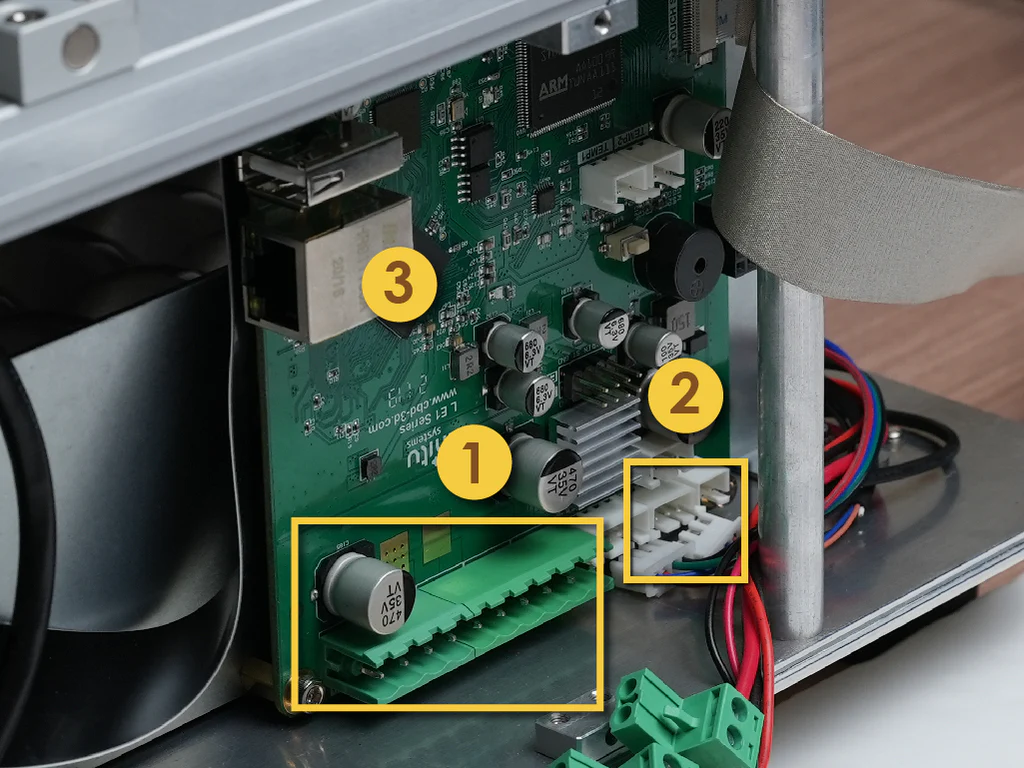

• 小心插入以下连接器：标有1至4号的四个绿色连接器，绿色连接器旁边的两个白色连接器和网络连接器

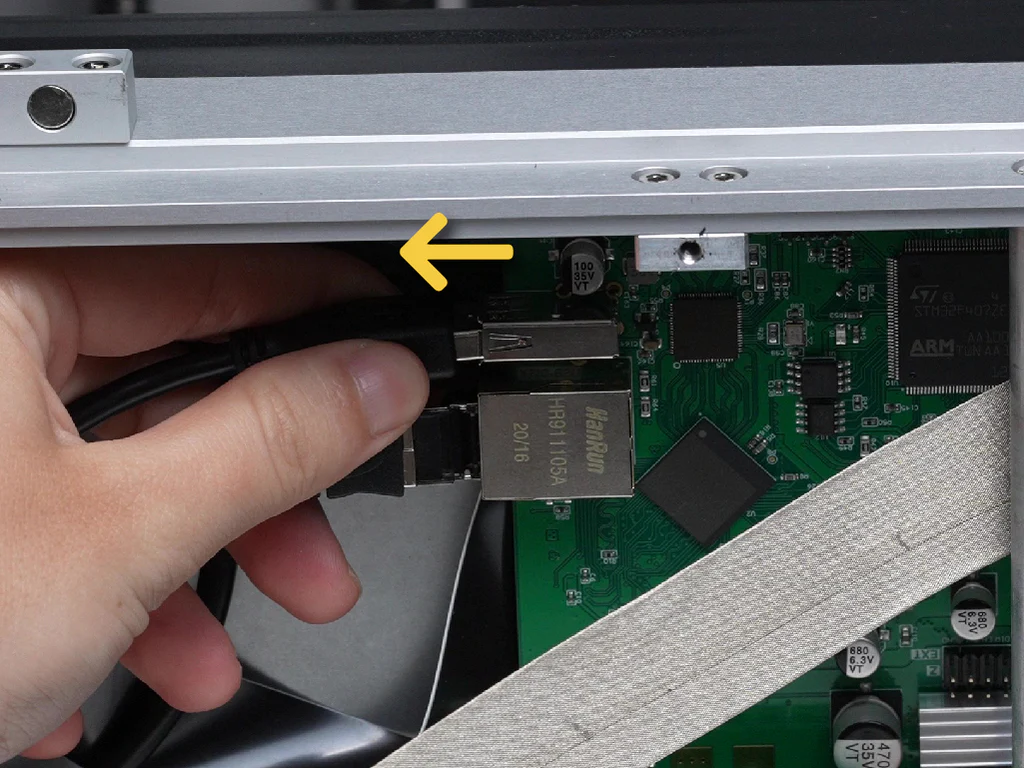

• 将打印机的前机壳移近并插入USB连接器

• 整理电线以避免阻挡LED灯

重新安装前机壳并运行LCD测试

• 紧固所有螺丝，将前机壳重新安装到打印机上
• 运行LCD测试以检查新的LCD屏幕是否正常工作

更换打印机的LCD屏幕后，请重新校准您的Z轴。

更换LCD屏幕后，您可以点击此处查看整个Sonic Mega 8K S入门指南。

联系客服

按照上述说明，您可以为Sonic Mega 8K S安装一个新的LCD屏幕。如果在操作过程中出现任何问题，请联系Phrozen客服或您的授权经销商以获得进一步的协助。在联系Phrozen客服时，请提供一些图片或影片以说明问题。
