[Sonic Mini 8K] LED检查

如果您发现打印机的 LCD 变暗或不亮，则 LED 可能有问题。本文将引导您完成一个完整的过程，在此过程中您可以轻松验证 LED 是否仍能正常运作或已发生故障。

注意：请勿直视紫外线，以免眼睛不适。

1.目视检查LED芯片（COB）

断电并准备

●   关闭打印机并拔掉电源插头

●   拆下 UV 盖、树脂槽和载台

●   小心地放下打印机

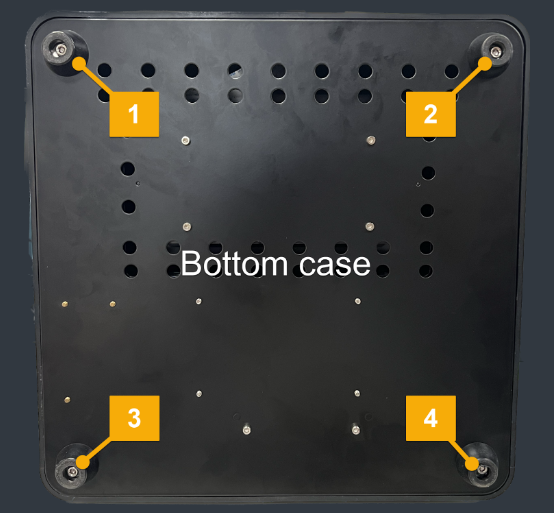

●   松开底壳上的4颗螺丝，然后打开它

识别 LED 驱动板并断开 LED连接线

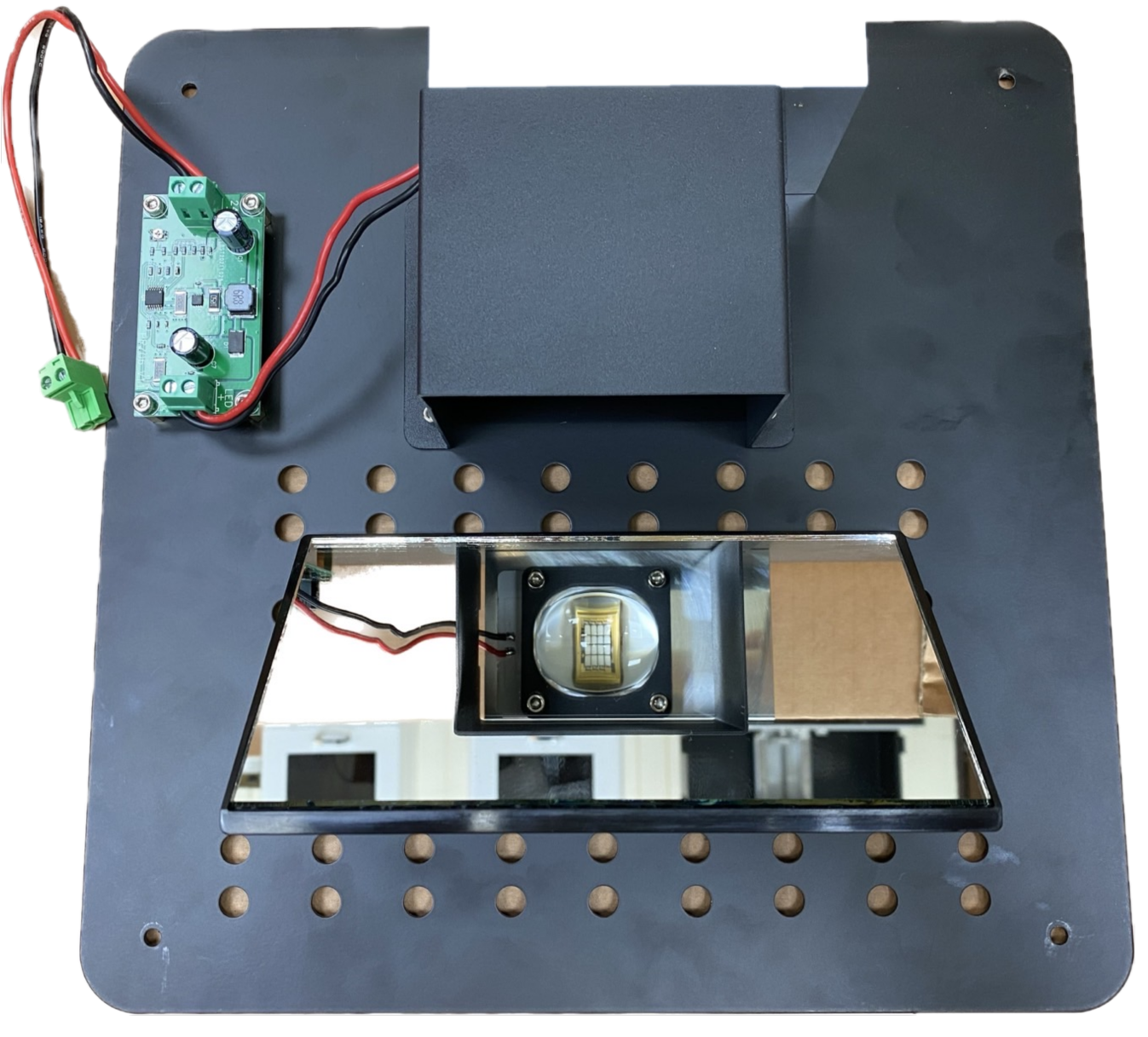

●   底壳内侧的 LED 驱动板

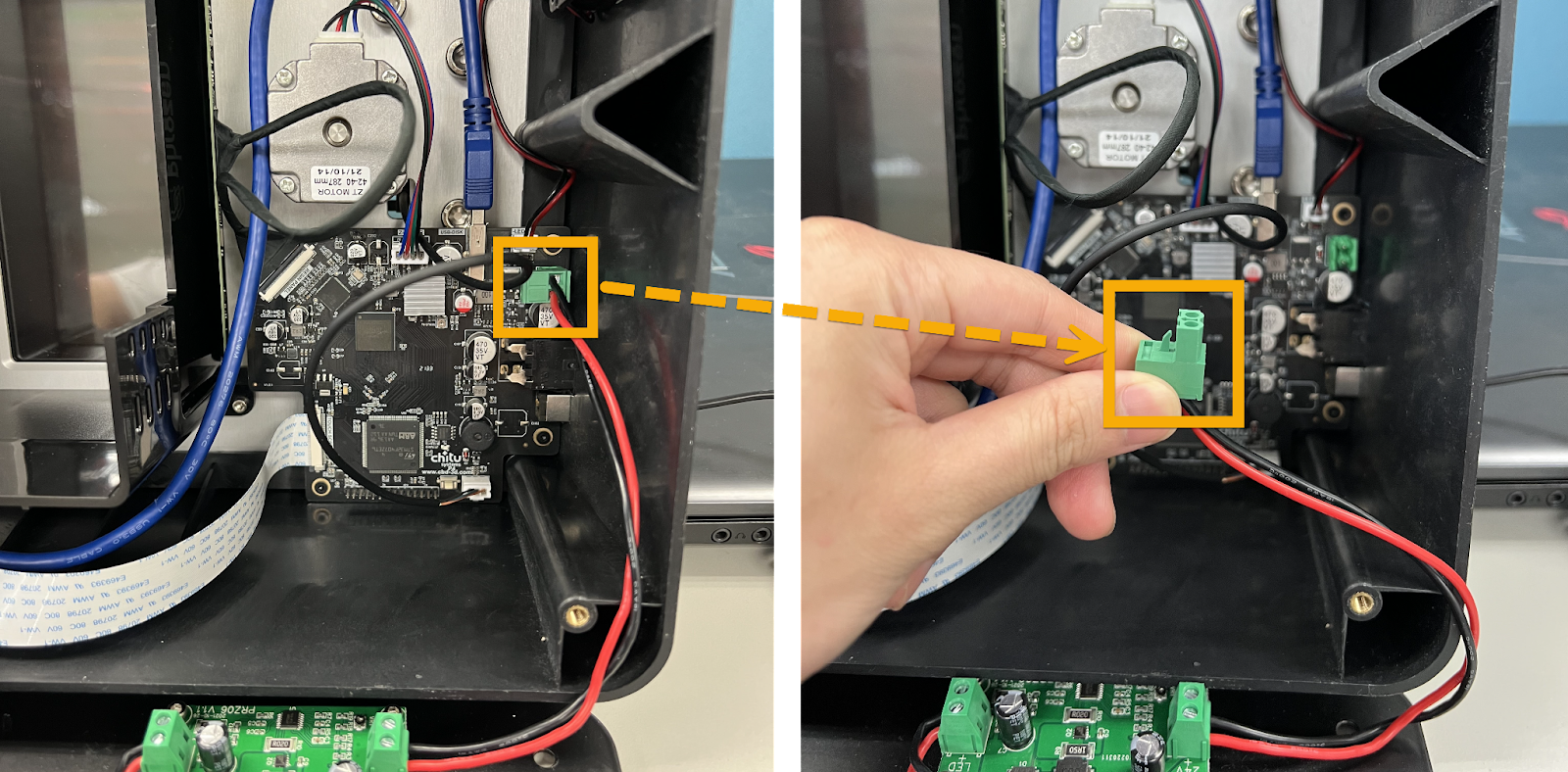

●   轻轻地从主板上拔下绿色 LED 连接器并取下底壳

识别烧毁的LED

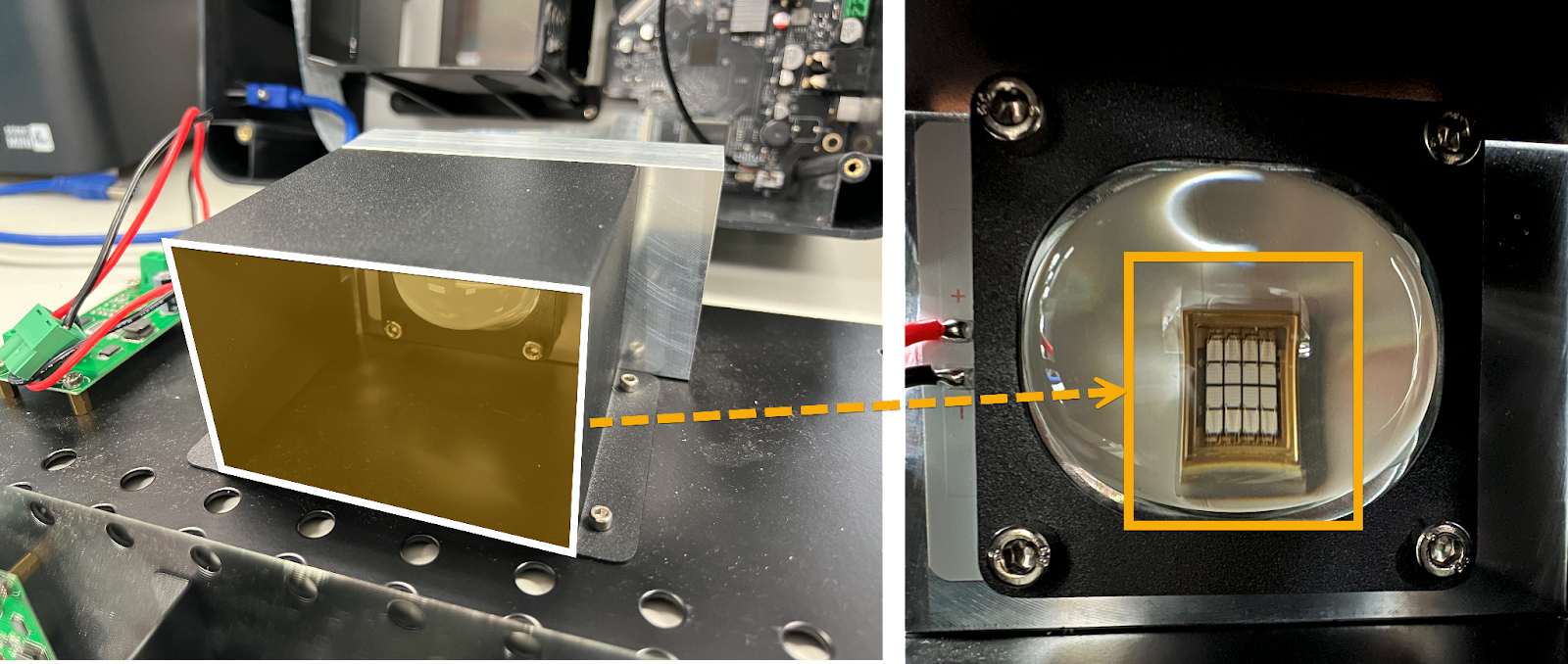

●   引擎盖内的 LED

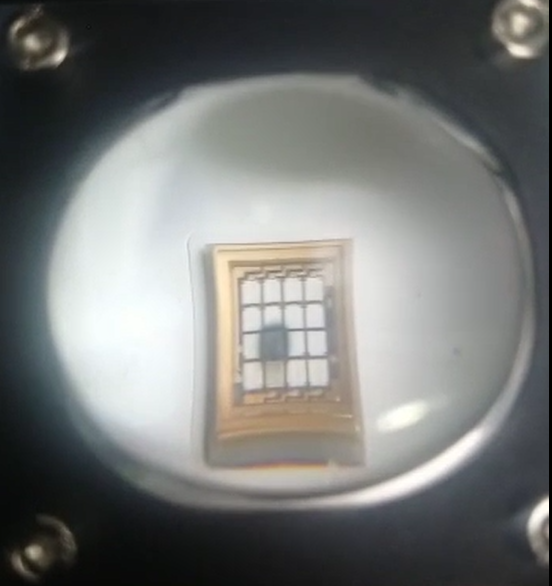

●   拍摄LED照片，看看是否有烧坏的LED

另一种识别烧毁LED的方法

●   开启打印机，然后点选工具 ➝ LCD 测试 以启动LED

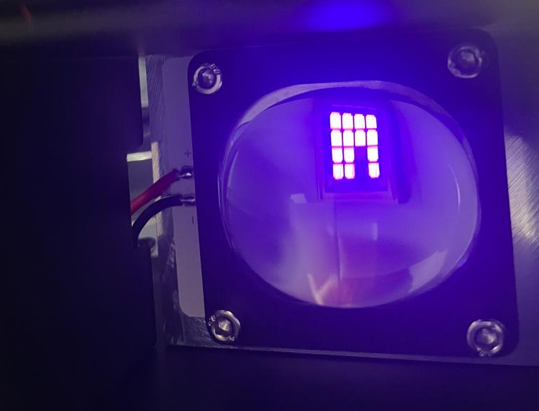

●   拍摄LED芯片（COB）照片，确认是否有烧坏的LED

2.检查3个LED接线端子的红黑线

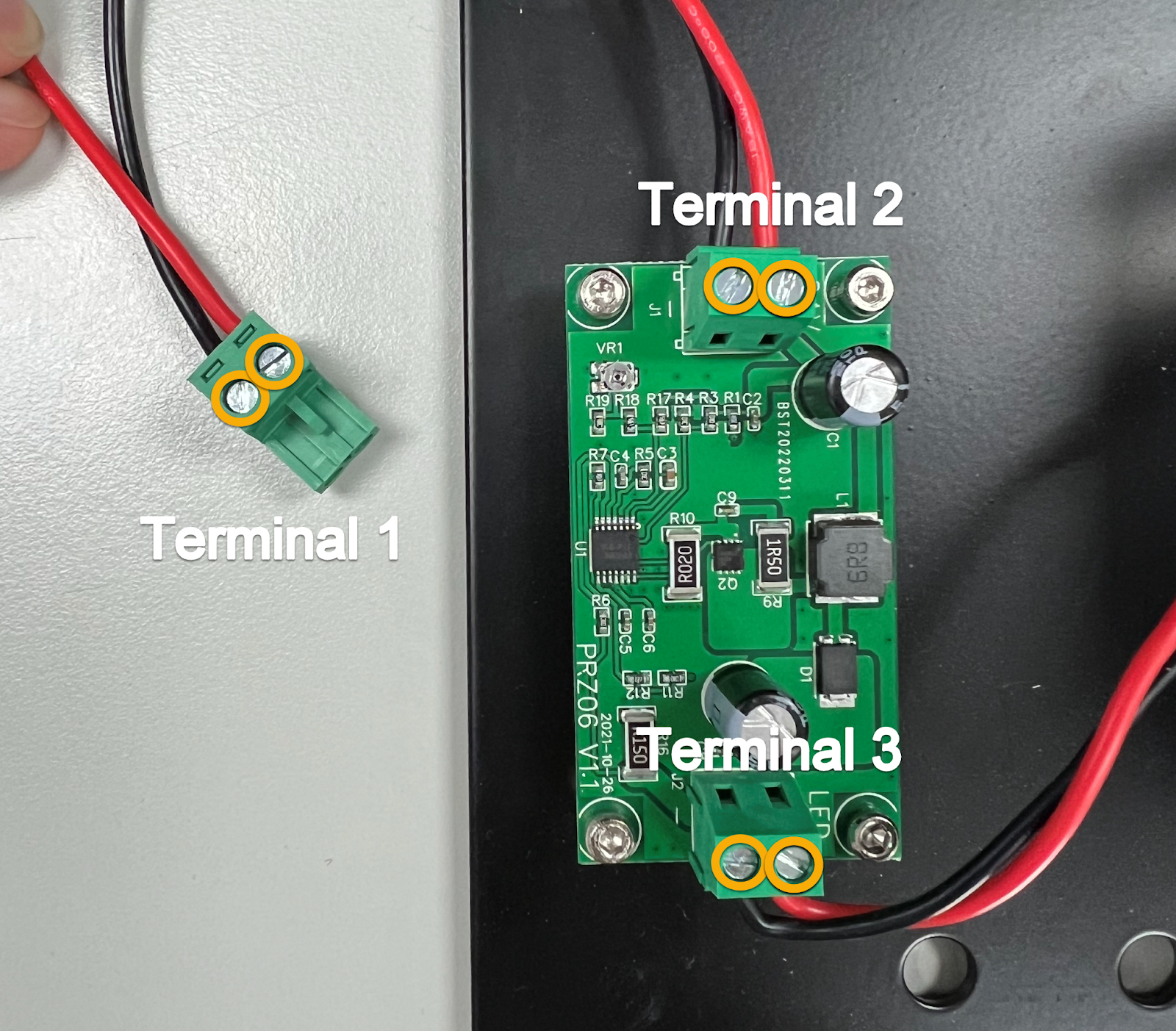

LED 连接由三对电线组成。一对连接至主板，另外两对连接至 LED 驱动板。即，端子 1 位于主板上，端子 2 和端子 3 位于位于底壳的 LED 驱动板上。

如果 Sonic Mini 8K 上的 LED 未亮起，请检查 LED 端子的连接，因为它们可能是问题的原因。以下是检查步骤。

断电并准备

●   关闭打印机并拔掉电源插头

●   拆下 UV 盖、树脂槽和建造板

●   小心地放下打印机

●   松开底壳上的4颗螺丝，然后打开它

识别 LED 驱动板并断开 LED连接器

●   底壳内侧的 LED 驱动板

●   轻轻地从主板上拔下绿色 LED 连接器并取下底壳

重新连接黑色和白色电线

●   准备一把一字螺丝起子

● 如果电线已经从端子块脱落。重新连接红色和黑色电线到端子 1、端子 2和端子 3。

●   将端子 1 重新连接至主板

牢固安装底壳

●   底壳上的 4 个角螺丝

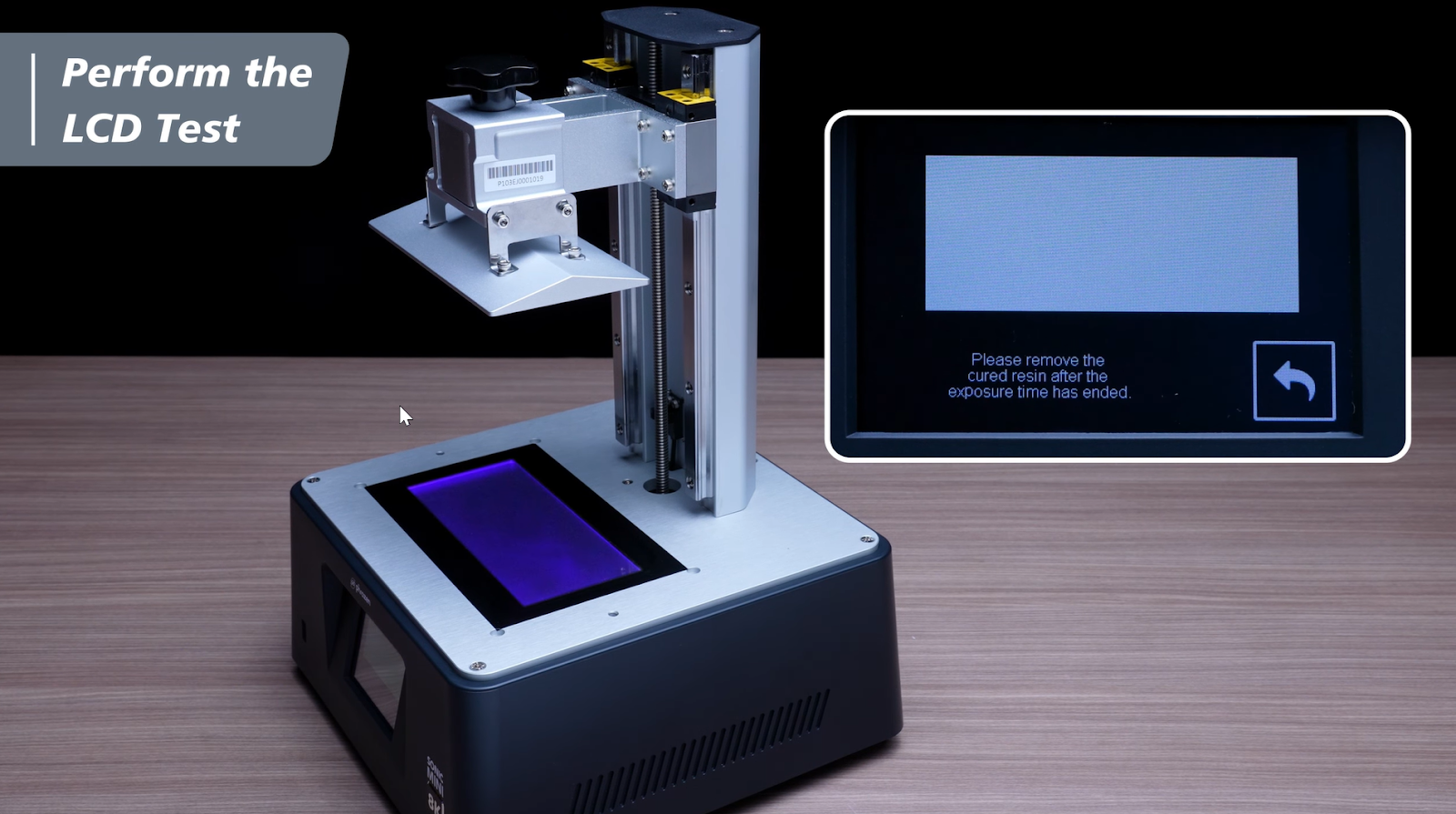

开启打印机并执行测试

●   插入电源线并开启打印机

●   执行 LCD 测试或 料槽清洁以启动LED

●   检查LCD是否恢复正常亮度

3.检查电源适配器

目的是检查所使用的电源适配器是否为Phrozen提供的原厂电源适配器并符合正确的规格。使用不同的电源转接器可能会导致 LED 无法正常点亮。

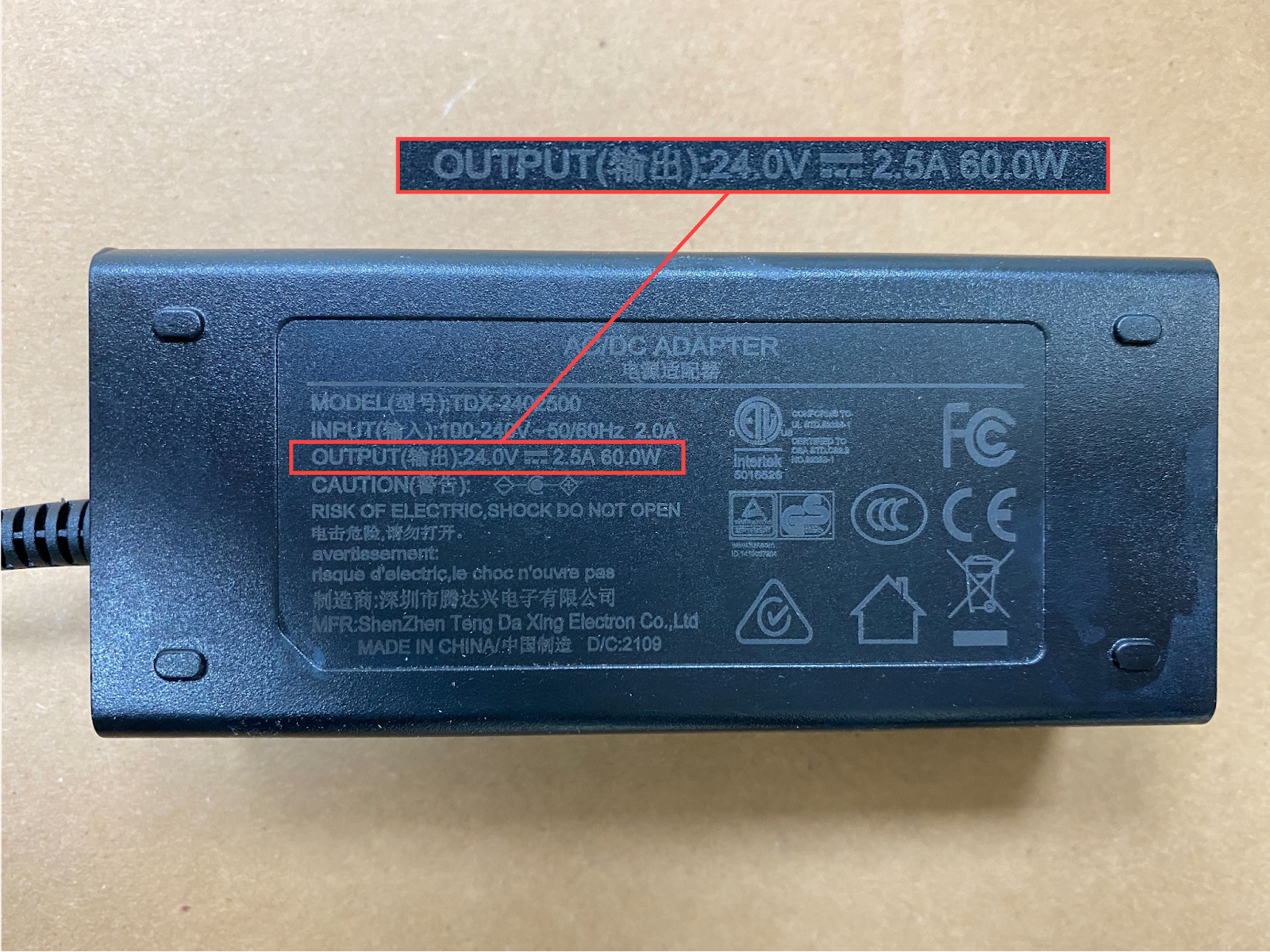

●   检查电源供应器上的卷标以验证其规格

●   确认电源供应器规格额定为24V/2.5A

完成上述检查后，如果问题仍然存在，请联络我们的客服团队以获得进一步协助。同时，请我们提供LED 扁平电线连接和LED测试的照片。 。

联系客服

透过执行以下步骤，您可以轻松检查设备上的 LED 并确定是否需要维修或更换。如果尝试上述步骤后问题仍然存在，请联络Phrozen 客服人员或您的授权经销商寻求协助。当联络Phrozen客服团队时，请分享一些说明LED问题的照片和视频。这将极大地促进故障排除过程。
