[Sonic Mini 8K S] 检查LED

如果您注意到打印机的 LCD 变暗或无法照亮，可能是打印机机的 LED 出现问题。本文将引导您完成一个完整的过程，您可以轻松地验证 LED 是否仍然能够正常运作或是否已损坏。

注意：请勿直视 UV 光，以防止眼睛不适。

1.视觉检查 LED 芯片（COB）

关机和准备

• 关闭打印机并拔掉电源
• 取下 UV 盖、树脂槽和载台
• 小心将打印机放平

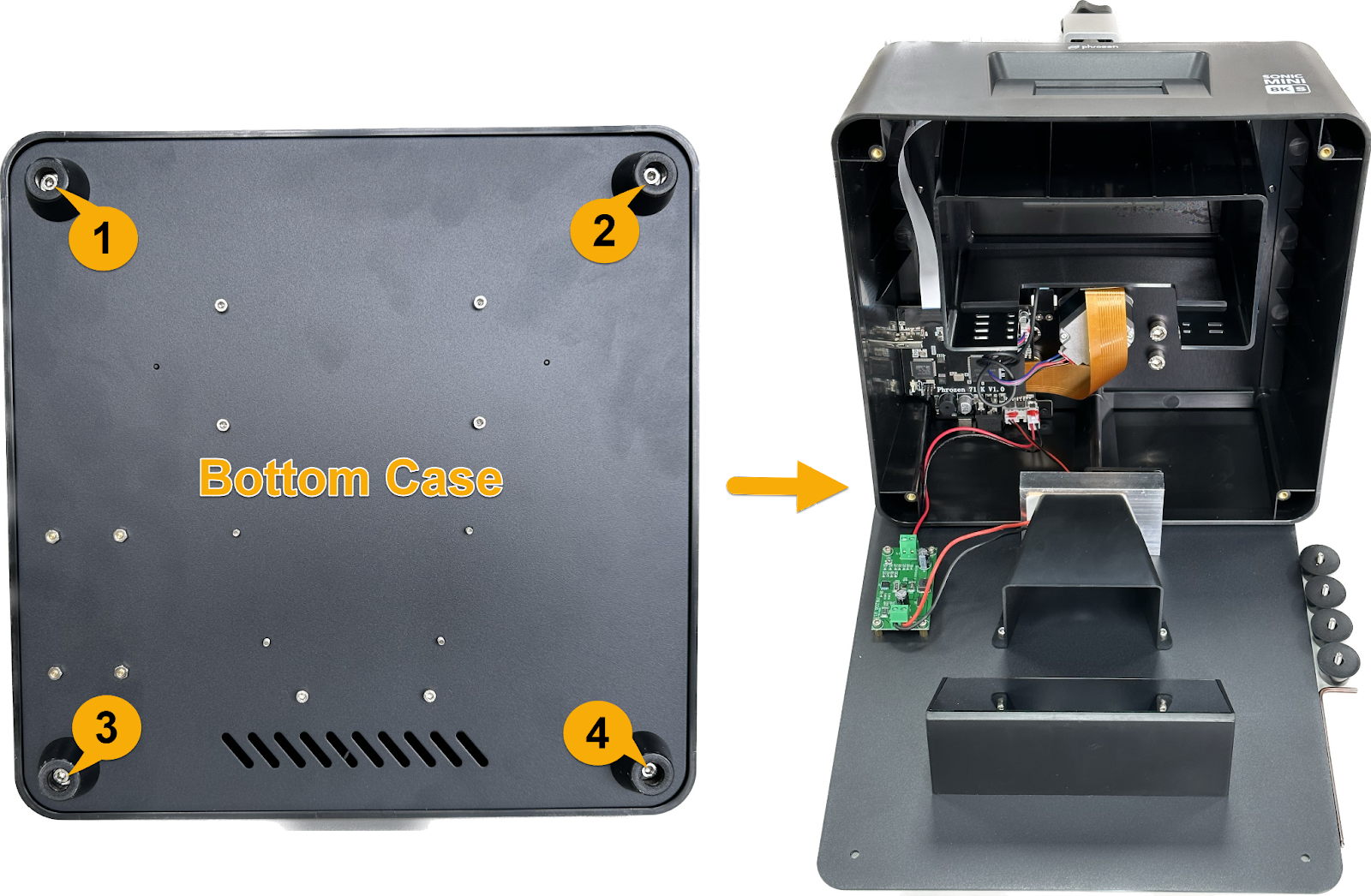

• 松开底座上的 4 颗螺丝，然后打开它

识别并拔掉 LED 连接器和风扇连接器

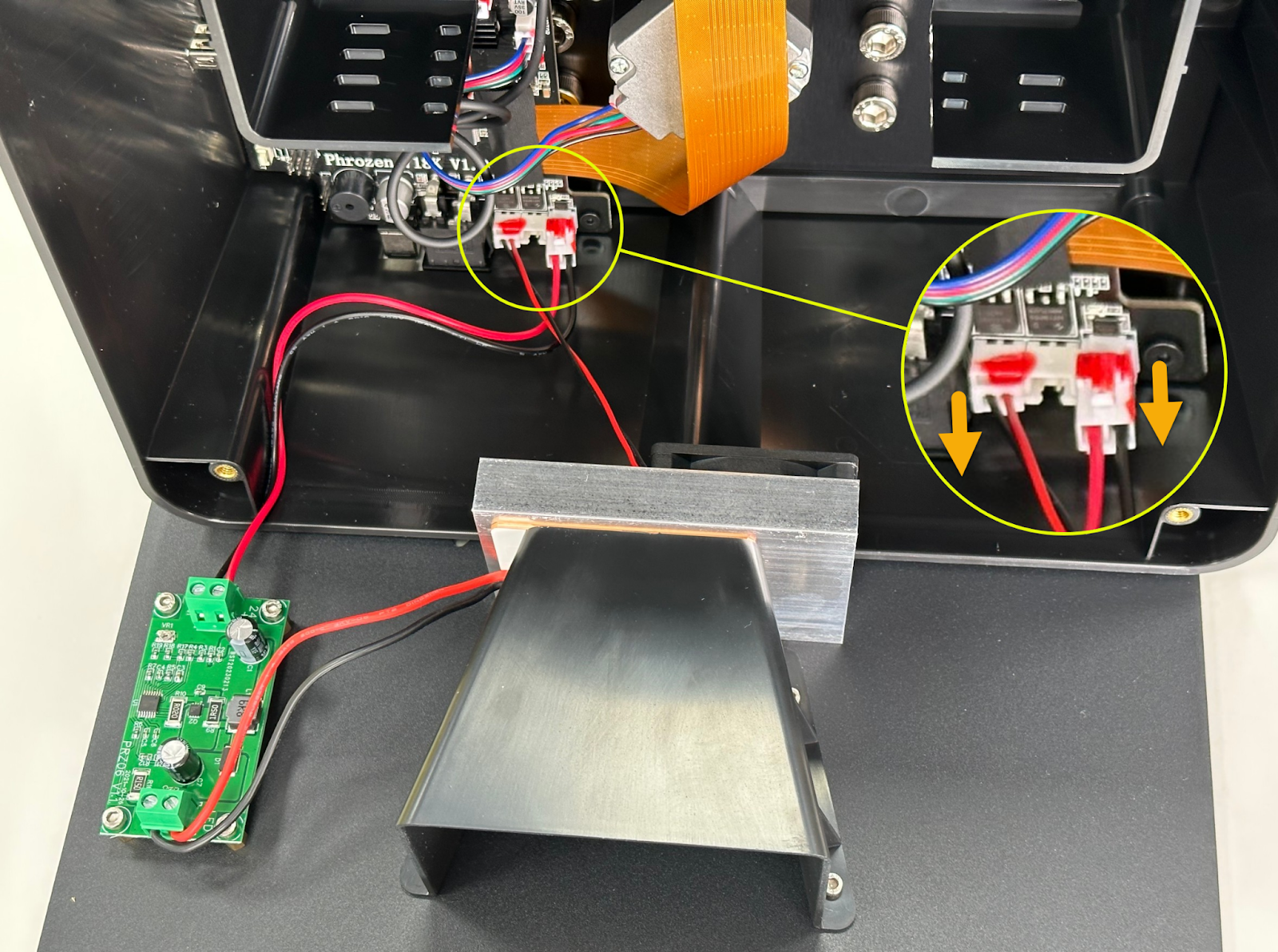

• 在主板上找到 LED 连接器和风扇连接器
• 轻轻从主板上拔下 LED 连接器和风扇连接器，然后取下底座

识别烧毁的 LED

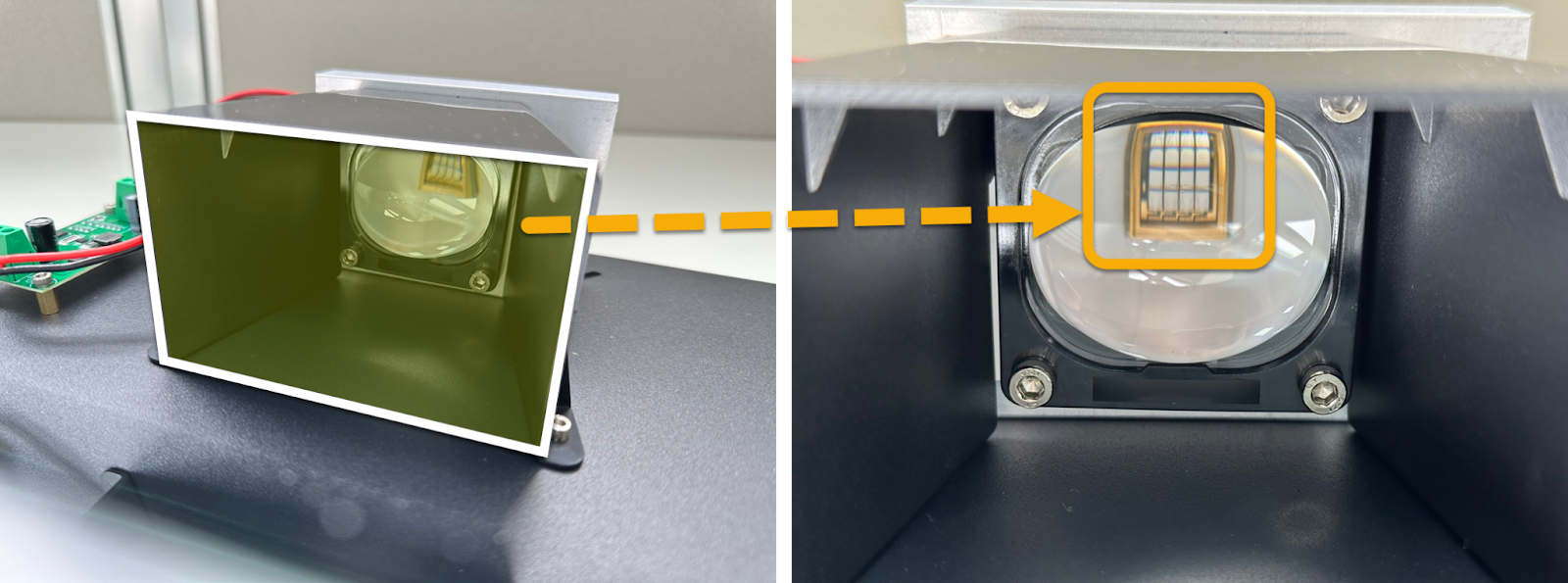

• 找到黑色屏蔽内的 LED

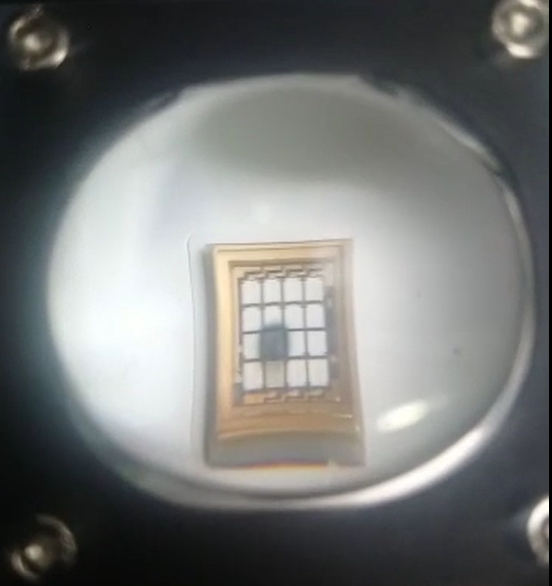

• 拍摄 LED 的照片，看是否有任何烧毁的 LED

另一种识别烧毁的 LED 的方法

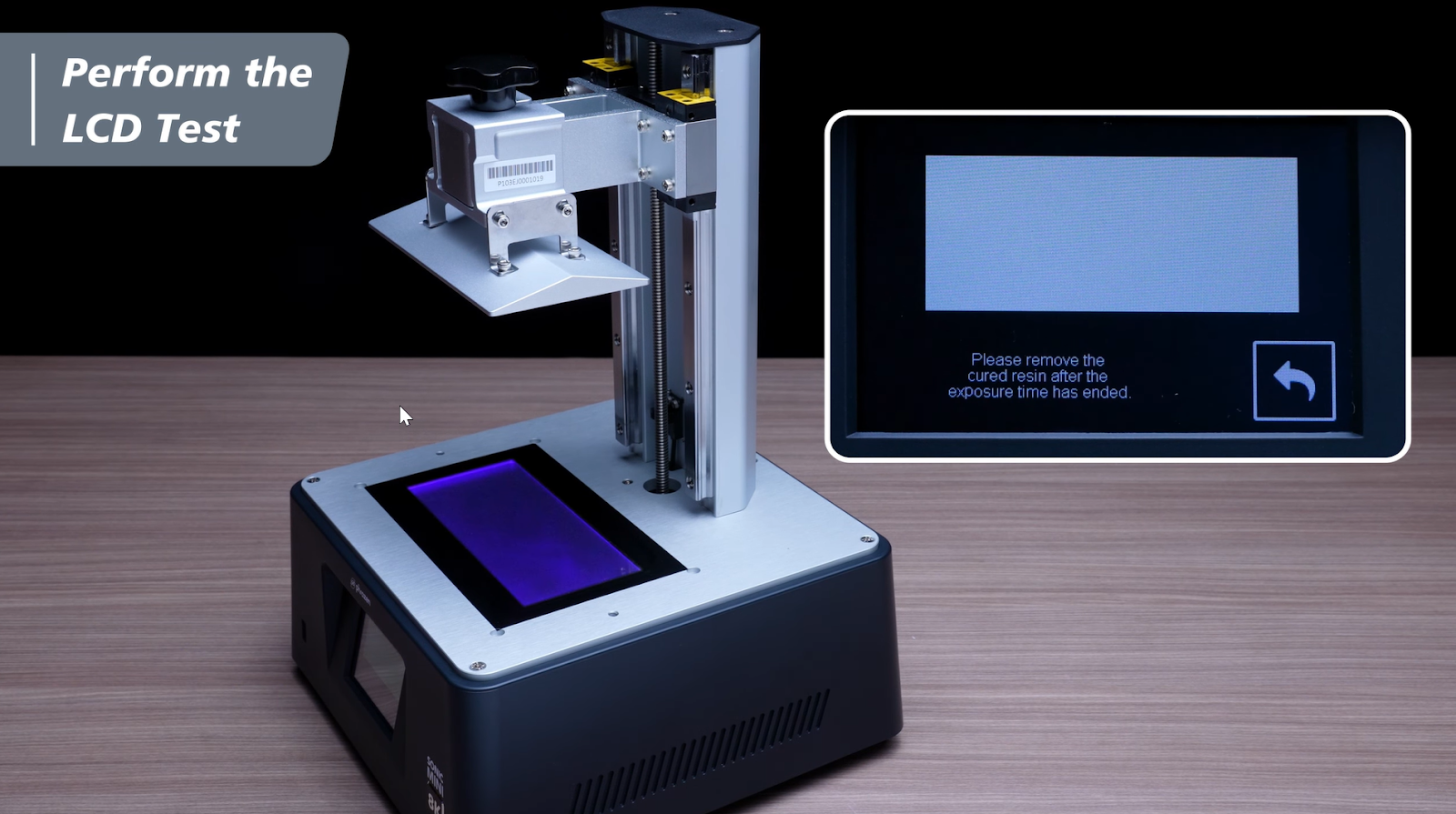

• 打开打印机，然后点击 TOOLS ➝ LCD TEST 以激活 LED

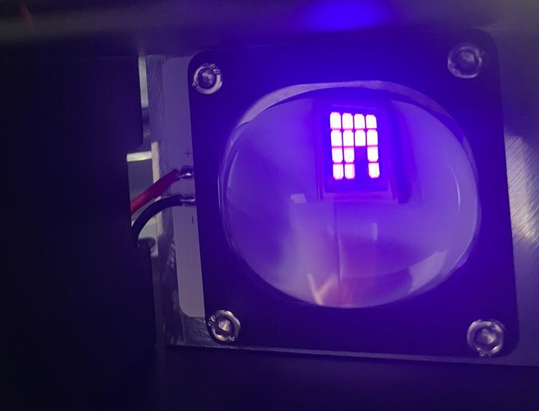

• 拍摄 LED 芯片（COB）的照片，以确认是否有任何烧毁的 LED

2.检查 3 个 LED 端子块的红色和黑色排线

LED 连接包括三对排线。一对连接到主板，另外两对连接到 LED 驱动板。也就是说，端子 1 位于主板上，而端子 2 和端子 3 位于位于底座的 LED 驱动板上。

如果 Sonic Mini 8K S 上的 LED 不亮，请检查 LED 端子的连接，因为这可能是问题的原因。以下是检查步骤。

关机和准备

• 关闭打印机并拔掉电源
• 取下 UV 盖、树脂槽和载台
• 小心将打印机放平
• 松开底座上的 4 颗螺丝，然后打开它

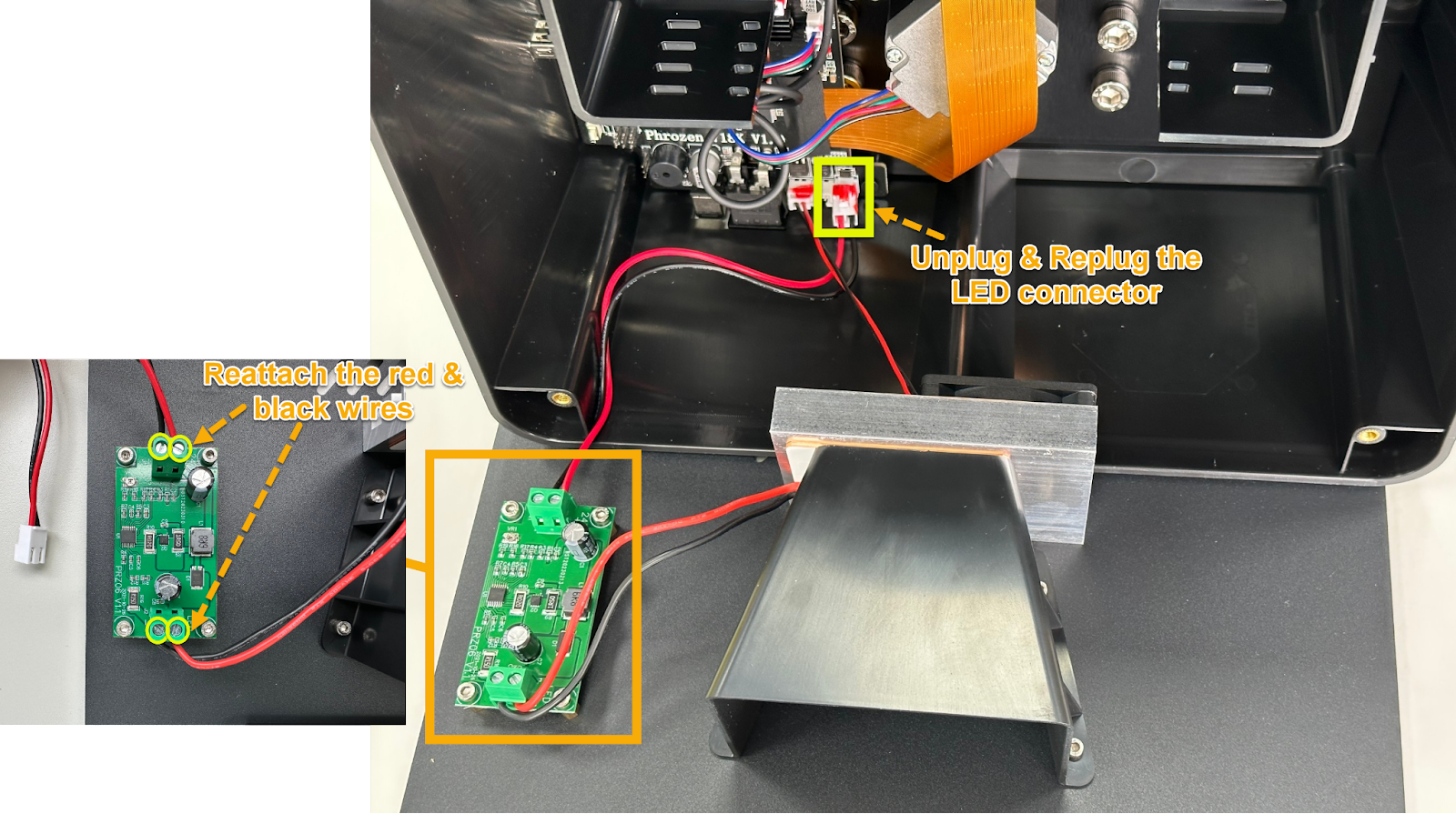

重新连接黑色和白色排线

• 重新插入连接 LED 驱动板和主板的 LED 连接器
• 准备一把槽口螺丝刀
• 如果电缆已从端子块中脱落，请重新连接红色和黑色电缆

安装底座

• 松紧底座上的 4 颗角螺丝

打开打印机并运行测试

• 插入电源线并打开打印机
• 执行 LCD 测试或树脂槽清理以激活 LED
• 检查 LCD 是否恢复正常亮度

3.检查电源适配器

其目的是检查正在使用的电源适配器是否是 Phrozen 提供的原厂适配器并符合正确的规格。使用不同的电源适配器可能导致 LED 不能正常点亮。

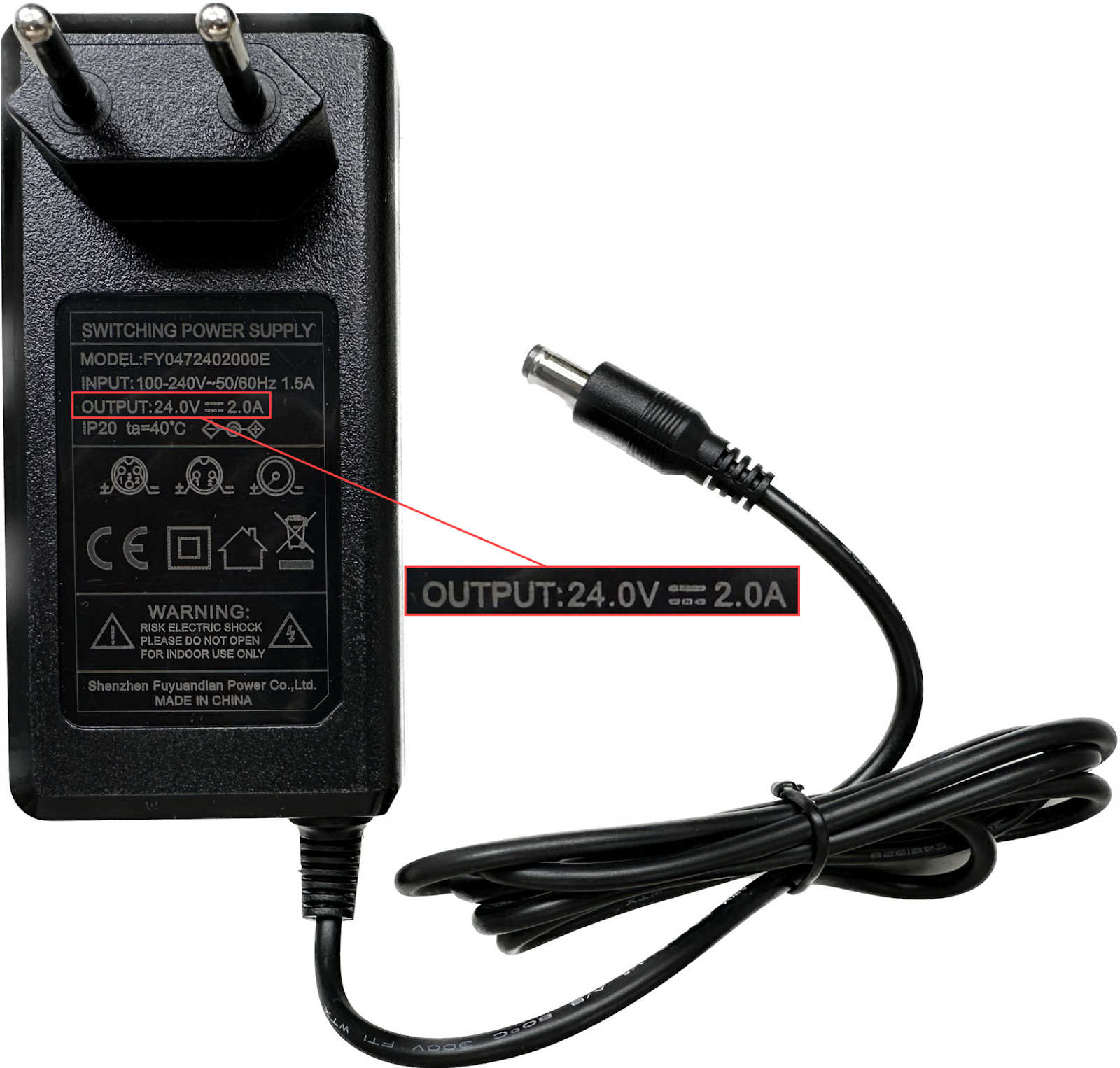

• 检查电源适配器上的卷标以验证其规格
• 确保您使用的是随打印机附带的电源适配器，并确保其输出额定为 24V / 2.0A

联系客服

按照这些步骤，您可以轻松检查设备上的 LED，并确定它们是否需要维修或更换。如果在尝试上述步骤后问题仍然存在，请联系 Phrozen 客服或您的授权经销商寻求协助。在与 Phrozen 客服团队联系时，请提供一些照片和视频，以说明 LED 的问题。这将大大有助于故障排除过程。
