[Sonic Mighty 8K] 更換LED

LED 是 Sonic Mighty 8K 中的一個重要組件，它通過 LCD 投射 UV 光進行樹脂固化，創建 3D 模型。然而， LED 隨著時間的推移可能會經歷磨損，最終燒壞。

因此，更換 LED 是必要的，以確保列印機正常運行並始終產生高質量的列印品。在本文中，我們將指導您如何更換 Sonic Mighty 8K 中的 LED。

1.移除舊 LED 芯片板

取下前機殼和後機殼

• 關閉打印機並拔掉電源線
• 取下 UV 罩、樹脂槽和載台

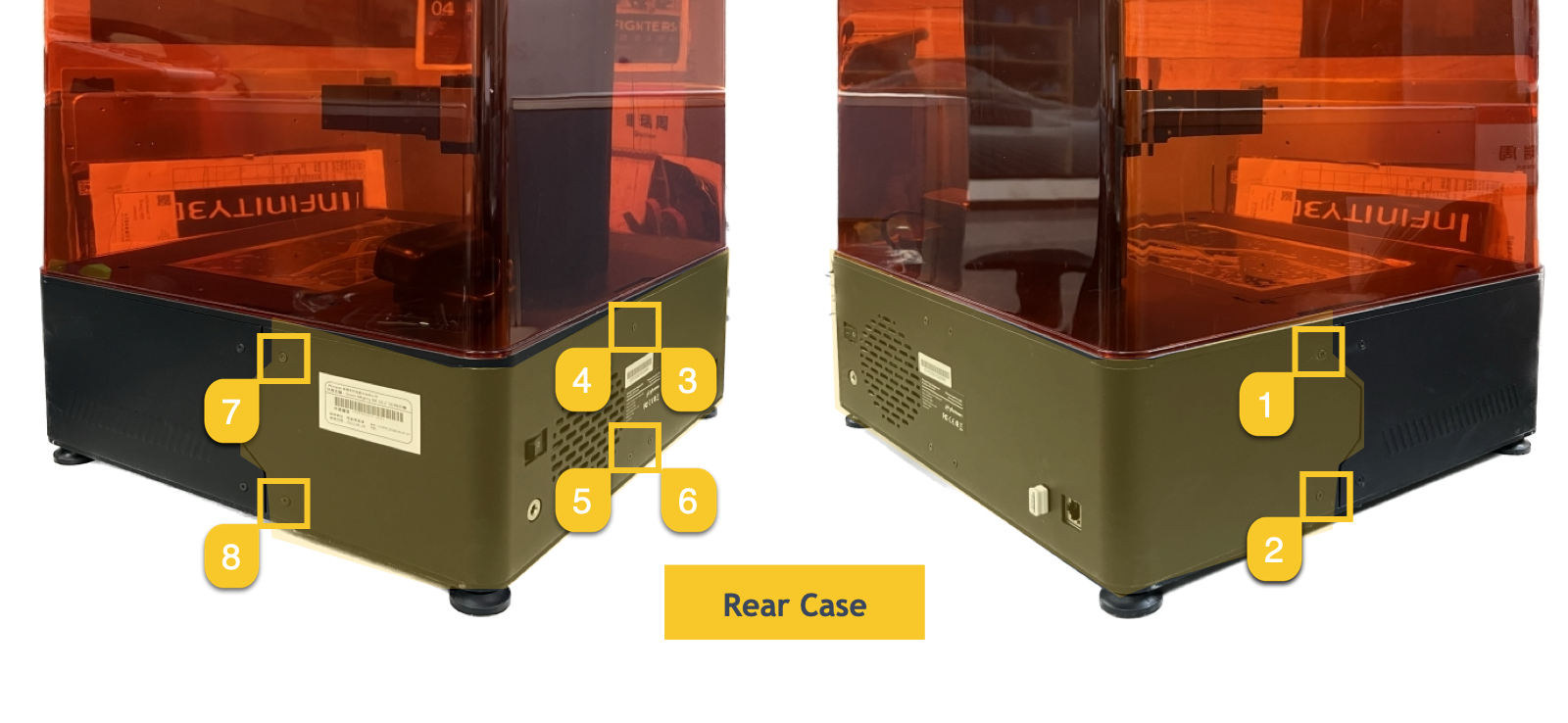

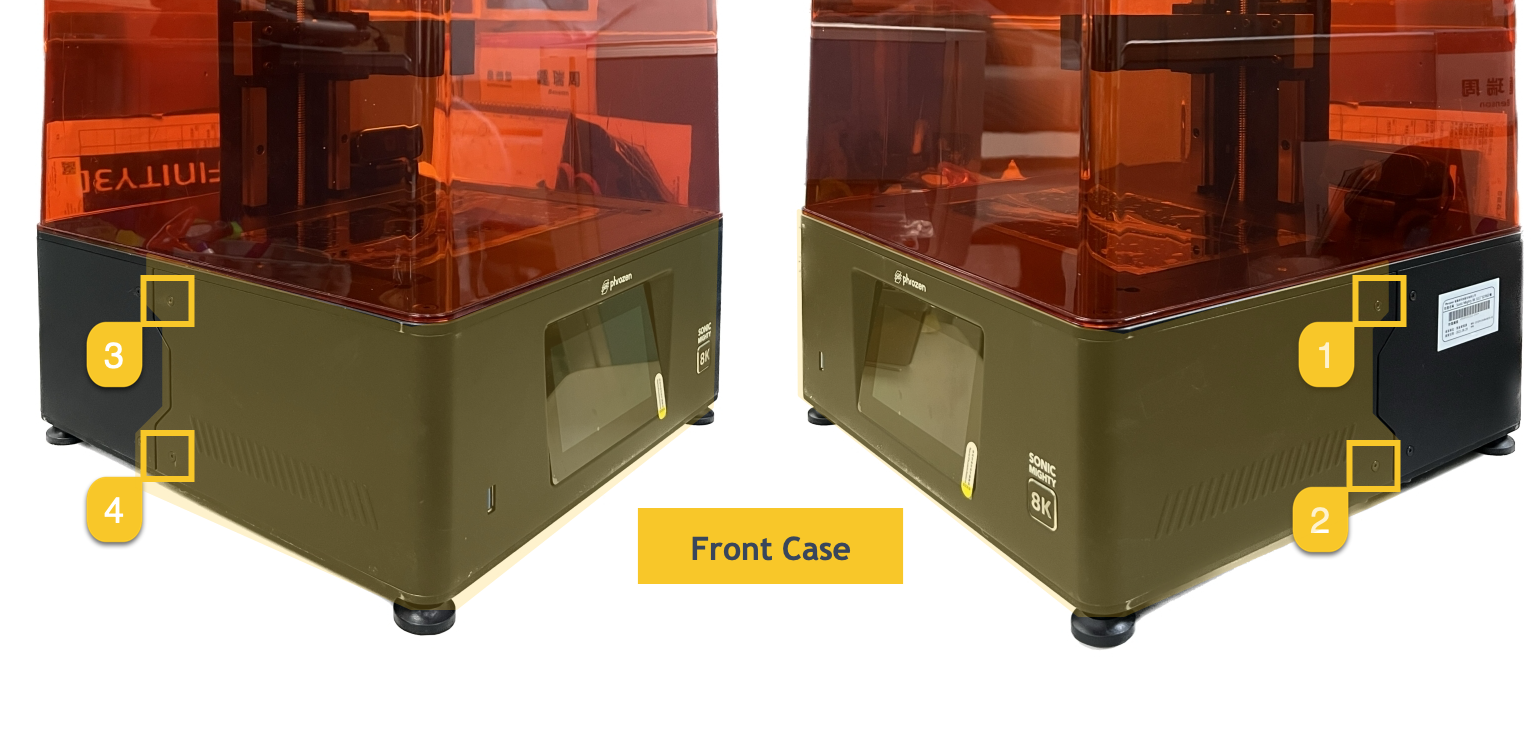

• 鬆開前機殼上的 4 顆螺絲和後機殼上的8個螺絲

• 取下前機殼和後機殼

取下打印機的頂半部

• 拆下馬達排線
• 鬆開連接接地線的螺母
• 打開電纜夾，拆下連接到主機板的液晶屏帶線纜
• 鬆開打印機平台上的8個螺絲，取下打印機的頂半部

拆下舊 LED

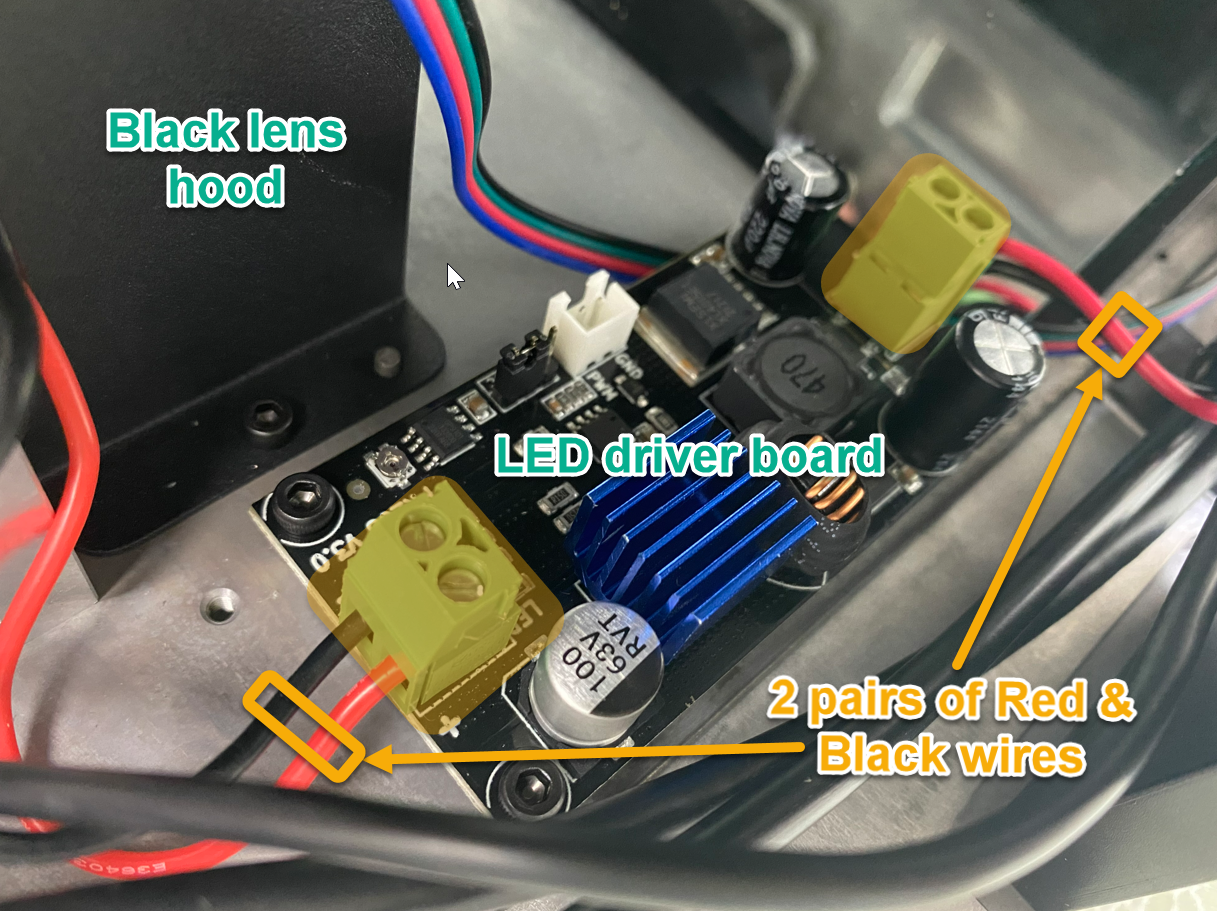

• 斷開連接到 LED 驅動板的2對紅色和黑色電線

• 鬆開固定 LED 驅動板的4個螺絲，取下它

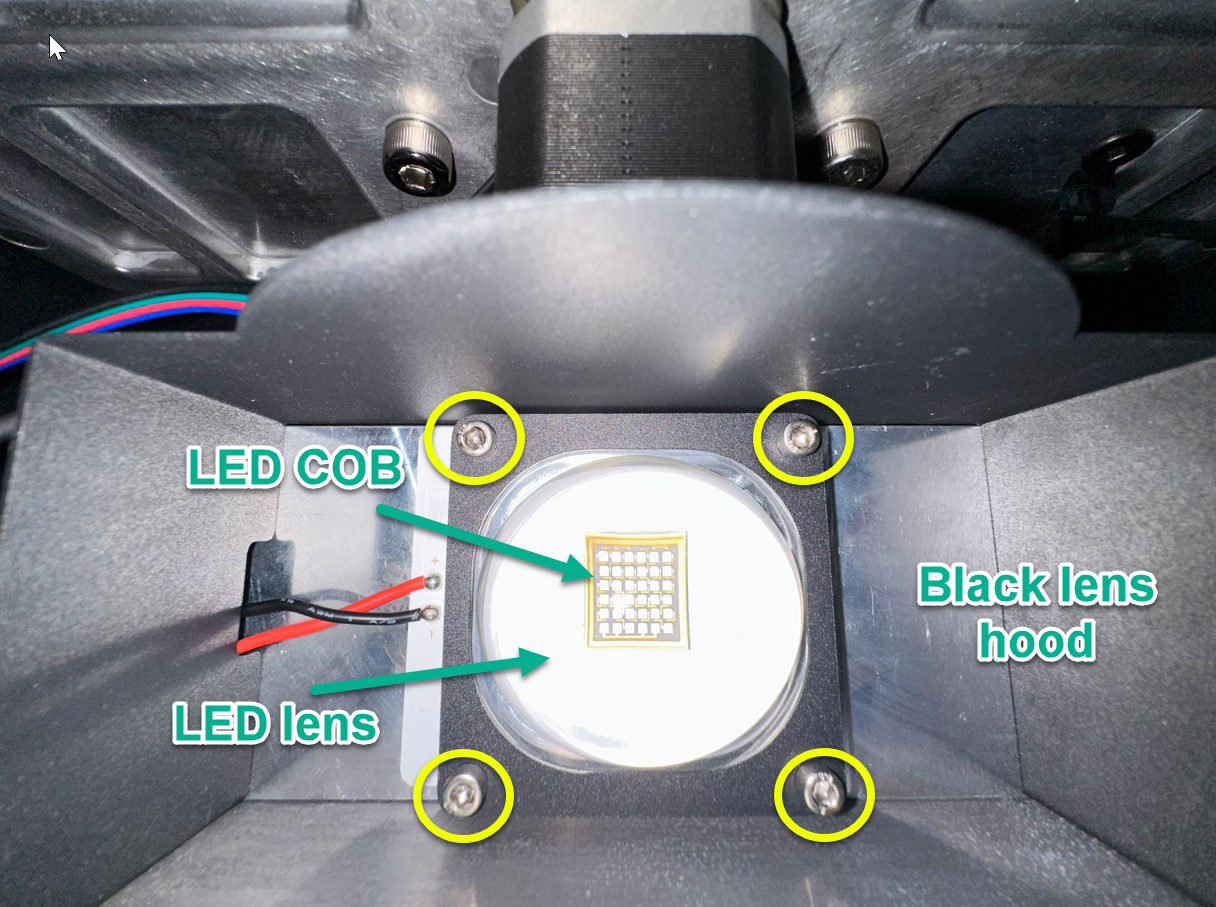

• 鬆開黑色透鏡罩並取下它
• 鬆開 LED 透鏡上的 4 顆螺絲，取下它（見下圖）

• 把舊的 LED 芯片板帶到室外

2.安裝新 LED 芯片板

安裝新 LED

• 將新的 LED 芯片板放在散熱器上
• 將 LED 透鏡安裝到芯片板上
• 將黑色透鏡罩安裝到 LED 透鏡上
• 將 LED 驅動板安全固定在原位
• 重新連接來自 LED 驅動板的紅色和黑色電線對

重新安裝列印機

• 仔細重新安裝打印機的頂半部，緊固8個螺絲
• 將液晶屏帶線纜重新連接到主機板
• 緊固連接接地線的螺母
• 重新連接馬達電纜
• 重新安裝前機殼和後機殼

驗證新 LED 的功能

• 插入電源線，打開打印機
• 執行內置 LCD測試，檢查新 LED 是否正常工作

在重新安裝過程中請小心處理組件，確保所有螺絲和電纜都緊固牢靠。

聯繫客服

遵循以上說明，您可以輕鬆更換 Sonic Mighty 8K 的 LED。如果遇到任何困難或問題，請隨時聯繫 Phrozen客服或授權經銷商以獲得進一步的協助。在聯繫 Phrozen 客服時，請提供一些說明問題的照片或影片。
