[Sonic Mini] 更換 Z 軸

歡迎使用 Sonic Mini 的 Z 軸更換的指南。Z 軸是一個重要的組件，它使列印機能夠將載台上下移動，從而在列印過程中實現精確的離型。隨著時間的推移，Z 軸可能會磨損或損壞，導致位移或列印不均勻等問題。

在本指南中，我們將引導您逐步更換 Sonic Mini 的 Z 軸，確保您的列印機運行良好，並生產出高質量的列印件。

1.移除舊的 Z 軸

初始準備工作

• 關閉列印機並拔掉電源線。

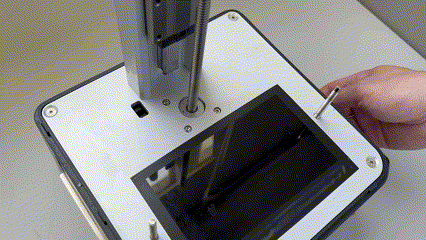

• 移除 UV 罩、T 板和樹脂槽。
• 將列印機放在平坦的表面上。

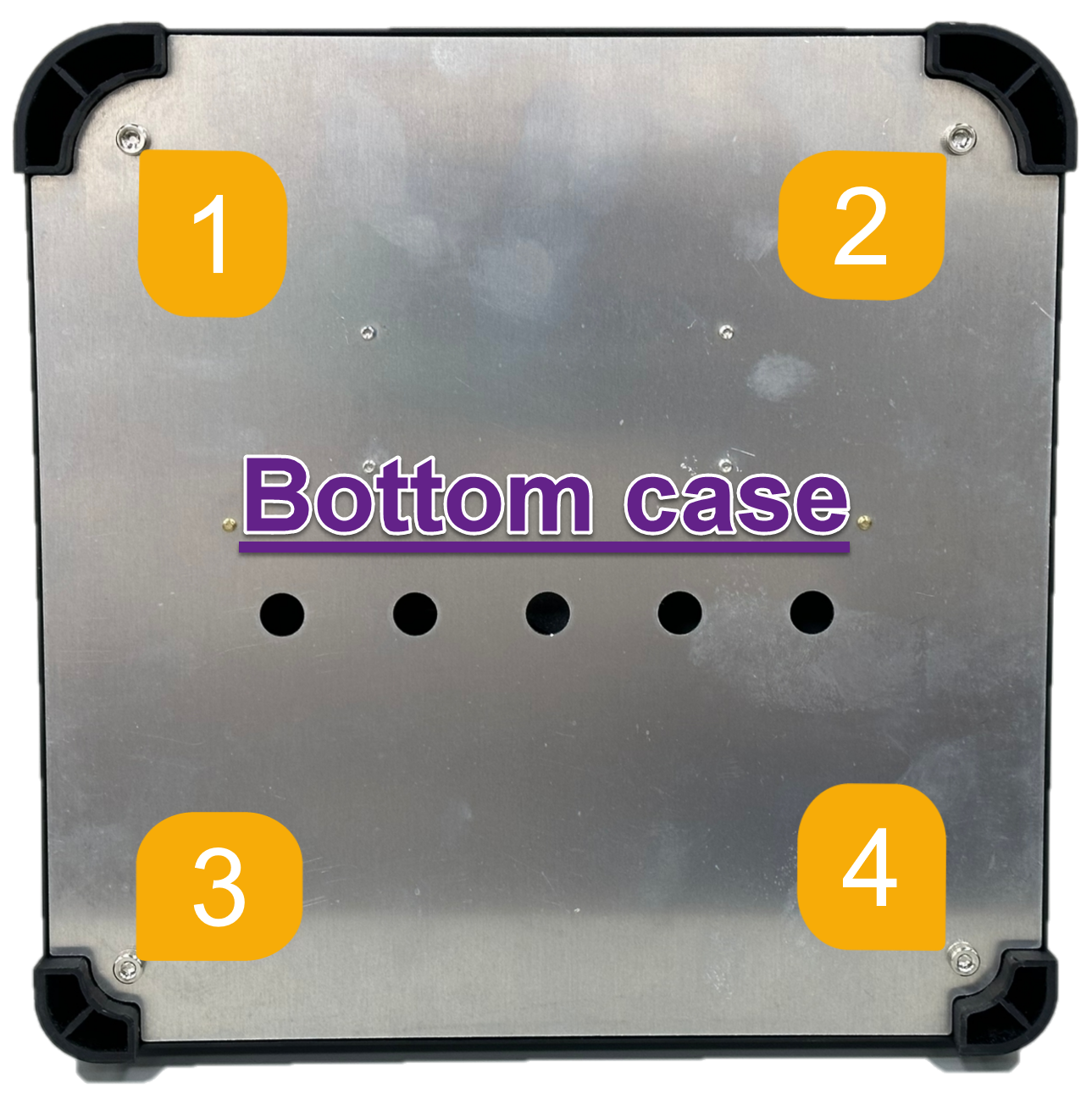

• 鬆開底座上的 4 顆螺絲，然後打開機殼。

拆卸 T 板

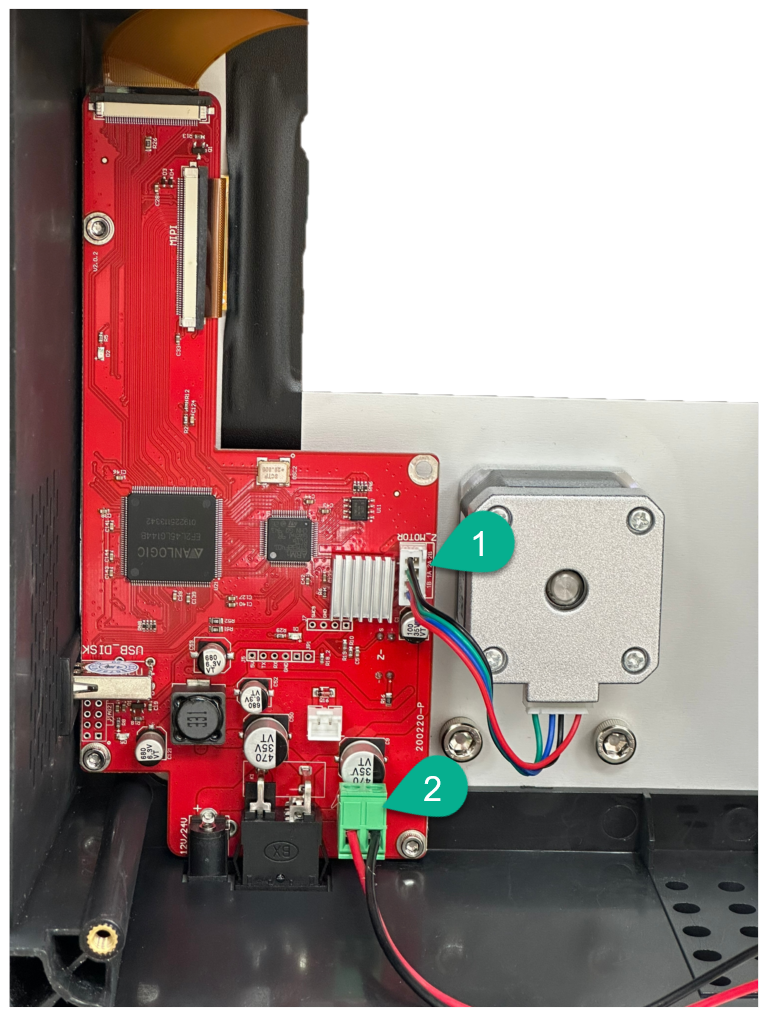

• 拆下與主板相連的①馬達端子和②LED端子。

• 拆下並移除頂部的塑料板。

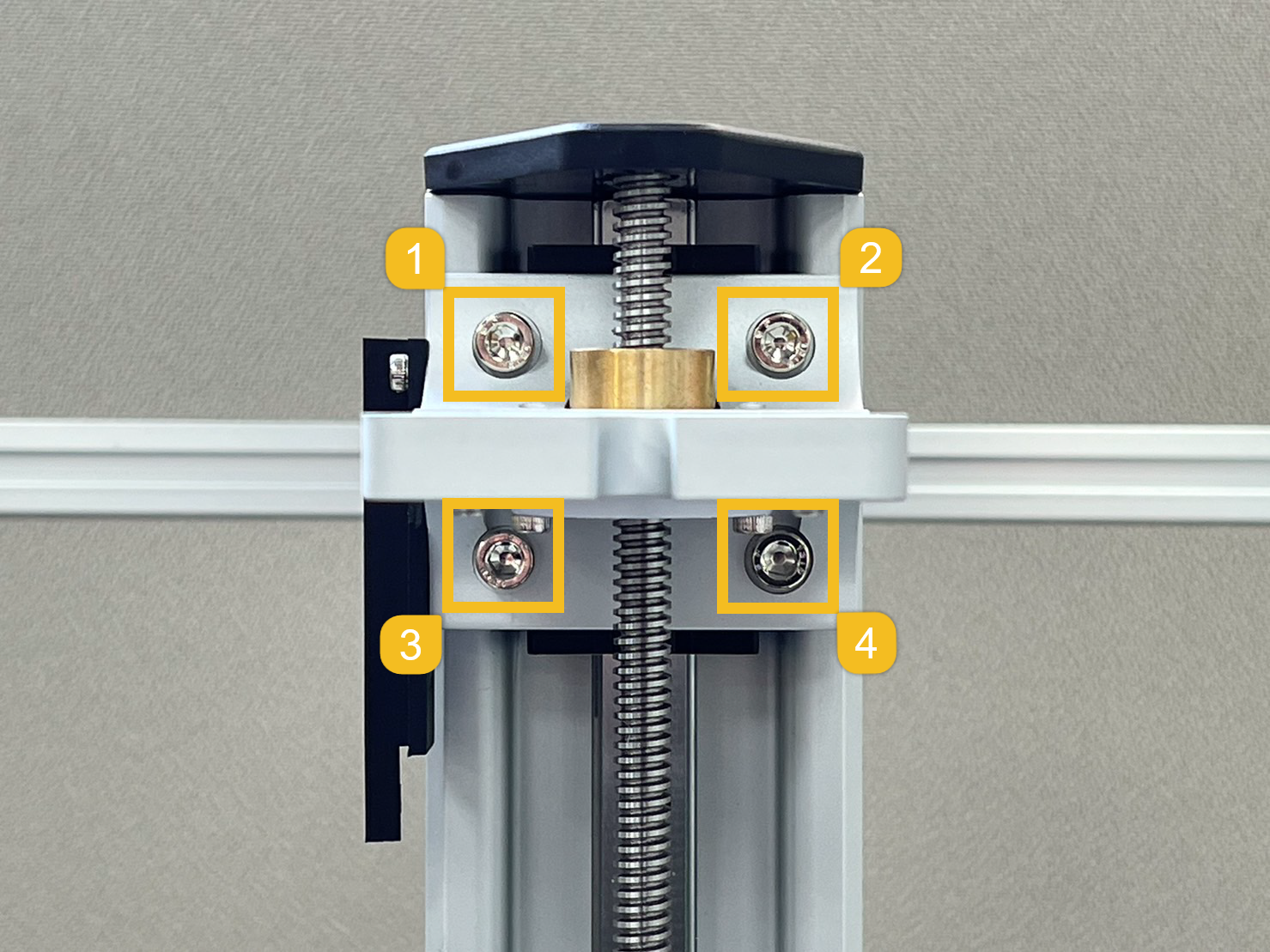

• 鬆開固定 T 板的 4 顆螺絲，並將滑軌下降，以防止其滑脫。

不要將滑軌從軌道上移開，以免損壞 Z 軸。

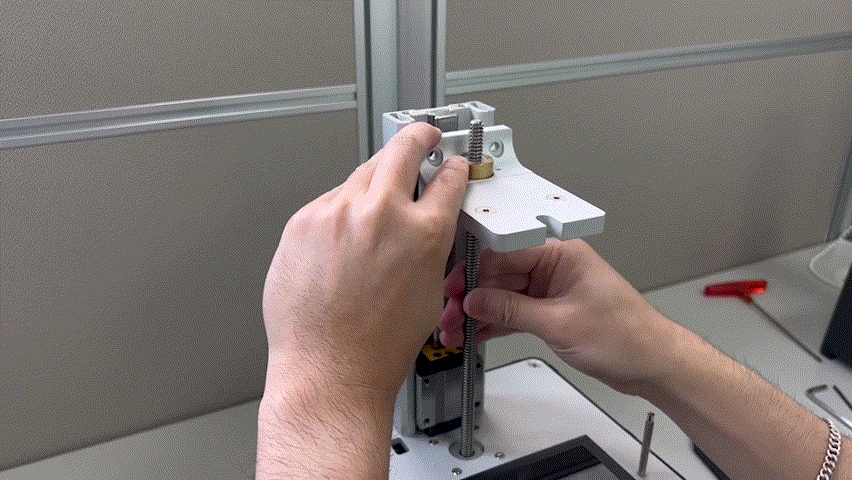

• 將螺桿逆時針手動旋轉以提高 T 型板。

• 當T板幾乎到達頂部時，按下並轉動螺絲以防止套筒彈出。

移除舊的 Z 軸

• 鬆開連接到馬達的平台上的 4 顆螺絲。

• 將 Z 軸從列印機中取出。

2.安裝新的 Z 軸

放置新的 Z 軸

• 將新的 Z 軸放置在列印機內的正確位置。

固定馬達組件

• 將連接到馬達的平台上的 4 顆螺絲緊固。

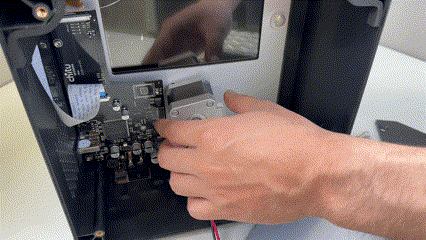

• 將 LED 端子連接到主機板。
• 將馬達端子連接到馬達上。

重新組裝底部組件

• 重新安裝底座並將列印機直立。
• 移除滑動導軌的膠帶。

固定 T 板

• 將T板放置好，然後將新的導螺桿順時針旋轉以固定在原位。
• 緊固 4 顆螺絲，將 T 板固定在滑動導軌上。

最後步驟

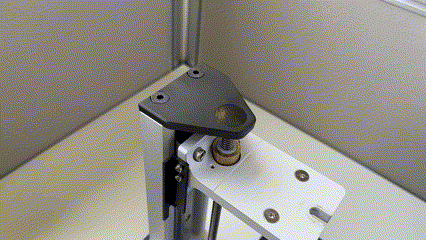

• 安裝頂部的金屬塊。
• 安裝載台、樹脂槽和 UV 蓋。

驗證新 Z 軸的功能

• 進行 Z 軸校正，檢查 Z 軸是否正常移動。

完成以上檢查後，若問題仍然持續存在，請聯繫我們的客戶支援團隊尋求進一步協助。在與我們聯繫時，請提供 Z 軸馬達端子連接主板的照片/影片以及 Z 軸運作的影片。

聯繫客服

按照上述說明，您可以為您的 Sonic Mini 安裝一個新的 Z 軸。如果在進行操作過程中出現任何問題，請聯繫 Phrozen 客服或授權經銷商尋求進一步協助。在聯繫 Phrozen 客服時，請提供一些能清楚說明問題的照片或影片。
