[Sonic Mini 4K] 更換 Z 軸

歡迎來到更換 Sonic Mini 4K Z軸的指南。Z 軸是一個重要的組件，它使印表機能夠將載台向上和向下移動，使列印精度達到理想標準。隨著時間的推移，Z 軸可能會磨損或損壞，導致如錯位或層紋等問題。

在這份指南中，我們將帶您逐步完成 Sonic Mini 4K Z 軸的更換步驟，確保您的列印機運作正常，生產出理想的作品。

1.移除舊 Z 軸

初始準備

• 關閉列印機並拔掉電源線。
• 移除 UV 蓋、載台和樹脂槽。
• 將列印機放在平坦的表面上。

拆卸

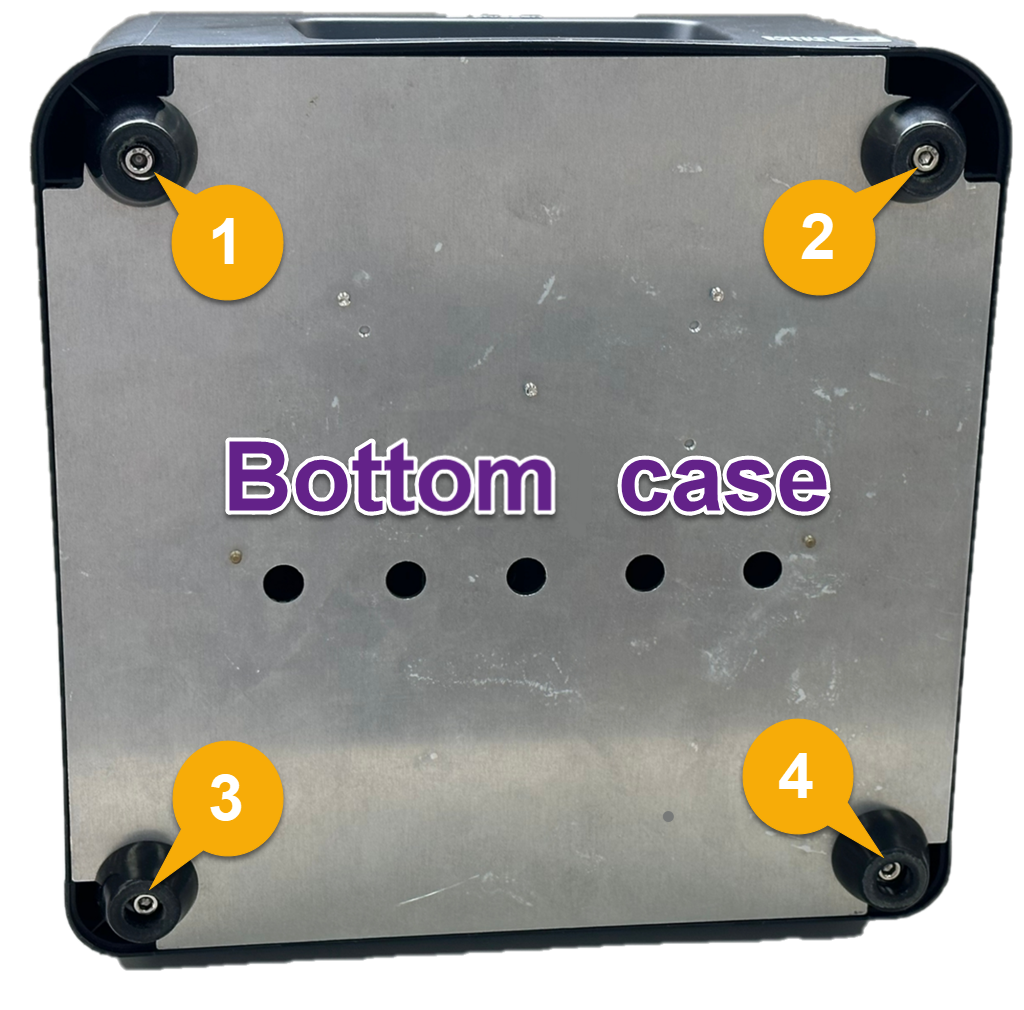

• 鬆開底座上的 4 顆螺絲，然後打開底座。

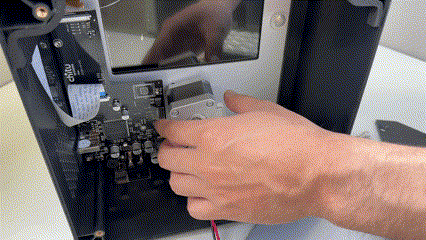

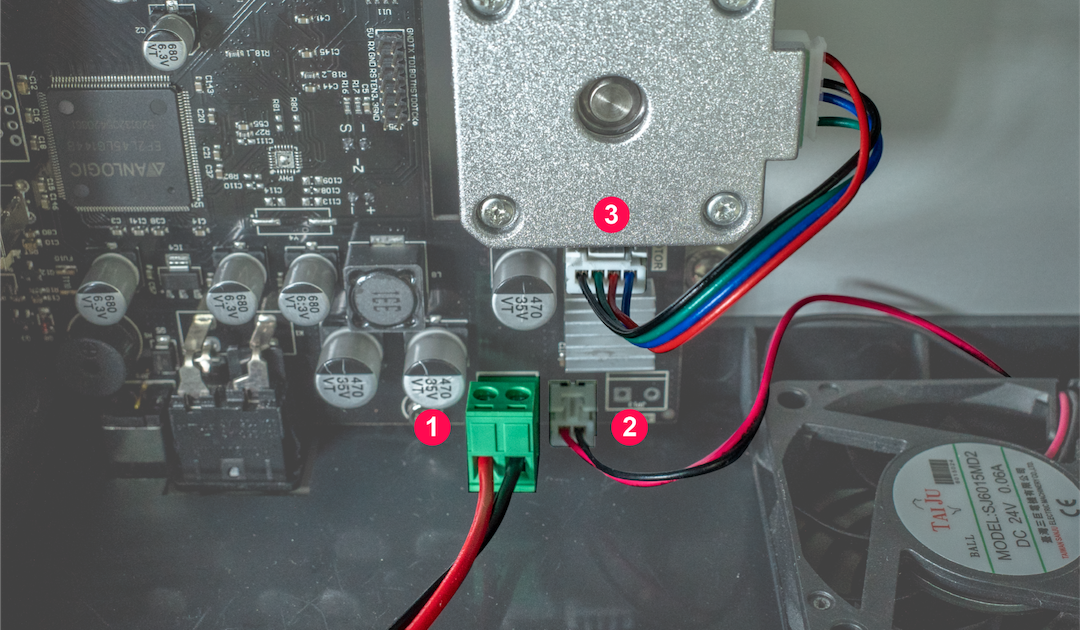

• 拔除與主板相連的 ① LED 端子和 ③ 馬達端子。

頂板移除

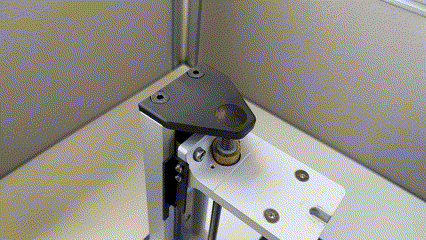

• 拆卸並移除頂部的上板。

調整 T 版

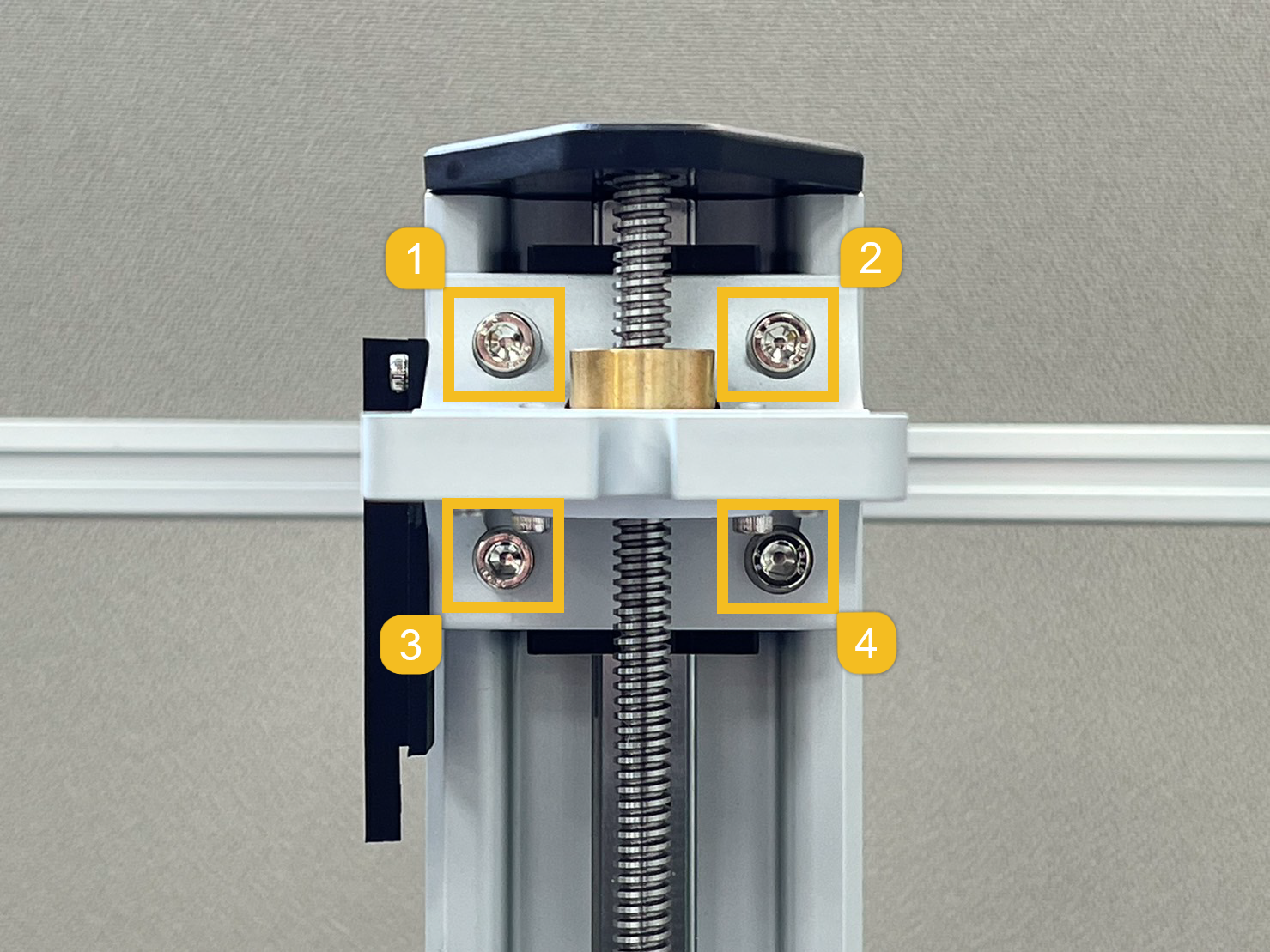

• 鬆開固定 T 板上的 4 顆螺絲，並降低T版位置以防止其滑脫。

請勿將滑塊從滑軌上移除，以避免損壞 Z 軸。

調整螺桿

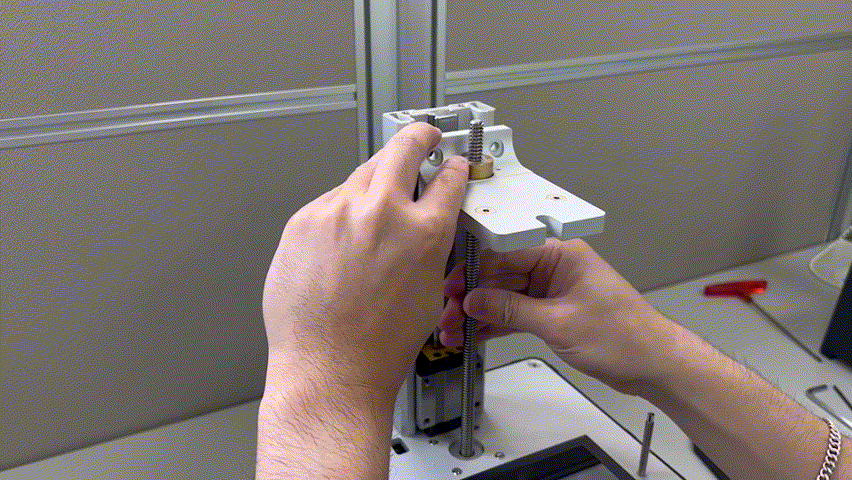

• 逆時針方向手動轉動螺桿以提高 T 板位置。

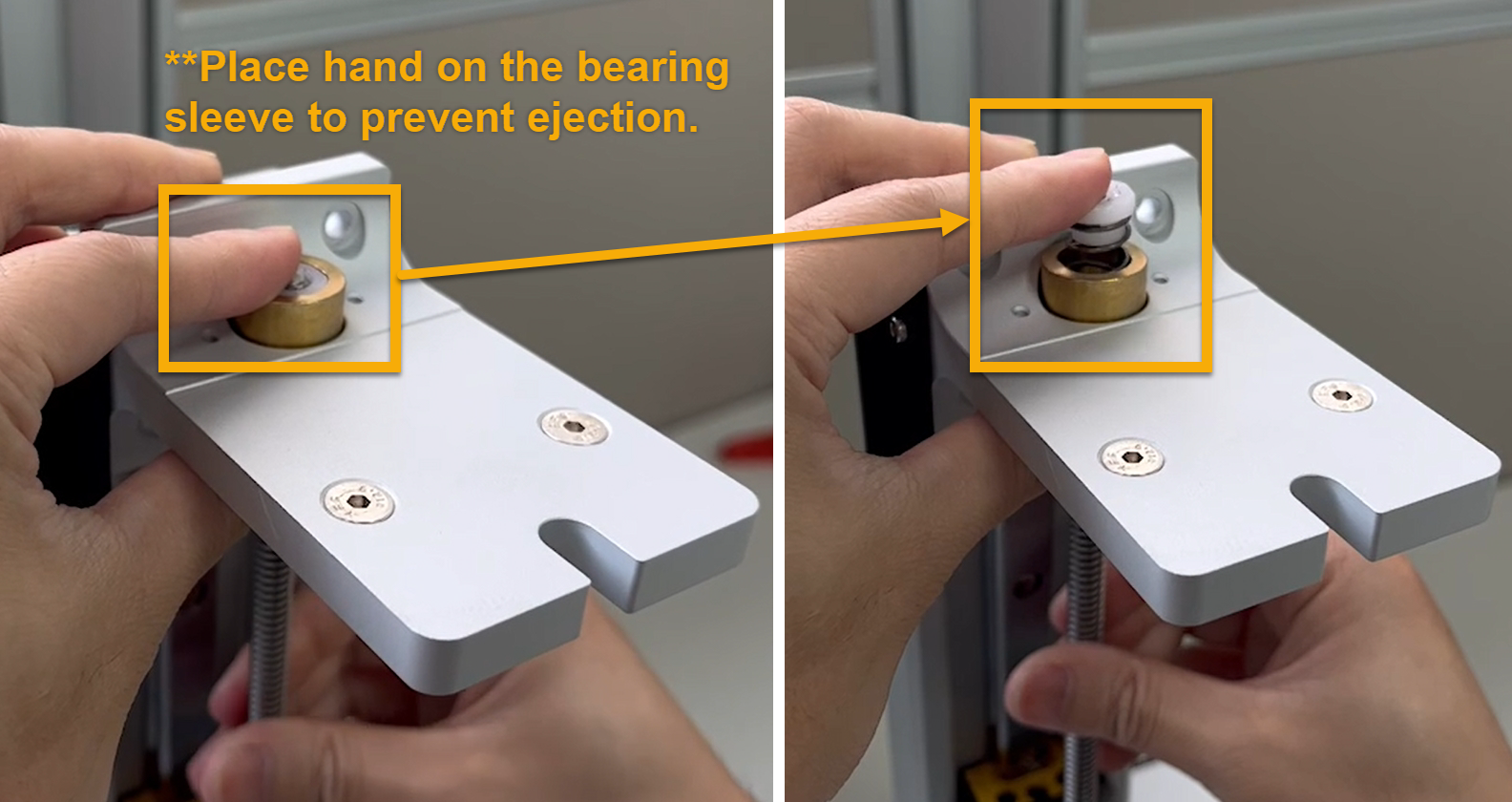

• 為防止套筒彈出，請在 T板幾乎到達頂部時按住並轉動螺絲。

Z 軸移除

鬆開安裝在馬達上的平台上的 4 顆螺絲。

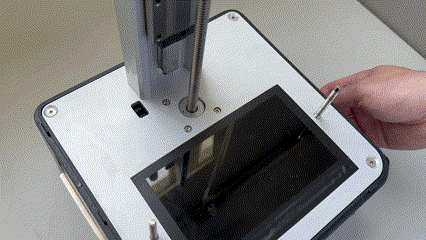

• 將 Z 軸從印表機中取出。

2.安裝新的 Z 軸

安裝新 Z 軸

• 把新的 Z 軸放在列印機內的正確位置。

卸下馬達組件

• 鬆開在馬達平台上的 4 顆螺絲。

安裝 LED 端子至主機板

• 連接 LED 端子至主機板。

安裝馬達連接器至馬達

• 連接馬達端子至馬達。

重新組裝底部組件

• 安全地重新安裝底座，然後將列印機豎立。
• 移除滑軌上的膠帶

固定 T 板

• 安裝 T 板，然後將新的螺桿順時針旋轉以固定它。
• 安裝 4 顆螺絲，將T形板固定在滑軌上。

最後步驟

• 安裝位於頂部的上版。
• 裝上載台、樹脂槽和 UV 蓋。

完成以上檢查後，如果問題仍然發生，請聯繫我們的客服團隊以獲得進一步的協助。在聯繫我們時，請同時向我們提供馬達連接的照片/影片以及 Z 軸運動的影片。

聯繫客服

按照以上的指示，您可以為 Sonic Mini 4K 安裝新的 Z 軸。如果在操作過程中出現任何問題，請聯繫 Phrozen 客服或授權經銷商尋求進一步的協助。在聯繫 Phrozen 客服時，請提供一些能清楚展示問題的照片或影片。
