要讓樹脂在不同模型上呈現理想效果，除了設定合適的曝光時間，也需要了解樹脂能夠穩定列印哪些細節與結構。Phrozen RP Tester 可協助您觀察樹脂在細柱、薄壁、凹凸線條、孔洞、表面紋理及橋接結構上的表現。

在本文中，我們將說明如何列印及判讀 Phrozen RP Tester。完成測試後，您可以根據各區域的結果了解樹脂的優勢與限制，並為不同模型選擇合適的樹脂及支撐設定。

列印 RP Tester 前，請先使用 Phrozen XP Finder 找到適當的正常層曝光時間。曝光設定不正確會影響其他測試區域，使結果無法準確反映樹脂本身的性能。

1 列印 Phrozen RP Tester

• 將 Phrozen RP Tester 下載到您的電腦上。
• 將測試列印檔案匯入切片軟體，並套用已透過 Phrozen XP Finder 校正完成的列印參數。
• 將模型切片並儲存成與您的 3D 列印機相容的檔案格式，再將檔案傳輸至列印機。
• 使用 3D 列印機列印測試件。
• 完成列印後，依照樹脂建議方式清洗及後固化測試件。
• 查看各測試區域，並記錄樹脂能夠穩定呈現的最小尺寸與最大跨距。

2 查看結果

使用 Phrozen RP Tester 列印後，請先檢查棋盤格以確認曝光設定，再依序觀察柱體、斜面細線、細針與孔洞、表面紋理及橋接結構。不同樹脂可能在不同區域表現較好，測試結果應用來判斷樹脂是否適合特定模型，而不是單純比較樹脂的好壞。

棋盤格

此測試的目的是確認目前的曝光設定是否適當。RP Tester 同時設有平面及斜面棋盤格；平面棋盤格主要反映 XY 平面的曝光結果，斜面棋盤格則更接近模型傾斜擺放時的列印情況。

• 曝光適當時，每個方格應僅在角落輕微接觸，且邊界清楚。
• 如果方格角落之間出現明顯間隙，通常表示曝光不足。
• 如果方格角落互相重疊或明顯膨脹，通常表示曝光過度。

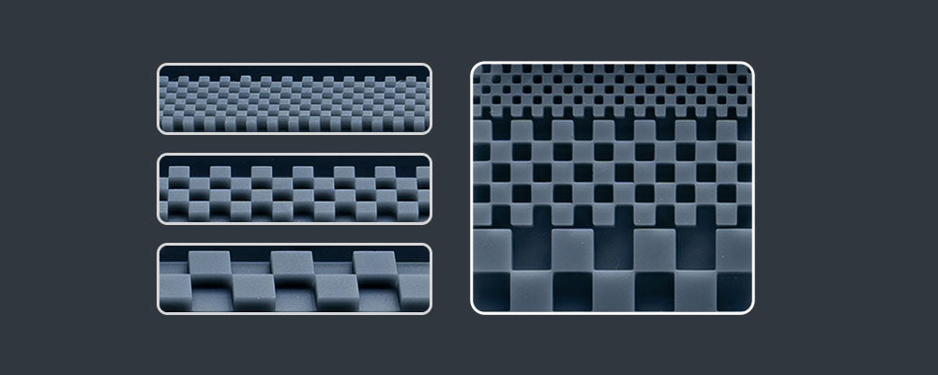

RP Tester 的平面及斜面棋盤格（圖片來源：Phrozen Technology）

柱體

RP Tester 左右兩側分別設有實心圓柱及鏤空六角柱。這些柱體具有不同直徑與厚度，可用來確認樹脂在適當曝光下能夠穩定列印的最小結構。

實心圓柱

此測試的目的是觀察樹脂形成細小垂直結構的能力。理想情況下，圓柱應保持完整、筆直且彼此分離。

• 如果較細的圓柱沒有出現，表示該尺寸可能低於樹脂可穩定列印的範圍。
• 如果圓柱成功成形但出現歪斜，表示該尺寸已接近樹脂的結構穩定極限。
• 如果圓柱在清洗、後固化或拆件時容易斷裂，該樹脂可能不適合具有大量細長零件的模型。

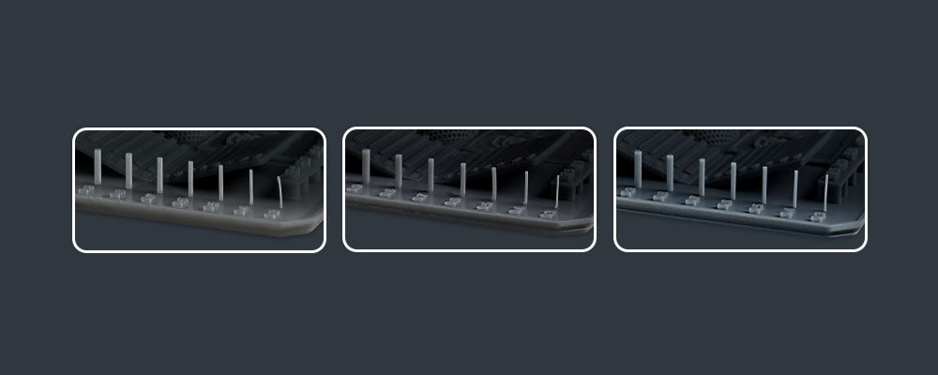

不同樹脂的實心圓柱列印結果（圖片來源：Phrozen Technology）

鏤空六角柱

此測試的目的是觀察樹脂形成薄壁與小型中空結構的能力。請記錄最薄且仍保持完整的六角柱，作為設計薄壁或鏤空細節時的參考。

• 如果六角柱外型完整且中央孔洞清楚，表示樹脂可以穩定呈現該壁厚。
• 如果較薄的六角柱沒有成形，表示該壁厚可能低於樹脂可穩定列印的範圍。
• 如果中央孔洞縮小或被填滿，請重新檢查曝光時間，或將該尺寸視為樹脂的細節極限。

不同樹脂的鏤空六角柱列印結果（圖片來源：Phrozen Technology）

斜面細線

斜面上的凸起與凹陷細線可模擬公仔、微縮模型及其他精細模型常見的表面紋路。判讀時，請分別檢查凸起線條與凹陷線條。

• 凸起線條越細仍能保持完整，表示樹脂呈現浮雕細節的能力越好。
• 凹陷線條越細仍能清楚分離，表示樹脂呈現刻紋及溝槽的能力越好。
• 如果凸起線條斷裂或消失，或凹陷線條變淺、被填滿，表示該尺寸可能超出樹脂可穩定呈現的範圍。

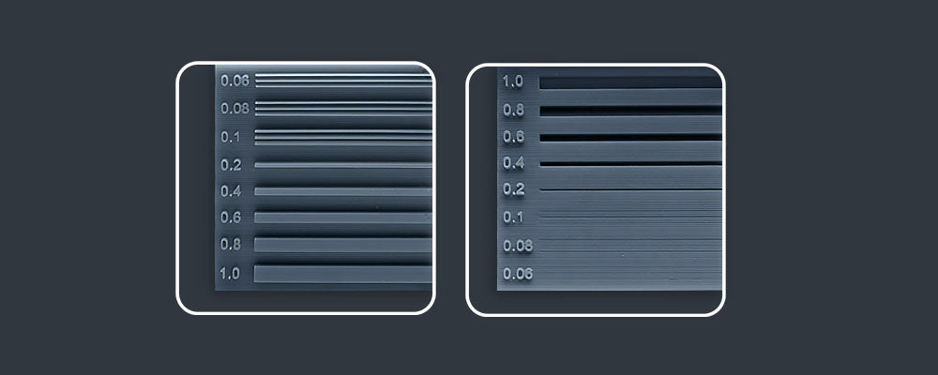

RP Tester 的凸起與凹陷斜面細線（圖片來源：Phrozen Technology）

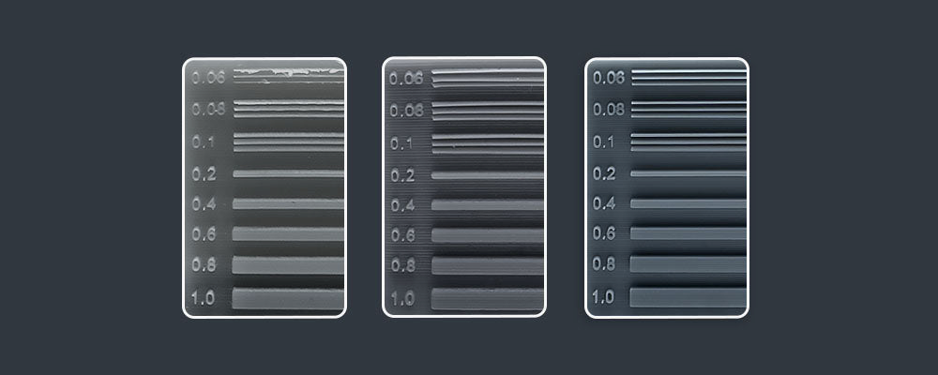

不同樹脂的斜面細線列印結果（圖片來源：Phrozen Technology）

細針與孔洞

細針與孔洞設置在斜面上，可模擬實際模型中的細小凸起與凹陷細節。

細針

• 成功列印的細針越多，表示樹脂形成細小凸起結構的能力越好。
• 如果較細的針沒有出現，表示該尺寸可能低於樹脂可穩定列印的範圍。
• 如果細針彎曲、歪斜或斷裂，表示樹脂在該尺寸下的結構穩定性不足。

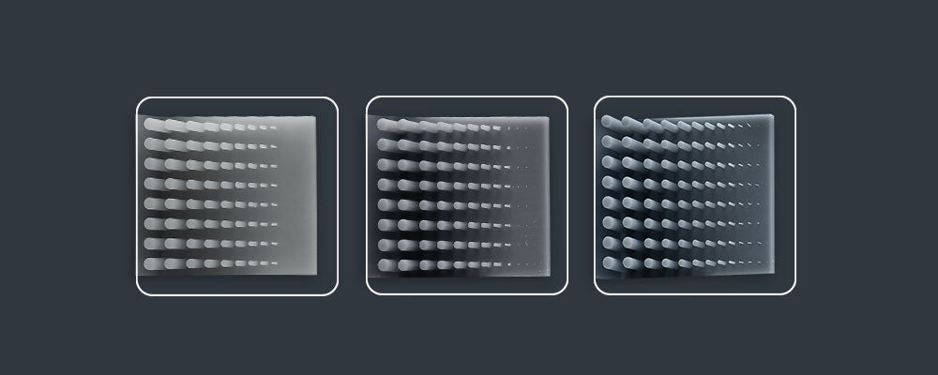

不同樹脂的斜面細針列印結果（圖片來源：Phrozen Technology）

孔洞

• 孔洞輪廓越完整，且尺寸越接近模型設計，表示樹脂呈現細小凹陷細節的能力越好。
• 如果較小的孔洞被填滿，可能表示曝光過度，或該尺寸已超出樹脂的細節表現極限。
• 如果孔洞輪廓變形，請同時檢查曝光設定、列印穩定性及孔洞內是否殘留未固化樹脂。

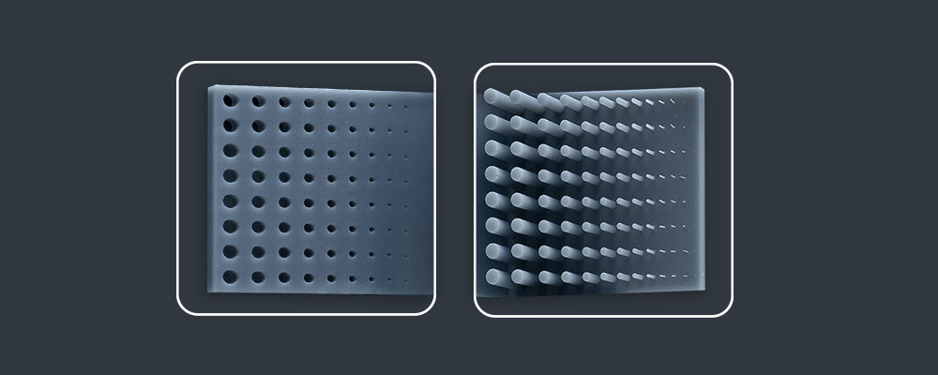

RP Tester 的斜面孔洞與細針（圖片來源：Phrozen Technology）

平面與球面紋理

此測試的目的是模擬模型表面的複雜紋理。請同時檢查平面與球面上的六角形圖案、紋理間隙及球面分隔線。

• 如果紋理間隙清楚、六角形彼此分離，表示樹脂能夠還原該尺寸的表面細節。
• 如果六角形互相黏合或凹陷紋理被填滿，請檢查曝光是否過度，並確認清洗是否完全。
• 如果平面紋理清楚但球面紋理模糊，表示樹脂在曲面或傾斜表面上的細節還原能力較有限。

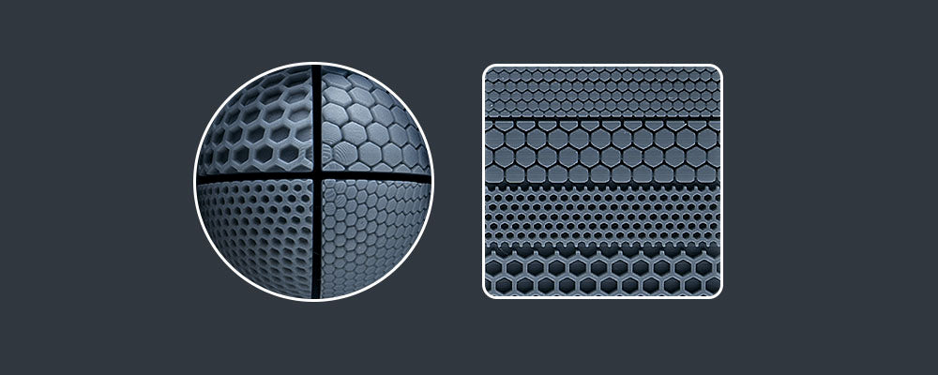

RP Tester 的球面及平面紋理（圖片來源：Phrozen Technology）

橋接結構

RP Tester 底部設有不同跨距的橋接結構，用來觀察樹脂在缺少支撐時形成水平懸空結構的能力。

• 如果橋接結構保持平直，表示樹脂可以穩定列印該跨距。
• 如果跨距增加後開始下垂，表示已接近樹脂可穩定成形的懸空距離。
• 如果橋接底部明顯膨脹、變厚或斷裂，列印類似結構時應增加支撐，或縮短支撐點之間的距離。

橋接結果可作為支撐密度與支撐間距的參考，但不能取代標準化的材料拉伸強度測試。

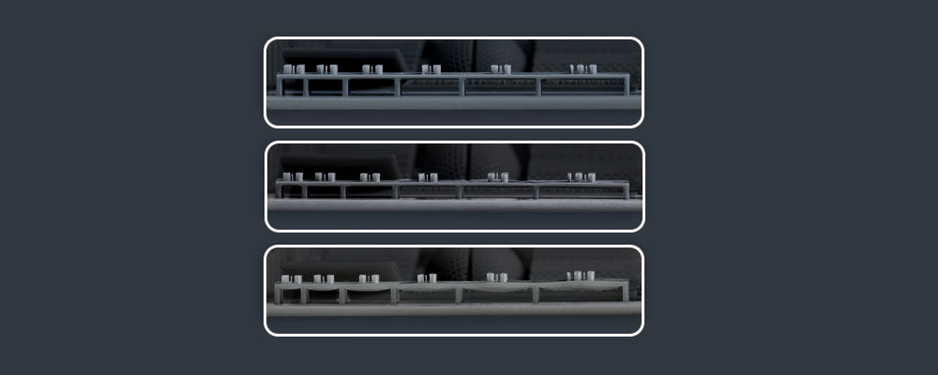

不同樹脂的橋接結構列印結果（圖片來源：Phrozen Technology）

3 補充說明

• 每種樹脂和列印機的組合都不同。請先使用 Phrozen XP Finder 找到適當的正常層曝光時間，再列印 RP Tester。
• 建議為每款常用樹脂保留一個 RP Tester，並記錄樹脂名稱、顏色、列印機型、層高、曝光時間及列印日期，方便日後比較。
• 比較不同樹脂時，請盡量使用相同的層高、環境溫度、清洗方式及後固化條件。
• 不同樹脂可能在不同測試區域表現較好。例如，工程樹脂可能無法列印最細的圓柱，卻能在橋接結構上保持較好的穩定性。請依照模型需求選擇樹脂。
• RP Tester 的結果可作為樹脂選擇、模型設計及支撐設定的參考，但不能取代樹脂技術資料表或標準化材料性能測試。

聯繫客服

按照上述說明，您可以逐步了解樹脂在不同結構與細節上的列印表現。如果測試件出現大範圍缺失、脫落或變形，或無法確認問題是否與曝光設定有關，請聯絡 Phrozen 客服或您的授權經銷商以取得進一步協助。

聯絡 Phrozen 客服 時，請提供 RP Tester 正面、側面及各測試區域的清晰照片，以及列印機型、樹脂名稱、切片軟體、完整列印參數、環境溫度、清洗方式與後固化條件。
