[Sonic Mighty Revo 16K] 如何進行LCD測試

LCD 是光固化樹酯 3D 列印機中的關鍵組件。LCD 螢幕負責顯示將被列印的 3D 模型圖層。LCD 螢幕的光線穿過樹脂槽的底層，以精確的圖案固化樹脂，圖層與 3D 模型的形狀相比對。

為了確保 Sonic Mighty Revo 16K 的 LCD 螢幕正常工作，您可以進行 LCD 測試。這個測試檢查列印機的照明和遮罩顯示功能是否正常工作。以下步驟將指導您如何以三種模式運行 LCD 測試： LCD 螢幕全亮、LCD 螢幕全遮光以及 LCD 網格成像顯示。

請勿直接注視 UV 光，避免眼睛不適造成嚴重傷害。

1. 進行LCD測試

開啟電源做好準備

• 從印表機中取出樹脂槽。
• 插入電源線並開啟列印機。

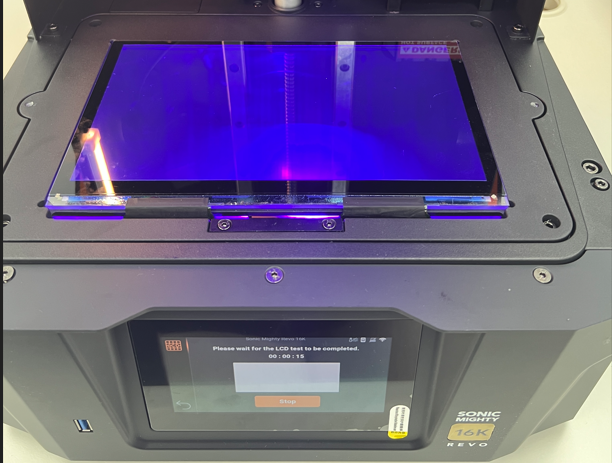

點亮整個液晶螢幕

• 在觸控面板上，點擊「設定⚙️ > 系統 > 硬體測試 > LCD 測試 > 全螢幕亮起」。
• LCD 螢幕應該完全點亮，且不應該有黑點。

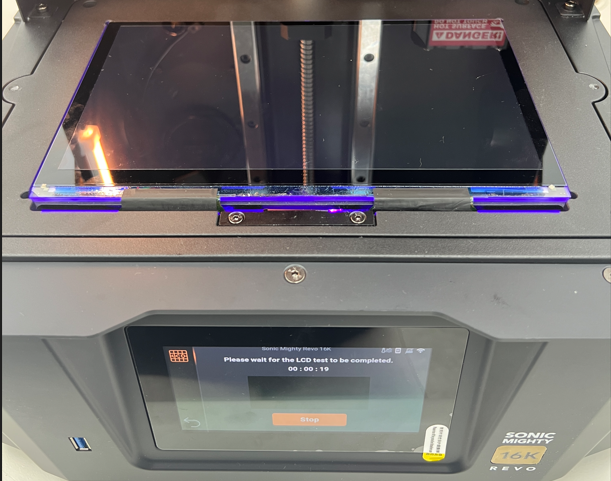

液晶螢幕遮光

• 在觸控面板上，點擊「設定⚙️ > 系統 > 硬體測試 > LCD 測試 > LCD 螢幕變黑」。
• LCD 螢幕的光線應完全被遮住，且不應該有亮點。

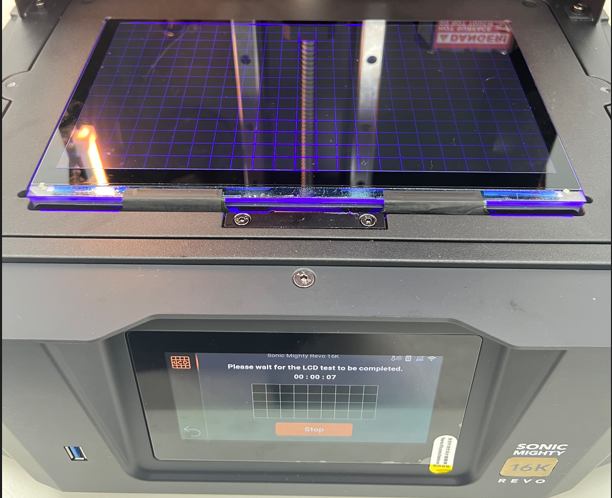

LCD網格顯像

• 在觸控面板上，點擊「設定⚙️ > 系統 > 硬體測試 > LCD 測試 > LCD 網格」。
• 網格線應填滿整個 LCD 螢幕，並與觸控屏上的網格圖像對齊。

2. 空機列印測試

如果您遇到閃爍或故障等問題，空機列印測試可以是一個有用的故障檢測方式。您在未放置樹脂槽和載台的情況下進行。這樣可以檢查 LCD 是否有閃爍或正常運行。

開啟電源做好準備

• 插入電源線並開啟列印機。
• 從列印機中取出樹脂槽和載台。

執行空機測試

• 將切片文件儲存到 USB 隨身碟上，然後將其插入列印機上的 USB 端口。
• 在觸控面板上點擊該文件以開始列印。

 確認正常功能

• 檢查 LCD 螢幕上的圖像是否與觸控面板上的圖像吻合

LCD 測試和空機列印測試可以幫助您識別 LCD 的任何問題，並確保其正常運行。

在確保 LCD 3D 列印機的一切功能正常後，您就可以進入下一步：: [Sonic Mighty Revo]Z軸校正 .

聯繫支援人員

按照上述指示，您可以在 Sonic Mighty Revo 上進行 LCD 測試和乾燥列印測試。如果您發現任何問題，請隨時聯繫 Phrozen Support 或是 Authorized Reseller 以獲得進一步的幫助。聯繫 Phrozen Support, 請發送一些說明問題的照片或影片。
