[Arco] 皮帶更換指南

在 FDM 列印過程中，皮帶有可能因各種因素出現耗損，導致張力不足影響列印品質與機台效能。為協助您快速排除問題，我們準備了以下更換指南。

所需工具：

2.5mm 六角板手

旋鬆張緊螺絲／鎖定螺絲

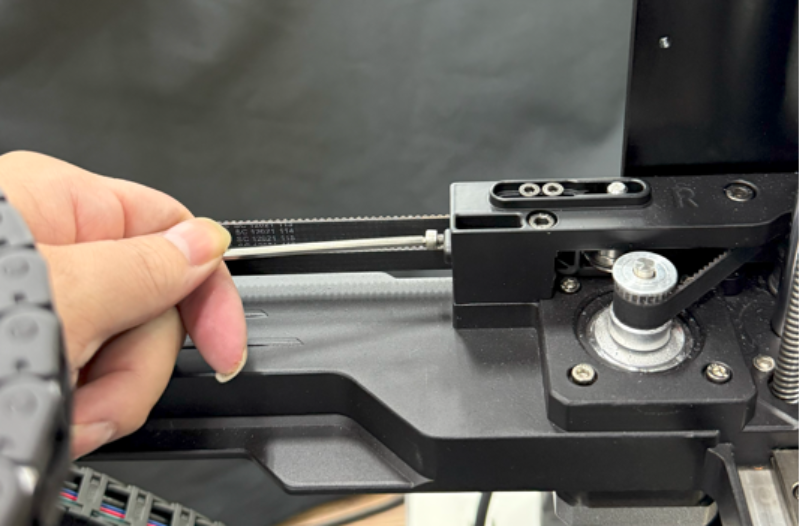

順時針旋轉兩側的張緊鎖定螺絲，將其回拉至釋放狀態（無需完全取出螺絲）。

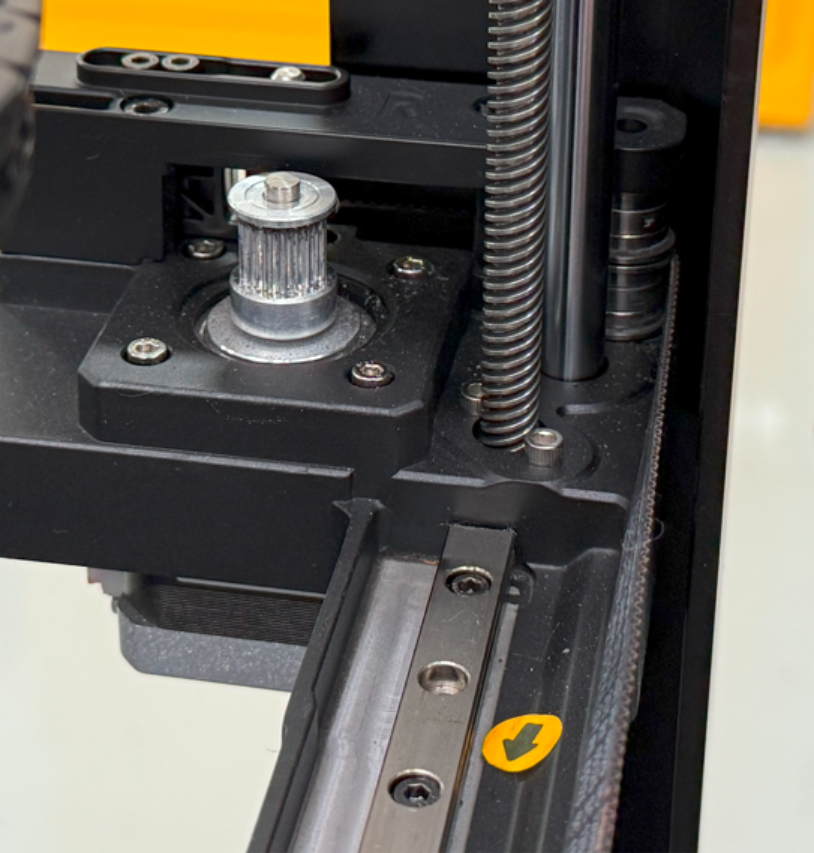

如下圖所示，釋放狀態下兩側的張緊螺絲應靠近機台內側，請在安裝皮帶前確認此狀態。

卸下皮帶

1. 打開擠出機磁吸前蓋，移除連接排線，並將前蓋放置一旁。

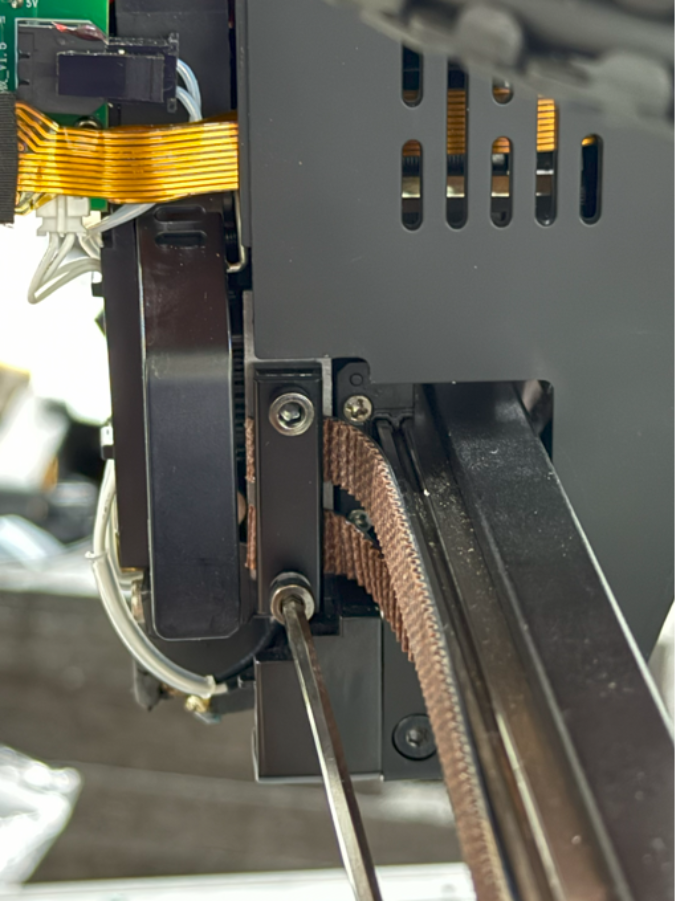

2. 卸下皮帶夾固定螺絲。
3. 使用一字起等工具輔助，將皮帶從固定夾中取出（請暫時保留舊皮帶）。
4. 將皮帶從機台上移除（建議拍照或錄影紀錄路徑）。

更換新皮帶

1. 將新舊皮帶進行長度比對，並在新皮帶上做標記（此步驟非常重要，因不同批次可能略有長度差異，差異過大將導致列印失敗）。
2. 安裝順序為：先安裝 X 軸，再安裝 Y 軸。

X 軸安裝步驟：

左側：

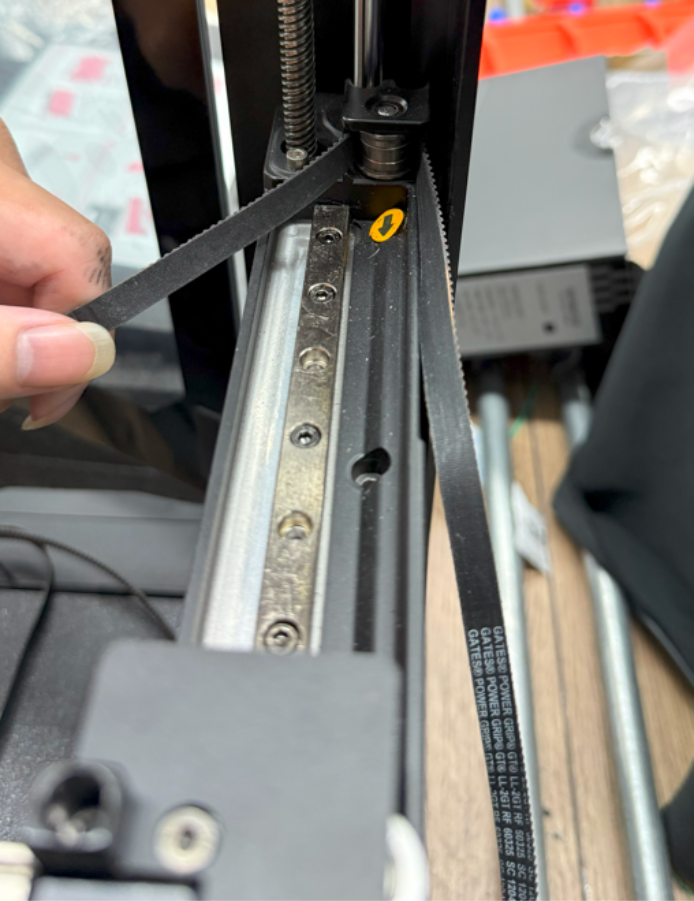

• 從機台後方裝入皮帶，齒面朝外。

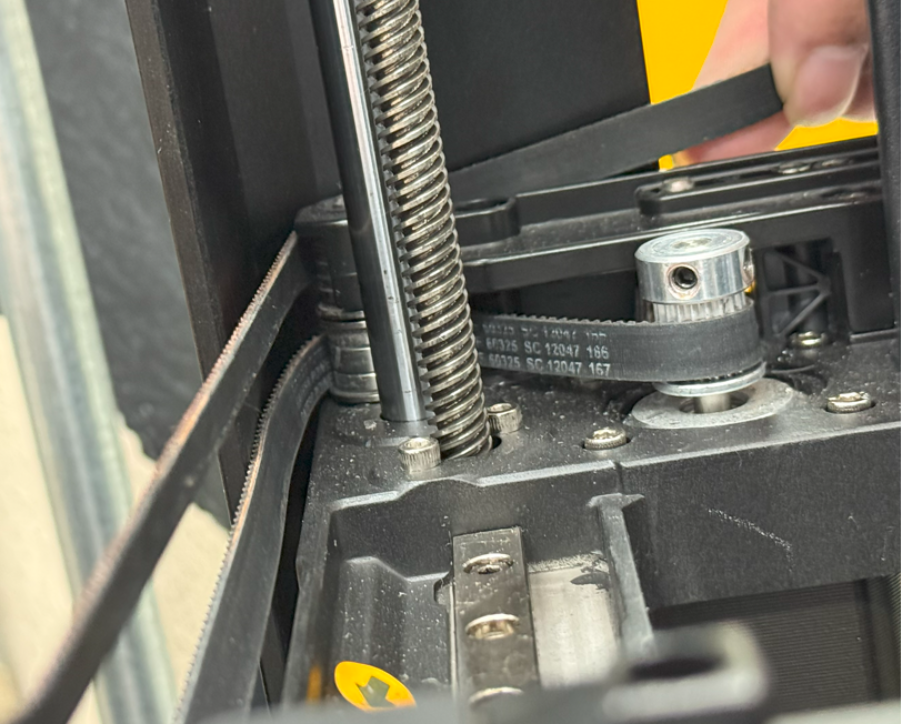

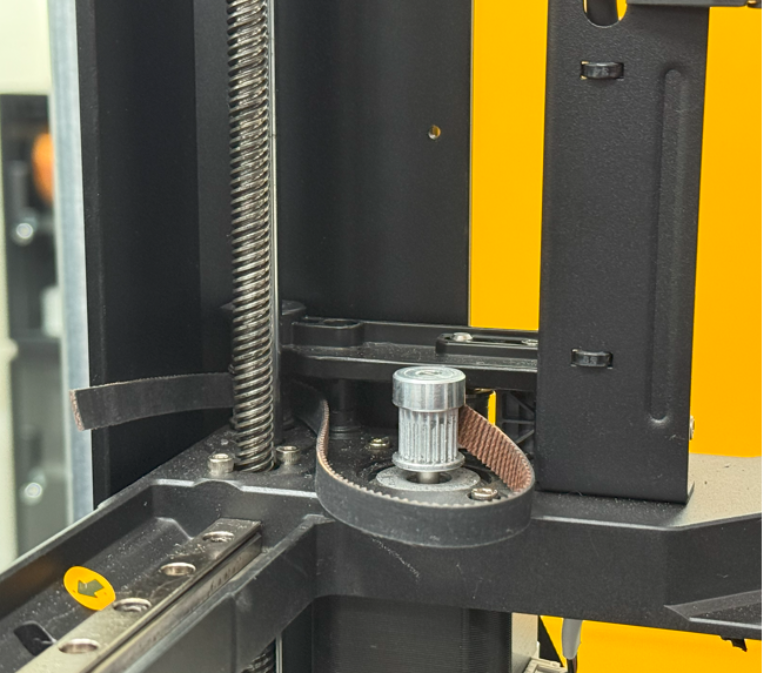

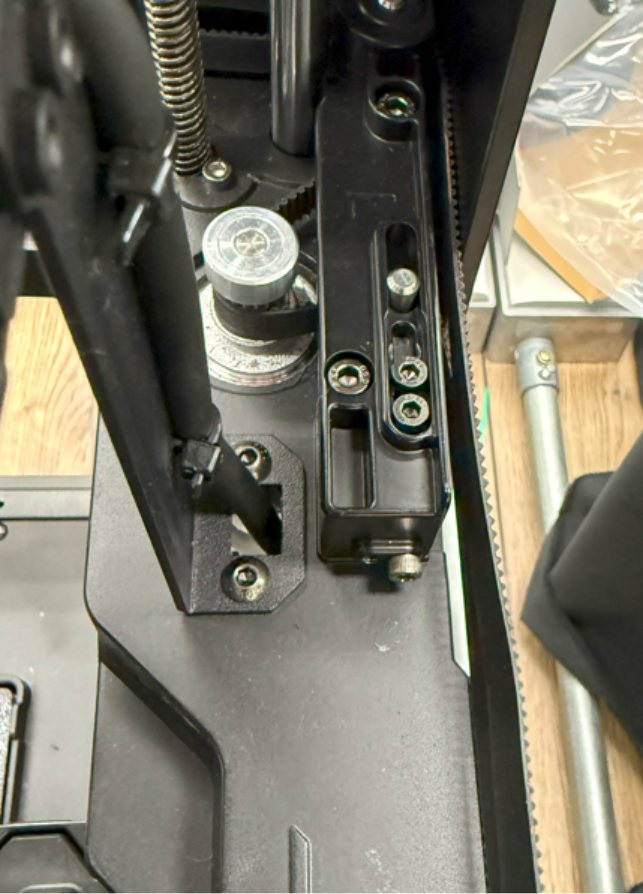

• 將皮帶以「Z」型繞過左側張緊裝置。

• 拉至前方，繞過前方法蘭軸承。

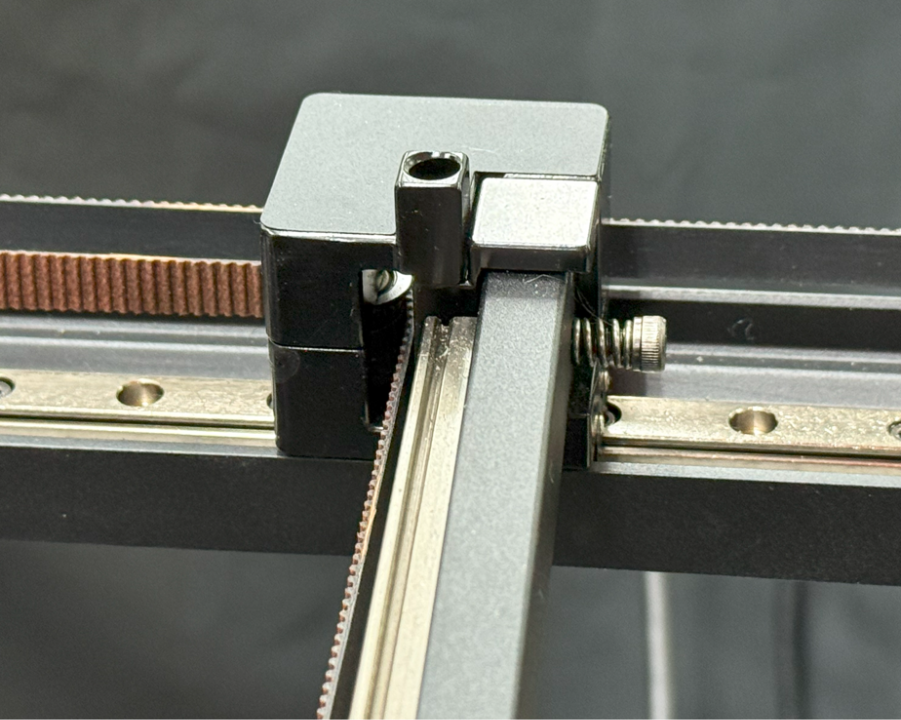

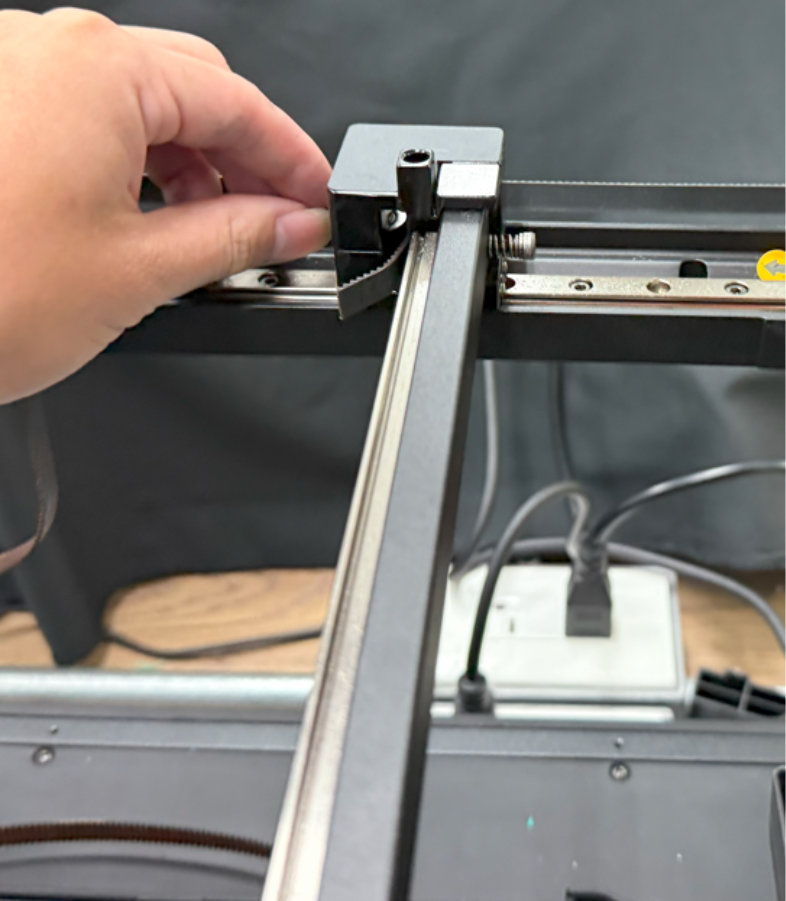

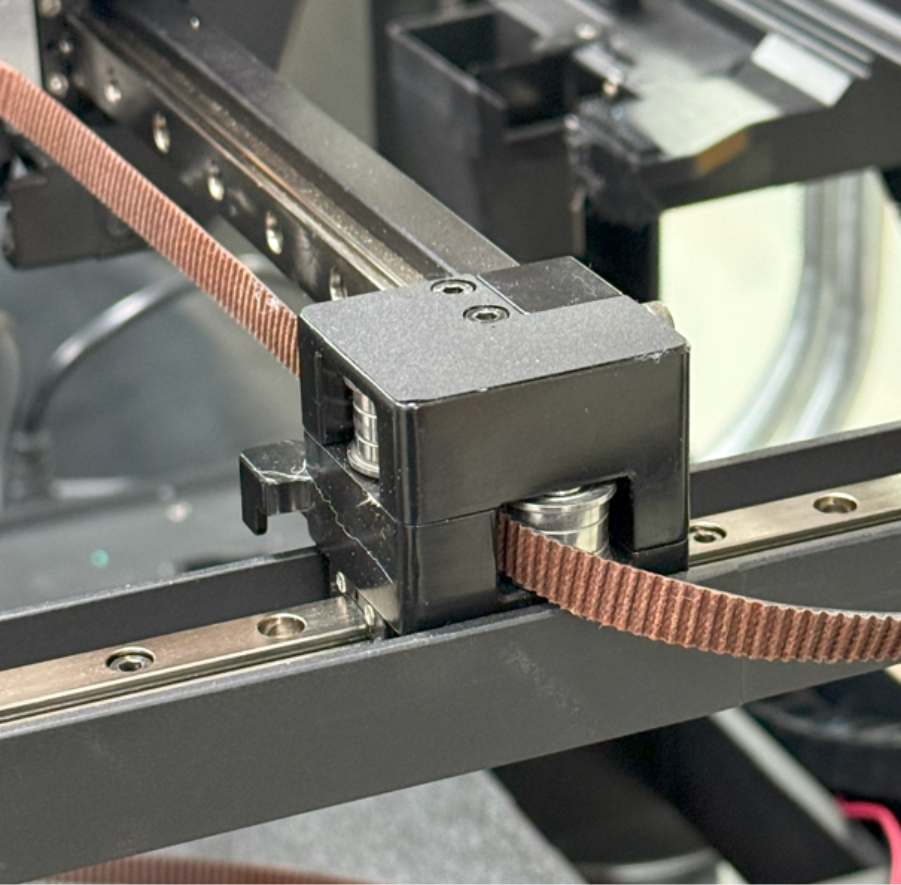

• 插入 X 軸左側滑塊，並繞過法蘭軸承。

右側：

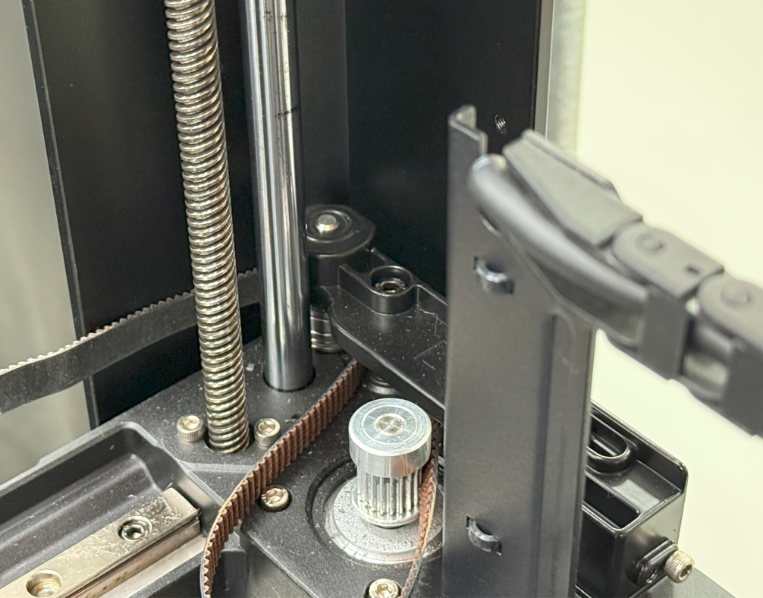

• 將皮帶另一端繞入右側後方的下方法蘭軸承。

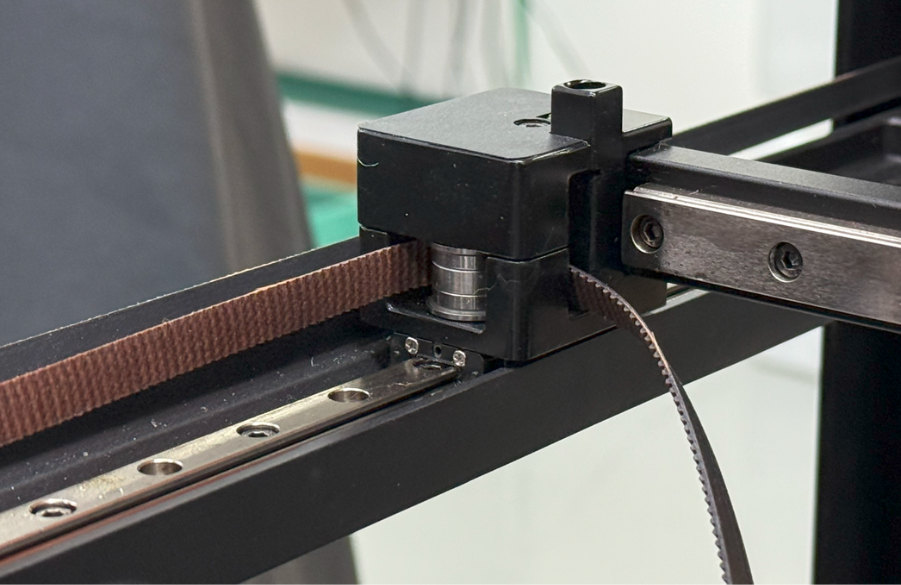

• 插入 X 軸右側滑塊，並繞過法蘭軸承。

X軸安裝完成。

Y 軸安裝步驟：

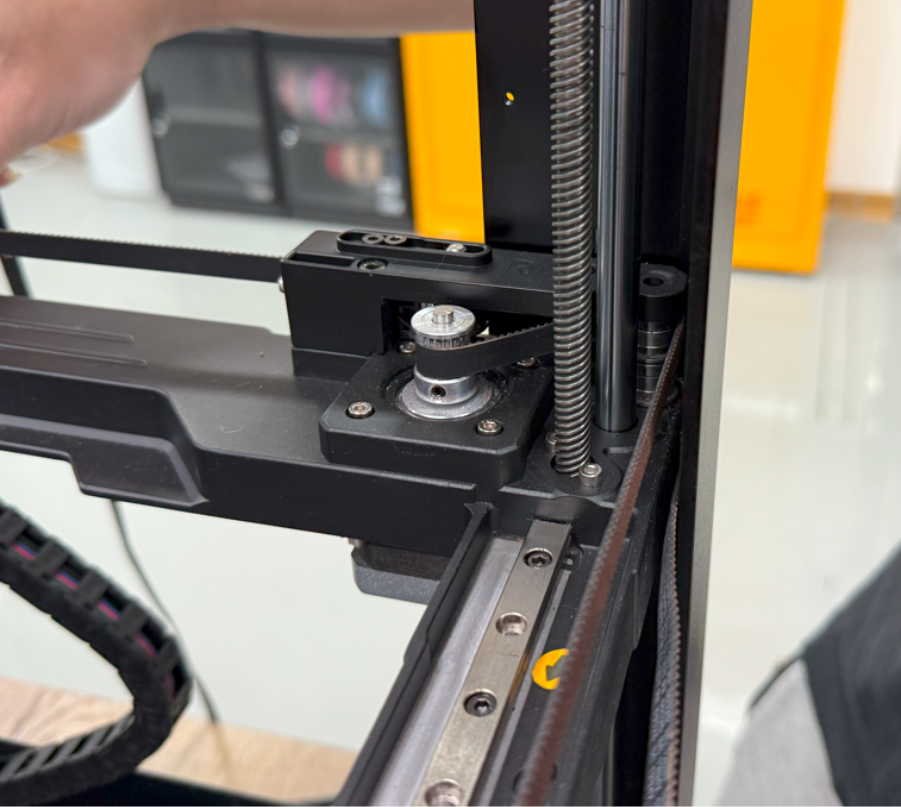

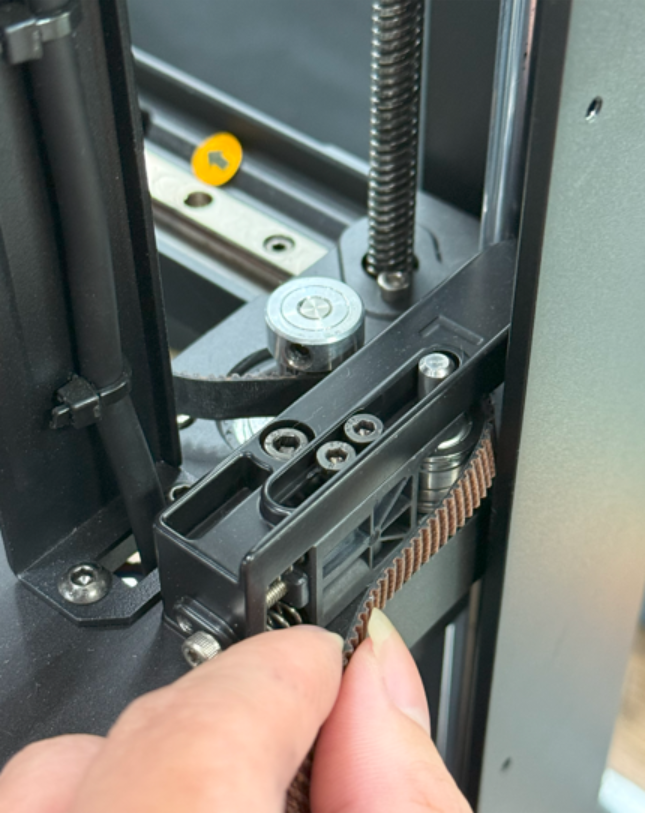

• 將皮帶以「Z」型繞過右側張緊裝置，並穿過上方法蘭軸承。

• 向前延伸，繞過前方法蘭軸承。

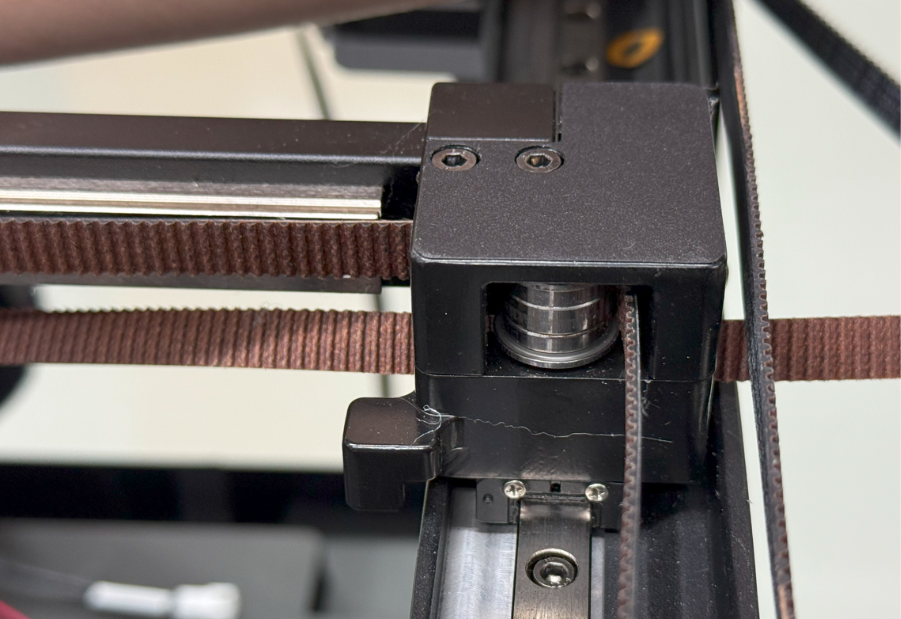

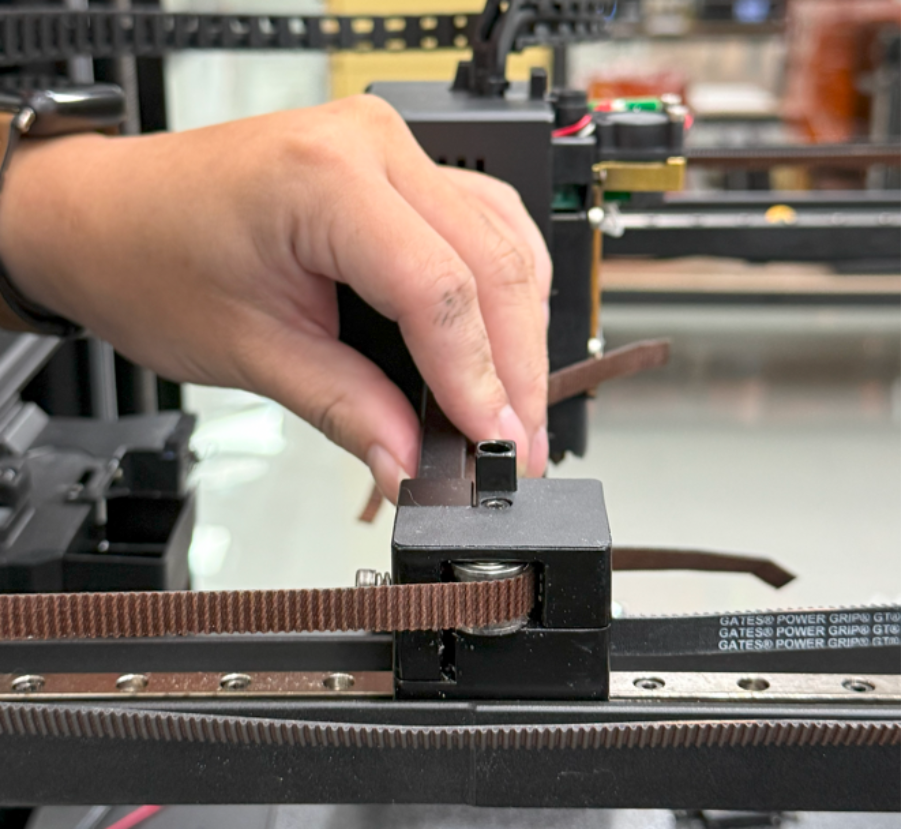

• 插入右側滑塊，並拉出皮帶，使其與 X 軸皮帶平行。

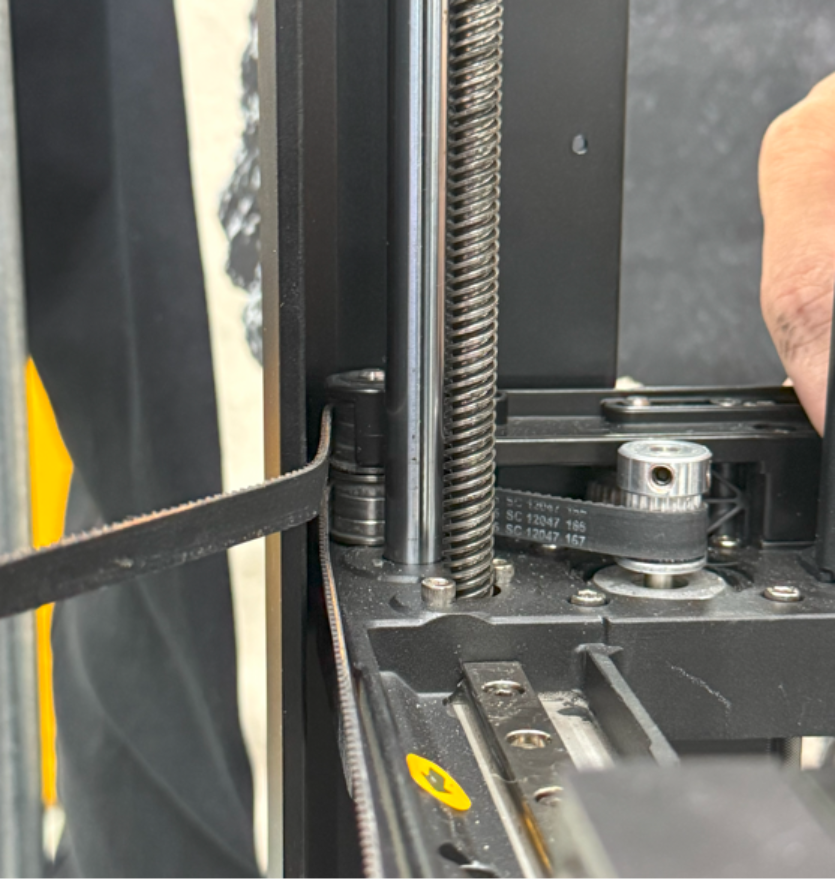

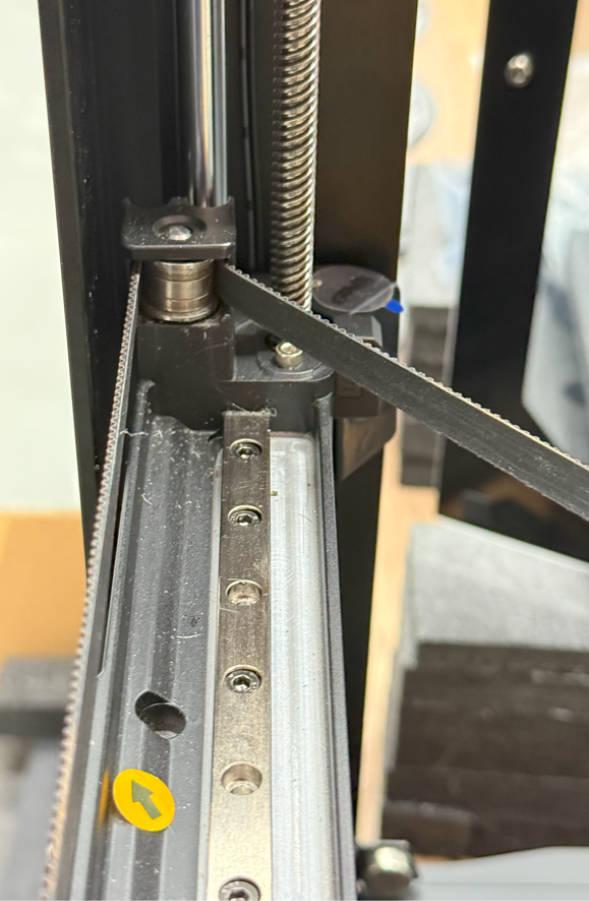

• 另一端穿入左側後方法蘭軸承（X 軸走下方，Y 軸走上方）。

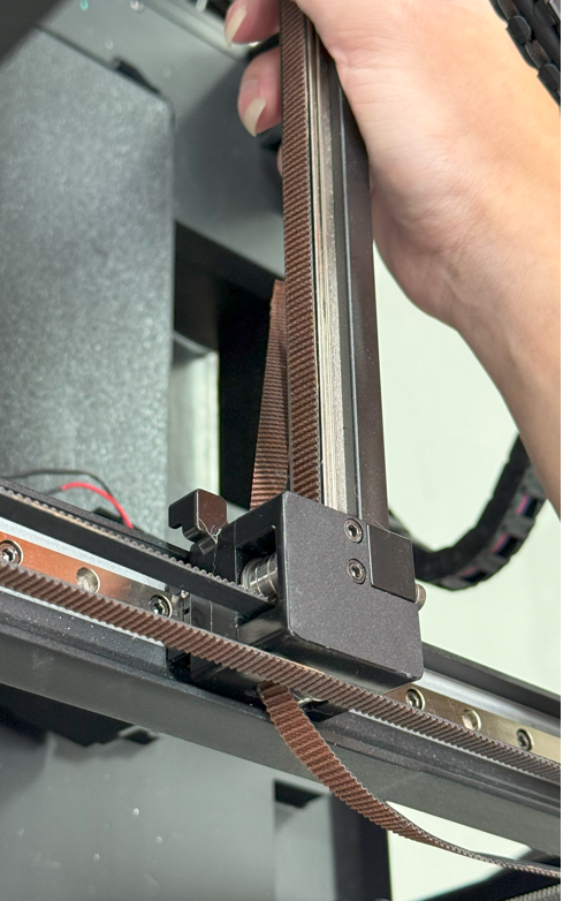

• 向前穿入左側滑塊，並與 X 軸皮帶平行。

擠出機固定：

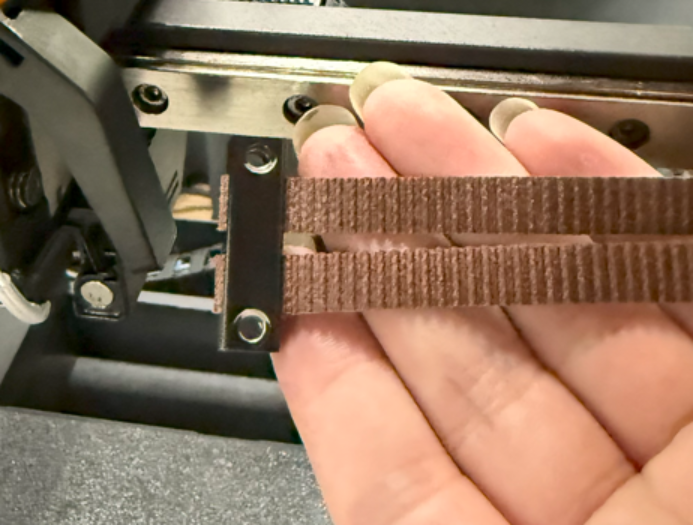

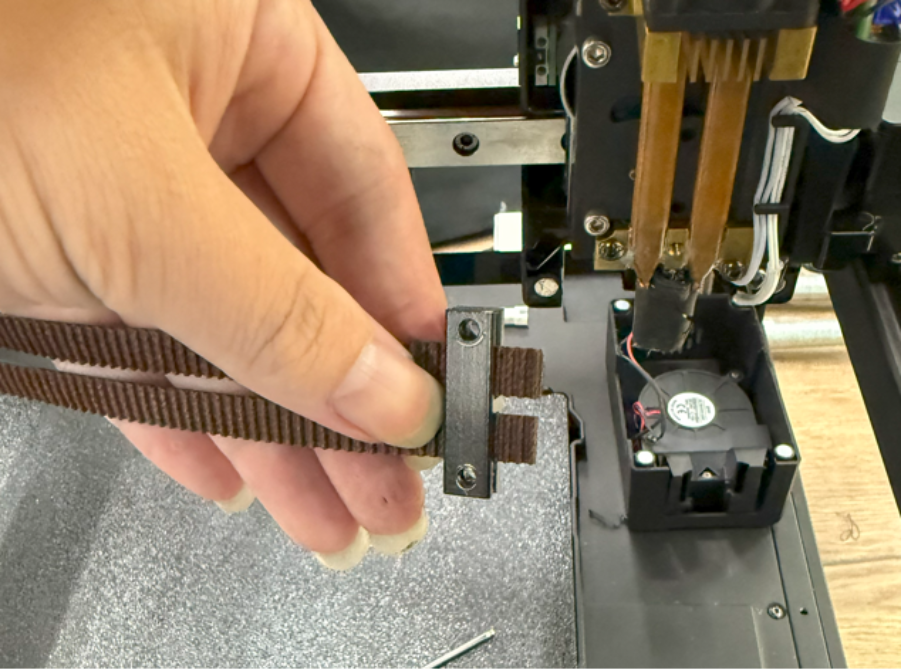

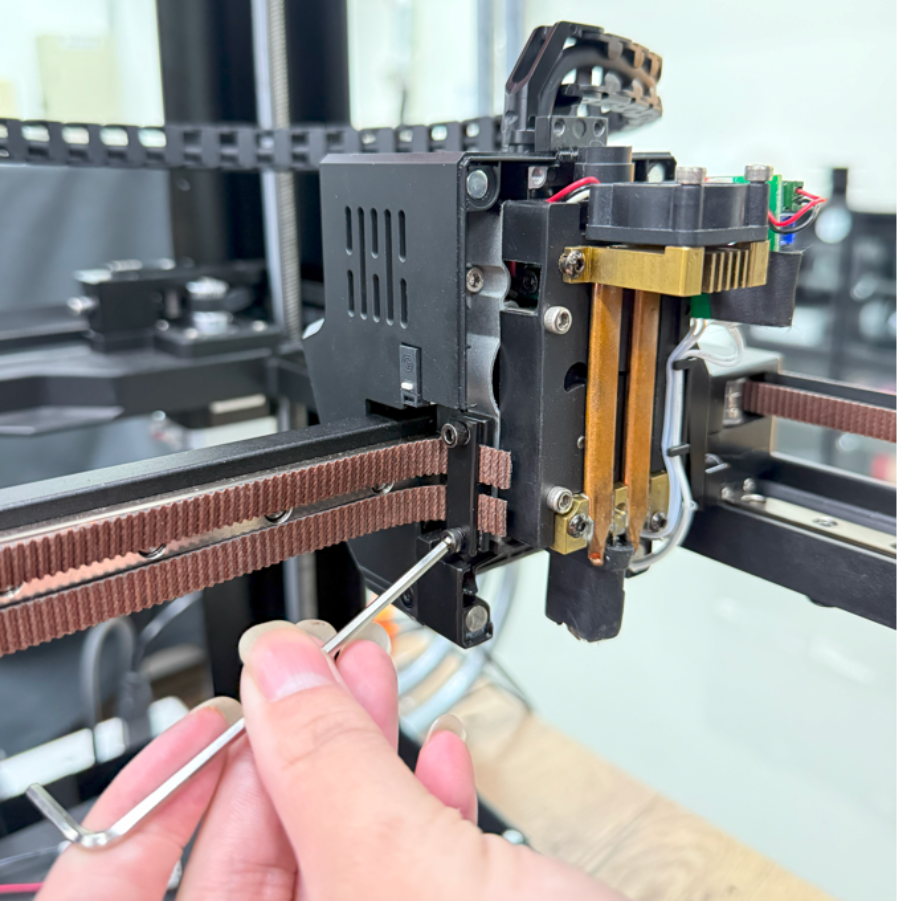

• 將兩條皮帶平行夾入皮帶固定扣中，固定扣內側有齒紋，請將皮帶齒面對齊夾入。

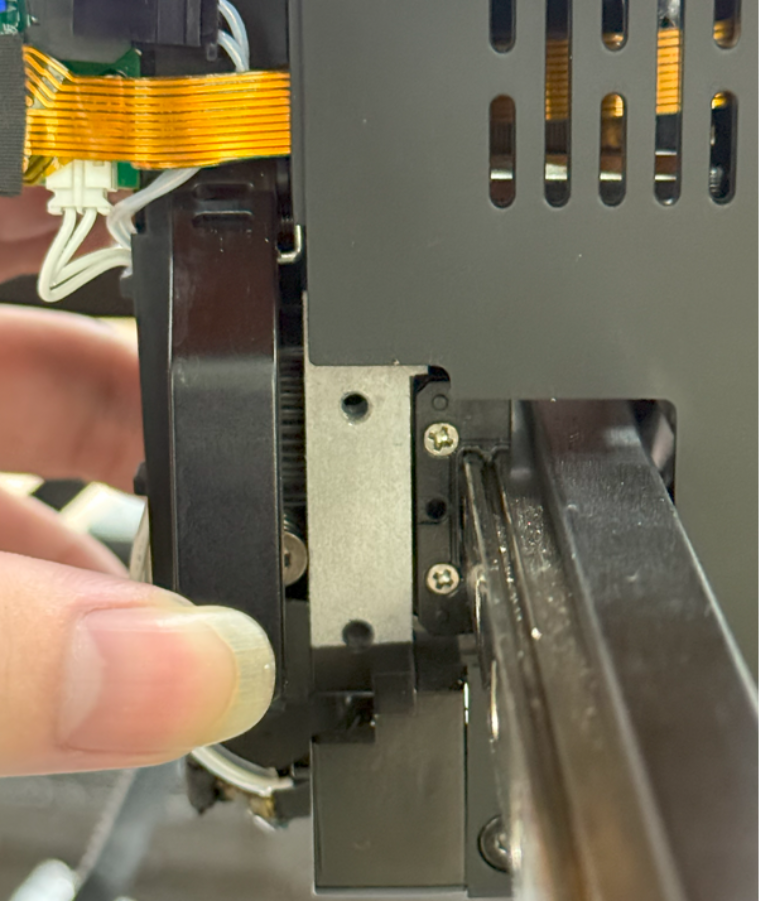

• 右側因有切刀裝置，請將皮帶以最小限度卡入固定扣中（如示意圖所示）。

• 切刀後方有固定座，可將皮帶固定扣鎖上。

• 左側皮帶長度以「三格」為最適長度，若安裝正常，可剪除標記外多餘部分，並鎖回擠出機。

• 將張緊鎖定螺絲旋鬆，即進入張緊狀態。

至此，XY 軸皮帶更換步驟完成！
