[Arco] 熱床平整校正指南

如果您的機器熱床出現偏移過大的狀況(不平整)，可以依照以下步驟手動校正。

所需工具

• 2.5mm 六角扳手
• 防護手套

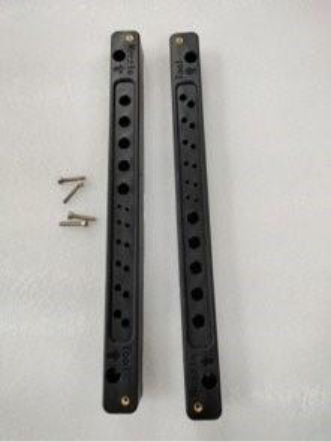

• XY 橫梁校正支架（隨機附送）
• M3x16 螺絲 × 4

• 尺

校正步驟

步驟 1：進入手動調整頁面

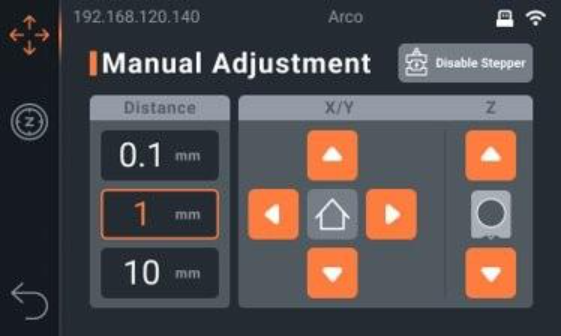

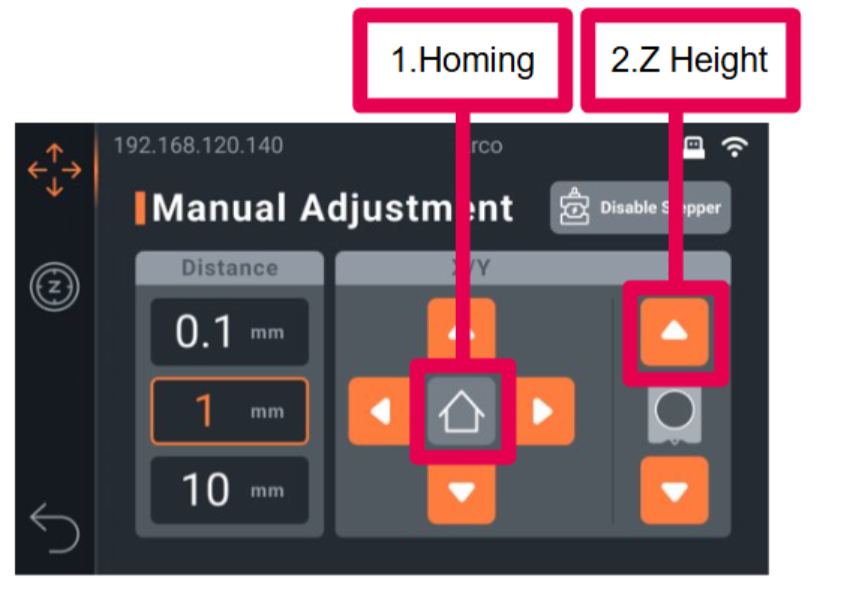

• 前往 工具頁面，進入 手動調整。
• 點擊 Home 按鍵，讓機器回到原點位置。

步驟 2：抬升機架

• 手動將機架升高至 200mm，以便後續操作。

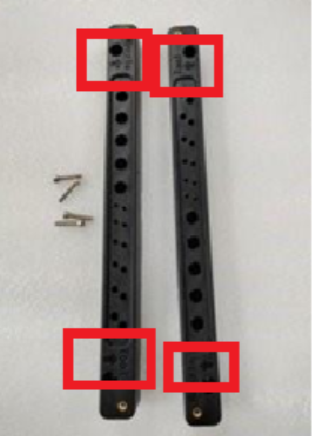

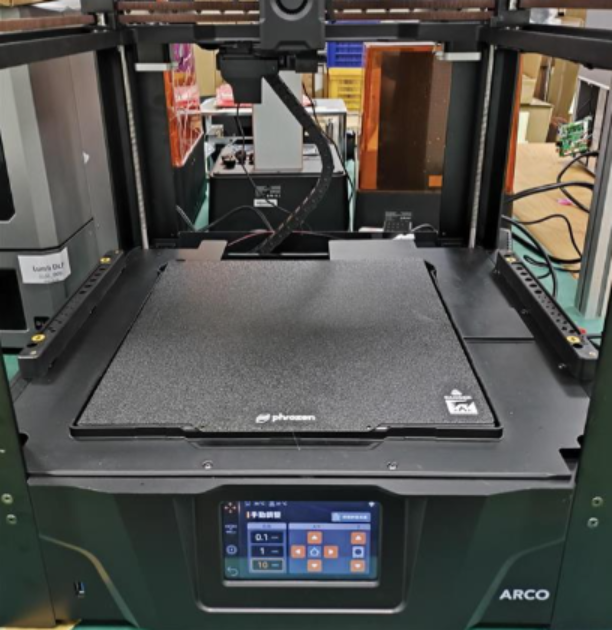

步驟 3：安裝 XY 橫梁校正支架

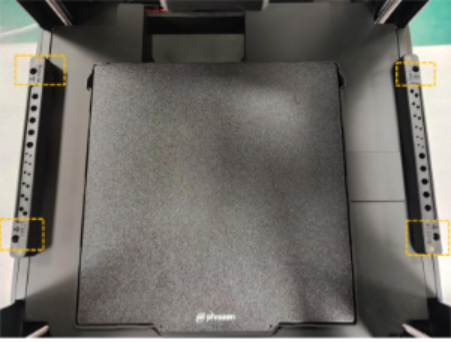

• 使用 M3x16 螺絲，將校正支架固定在機器兩側。


• 左右支架無差異，但請確保 箭頭符號朝內。

步驟 4：降低機架

• 將 XY 橫梁下降至距離校正支架頂部約 10mm。



步驟 5：停用步進馬達

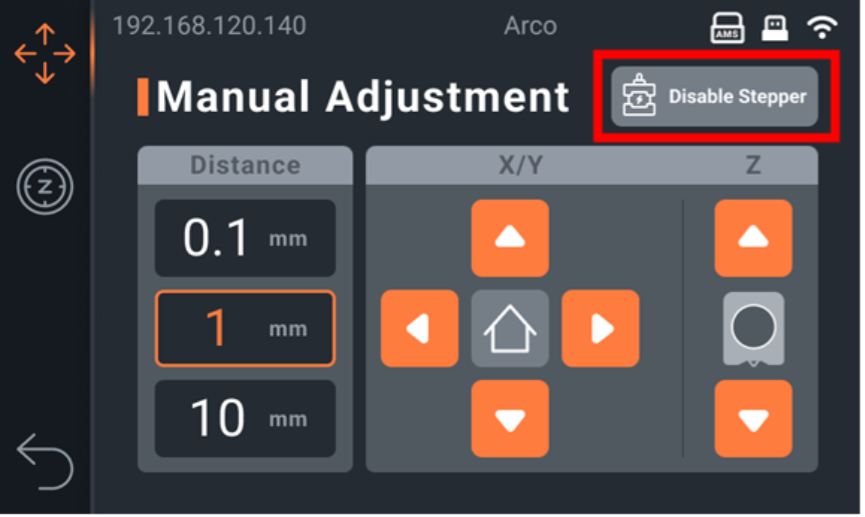

• 在手動調整頁面，點擊右上角 Disable Stepper。


步驟 6：手動調整 Z 軸

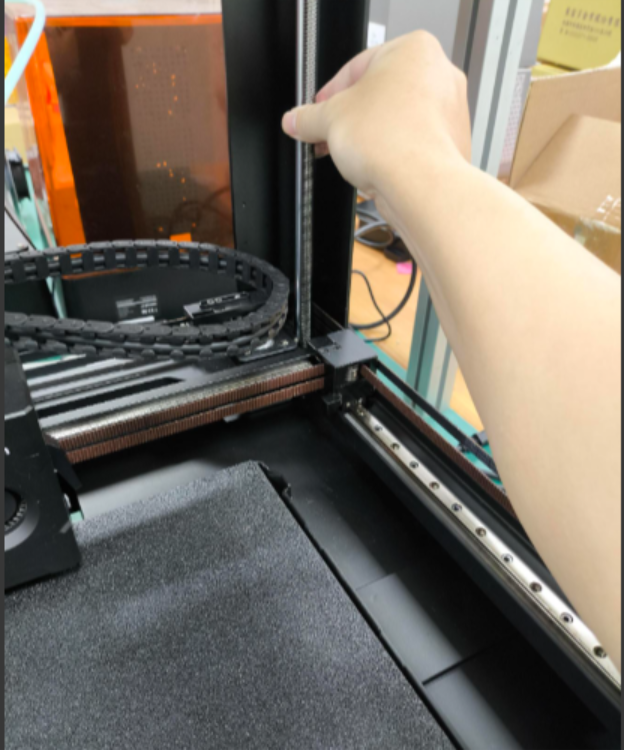

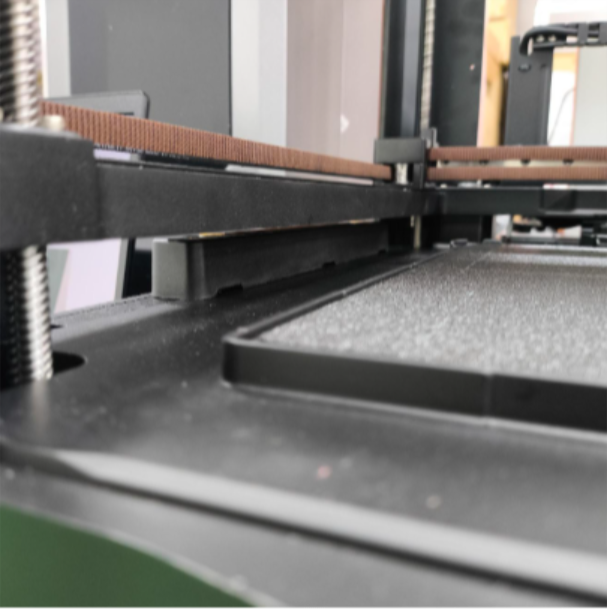

• 逆時針旋轉四角的 Z 軸螺桿，直到機架完全接觸校正支架且無法再下降。
  ⚠ 注意事項：

此步驟請勿點擊觸控螢幕上的任何按鍵。

若出現異常，請立即斷電並從步驟 5 重新開始。

• 請戴手套避免直接接觸 Z 軸潤滑油。


步驟 7：再次抬升機架

• 校正完成後，使用機器控制將 XY 橫梁升起。


步驟 8：移除 PEI 板

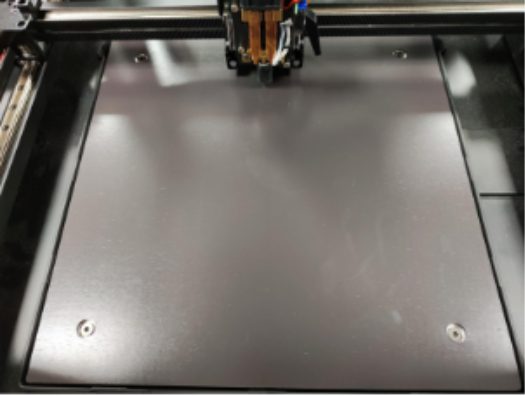

• 取下 PEI 板，露出熱床。


步驟 9：測量高度

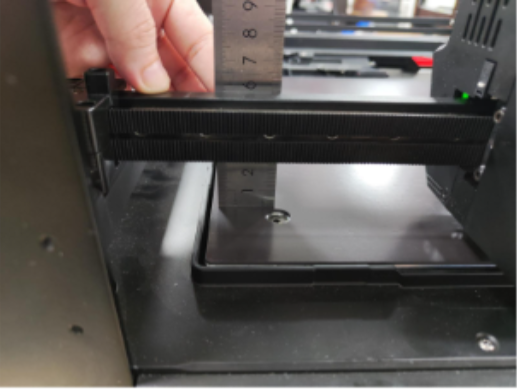

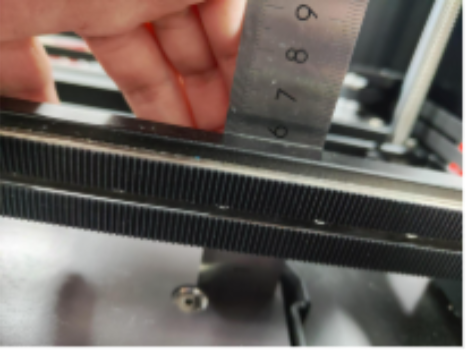

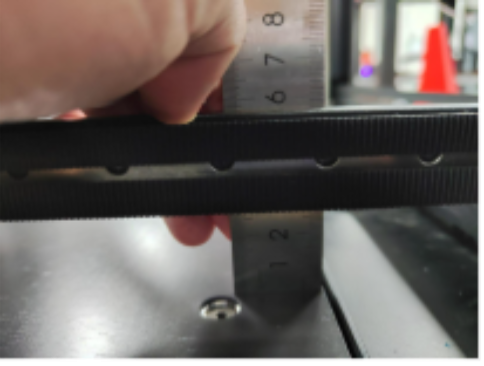

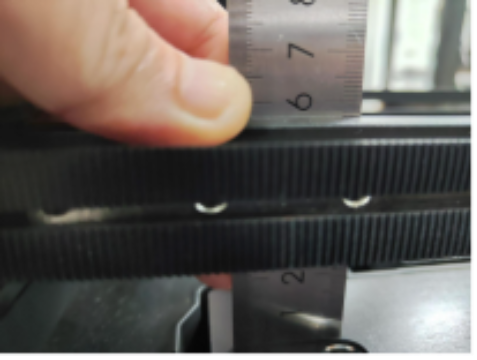

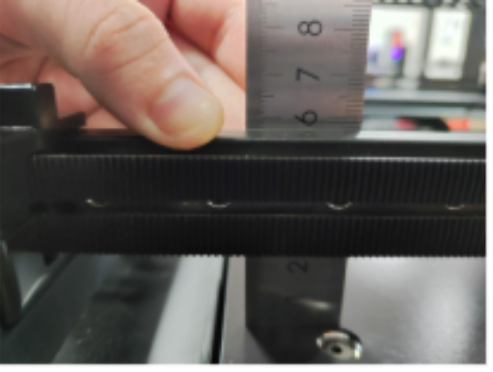

• 將尺垂直放置於 X 軸橫梁後方，靠近螺絲位置，確保與熱床垂直。
• 記錄四角的高度讀數。


步驟 10：推動橫梁

• 輕推 X 軸橫梁，使四角高度一致。





步驟 11：調整螺絲

• 若四角高度差異過大，請調整螺絲：
  • 順時針旋轉 → 鎖緊螺絲
  • 逆時針旋轉 → 鬆開螺絲
• 使用 H3 六角扳手。

步驟 12：移除校正支架

步驟 13：執行自動調平

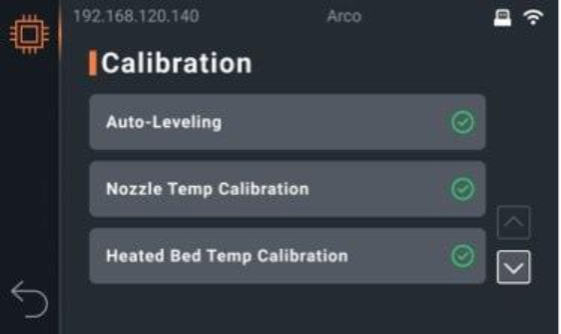

• 前往 設定頁面 → 校正 → 自動調平，重新校準機器。


✅ 完成！ 您已成功完成熱床水平校正。如有任何問題，請聯絡我們的客服團隊。
