[Sonic Mighty Revo] Z軸感應器

Z軸感應器是樹脂3D列印機的關鍵部件，其主要功能是準確地檢測並維持載台在Z軸上的位置。如果感應器損壞或發生故障將無法判斷準位高度影響列印，請務必更換它。

在本文中，我們將指導您如何更換 Sonic Mighty Revo 列印機上的感應器訊號線。

1. 移除舊感應器訊號線組

關機並準備工作

• 關閉列印機並拔掉電源線。
• 將列印機放置在平坦的表面上。
• 按照此 教學影片 指示拆裝頂蓋。

拆除舊感應器線組

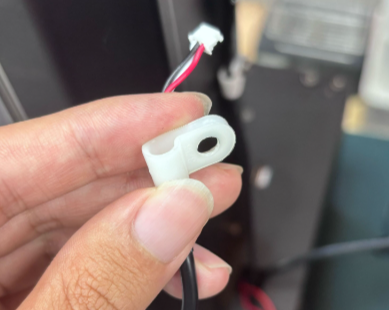

• 鬆開固定在Z軸基座上的感應器訊號線螺絲。

• 按照此 教學影片 打開前蓋

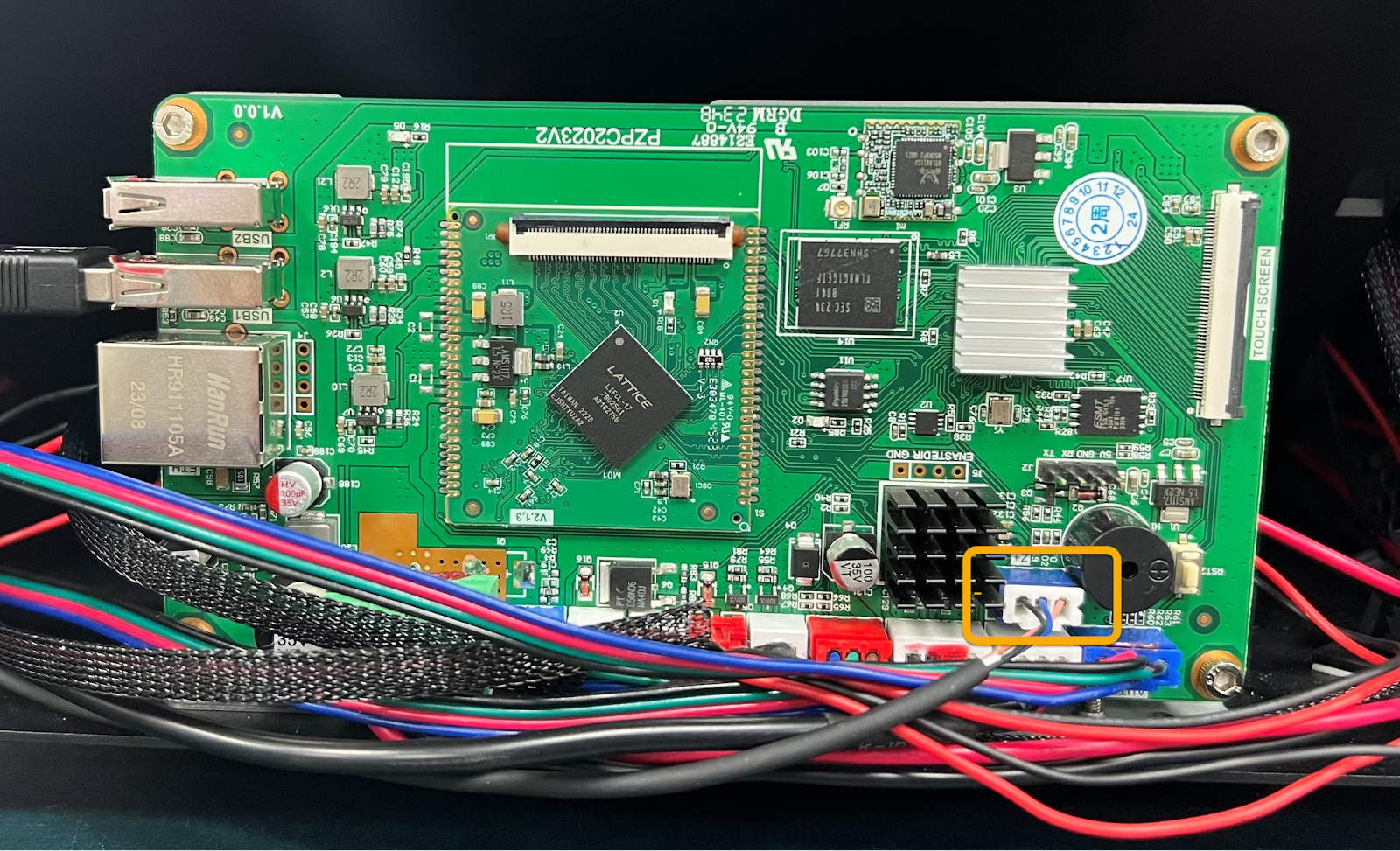

• 小心地從主機板上拔下感應器訊號線。

• 按照此 教學影片 移除後蓋.

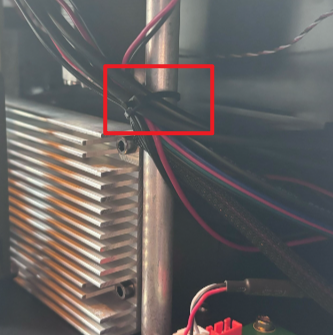

• 解開線束帶以釋放感應器訊號線（參見下圖）。

• 將感應器線組從 Z 軸後方的孔中拉出。

2. 安裝新的感應器線組

安裝新的感應器線組

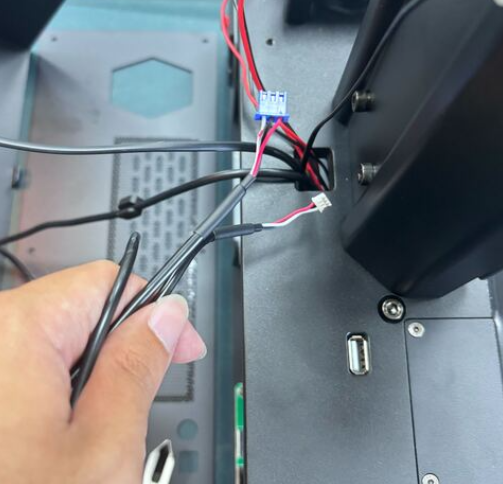

• 將新感應器線組的藍色接頭從 Z 軸後方的孔穿過。

• 將 2 個連接器（藍色和白色）插入指定連接埠。

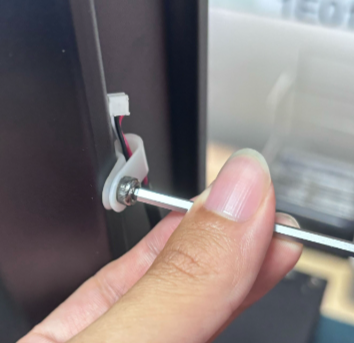

• 鎖緊螺絲以將感測器線組固定在 Z 軸基座上。

• 整理印表機內部的電纜束。

重新組裝其他組件

• 重新安裝前蓋和後蓋。.

驗證新觸控螢幕的功能

• 插入電源線並開啟印表機。
• 執行 Z軸校正 確認新的感應器組能否正常運作。.

聯繫支援人員

按照上述說明，您可以為 Sonic Mighty Revo 安裝新的感應器線組。如果您發現任何問題，請隨時聯繫 Phrozen Support 或是 Authorized Reseller 以獲得進一步的幫助。聯繫 Phrozen Support, 請發送一些說明問題的照片或影片。
