[Sonic Mighty 12K] 更換LED

LED是Sonic Mighty 8K中的一個重要組件，它通過LCD投射UV光進行樹脂固化，創建3D模型。然而，LED隨著時間的推移可能會經歷磨損，最終燒壞。

因此，更換LED是必要的，以確保列印機正常運行並始終產生高質量的列印品。在本文中，我們將指導您如何更換Sonic Mighty 8K中的LED。

1.移除舊LED芯片板

取下前機殼和後機殼

• 關閉打印機並拔掉電源線
• 取下UV罩、樹脂缸和建模板

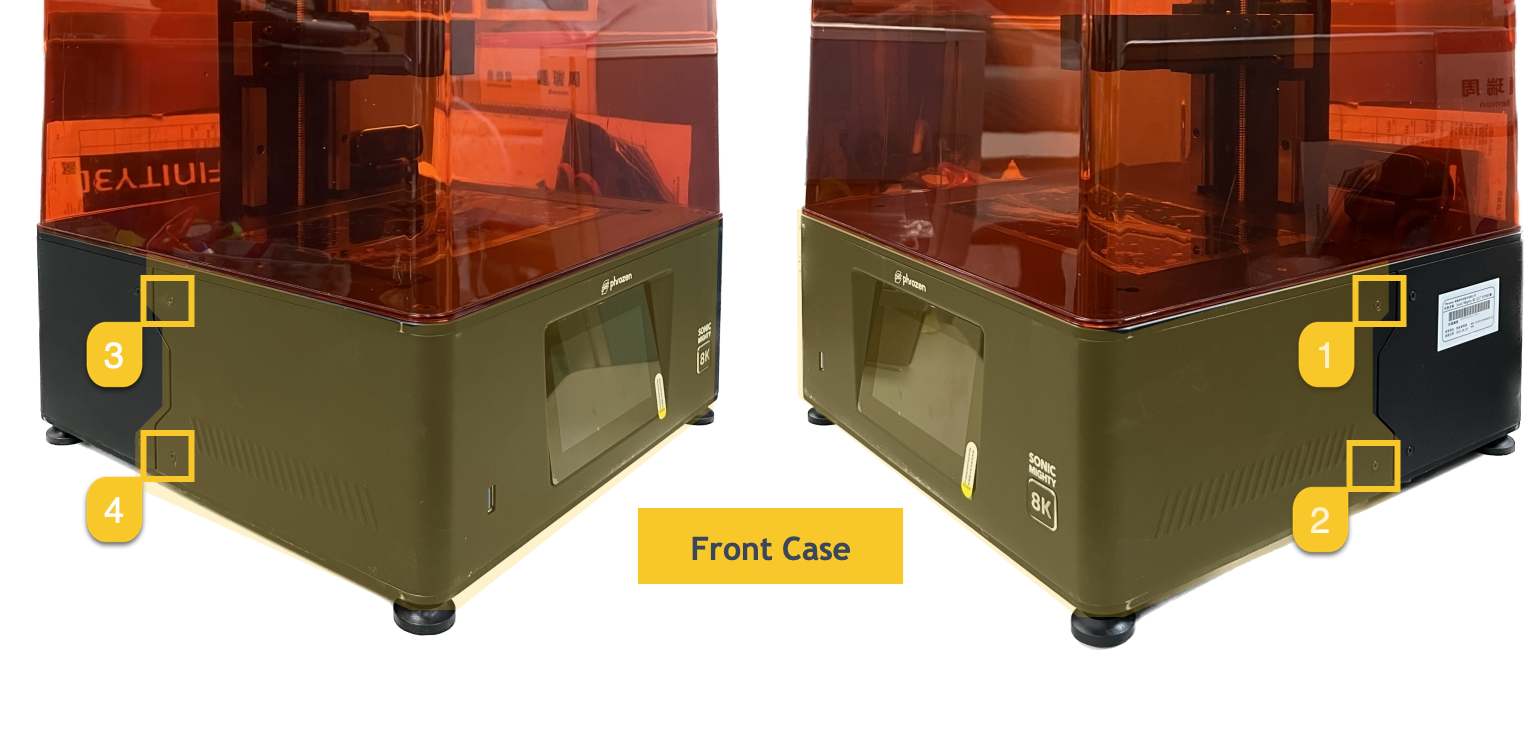

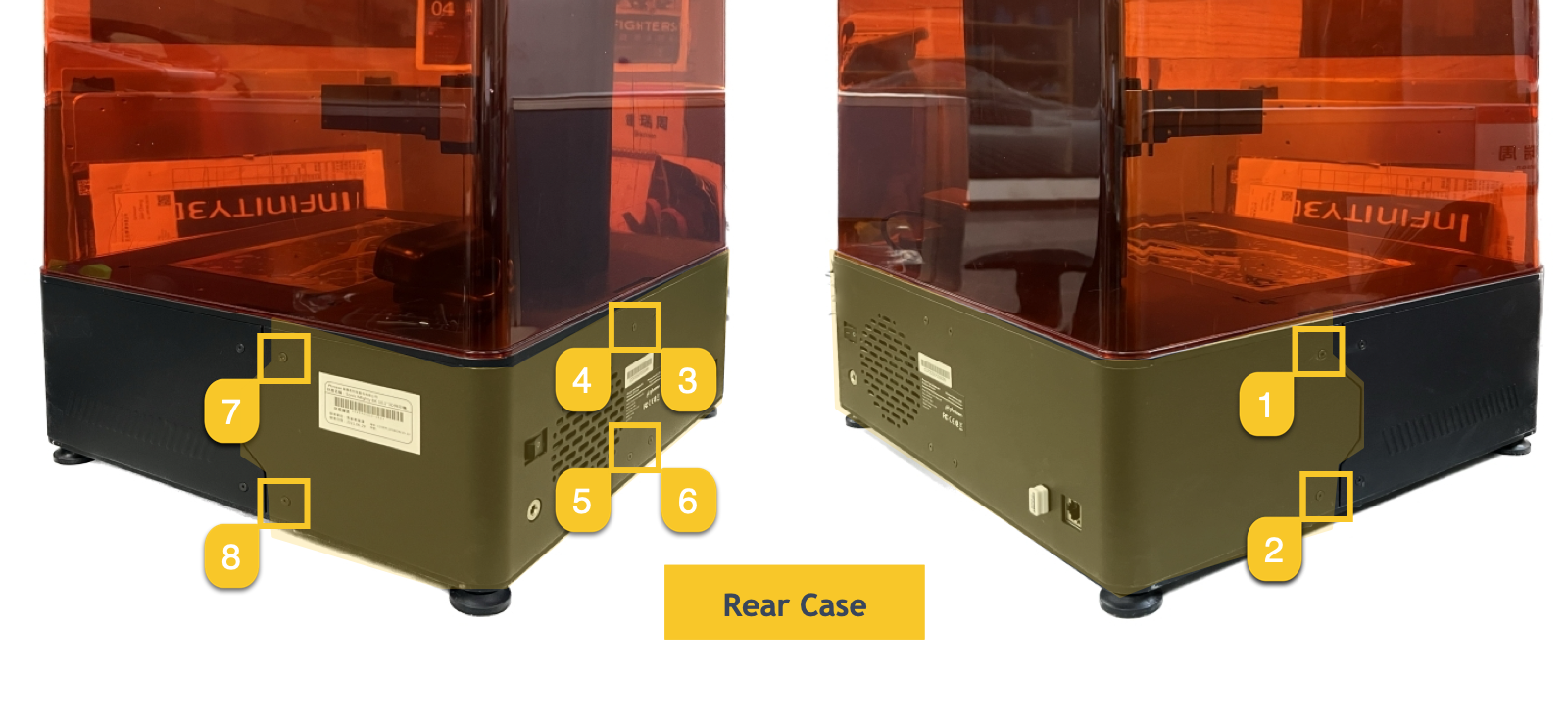

• 鬆開前機殼上的4個螺絲和後機殼上的8個螺絲

• 取下前機殼和後機殼

取下打印機的頂半部

• 拆下馬達排線
• 鬆開連接接地線的螺母
• 打開電纜夾，拆下連接到主機板的液晶屏帶線纜
• 鬆開打印機平台上的8個螺絲，取下打印機的頂半部

拆下舊LED

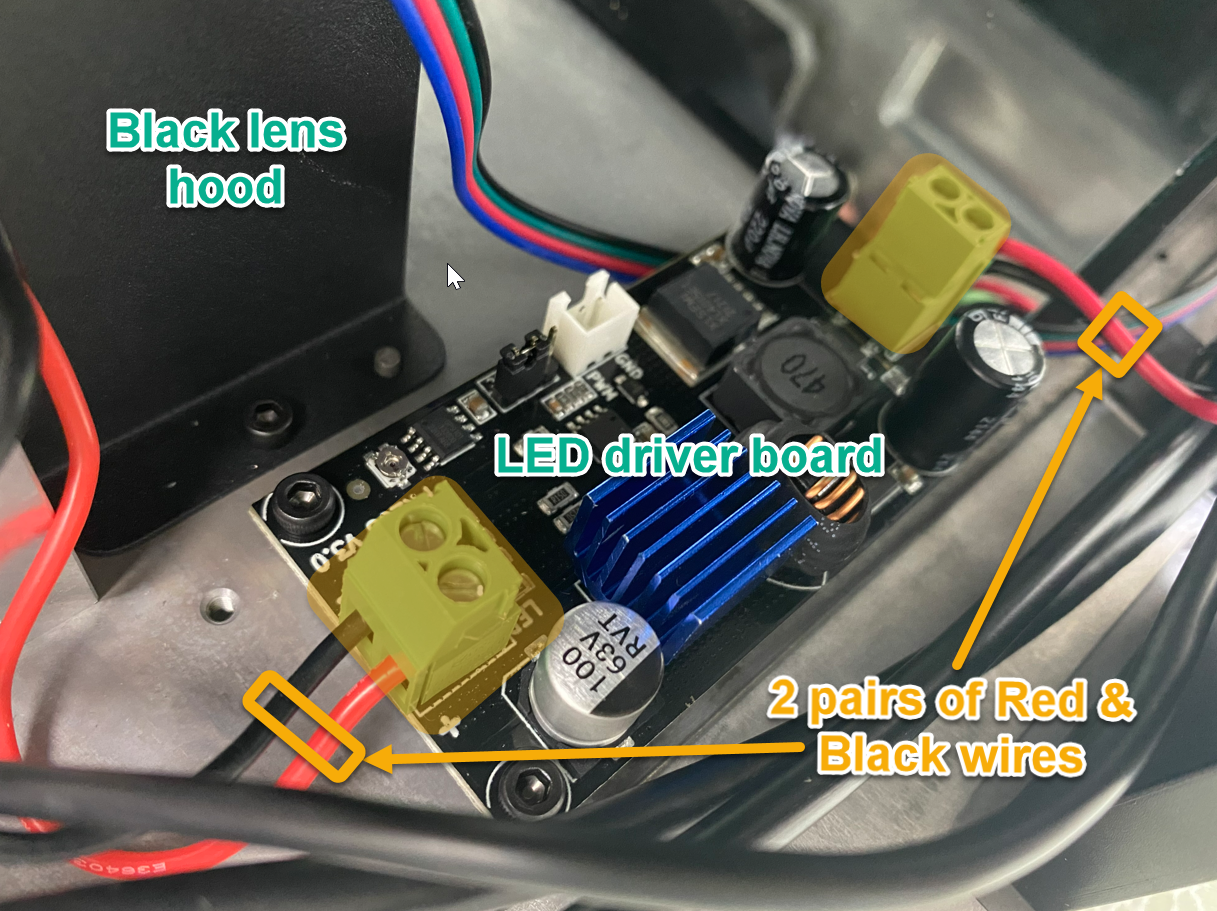

• 斷開連接到LED驅動板的2對紅色和黑色電線

• 鬆開固定LED驅動板的4個螺絲，取下它
• 鬆開黑色透鏡罩並取下它

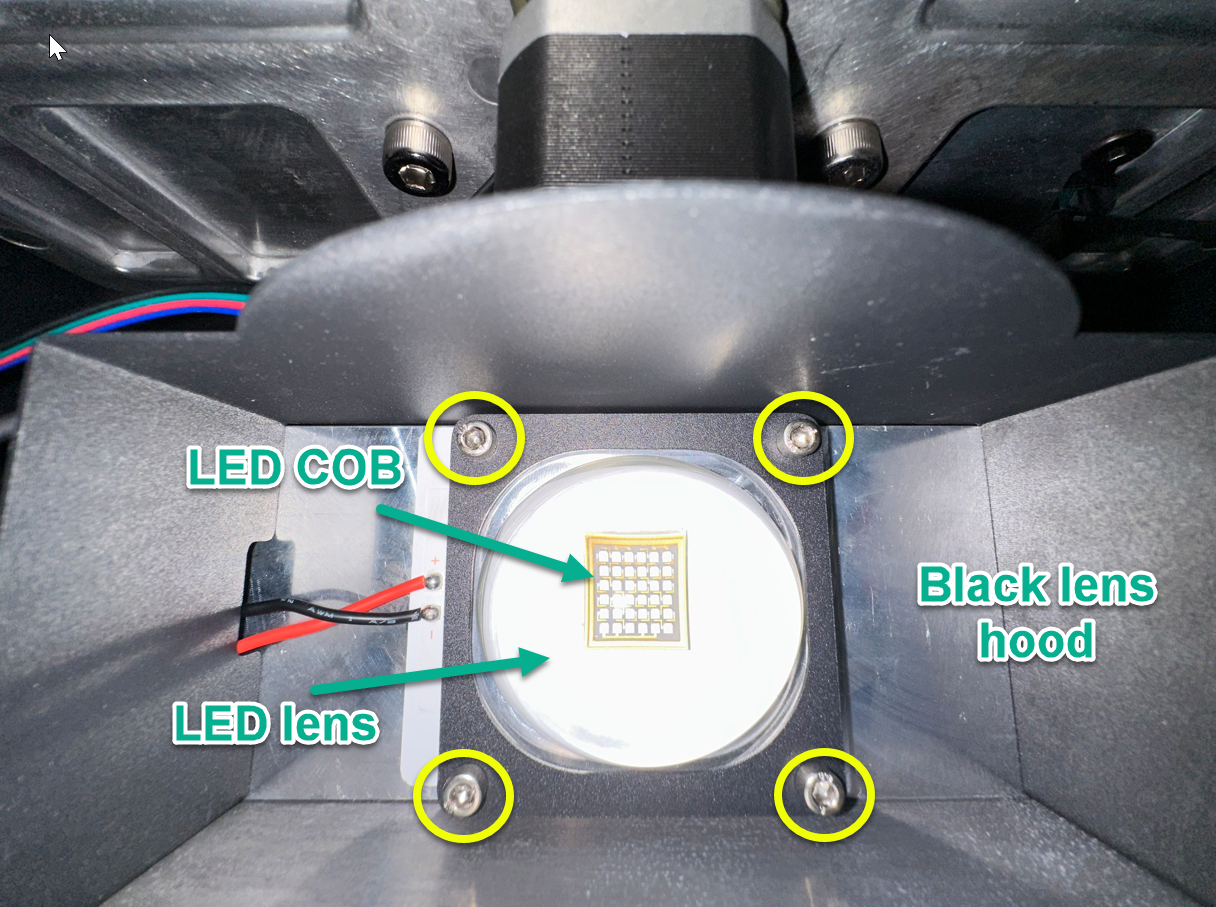

• 鬆開LED透鏡上的4個螺絲，取下它（見下圖）

• 把舊的LED芯片板帶到室外

2.安裝新LED芯片板

安裝新LED

• 將新的LED芯片板放在散熱器上
• 將LED透鏡安裝到芯片板上
• 將黑色透鏡罩安裝到LED透鏡上
• 將LED驅動板安全固定在原位
• 重新連接來自LED驅動板的紅色和黑色電線對

重新安裝列印機

• 仔細重新安裝打印機的頂半部，緊固8個螺絲
• 將液晶屏帶線纜重新連接到主機板
• 緊固連接接地線的螺母
• 重新連接馬達電纜
• 重新安裝前機殼和後機殼

驗證新LED的功能

• 插入電源線，打開打印機
• 執行內置LCD測試，檢查新LED是否正常工作

在重新安裝過程中請小心處理組件，確保所有螺絲和電纜都緊固牢靠。

聯繫客服

遵循以上說明，您可以輕鬆更換Sonic Mighty 8K的LED。如果您發現任何問題，請隨時聯繫 Phrozen Support 或是 Authorized Reseller 以獲得進一步的幫助。聯繫 Phrozen Support, 請發送一些說明問題的照片或影片。
