[Sonic Mighty Revo] 檢查 LED

如果您發現列印機的光源變暗或無法點亮，這可能是 LED 燈出現問題。本文將為您提供一個完整的檢查流程，幫助您輕鬆確認 LED 是否仍能正常運作或已經損壞。

請勿用眼睛直視紫外光，以免眼睛造成永久性傷害。

1. 使用保護鏡目視檢查 LED 發熱晶片 (COB)

斷電並準備

• 關閉印表機並拔掉電源插頭。
• 拆下前蓋、頂蓋和後蓋。
• 小心地拆下頂板並將其放下。

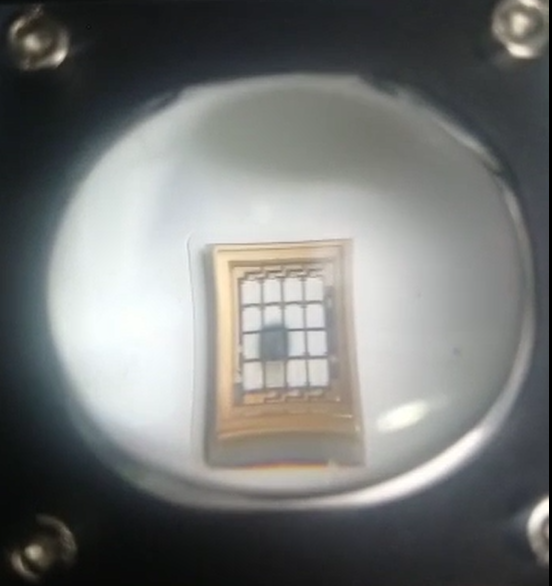

識別燒毀的 LED

• 找到位於透鏡後方的 LED 晶片（COB）。
• 拍攝 LED 的照片，查看是否有燒壞的 LED（請參閱以下範例）。

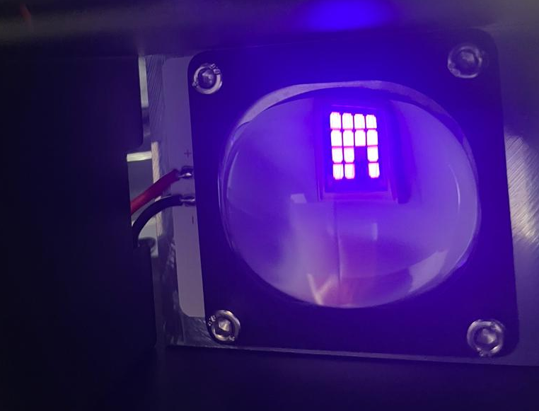

另一種識別燒毀 LED 的方法

• 打開列印機，然後點擊工具 > 螢幕測試以啟動 LED。
• 拍攝 LED 芯片（COB）的照片以確認是否有燒壞的 LED。

• 使用一字螺絲起子重新確認安裝主板上的 LED 電源線。
• 重新連接 LED 驅動板上的排線。
• 重新連接觸控面板的排線。
• 將電源線插入插座。
• 打開列印機。

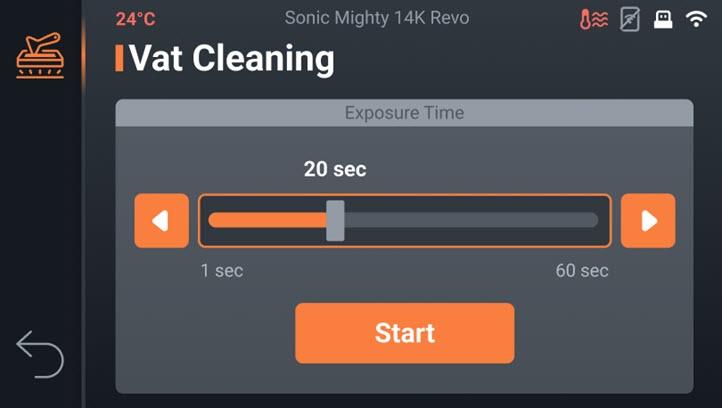

• 執行 "樹脂槽清潔"，檢查 LED 是否正常運作（請參閱以下範例）。

2. 檢查 LED 連接

如果 Sonic Mighty Revo 的 LED 未亮起，請檢查 LED 接線，因為這可能是問題的原因。

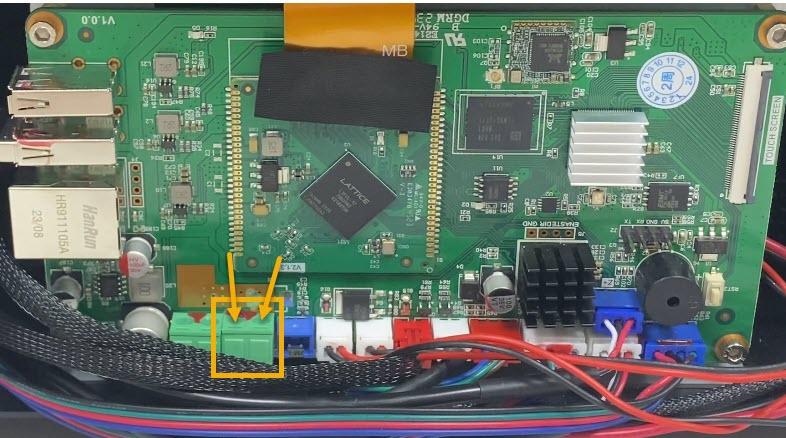

LED 接線包含三個端子。端子 1 位於主板上從左數起的第二個位置，而端子 2 和端子 3 則位於 LED 驅動板上。

關閉電源並準備

• 關閉列印機並拔掉電源插頭。

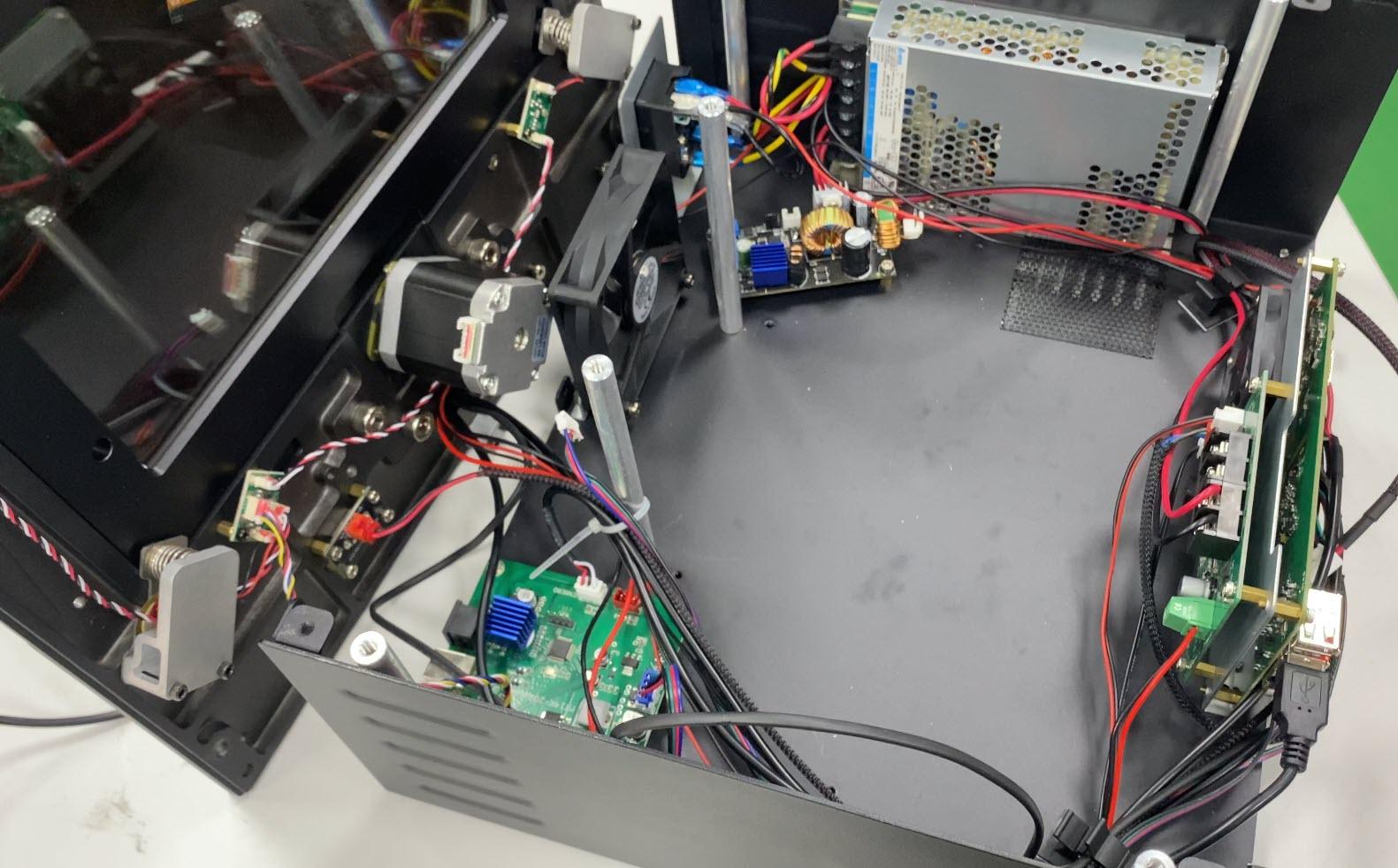

• 取下前蓋、頂蓋和後蓋。
• 小心地拆下頂板並平放。

在滑動取下機殼時請小心，以免損壞任何排線。

重新連接黑色和白色電纜

• 準備一把一字螺絲起子。
• 輕輕拉動連接到端子 1 的紅色和黑色線檢查是否有鬆動。
• 如果線已經從端子塊脫離，使用螺絲起子將它們重新接回。

拆下LED模組

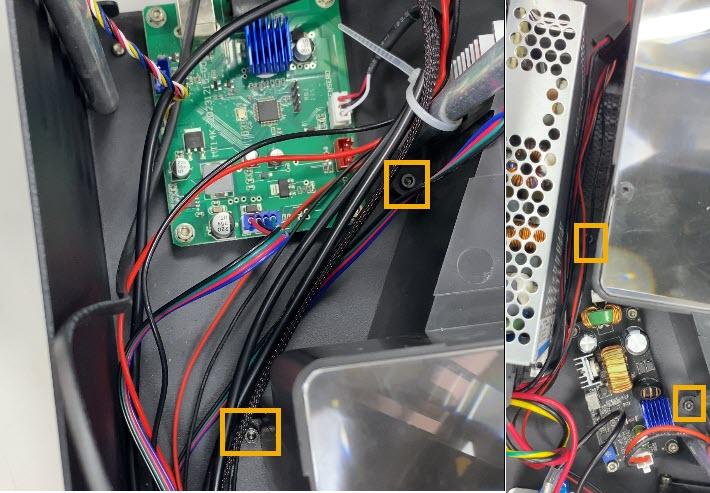

• 卸下 LED 模組上的 4 顆螺絲。

• 拆下 LED 模組。

檢查 LED 驅動板上的 LED 電纜

• 重新連接連接到 LED 驅動板的電纜。

重新組裝列印機

• 鎖緊螺絲並組裝所有零件。

開啟列印機並執行測試

• 插上電源線並打開列印機。
• 執行LCD 測試或料槽清潔以開啟 LED。

• 檢查 LCD 是否已恢復正常亮度。

聯繫支援人員

按照以上步驟，您可以檢查設備上的LED並判斷是否需要維修或更換。如果您發現任何問題，請隨時聯繫 Phrozen Support 或是 Authorized Reseller 以獲得進一步的幫助。聯繫 Phrozen Support, 請發送一些說明問題的照片或影片。
