[Sonic Mega 8K S] 更換LED

LED 是 Sonic Mega 8K S 重要的組件，因為它提供了 UV 光線，使樹脂能夠固化進而創造您的3D模型。然而，隨著時間的推移，LED 可能會磨損或耗損。因此，更換 LED 是為了確保列印機正常運行並持續產出大量模型的重要步驟。在本文中，我們將指導您如何更換 Sonic Mega 8K S 的 LED。

要了解如何更換 Sonic Mega 8K S 列印機 LED 的詳細步驟，請觀看以下教學影片：Sonic Mega 8K S - 更換 LED。

1.移除舊 LED

關機及準備

• 關閉印表機，並拔掉電源線

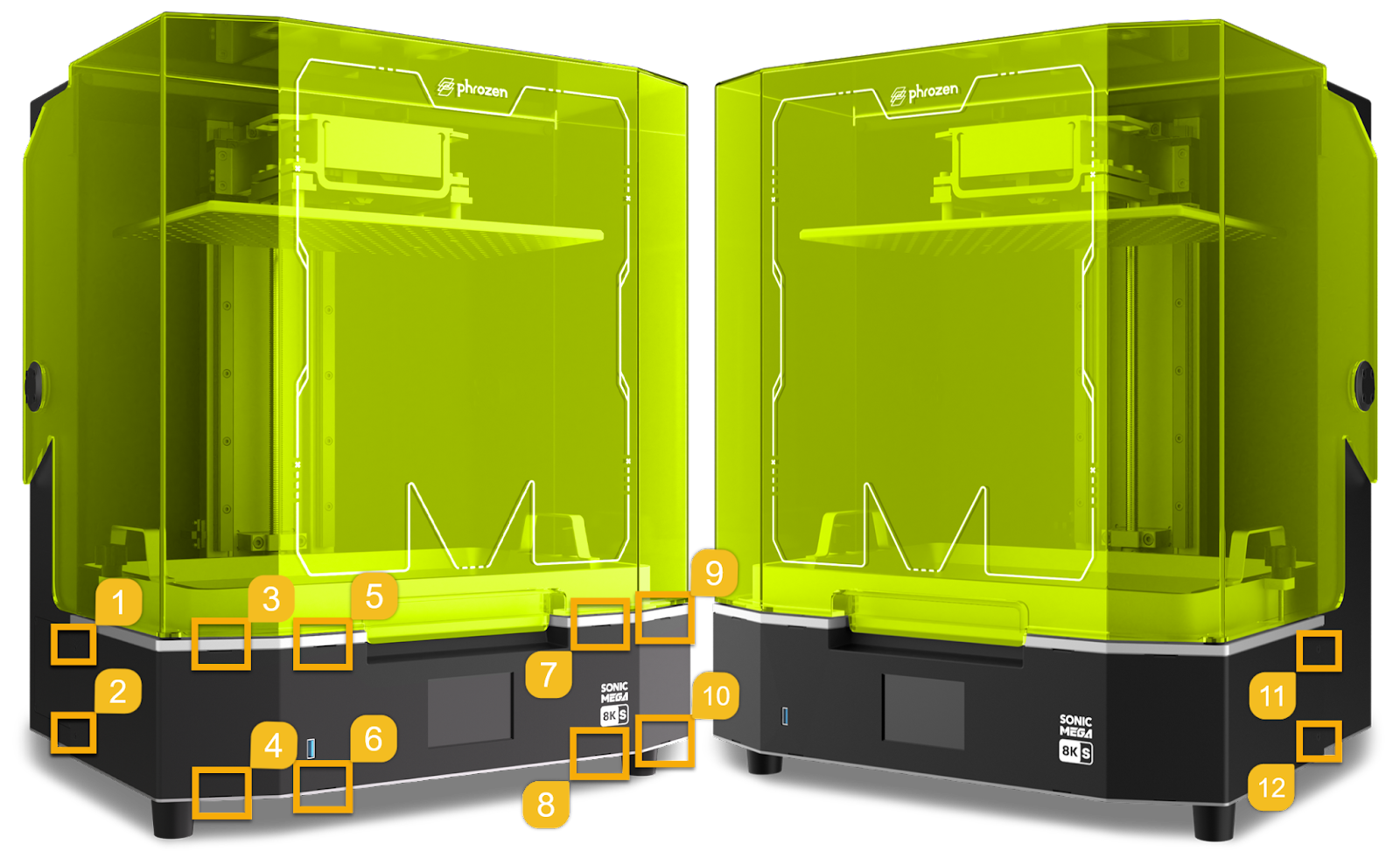

• 鬆開前蓋上的 12 顆螺絲並將其放在印表機前方

在滑動蓋子時要小心，以避免損壞任何電纜。

• 從主機板上拔下觸控面板排線和 USB 排線，然後移除前蓋

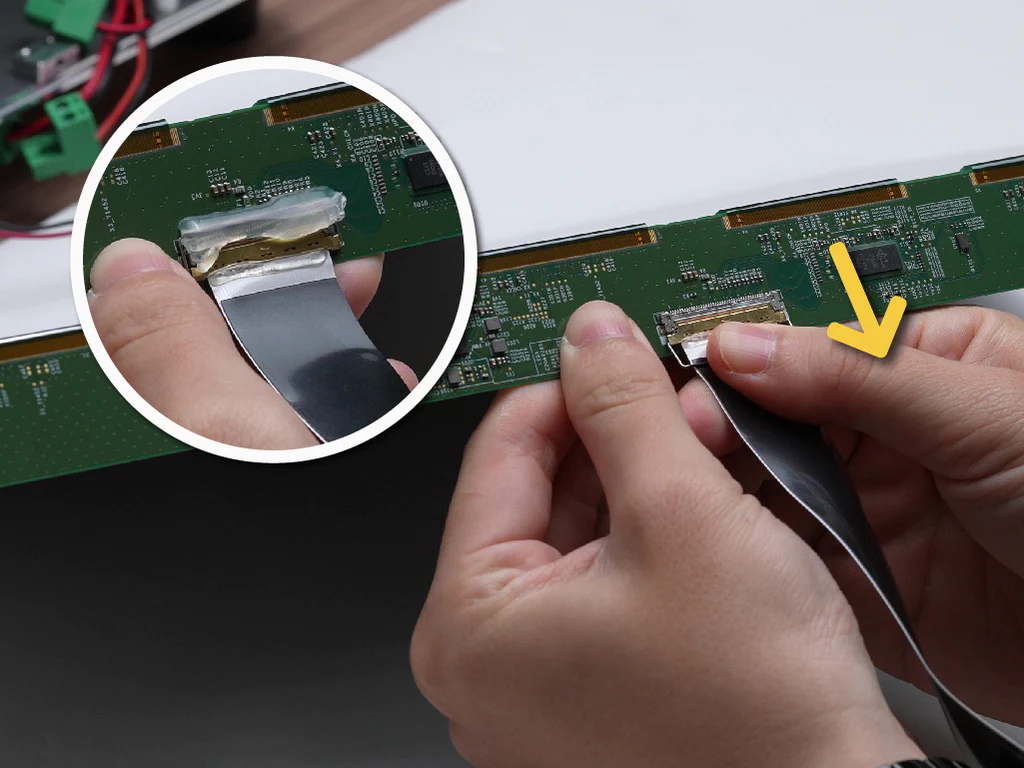

• 在連接器上噴灑酒精以軟化黏著物，以便輕鬆拆卸

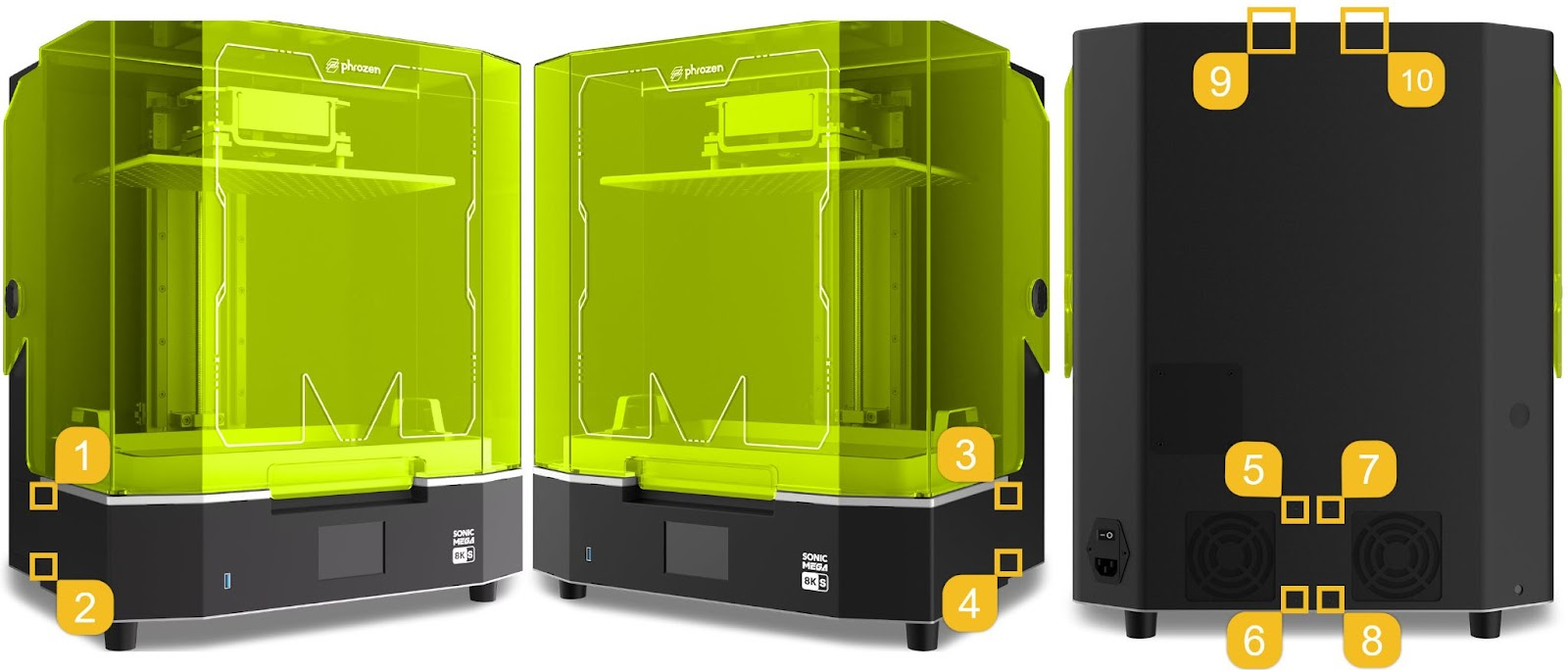

• 鬆開 10 顆螺絲（見下圖）以移除後蓋和門，然後將其放在一旁

斷開排線

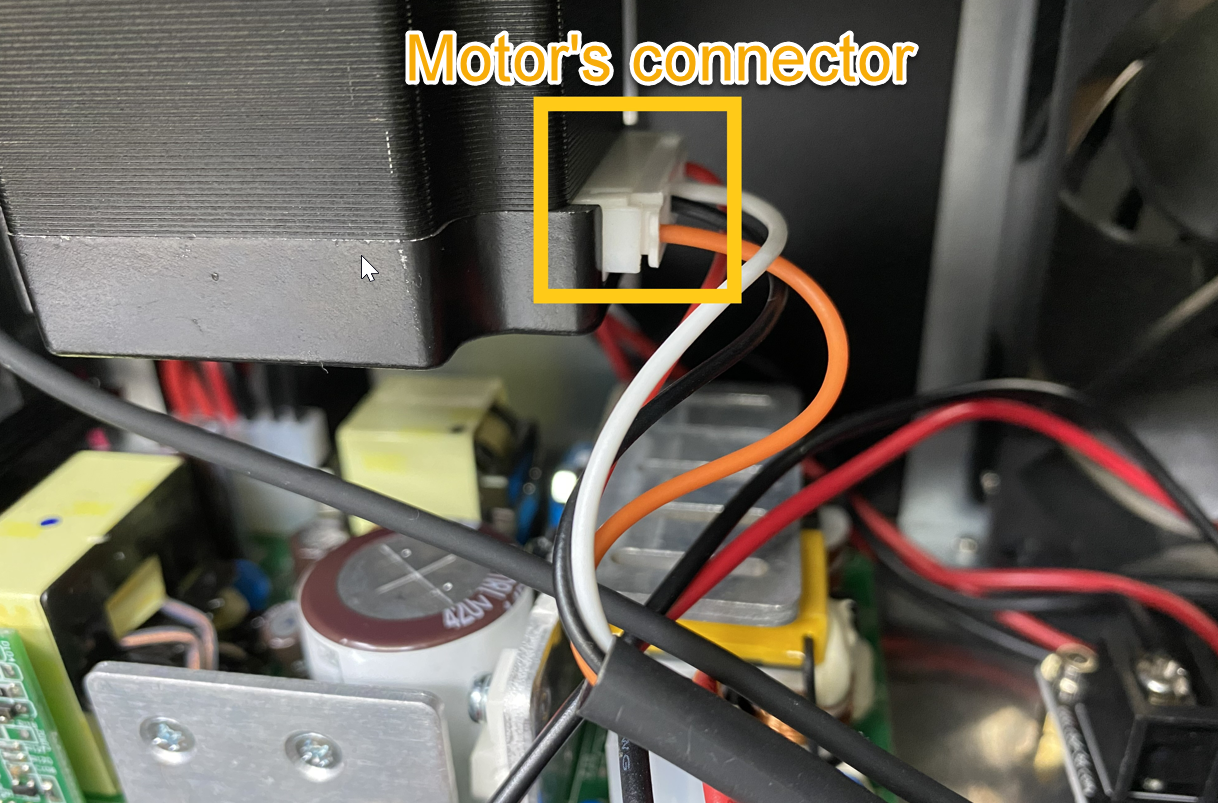

• 拆卸馬達的連接器

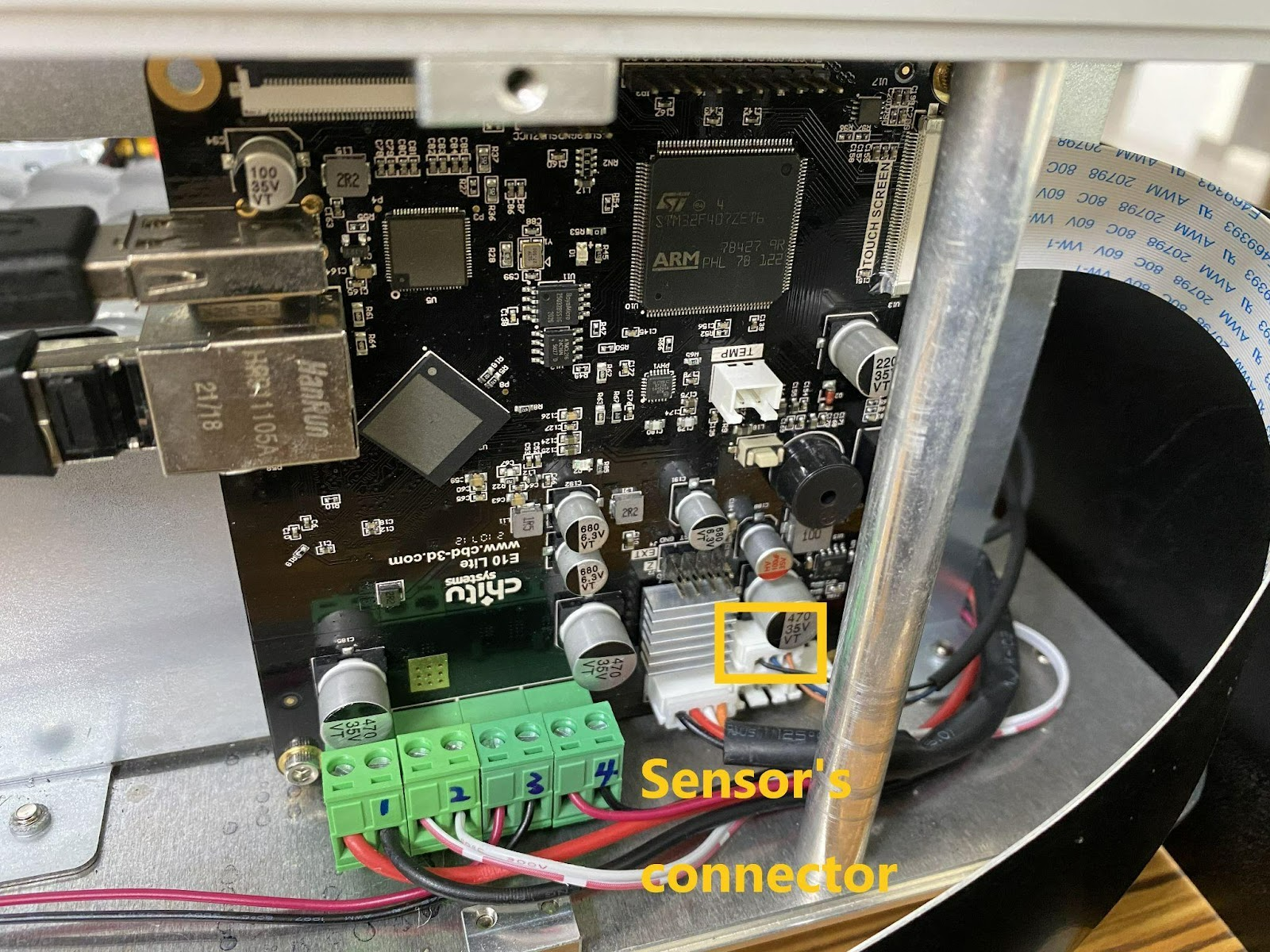

• 拔掉感應器的連接器和 LCD 排線

• 鬆開印表機平台上的8顆螺絲，然後移除印表機的上半部分
• 將印表機的上半部分放在一旁

拆卸舊的 LED 陣列

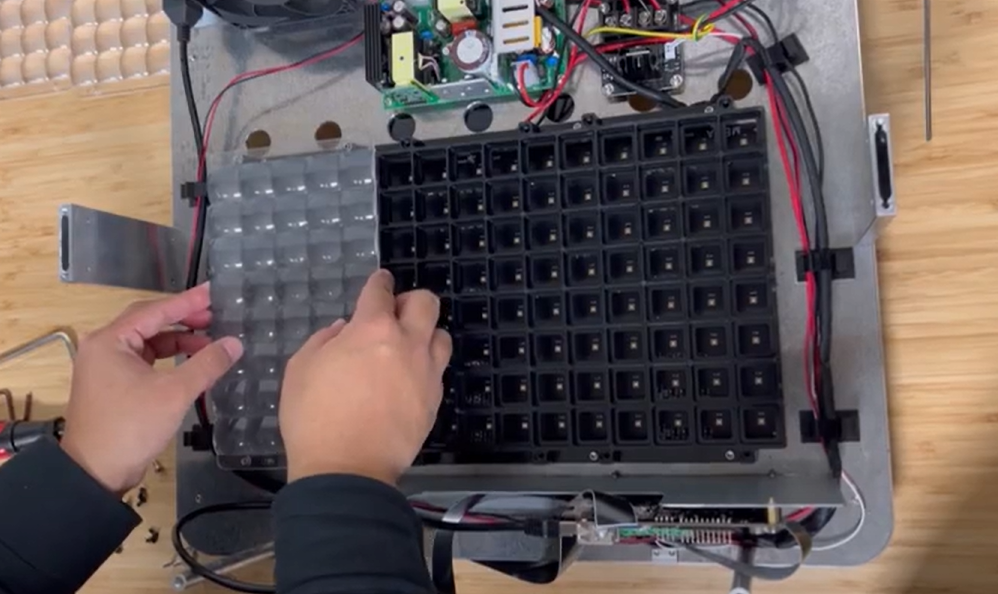

• 拧下並移除 LED 鏡片和 LED 框架
• 拆卸 LED 陣列
• 鬆開端子的螺絲並拔掉 LED 板的紅色和黑色電線

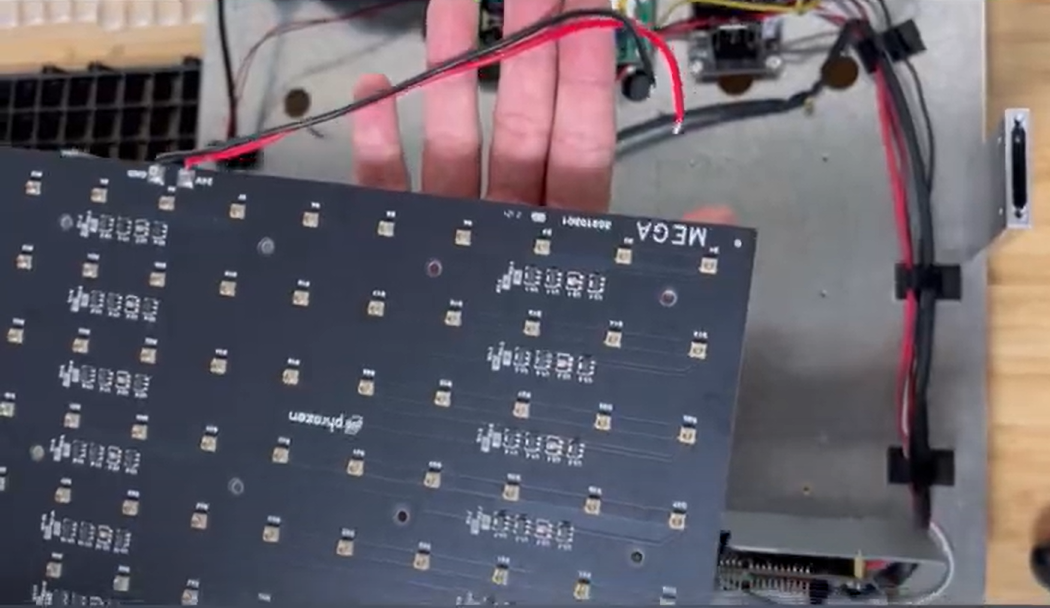

• 移除 LED 陣列

2.安裝新的 LED 陣列

安裝新的 LED 陣列

• 將新的 LED 陣列放在金屬板上

• 將紅色和黑色電線連接到端子的原位並固定它們
• 拧緊新的 LED 陣列、LED 框架和 LED 鏡片的螺絲

重新連接排線

• 將印表機的上半部分放回原位並固定
• 將 LCD 排線和感應器連接器連接到主機板
• 將馬達連接器連接到馬達
• 將後蓋安裝回原位
• 將觸控面板排線和 USB 排線連接到它們的相應端口

重新組裝外殼並驗證 LED 的功能

• 鬆緊所有螺絲並重新安裝前蓋和後蓋
• 運行 LCD 測試，檢查新的 LED 是否正常運作

在重新安裝過程中請小心操作組件，確保所有螺絲和排線都緊固牢靠。

聯繫客服

通過遵循上述說明，您可以為您的 Sonic Mega 8K S 安裝新的 LED 陣列。如果在操作過程中出現任何問題，請聯繫 Phrozen 客服或您的授權經銷商以獲得進一步的協助。在與 Phrozen 客服聯繫時，請提供一些照片或影片以說明問題。
