[Sonic Mighty 8K] LED 檢查

如果您注意到列印機的 LCD 變暗或不發光，可能是 LED 出現問題。本文將指導您檢查設備的 LED，以確認 LED 是否連接正常或是否燒壞。

請勿直接看著UV燈，以防止眼睛不適。

1.目視檢查 LED 芯片 (COB)

關機並準備

• 關閉列印機並拔掉電源插頭

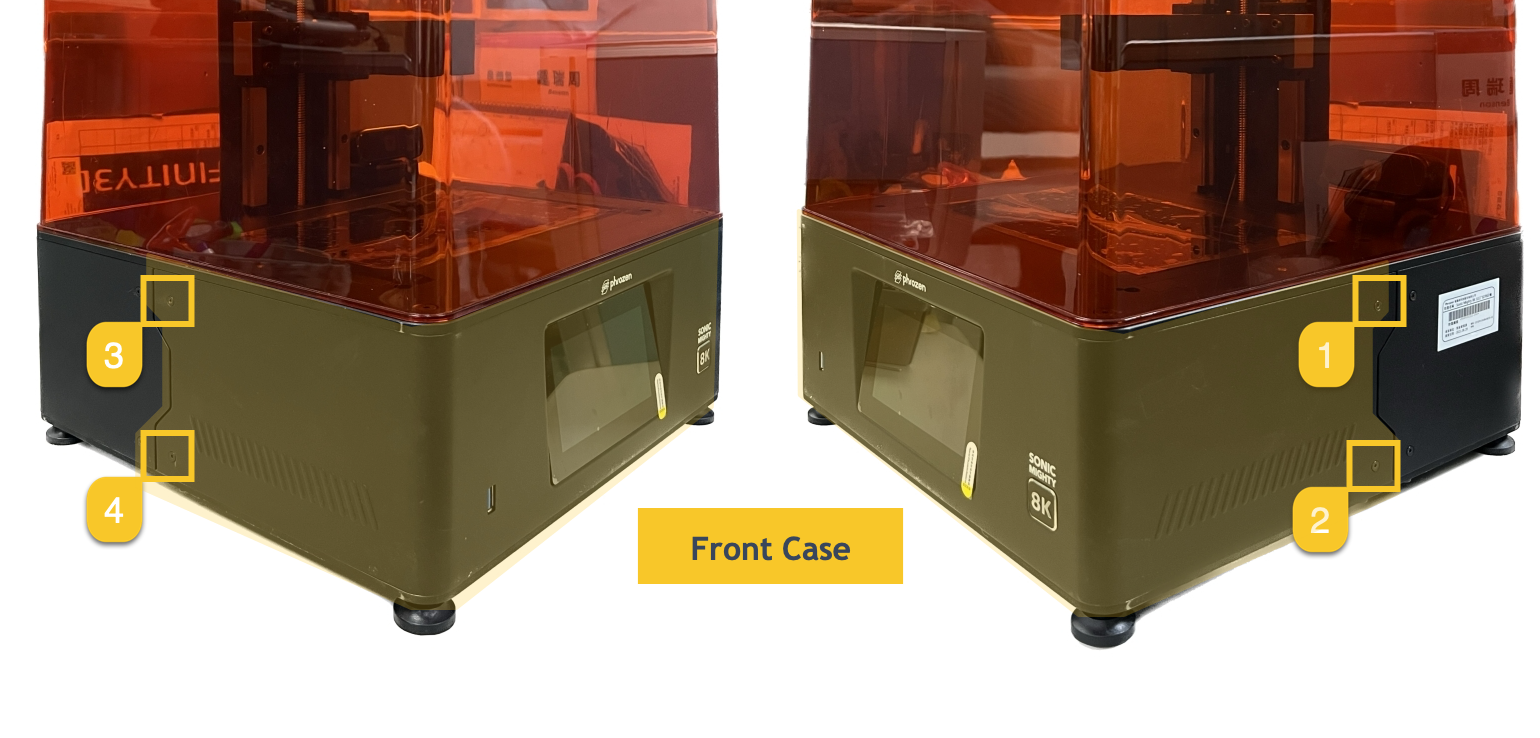

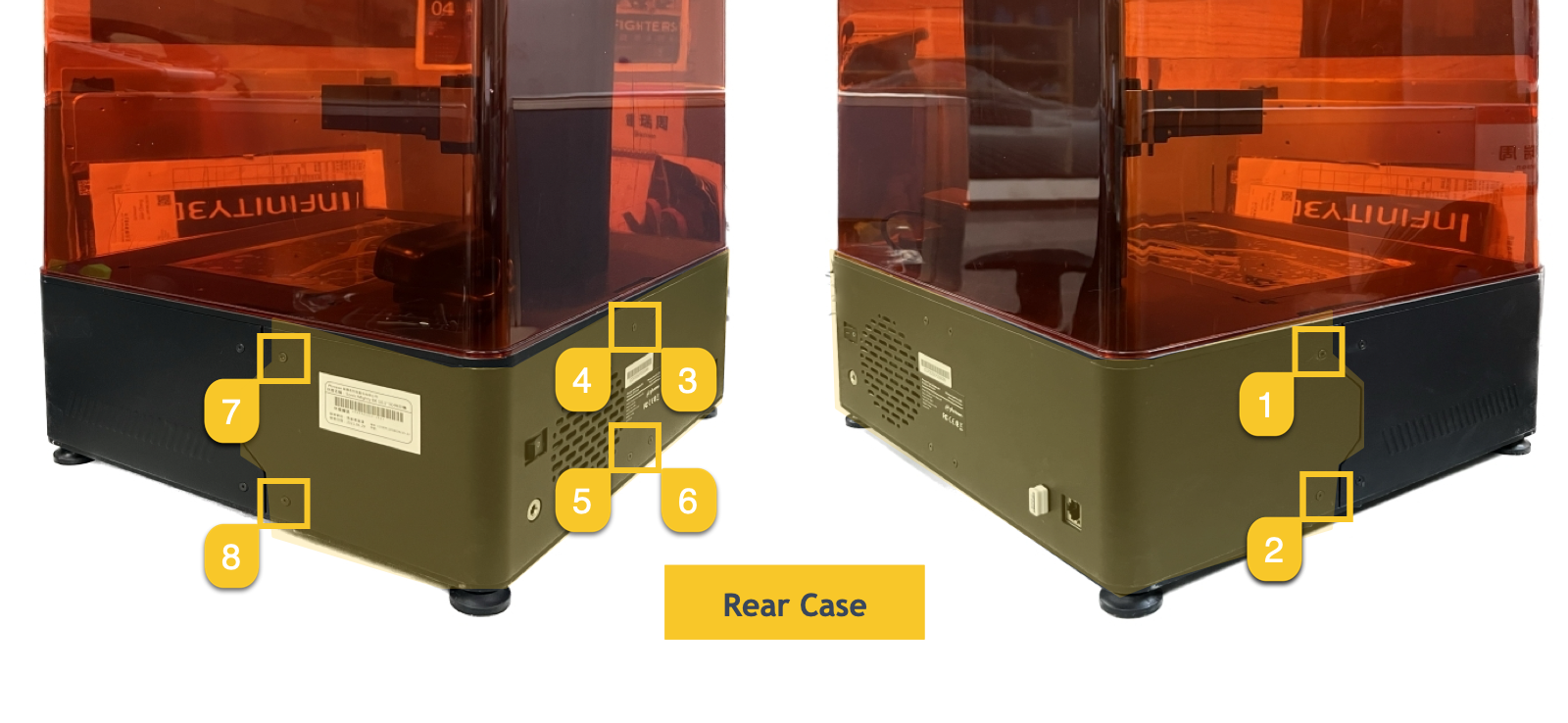

• 鬆開前蓋上的 4 顆螺絲和後蓋上的 8 顆螺絲
• 取下前蓋和後蓋

在滑動兩個蓋子時請小心，避免損壞任何電纜。

辨識燒毀的 LED

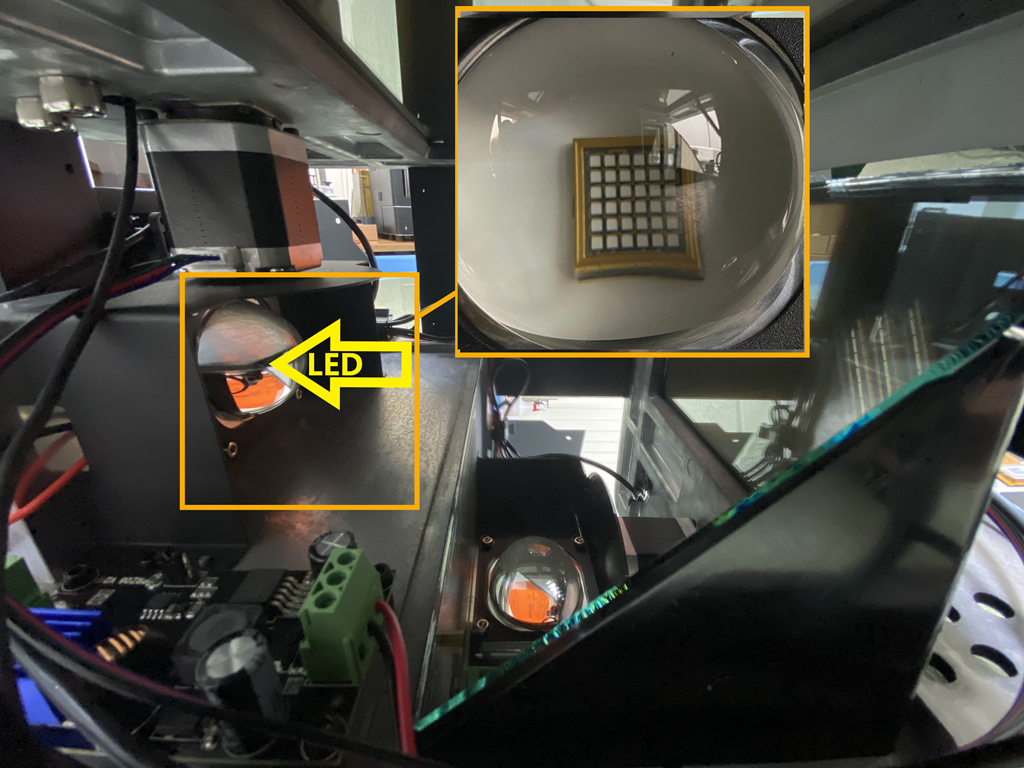

• 找到位於鏡片後方的 LED 芯片 (COB)

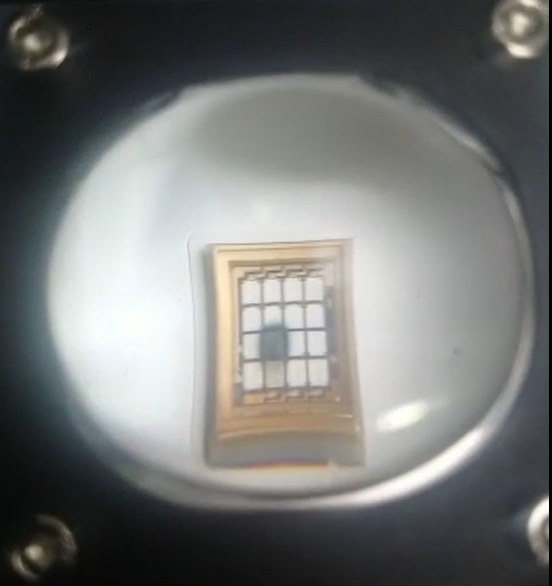

• 拍照查看 LED 是否有任何燒毀現象

另一種辨識燒毀 LED 的方法

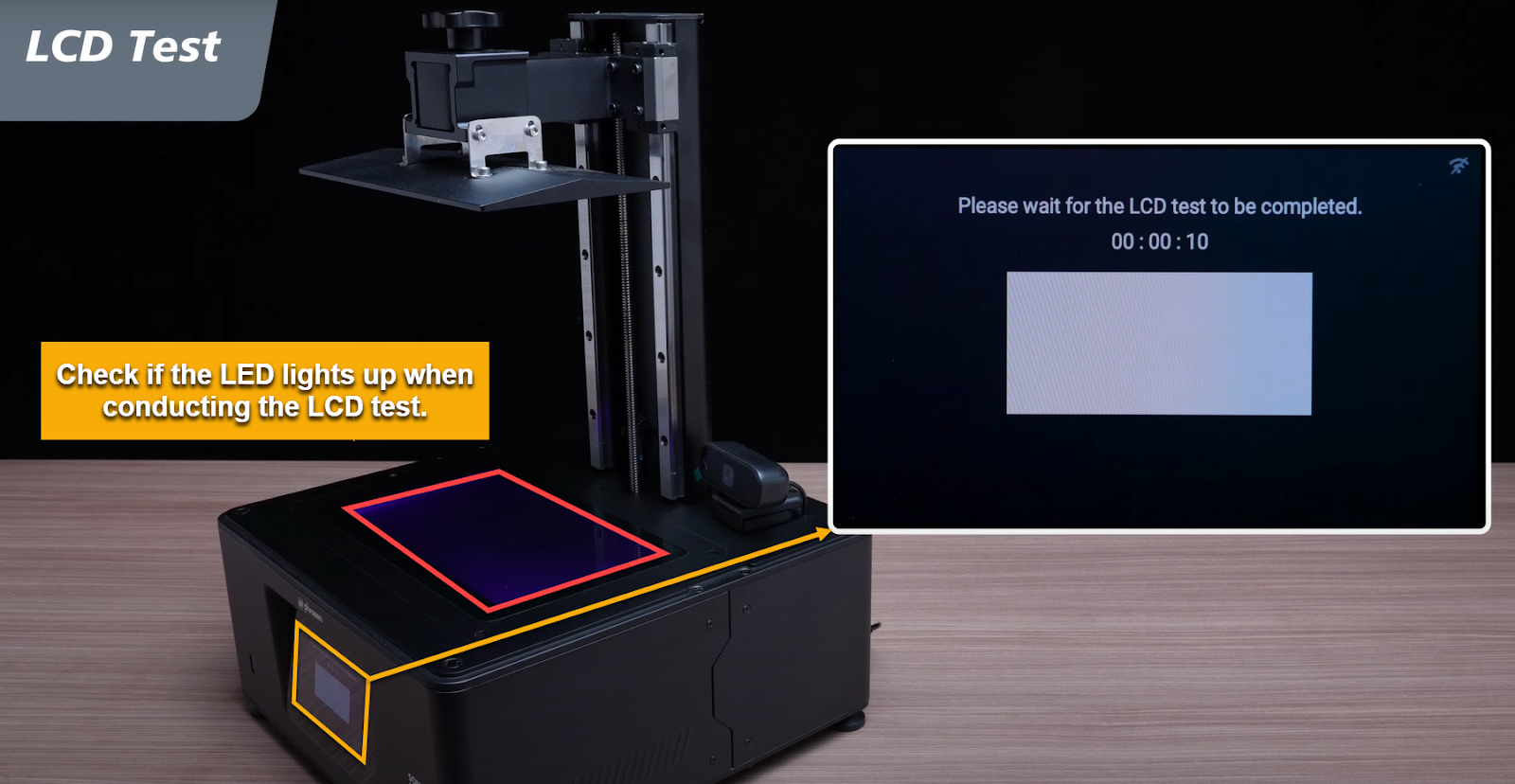

• 打開列印機，然後點擊 工具 ➝ LCD 測試 以啟動 LED
• 拍照 LED 芯片 (COB) 確認是否有任何燒毀的 LED

2.檢查 3 個 LED 端子塊的紅色和黑色電線

如果 Sonic Mighty 8K 上的 LED 未亮起，檢查 LED 端子的連接可能是問題的原因。

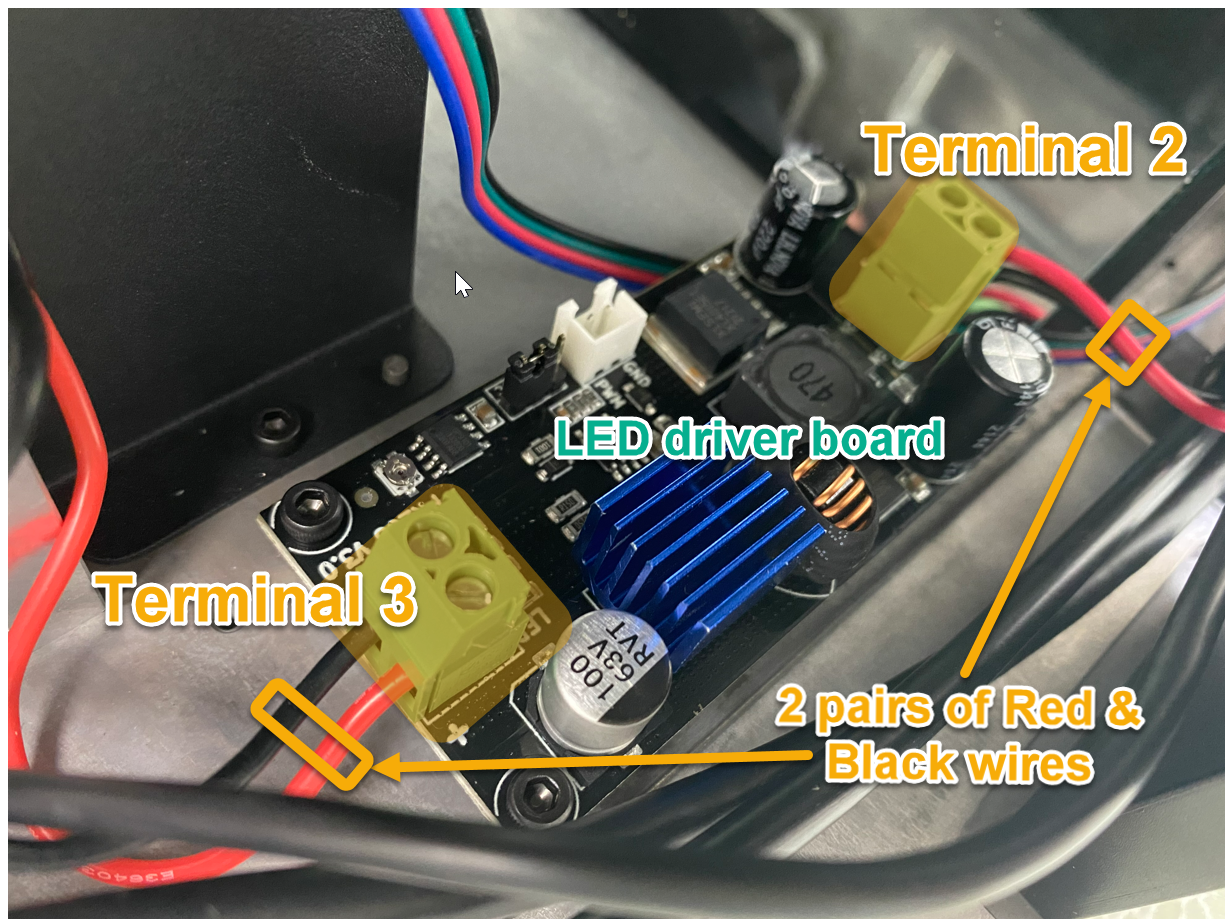

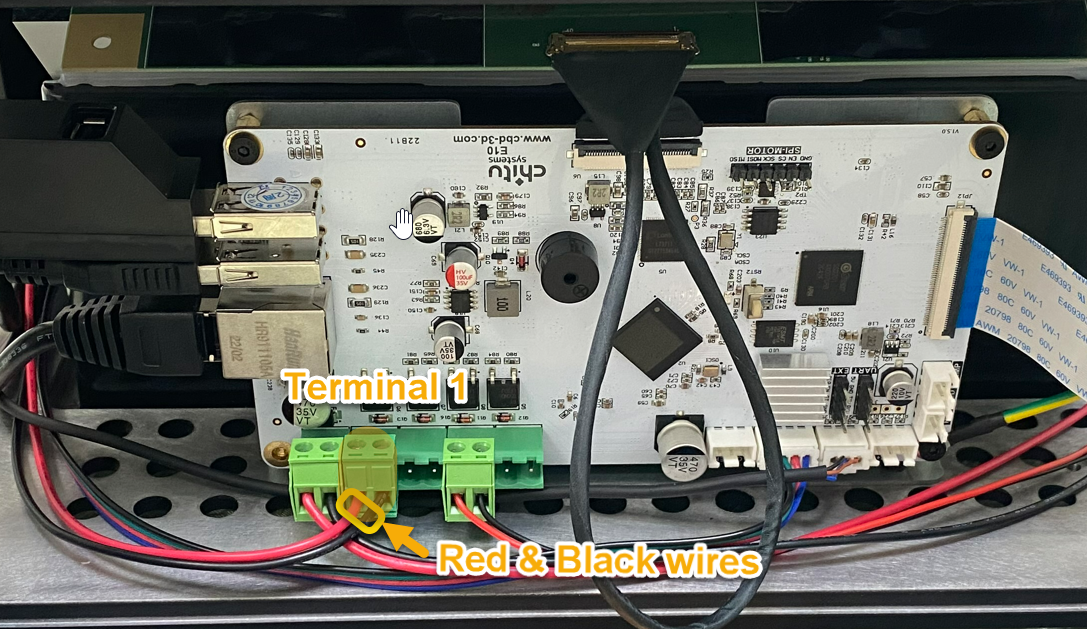

LED 連接包括三對電線。一對連接到主板，另外兩對連接到 LED 驅動板。即 Terminal 1 是主板上離左邊第二個的端子塊，而 Terminal 2 和 Terminal 3 位於打印機背面的 LED 驅動板上。

關機並準備

• 關閉列印機
• 鬆開前蓋上的 4 顆螺絲和後蓋上的 8 顆螺絲
• 取下前蓋和後蓋

在滑動兩個蓋子時要小心，避免損壞任何電纜。

重新連接黑白排線

• 準備一把槽口螺絲刀
• 輕輕拉動連接到 端子1、端子2 和 端子3 的紅色和黑色電線，檢查是否有松動

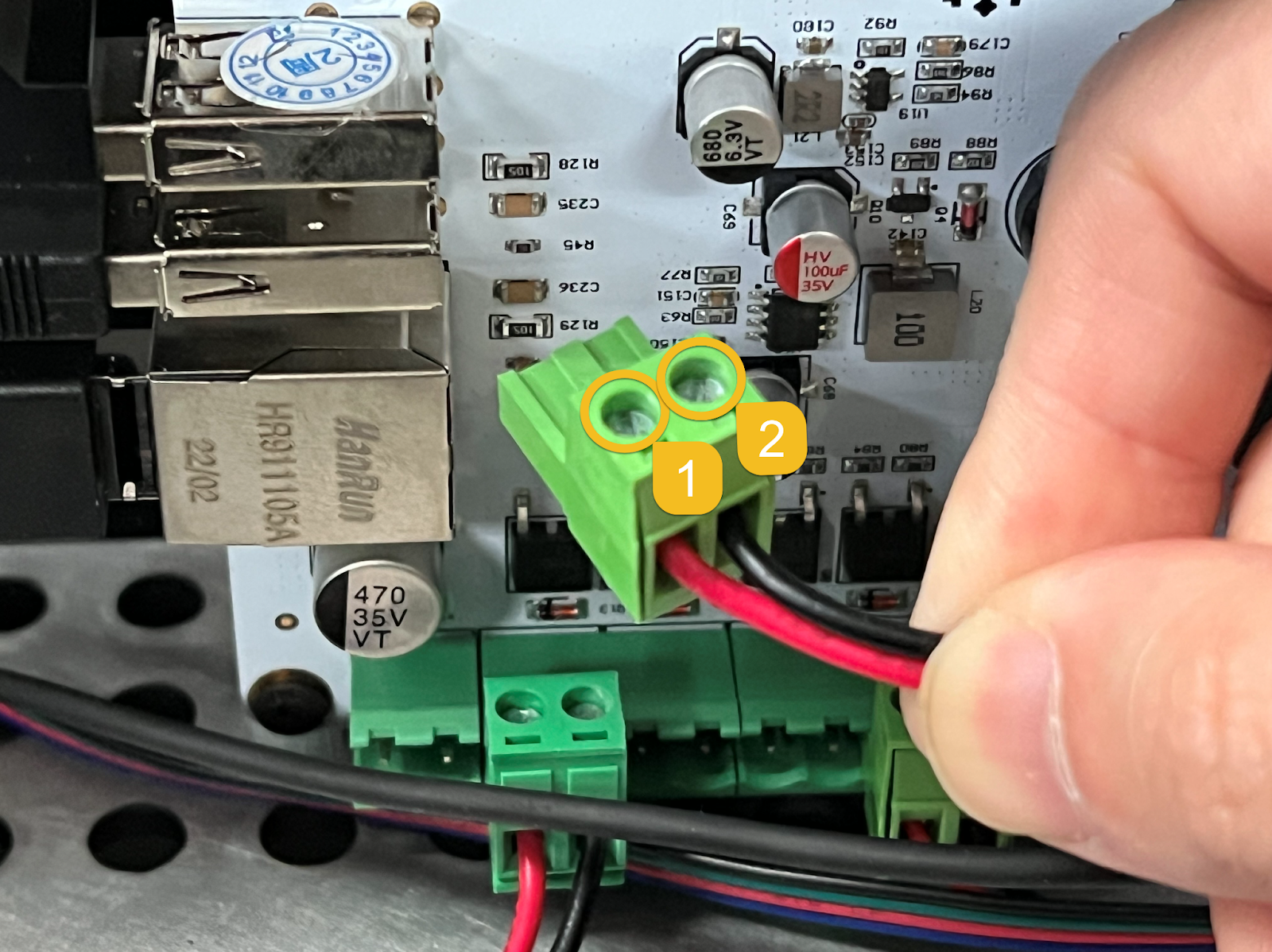

• 如果電線從端子塊上脫落，使用螺絲刀重新連接它們（參見下圖）

安全地重新安裝蓋子

• 緊固前蓋上的 4 顆螺絲和後蓋上的 8 顆螺絲

開啟列印機並運行測試

• 插入電源插頭並開啟列印機
• 進行 LCD 測試或料槽清潔以啟動 LED
• 檢查 LCD 是否已恢復正常亮度

聯絡客服

按照以上步驟，您可以輕鬆檢查設備上的 LED，並確定它們是否需要維修或更換。如果嘗試上述步驟後問題仍然存在，請聯絡 Phrozen 客服或您的授權經銷商求協助。在與 Phrozen 客服團隊聯絡時，請提供一些說明 LED 問題的照片和影片，這將有助於簡化故障
