[Sonic Mini 8K S] LED檢查

如果您注意到列印機的 LCD 變暗或無法照亮，可能是列印機機的 LED 出現問題。本文將引導您完成一個完整的過程，您可以輕鬆地驗證 LED 是否仍然能夠正常運作或是否已損壞。

注意：請勿直視 UV 光，以防止眼睛不適。

1.視覺檢查 LED 芯片（COB）

關機和準備

• 關閉列印機並拔掉電源
• 取下 UV 蓋、樹脂槽和載台
• 小心將打印機放平

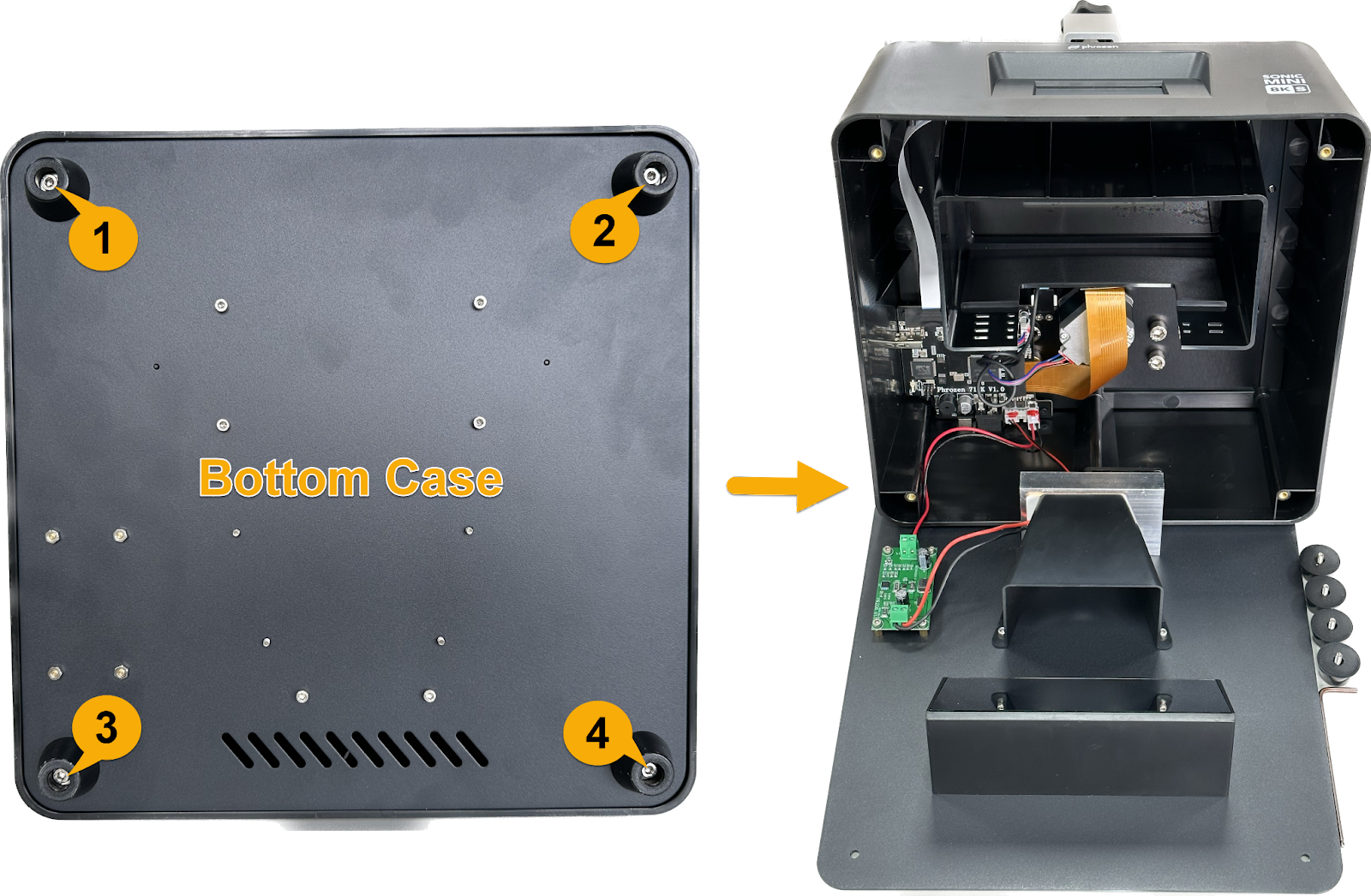

• 鬆開底座上的 4 顆螺絲，然後打開它

識別並拔掉 LED 連接器和風扇連接器

• 在主板上找到 LED 連接器和風扇連接器
• 輕輕從主板上拔下 LED 連接器和風扇連接器，然後取下底座

識別燒毀的 LED

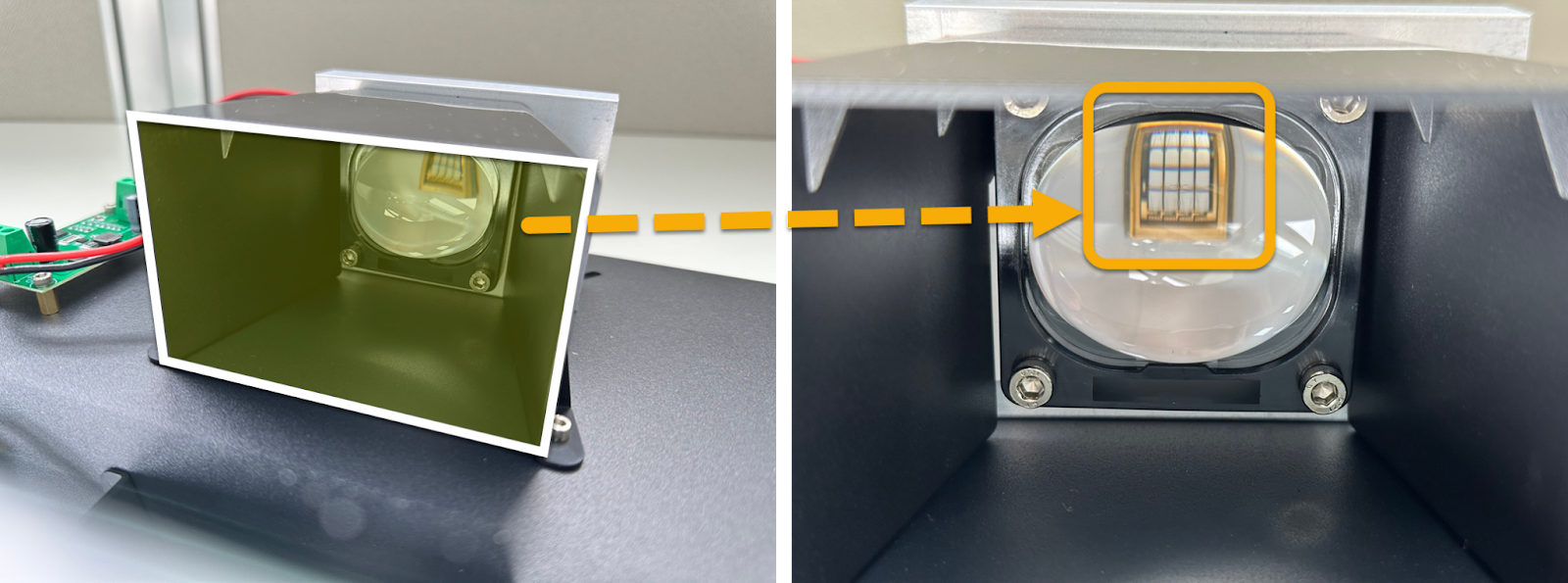

• 找到黑色遮罩內的 LED

• 拍攝 LED 的照片，看是否有任何燒毀的 LED

另一種識別燒毀的 LED 的方法

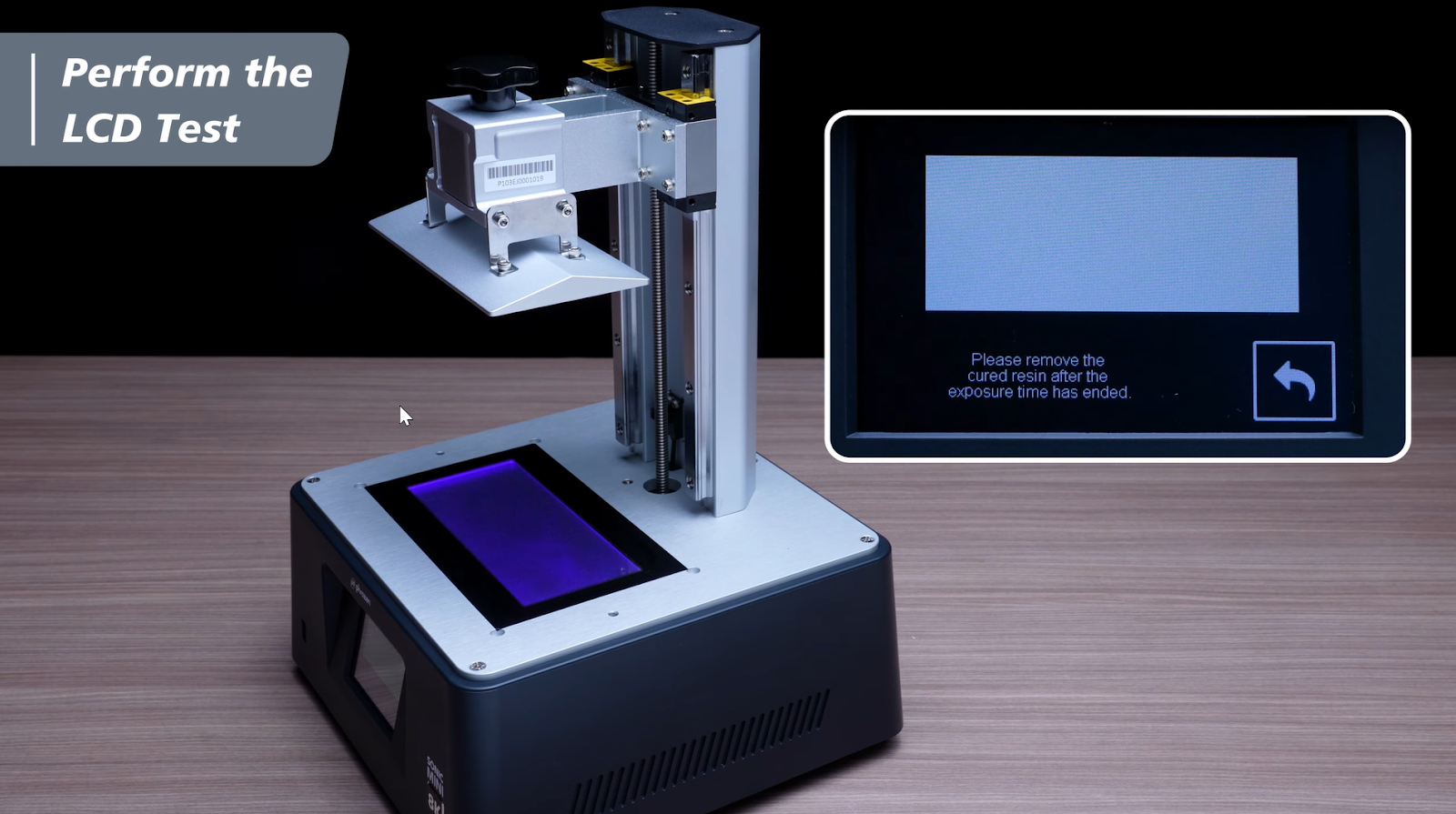

• 打開列印機，然後點擊 TOOLS ➝ LCD TEST 以激活 LED

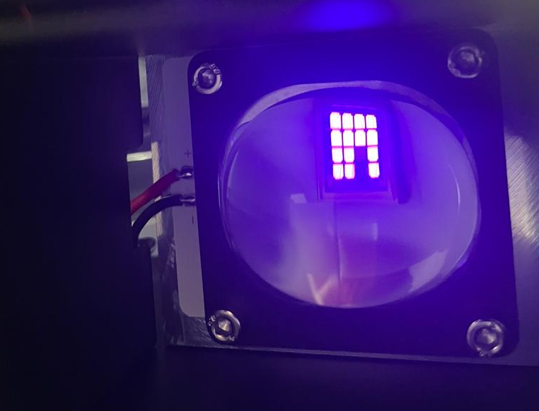

• 拍攝 LED 芯片（COB）的照片，以確認是否有任何燒毀的 LED

2.檢查 3 個 LED 端子塊的紅色和黑色排線

LED 連接包括三對排線。一對連接到主板，另外兩對連接到 LED 驅動板。也就是說，端子 1 位於主板上，而端子 2 和端子 3 位於位於底座的 LED 驅動板上。

如果 Sonic Mini 8K S 上的 LED 不亮，請檢查 LED 端子的連接，因為這可能是問題的原因。以下是檢查步驟。

關機和準備

• 關閉列印機並拔掉電源
• 取下 UV 蓋、樹脂槽和載台
• 小心將打印機放平
• 鬆開底座上的 4 顆螺絲，然後打開它

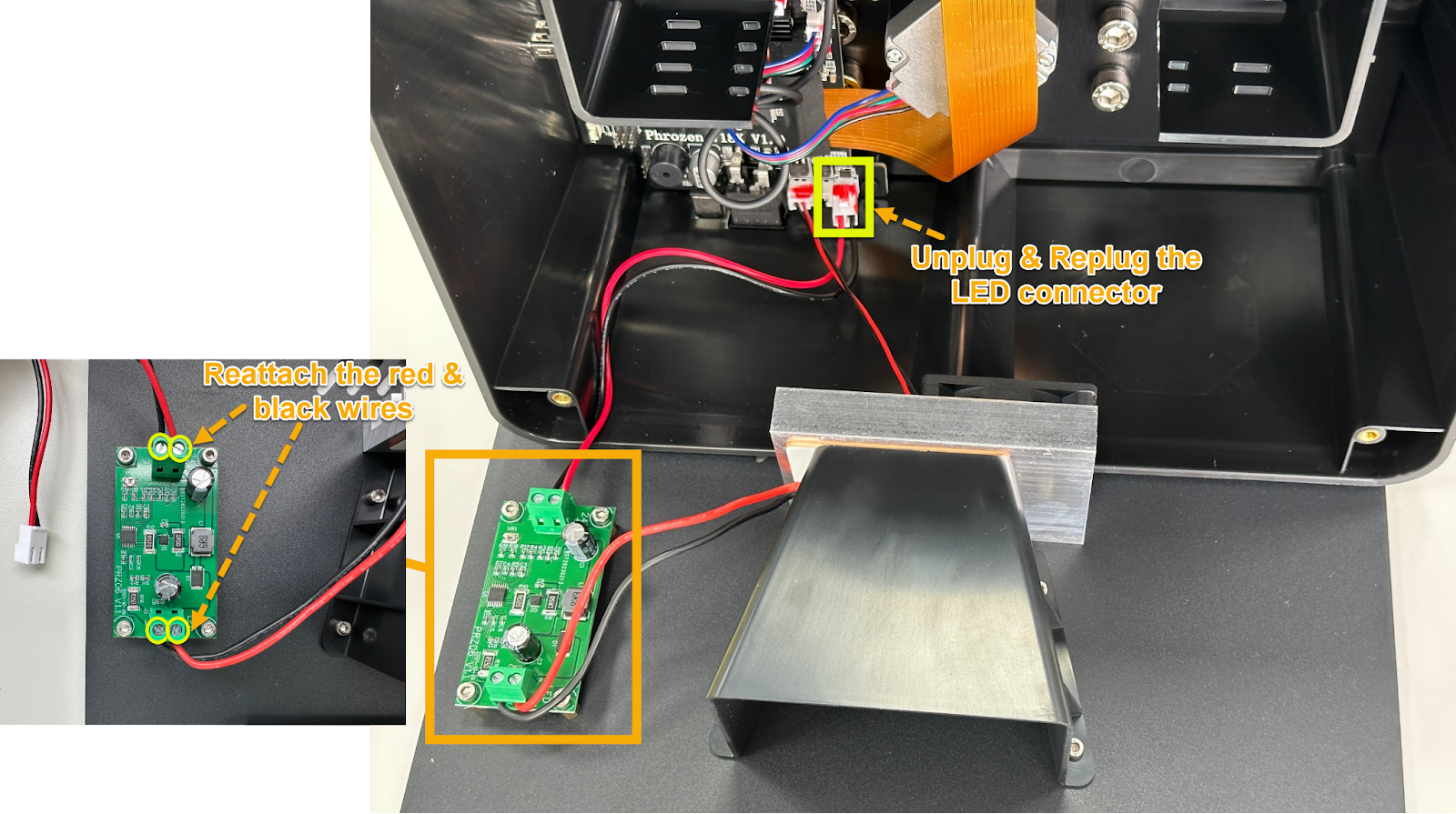

重新連接黑色和白色排線

• 重新插入連接 LED 驅動板和主板的 LED 連接器
• 準備一把槽口螺絲刀
• 如果電纜已從端子塊中脫落，請重新連接紅色和黑色電纜

安裝底座

• 鬆緊底座上的 4 顆角螺絲

打開列印機並運行測試

• 插入電源線並打開列印機
• 執行 LCD 測試或樹脂槽清理以激活 LED
• 檢查 LCD 是否恢復正常亮度

3.檢查電源適配器

其目的是檢查正在使用的電源適配器是否是 Phrozen 提供的原廠適配器並符合正確的規格。使用不同的電源適配器可能導致 LED 不能正常點亮。

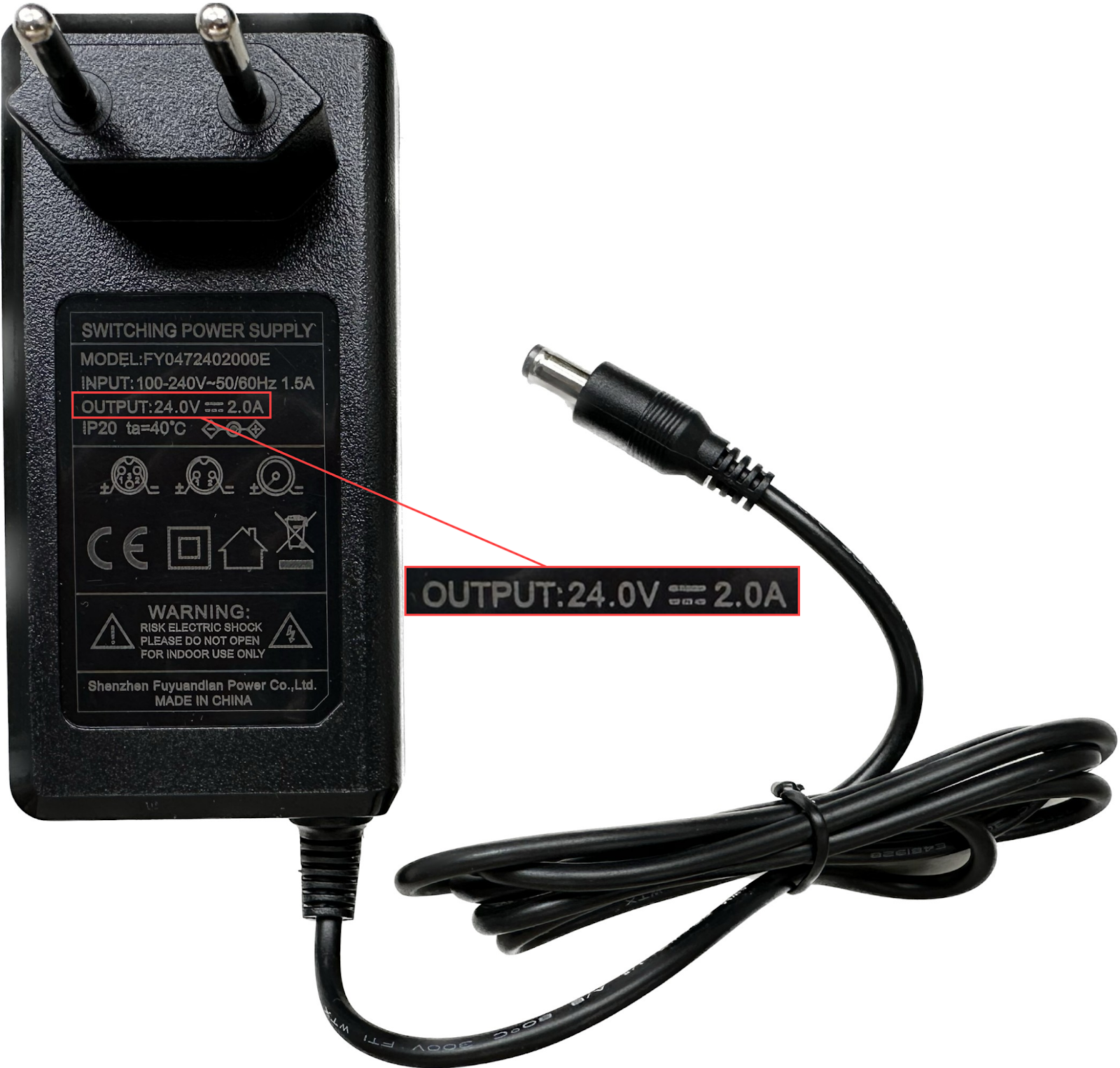

• 檢查電源適配器上的標籤以驗證其規格
• 確保您使用的是隨列印機附帶的電源適配器，並確保其輸出額定為 24V / 2.0A

聯繫客服

按照這些步驟，您可以輕鬆檢查設備上的 LED，並確定它們是否需要維修或更換。如果在嘗試上述步驟後問題仍然存在，請聯繫 Phrozen 客服或您的授權經銷商尋求協助。在與 Phrozen 客服團隊聯繫時，請提供一些照片和影片，以說明 LED 的問題。
